Холтон с биполярами в ВК v.2.0

  1. 01Предисловие.
  2. Схема.
  3. Конструктив.
  4. Настройка.
  5. Файло.
  6. Блок питания и защита АС от постоянки одной платой.
  7. Заключение.



1. Предисловие.

Понадобились два усилителя для саба, на продажу, чутка изменил плату, получилось чуть компактнее, выкинул один конденсатор. Серьезно ничего не изменилось, по сравнению с этим.



2.Схема.

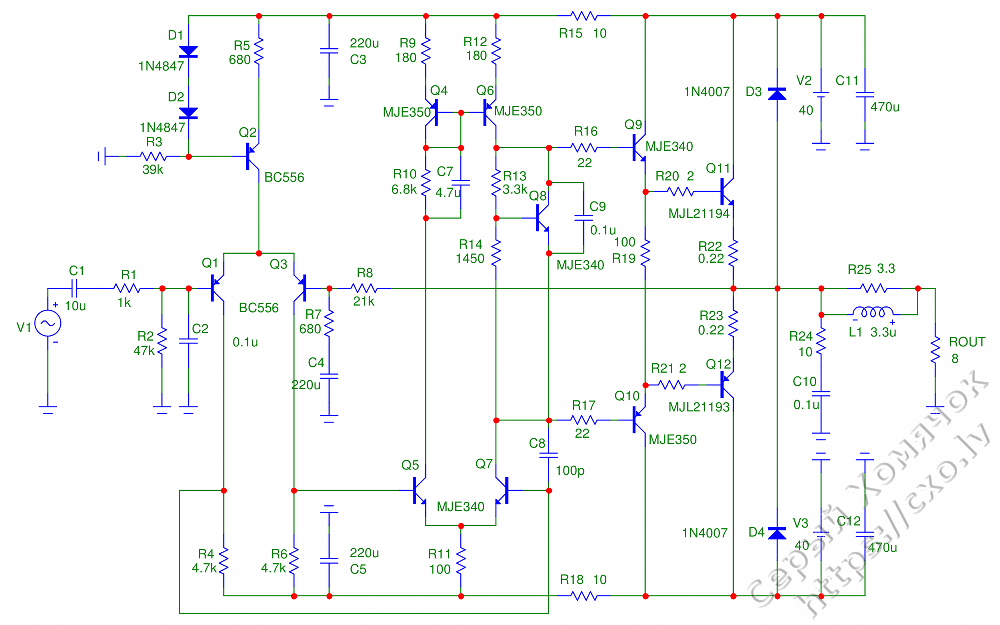

Отличие от исходного варианта только одно: выкинул конденсатор С6, а С8 увеличил до 100 pF. Остальное как в прошлый раз.

Thumbnail image

back_to_top03

3.Конструктив

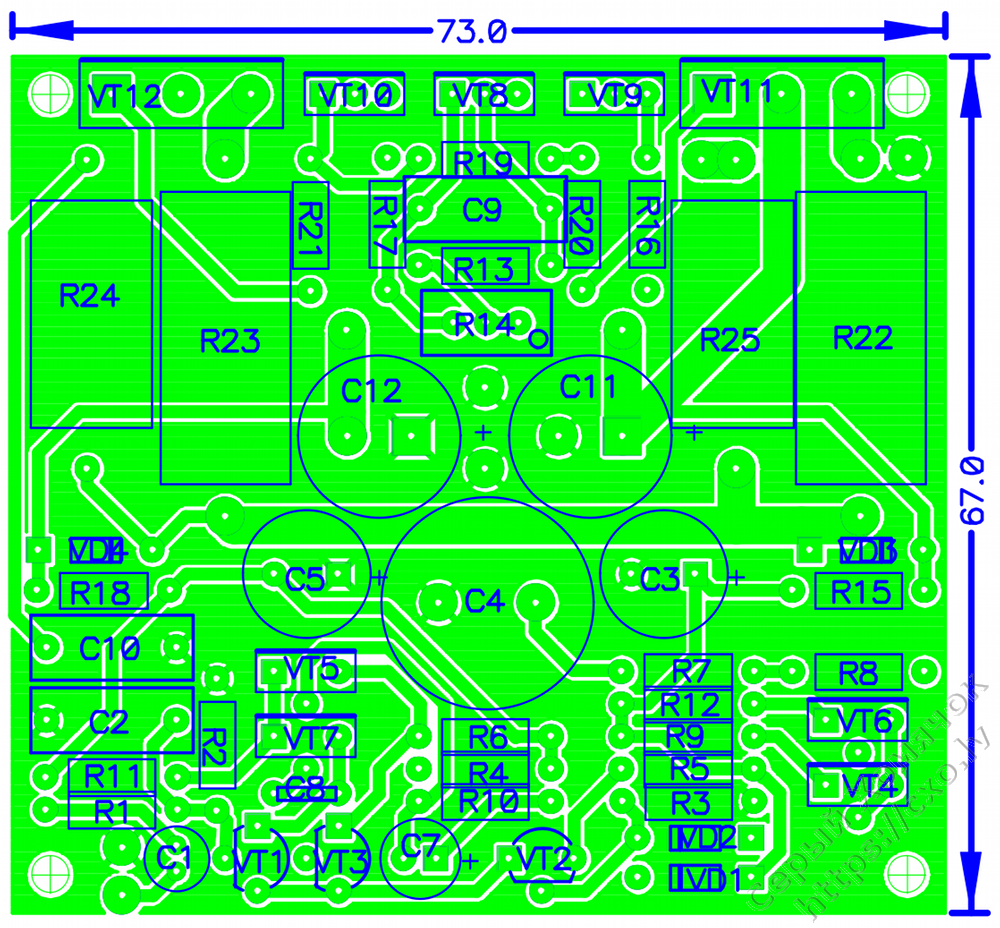

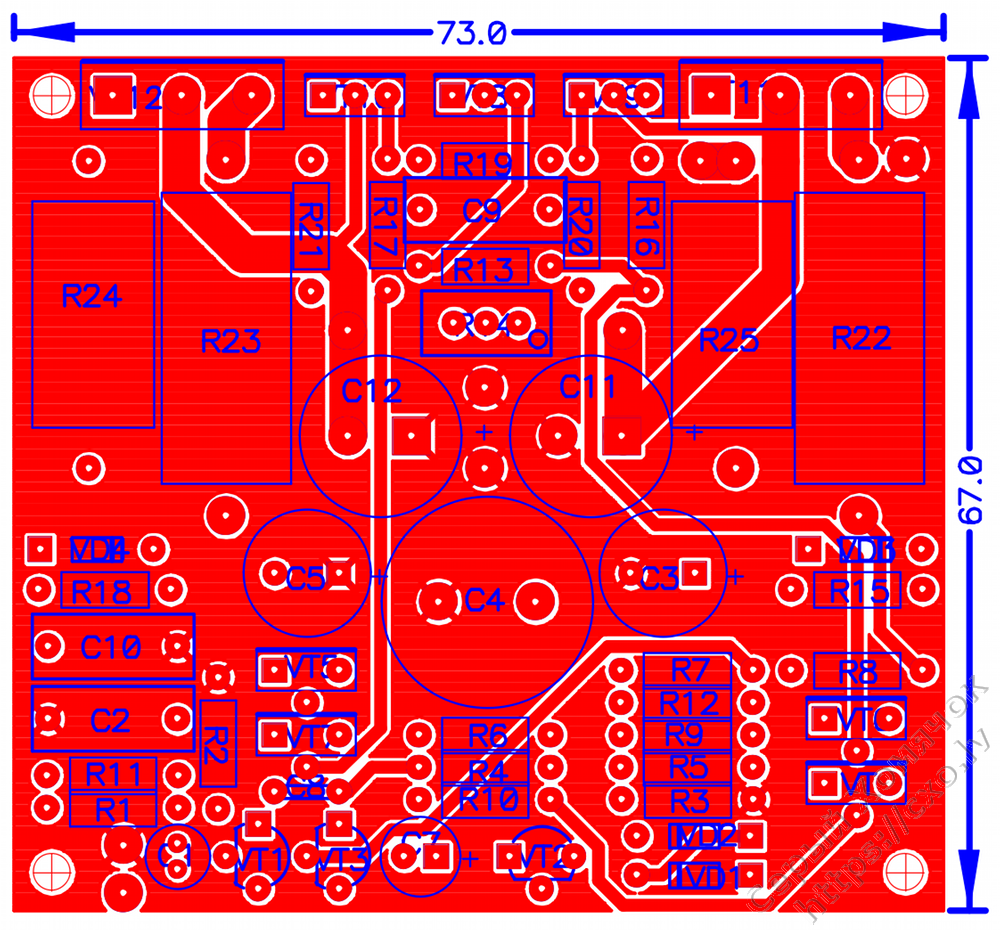

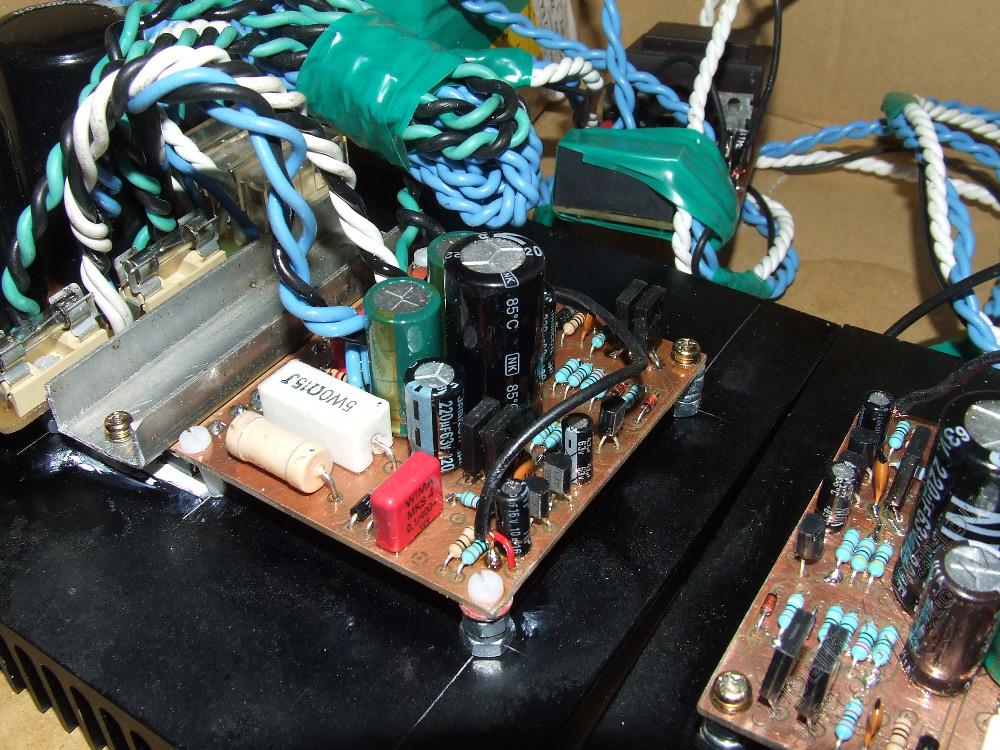

Идея состояла в том, что бы и БП и усилитель стояли на радиаторе, что бы получился законченый модуль. Плату старого усилителя чутка подчистил, ничего принципиально не меняя, чуть совсем уменьшил размер.

Thumbnail  image Thumbnail image

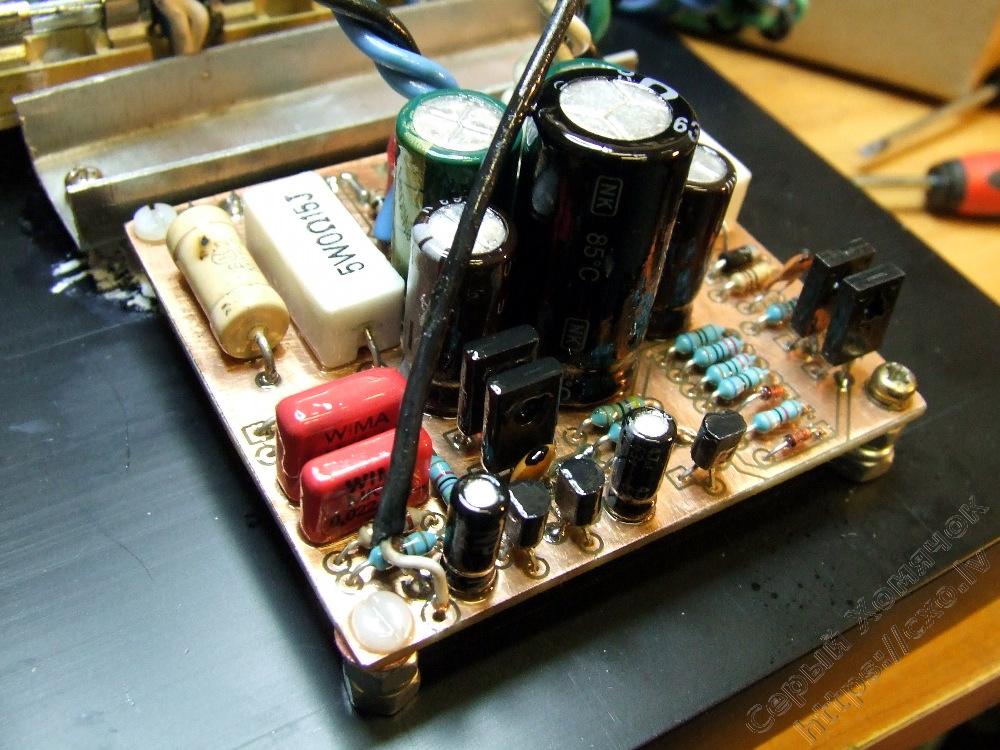

Выходные транзисторы стоят на радиаторе через слюду, везде термопаста, придавил их через картонные прокладки алюминиевым профилем. На транзистор термостабилизации и драйверы давит прокладка из микропорки. Все максимально просто.

Thumbnail image

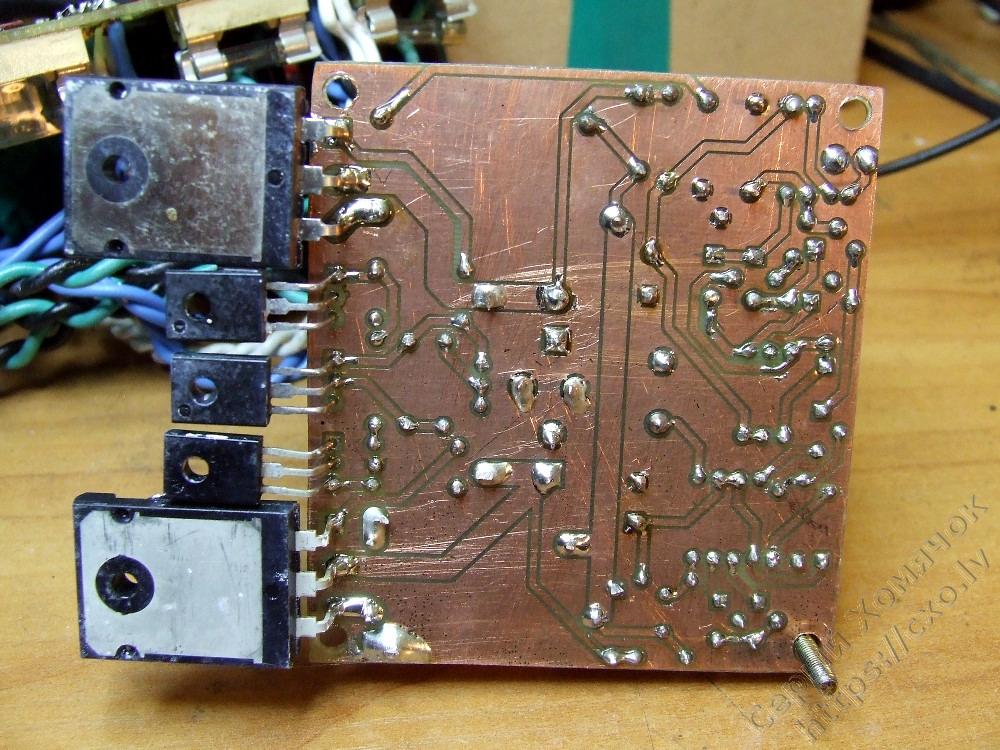

Монтировал все это дело так: сначала отформовал ноги всем транзисторам и вставил на места, потом все прикрутил, контролируя положение. Плату установил максимально далеко от радиатора, на сколько позволили выводы выходников, прикрутив капроновыми винтами. Затем припаял все транзисторы по верхней стороне платы, открутил и пропаял снизу. Под выходники поставил слюду и термопасту пустил.

Thumbnail image Thumbnail image

На плате четыре крепежных отверстия, через них она притянута к радиатору тремя капроновыми винтиками, один стальной - через него радиатор сидит на земле.back_to_top03



4. Настройка.

Во первых. Первое включение с балластом в питании, я использовал мощные резики по 20 Вт, с контролем тока в каждом питании. При этом если на выходе близко к 0, если ток покоя регулируется(сразу ставим на мизер), если перекоса по потреблению нет, то подключаем высокоомную нагрузку и смотрим, работает или нет. Вход, при всех телодвижениях держать закороченым. Если все ОК, то удаляем балласт и пытаемся включить штатно, и регулируем ток покоя. Я выставил около 50 мА. Току покоя в 50 мА соответствует падение на цементном резике, 0,22 Ома любом, около 10 мВ. У меня были только 0,15 Ом, соответственно у меня было падение напряжения 7,5 мВ. Все.

Вообще внимательно смотрим на счет соплей и холодняков, на переходах со слоя на слой и земляные ноги слаботочки паяем с двух сторон, сильноточку всю с двух сторон. Внимательно с цоколевкой транзисторов и полярностью диодов и конденсаторов. Если не работает, то причина именно в этом.back_to_top03



5. Файло.

Файлики для ПиКАДа в составе: схема, плата, библиотека. Все вроде соответствует, библиотека не кривая.

Экселовская табличка со списком деталек, кодами из каталогов и ценами.

Симуляшка для Микрокапа.back_to_top03



6. Блок питания и защита.

Thumbnail image

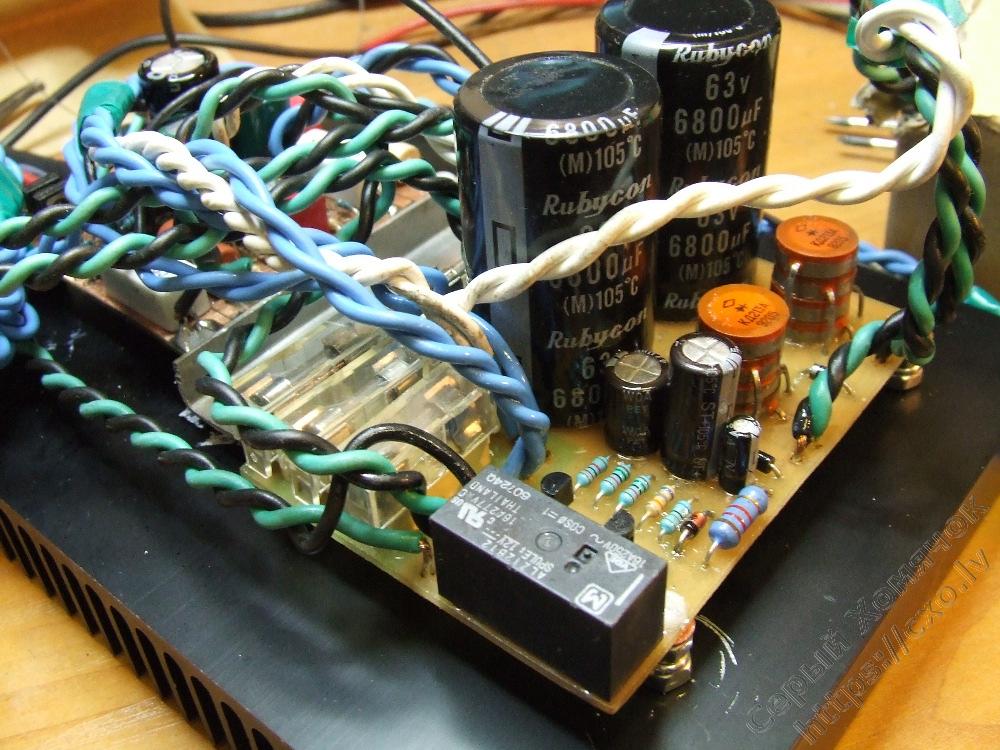

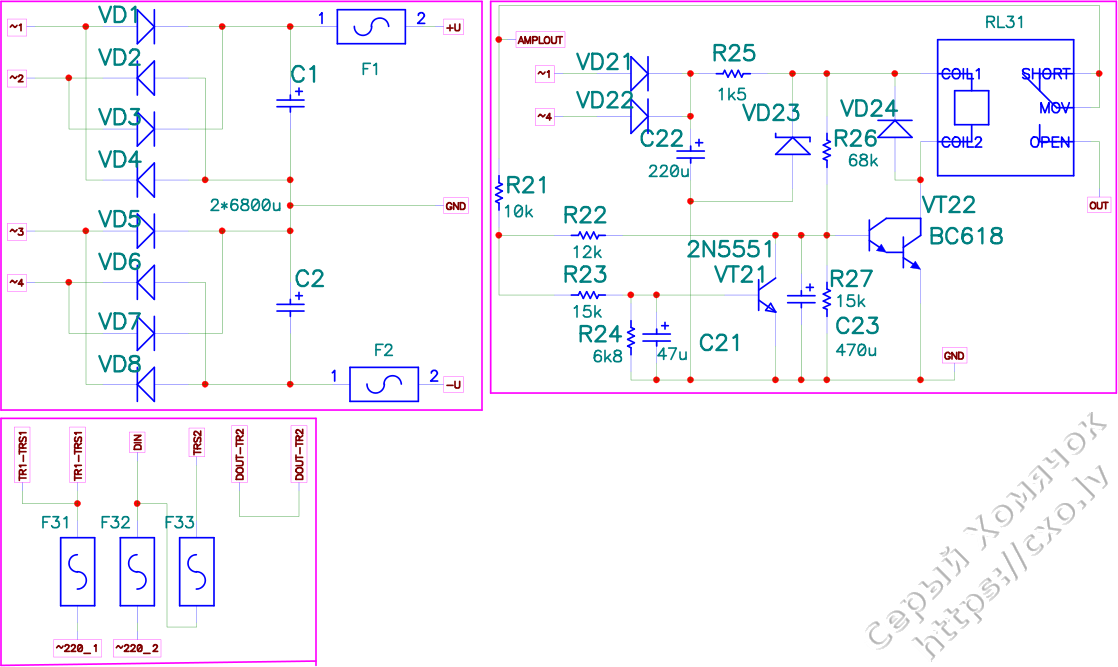

Схема БП традиционная, никаких излишеств, два моста, шесть конденсаторов, трансформатор. Конденсаторы Rubycon по 6800 мкФ на 63 В. Диоды КД213. Защита питается через диоды так же от положительного питания.

Thumbnail image

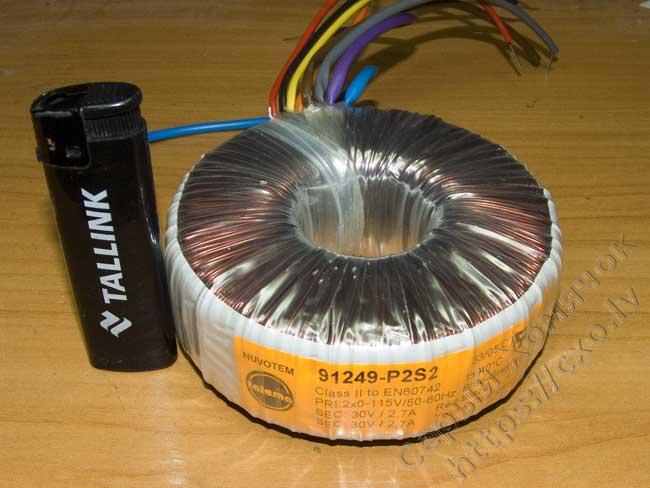

Питается все хозяйство от транса 160ВА Nuvotem из всех, что удалось попробовать - эти лучшие и стоят вменяемо.

Thumbnail image

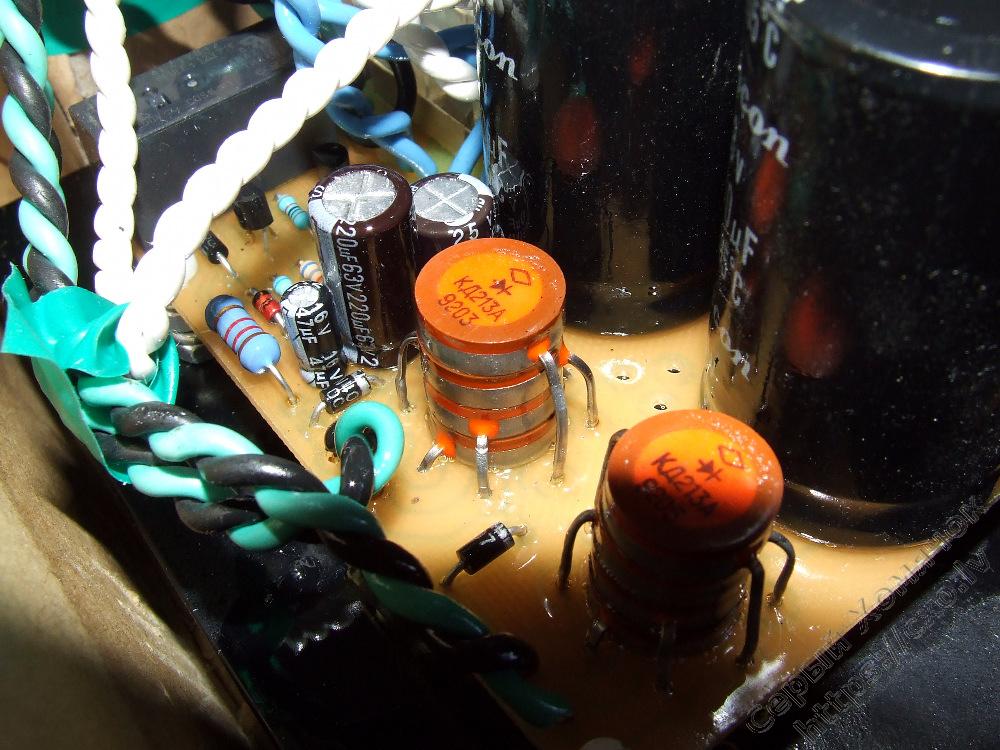

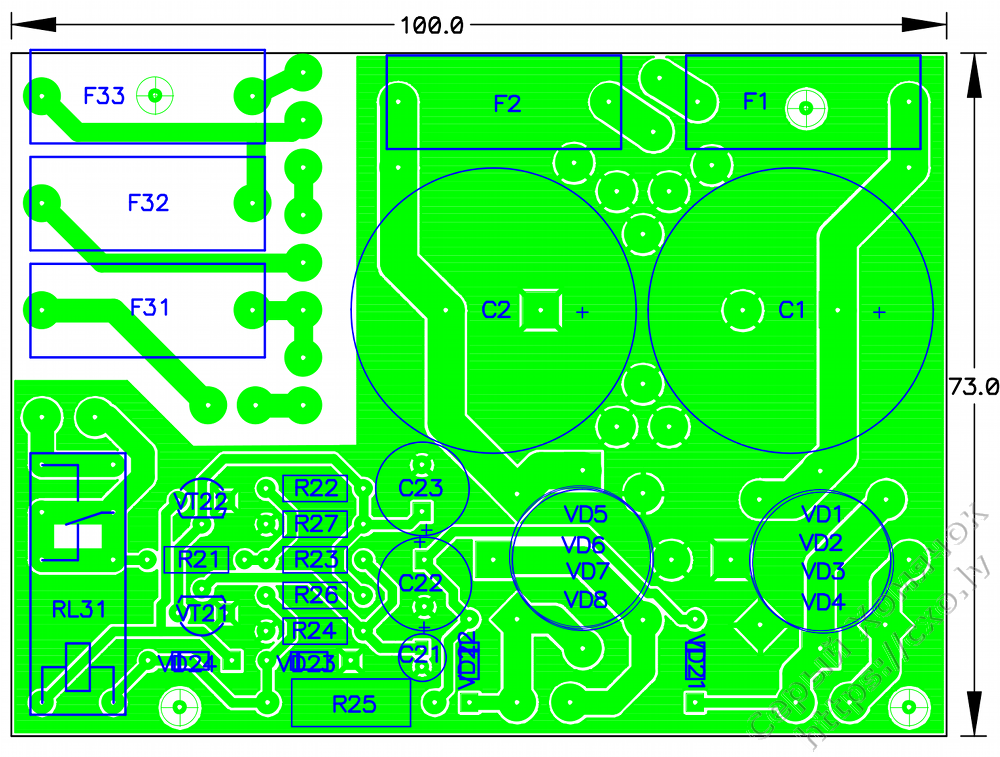

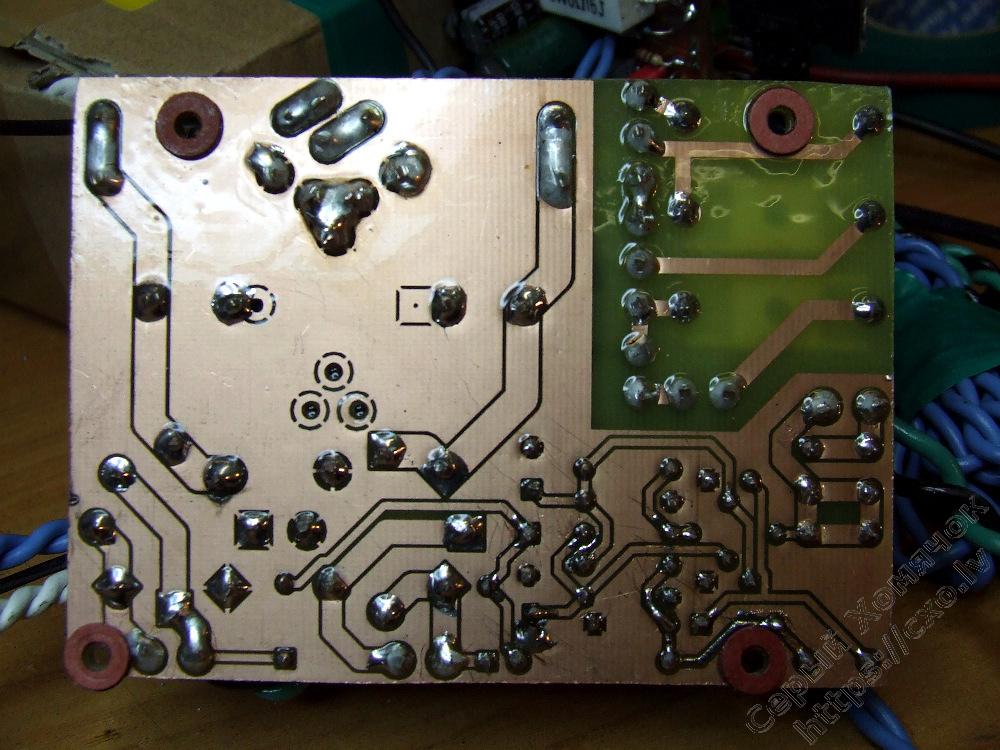

Все смонтировано на одностороннем стеклотекстолите, что бы уменьшить площадь диоды сложены стопками по 4-ре штуки.

Thumbnail  image Thumbnail  image

Макет платы подготовлен в ПиКАДе, вот архив с проектом (схема, плата, библиотека). Экселовская табличка с кодами покупки и ценами так же прилагается.back_to_top03



7. Послесловие.

Все отлично работает, перед тем как отдать заказчику пытал всякими издевательствами, заставил орать на мой день рождения в полную полосу, нагрузкой были С-90.

В случае возникновения вопросов сначала надо посмотреть вот сюда. Там про этот усилитель, хотя с первого взгляда можно не узнать, там и вопросы можно позадавать, если не все уже заданы. Меня тревожить - пустое, я сам не очень разбираюсь.

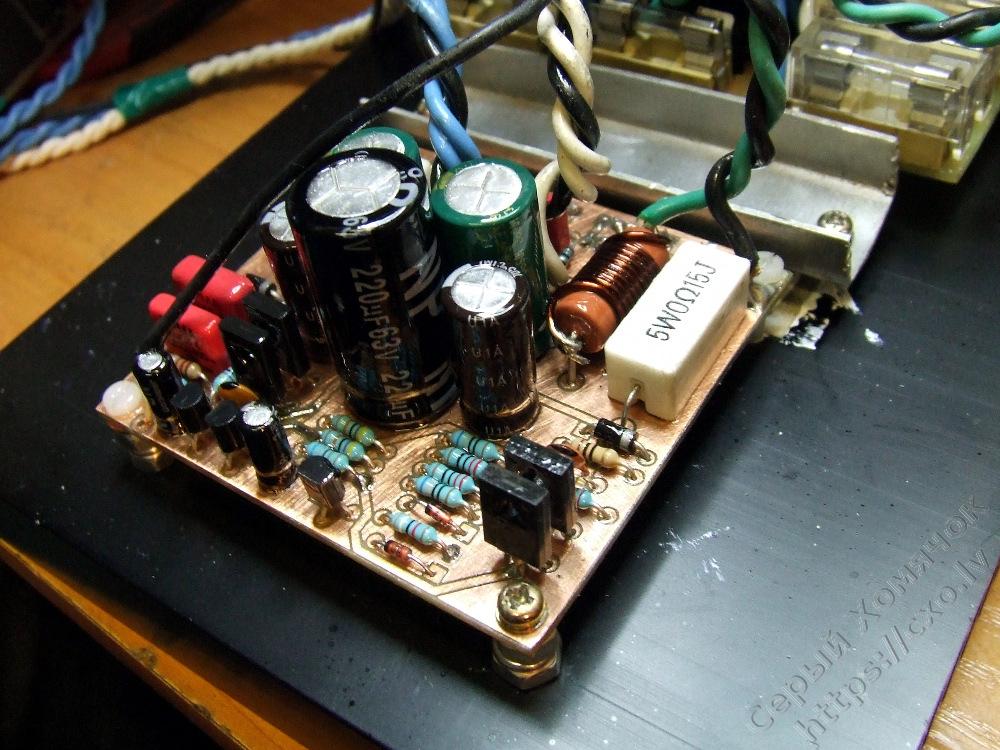

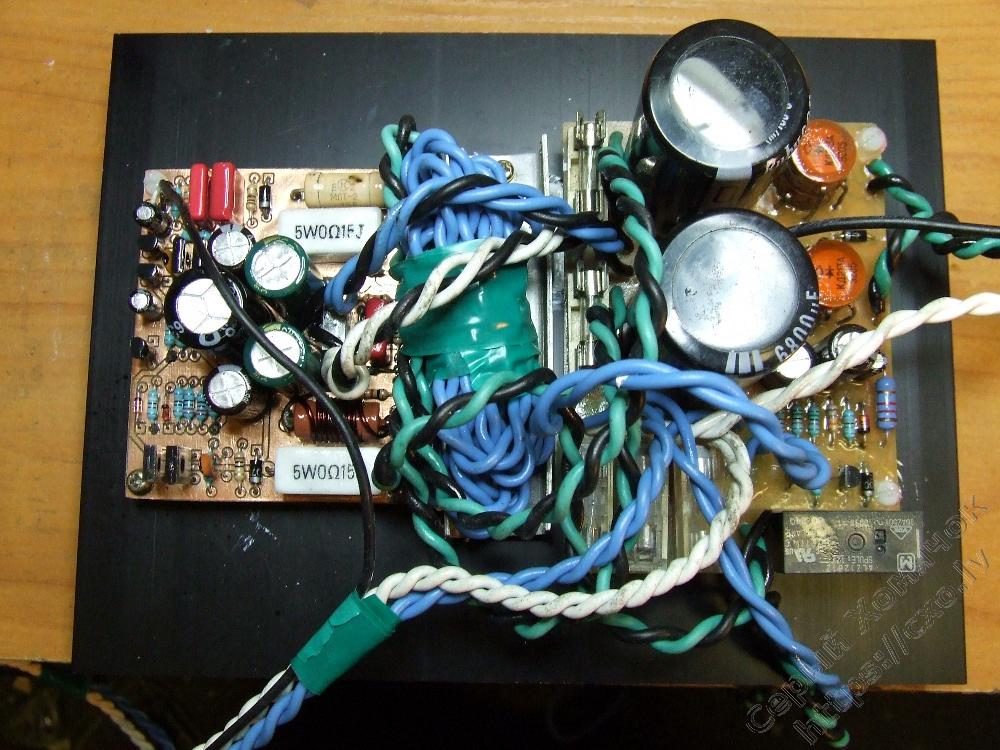

Для любознательных еще фотографии.

Thumbnail image Thumbnail image
Thumbnail image Thumbnail image
{flv}01{/flv}
Добавлен: 9 года 8 мес. назад от Артём #7866
Артём аватар
GREY писал(а):
на высоких частотах, нужно их ускоренно закрывать, что бы не было сквозного тока.
Всё, понял.
Добавлен: 9 года 8 мес. назад от GREY #7865
GREY аватар
Нет, это разные вещи. С одной стороны транзисторы нужно сместить, пропуская ток покоя, что бы не было ступеньки, а с другой, на высоких частотах, нужно их ускоренно закрывать, что бы не было сквозного тока. Для этого и вешают конденсатор. Т.е. смещение нам дает гарантированный маленький ток в любом случае, а конденсатор между базами форсированно закрывает транзистор, не допуская палок сквозного тока, тем самым уменьшая гармоники на ВЧ.
Добавлен: 9 года 8 мес. назад от Артём #7864
Артём аватар
GREY писал(а):
Ступенька явление как раз обратного порядка, из-за того, что транзисторы с обоих сторон закрыты, для того, что бы этого не было вводят смещение, что бы гарантировано протекал какой то ток. Маленький.
Так с конденсатором на R19 транзисторы и будут закрыты на ВЧ
Добавлен: 9 года 8 мес. назад от GREY #7862
GREY аватар
Ступенька явление как раз обратного порядка, из-за того, что транзисторы с обоих сторон закрыты, для того, что бы этого не было вводят смещение, что бы гарантировано протекал какой то ток. Маленький.
Добавлен: 9 года 8 мес. назад от Артём #7859
Артём аватар
GREY писал(а):
Не, Темыч, не так. Они не будут наскозь пропускать, не будет палок сквозного тока.

Слы, пойди книжку прочитай, ПДФ 500 страниц, очень много можно пропускать, много можно по диагонали. У меня тут в книгах есть, правда издание третье, а уже пятое есть :)
Ай, не сильно нада. Я лучше тебе голову подурю :D Так, а для чего в усилителях вообще вводят ток покоя? Работали бы себе в классе B. Я сам не знаю и не стебаюсь, если можешь в двух словах расскажи.
