ЦАП на UDA1351TS - работа над ошибками.

Какое-то время назад был сделан маленький цапчик для подключения к тв-коробочке, отлично работает, но адски бесило то, что без захвата входного сигнала на выходе шум. Очень хотелось это устранить. За несколько попыток наконец сделал всё, теперь работает так как хотелось. Но заняло времени. Подробности можно посмотреть на форуме.



Что изменилось с прошлого раза: введена цепь мьют - теперь при отсутствии захвата выход садится на землю твёрдотельным реле; входная цепь для входа S/PDIFF приведена в порядок и на плате входной разъём посажен на отдельный полигон. Блок питания отнесён в отдельную коробку: трансформатор чуть крупнее, не хотелось делать большую плату и выдирать на ней медь. Остальное всё как было.

Получилось как хотел не сразу, где-то сам был невнимателен, где-то невнятная документация. Было несколько попыток: сначала использовал вход мьют, потом пытался примотать внешнюю цепь, как в даташите, пытался коротить выход полевиком. Везде были какие-то неприятности, или не глушило выход как хотел, или переходный процесс от перезарядки выходного конденсатора, или мешал паразитный диод в мосфете. На сам деле нужно было сначала внимательно посидеть и подумать, почитать даташит и измерить работающий ЦАП, а не перебирать варианты, но как вышло так вышло. Схема и ниже схема питающих цепей, на схеме указаны CPC1017N, на самом деле установлены CPC1006N, у них ниже сопротивление в "замкнутом" состоянии, просто такие были готовые в библиотеке.sch1351 s

pcb1351pcb1351 b

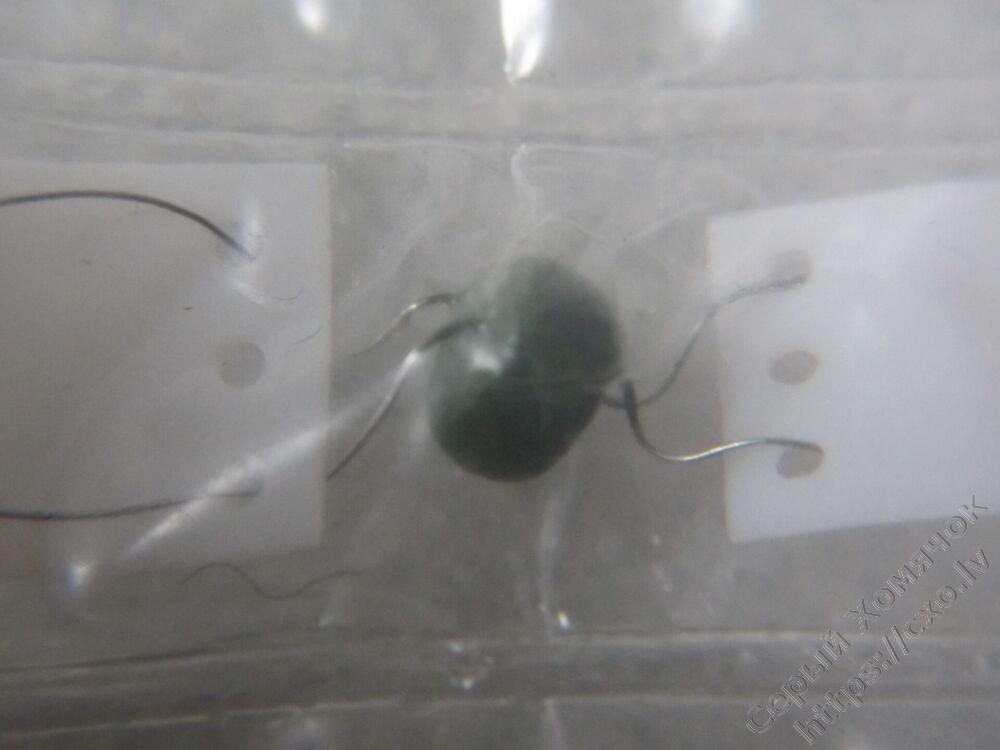

Небольшое замечание по схеме и плате: земля под оптоприёмником а схеме и плате отделены друг от друга, я думал что буду искать место где их лучше соединить и чем, бусиной индуктивностью или просто перемычкой. В результате просто соединил в районе стабилизатора U6 соплёй по верхнему слою - так работало лучше всего. Импульсный трансформатор намотан на колечке изъятом из CFL размером 10.3x5.7x4.2, намотал 13 витков сложенным вдвое проводом, лучше намотать больше, целевая индуктивность 1мГн, но у меня больше не влезло так как провод в изоляции, а не лакированный. Но всё равно отлично работает, сигнал на входе совершенно похож на сигнал на выходе.

Плата стоит в маленькой коробочке, которую я напечатал на фотополимернике, никакого дополнительного крепежа, плата вставляется в нижнее корыто и защёлкивается, сверху ставится крышка, которая тоже держится на двух защёлках.

Питается от отдельного блока питания на 6В, наверное можно применить почти любой не очень шумный БП, я сделал из старого мелкого трасформатора, вот схема и плата:

psschps

У меня не получилось нормально подобрать снаббер: выброс я не смог найти своим осциллографом и поставил 0,1мкФ и 100Ом, просто что бы что-то поставить.

Напечатал коробку на принтере, схеме сборки такая: плата укладывается в корыто, сверху ставится крышка и всё стягивается двумя длинными винтами в квадратные гайки, которые уложены в отверстия крышки.

Вот вроде бы и всё, все фалы приложены: схемы, платы, коробочки в каде и телах.
UPD 20.03.2025 Небольшое уточнение по размеру резисторов R6 и R13, тех которые устанавливают ток в светодиодах: с красным ставить , с зелёным . У меня было наоборот и была огромная разница в яркости.

Attachments:
FileFile sizeLast modified
Download this file (PCAD_1351_N.ZIP)P-CAD199 kB17.02.25
Download this file (STL_1351.ZIP)STL80333 kB17.02.25
Download this file (SW_DAC.ZIP)SW_DAC1247 kB17.02.25
Download this file (SW_PS.ZIP)SW_PS677 kB17.02.25
Добавлен: 1 нед. 4 дн. назад от GREY #34176
GREY аватар
Сегодня залез поменять резисторы, которые ставят ток светодиодам, что бы уровнять яркость. Почему-то было наоборот: у зелёного больше сопротивление. Поменял, стало почти ровно.
Ну а раз коробочка была на работе за одно потыркал тестером. Шипит без сигнала на уровне 40мВ, что это, только шум или шум + фон наведённый на щупы тестера - фиг его знает. По уму надо было бы зашунтировать выход какими килоомами, но я проленился. Пусть будет 40мВ шума на выходе без захвата. Дальше, выходное напряжение на 1кГц и 0дБ в генераторе почти полный вольт, там чуть-чуть не хватает. Если учесть, что коротится релешкой с внутренним сопротивлением 10 Ом, а у выхода стоит резистор 100 Ом, то должно получаться 90 мВ, если замьютить принудительно, в реальной жизни получается побольше, 120 мВ, видимо релешка не 10 Ом.
Теперь если мои рассуждения перенести на 40 мВ шума, то на выходе должно оставаться 5 мВ, что уже совсем отлично. Но, на самом деле, там сильно больше, я думаю, что я измеряю просто фон.

Ну короче, внешняя цепь мьют работает хорошо. И мне интересно попробовать можно ли использовать такие релешки для условно звковых цепей, будут ли они вносить заметные искажения. Хочу попробовать вставить нормально замкнутое реле и измерить звуковую карточку с/без и что получится. Вот!
Добавлен: 1 мес. 2 нед. назад от Ulis #33819
Ulis аватар
Да любой корпус- уже хорошо. У меня пара коробок плат собранных, настроенных валяется безо всего, прожив пару лет на фанерке прикрученными :)
Добавлен: 1 мес. 2 нед. назад от GREY #33818
GREY аватар
Напечатал на FDM ящик для БП.


Плата вставляется в нижнее корыто и стягивается насквозь винтами, прижимая всё сразу.


Напечатал на полимернике ящик для мелкой платы:


Схема такая же: вставляется в нижнее корыто и защёлкивается плата, потом корыто защёлкивается в крышке. Светикам ноги изогнуты треугольником, что бы они на упругости всё время вверх подпирали.



На боковой поверхности сильно видны слои, хотя их высота 0,025мм.


На лицевой поверхности я своими глазами почти не вижу, фотик видит на макро.


Всё! Закончено!

PS Имею добавить, что в дисигне я не Феррети, не Дизайнер и не Иванов. И ничего с этим не могу поделать. Хнык!
Добавлен: 1 мес. 2 нед. назад от Grigori G. #33817
Grigori G. аватар
Ulis пишет:
Воняльник надо с длинным и тонким жалом. И порядок монтажа не абы какой.

Ваш Кэп!
Разумеется.
У меня есть разных жал Т12, в т.ч. совсем тонкие.
И в процессе сборки надо немного запланировать порядок установки элементов чтобы их все припаять где надо.
Не вижу тут ничего сложного, для штучного DIY сойдет.
:ya:
Добавлен: 1 мес. 2 нед. назад от Ulis #33816
Ulis аватар
Воняльник надо с длинным и тонким жалом. И порядок монтажа не абы какой.

Ваш Кэп!
