Коробочка для измерения АЧХ/ИЧХ АС

Время от времени я вожусь с акустическими системами, раньше у меня была отдельная большая комната с высокими потолками для этого, отдельный стол с полноразмерным усилителем, спаяны кабели для измерения, которые я, в зависимости от измерения, заменял. Пришлось уехать оттуда из-за пожара. Сейчас места мало, решил сделать маленькую коробочку, которую можно подключить к любому компьютеру по USB, воткнуть в розетку и подключить кабель к АС - и измерять. Для воплощения фантазий нужно: УМ с минимальной мощностью, микрофонный усилитель с фантомным питанием, звуковая карточка и блок питания для всего сразу. Всё делал на отдельных платах, что бы, в случае необходимости, можно было заменить один кусок, не разбирая остальное. Всё сделал, всё получилось. Но было множество мелких проблем - подробности смотреть на форуме, здесь будет вскользь.
20250820 133347

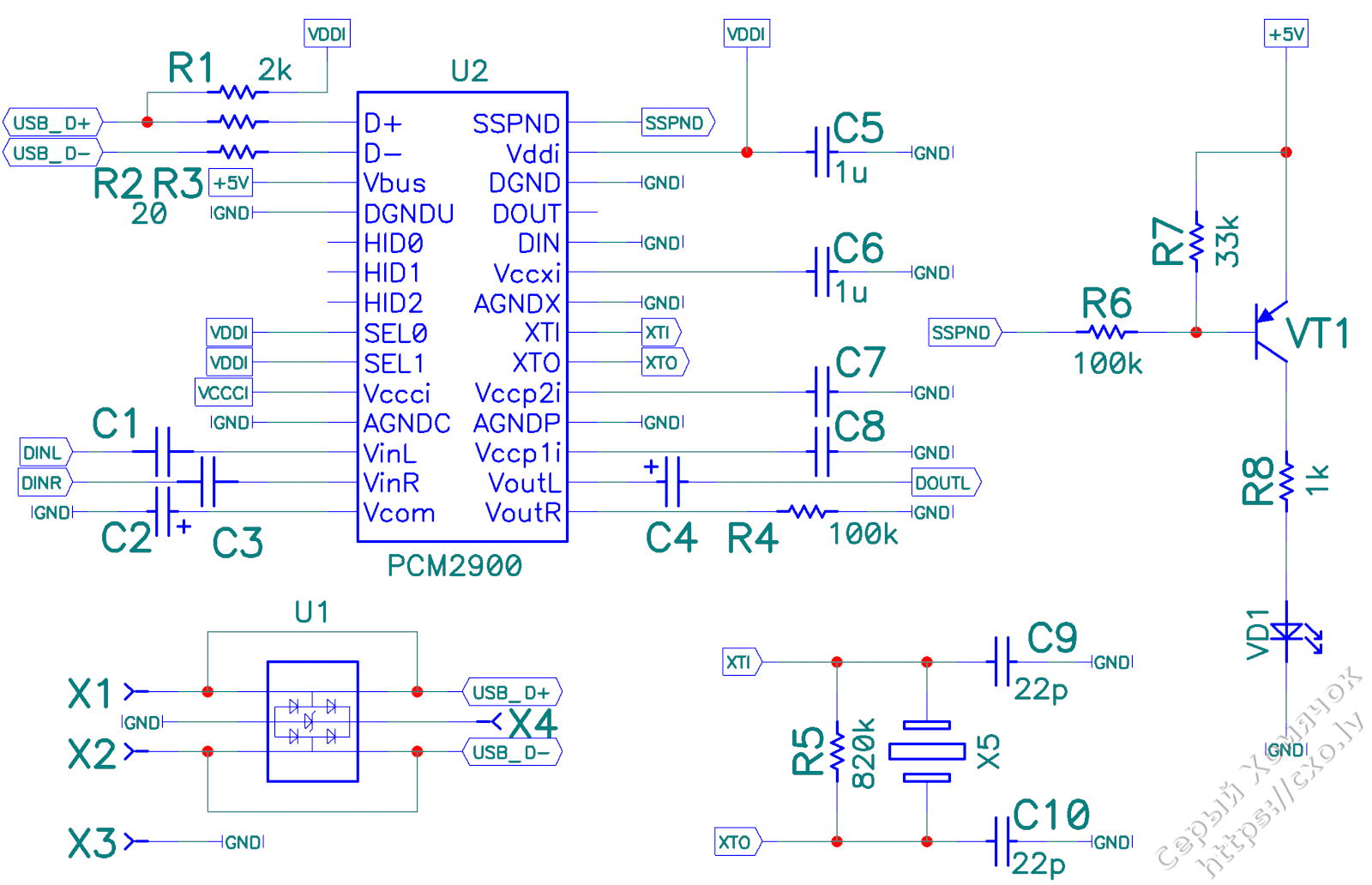

Теперь по порядку. Сердце всего устройства PCM2900C - USB кодек. Спасибо Алексею за подарок, без него я бы не сделал! Схемы - главный кусок, кварц QT532S, в даташите неверно расположен ключ на четвёртую ногу, на самом деле он на первой ноге.  Транзистор - любой P-N-P в корпусе SOT-23, у меня BC857C и светик  размера 1206 для индикации подключения к компьютеру и там же защита USB, сделаны закоротки вход-выход по обоим линиям - внутри микросхемы не было сделано соединение, хотя в даташите оно сделано явно, т.е. все диоды звонятся, но 1-6 и 3-4 ноги между собой внутри не соединены. Конденсаторы C1 и С3 - плёночная WIMA. Остальное - без особенностей. Схема:
С С 01

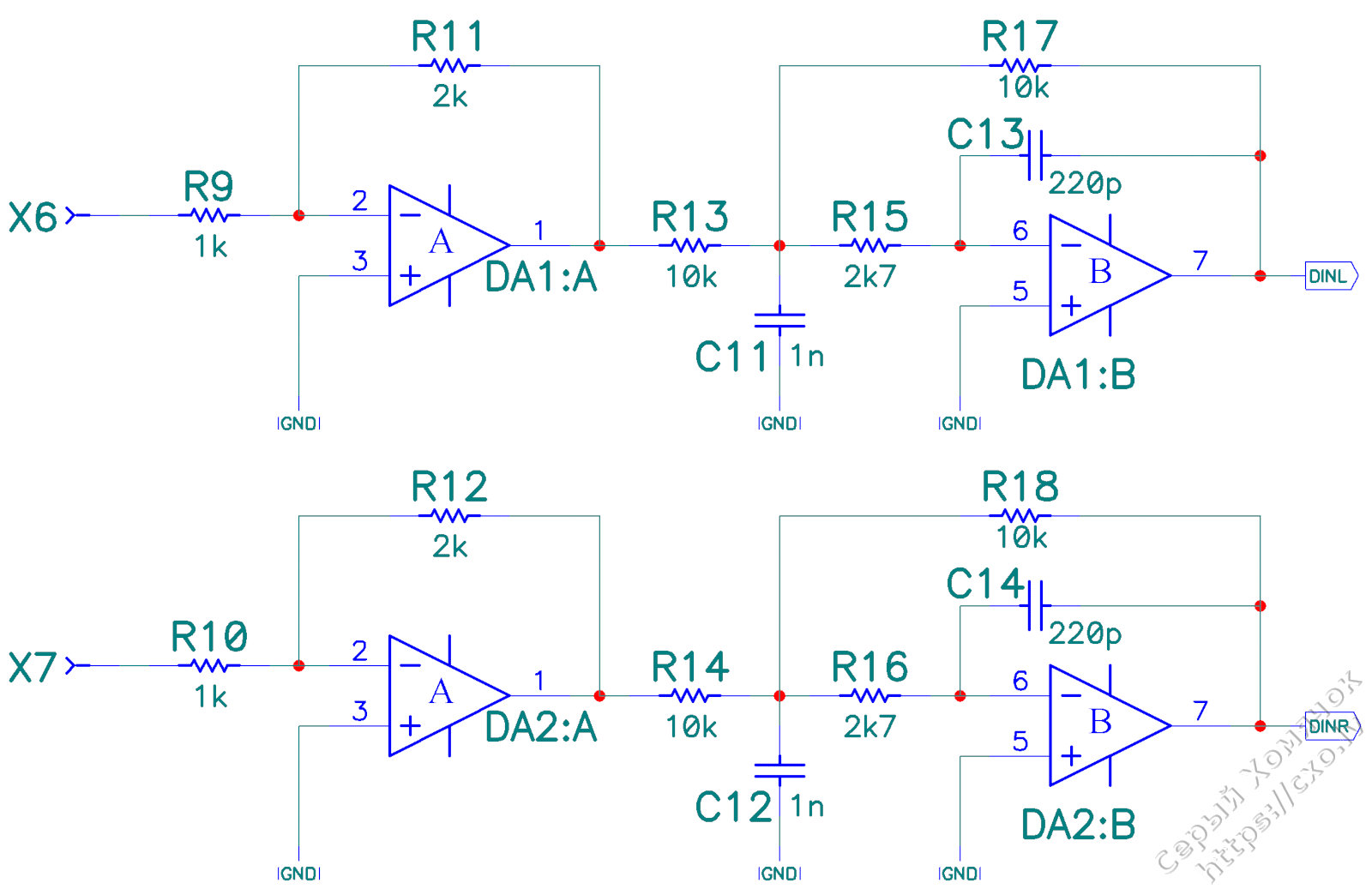

Входы - буферный ОУ и фильтр на NE5532, топологию фильтра выбирал собирая на макетке, смотрел как оно работает в живую и слушал советы более опытных сопалатников, спасибо им. На форуме можно посмотреть АЧХ фильтра. Усиление выбрано К=2, таким, что бы на входе 1В, а на входе в АЦП получилось примерно 2В.
С С 02

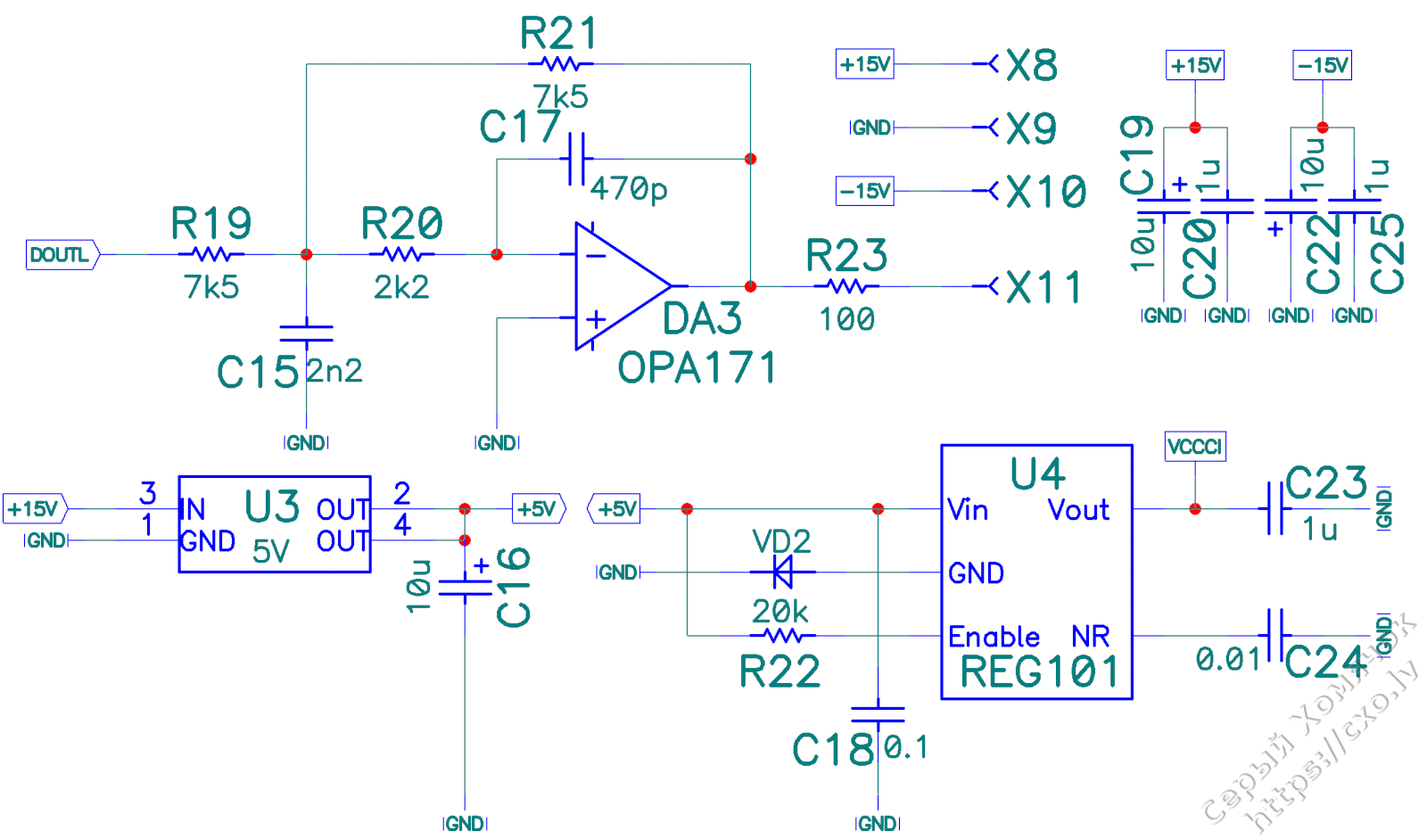

Выход - постфильтр на OPA171, используется только один канал на выход, второй канал через 100к сидит на земле, наверное можно было оставить болтаться в воздухе, но я посадил в землю через резистор. Усиление выбрано таким, что бы на выходе было 2В. Там же стабилизатор питания 5В 1117 - питается кодек не от USB, а от общего набортного источника питания, и источник опорного напряжения на REG101, с внешней опорой все сильно лучше, опять же подробности можно посмотреть на форуме.
С С 03

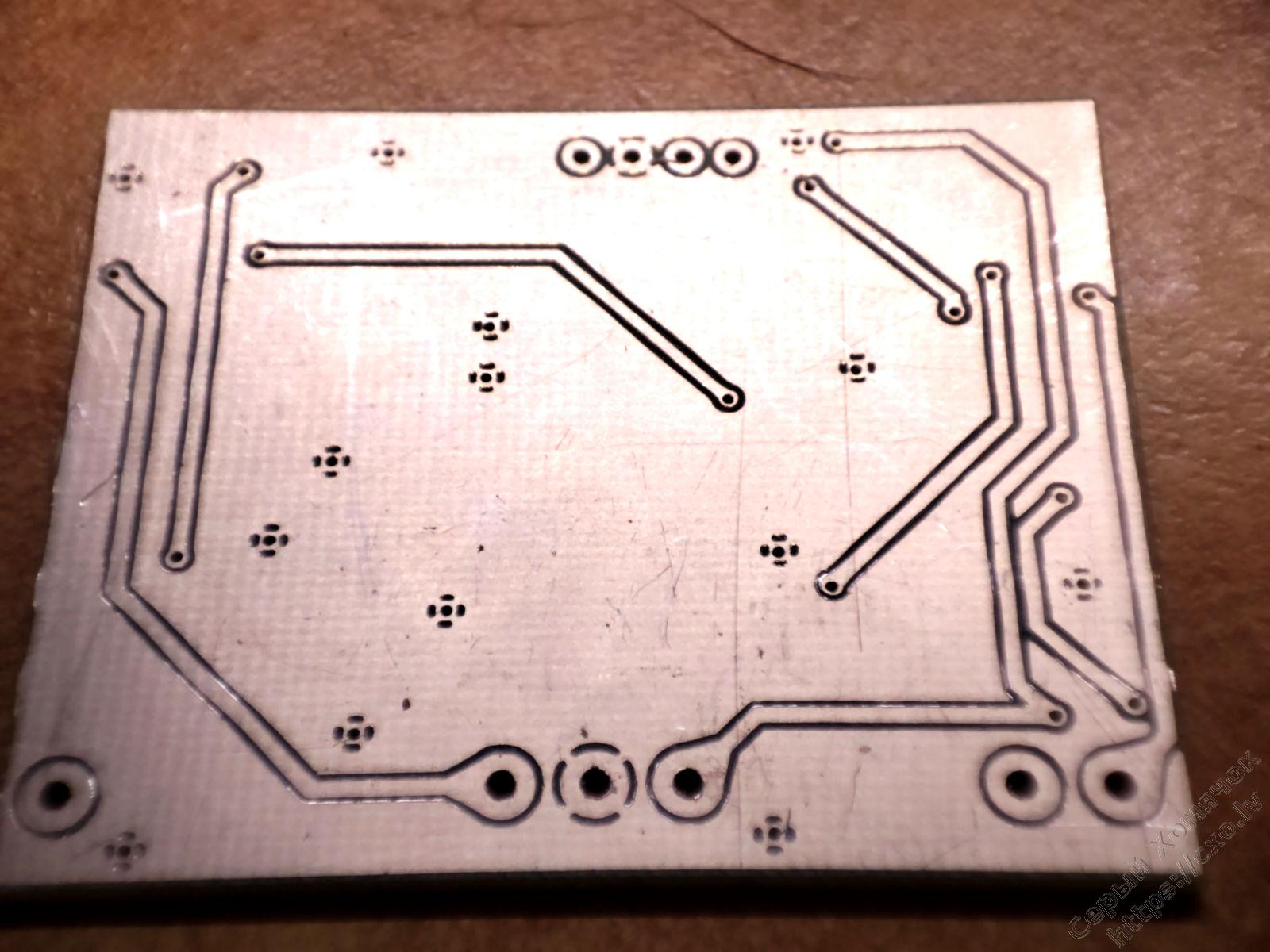

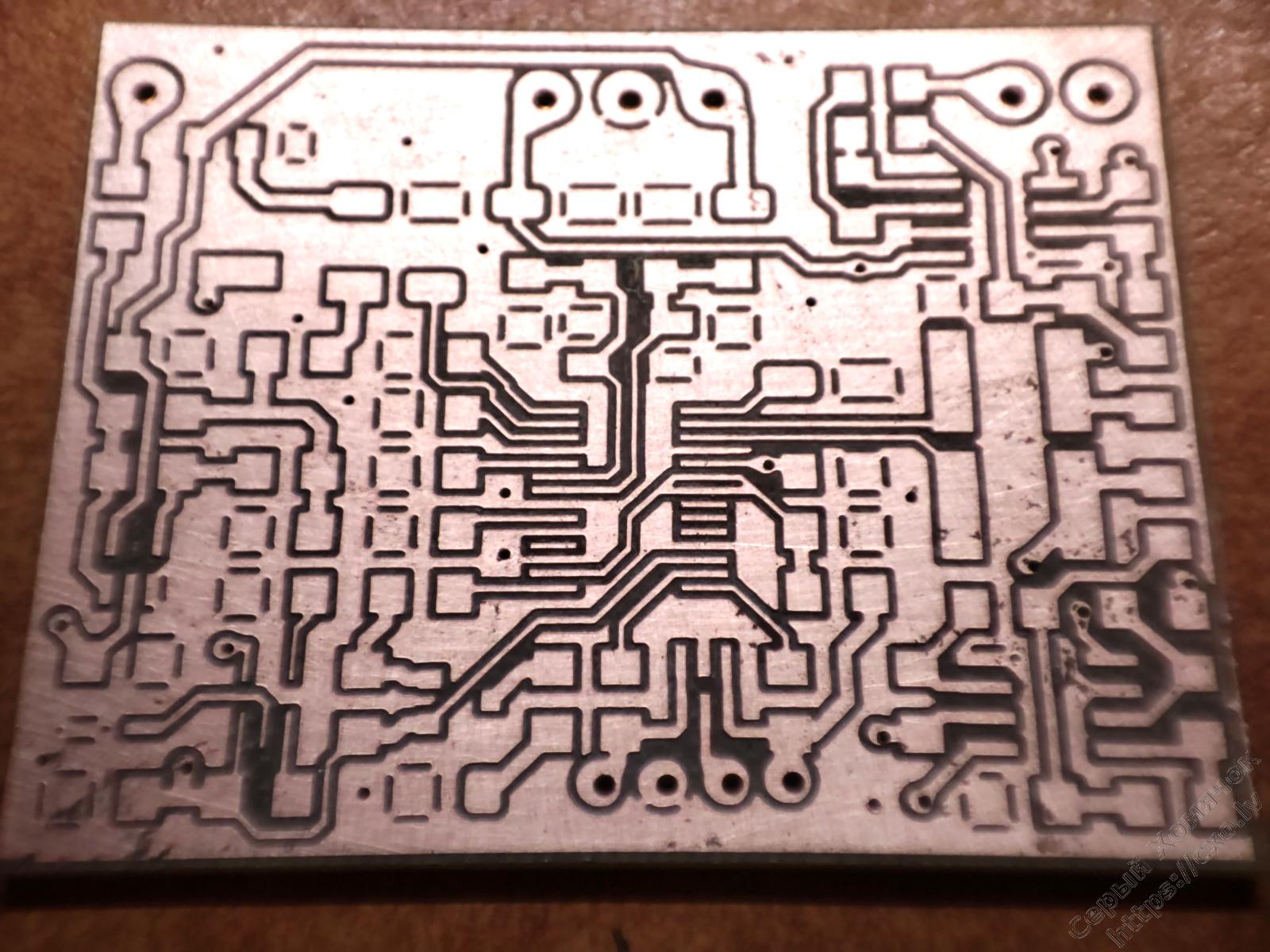

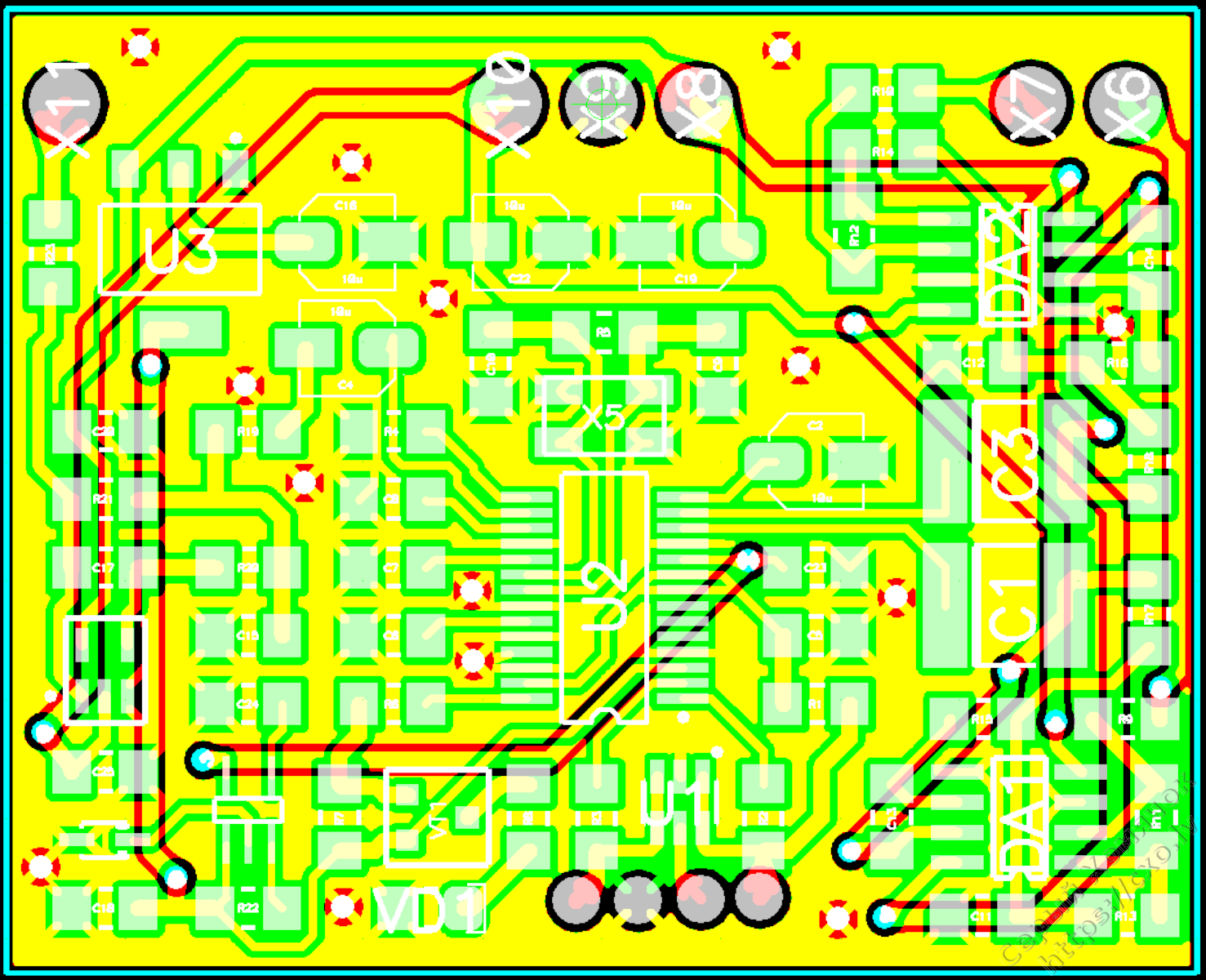

Вот скриншот из PCAD - готовая платка. Все внешние соединения сделаны по одному краю платы, что бы потом можно было припаять на объеденительную общую плату. Всё смонтировано на мелкой печатной плате, нацарапал на фрезерном станочке.
C PCB20250227 19344120250820 133347
Это вторая версия, первая была с внутренней опорой и я не знаю как, но я сумел сжечь первый вариант: собрал, включил, выключил, ушёл, пришёл, включил - не работает. Опорное напряжение внутреннего источника стало меньше вольта, ну я и заказал новую PCM2900. Заведётся ли с внешней опорой не попробовал, сразу выкинул, а надо было бы проверить. Ещё один вход с первого дня странно работал - усиление падало в разы. В результате вышел из строя ОУ во входном фильтре - передул его. Странно. И, возможно, из-за этого и был изначальный перекос по питанию, возможно этот ОУ жрал из положительного источника. Не исследовал я этот вопрос, а теперь уже поздно.

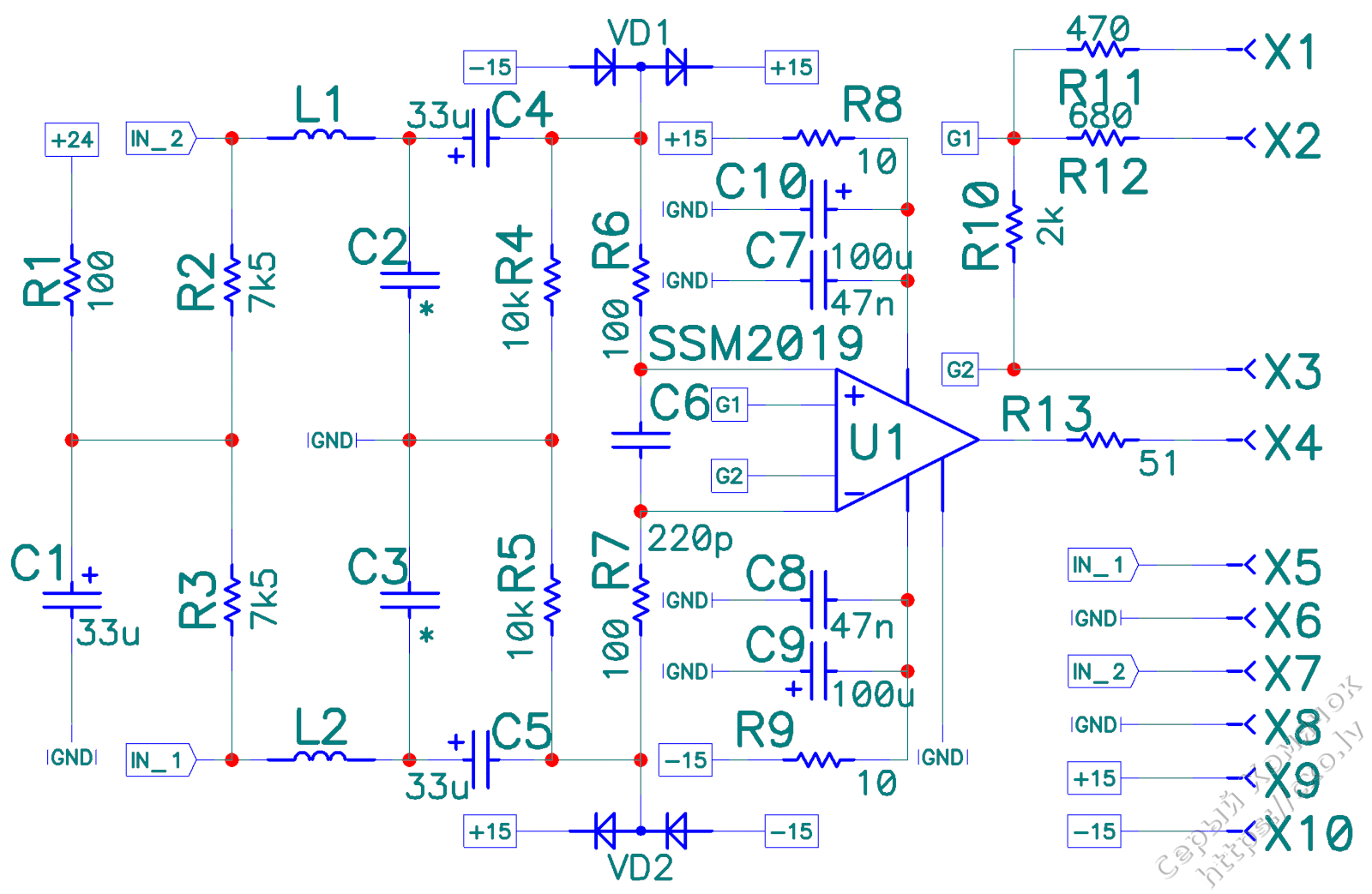

Следующий кусочек - микрофонный усилитель. Сделан по типовой схеме со страницы №7 из даташита на одной SSM2019, только добавил фильтр на входе и чуть изменил сопротивление резисторов, т.к. у меня фантомное питание 24, а не 48В и защита входов не стабилитронами, а сдвоенными диодами на шины питания. Усиление переключается выключателем, можно подключить параллельно R10 резистор R11, R12  или ничего. С резистором R10 2к усиление примерно 16дБ, R10+R12 получается 16+6дБ=22дБ. R10+R11 дают 16+12дб=28дБ. Т.е. переключателем можно изменять усиление микампа +6дБ и +12дБ.
 M C

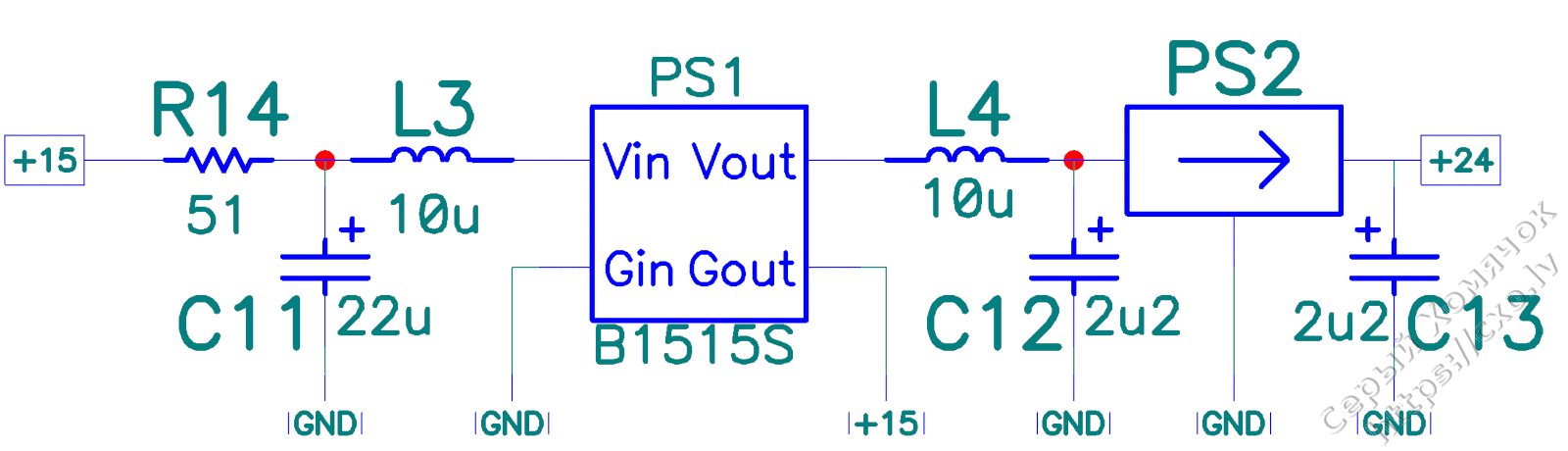

Формирователь фантомного питания 24В для микрофона. DC-DC B1212S - изолированный преобразователь делает 15В, а земляной провод его я посадил на +15, т.е. суммарно получается до 30В, и за ним стоит стабилизатор на 78L24. И тут первая ошибка: я взял как первичное положительное питание, а с него уже питается источник опорного напряжения и получается +5В для звуковой карточки, а трансформатор изначально стоял впритык по напряжению - потому что для УМ я использовал TDA2030 с максимальным напряжением питания ±18В, и нестабилизированное питание, всё перекашивалось и не хватало положительного первичного напряжения для нормальной работы стабилизатора +15В. Так что я просто порезал дорожки на плате и подключил к отрицательному плечу питания - так перекос стал несколько меньше, но не пропал полностью. Было бы правильно переделать сразу это, но возможно будет работать без этого: заменить УМ на более высоковольтный и поставить трансформатор с бОльшим напряжением. Я, в конце концов, так и поступил, но об этом позже.
M C PF

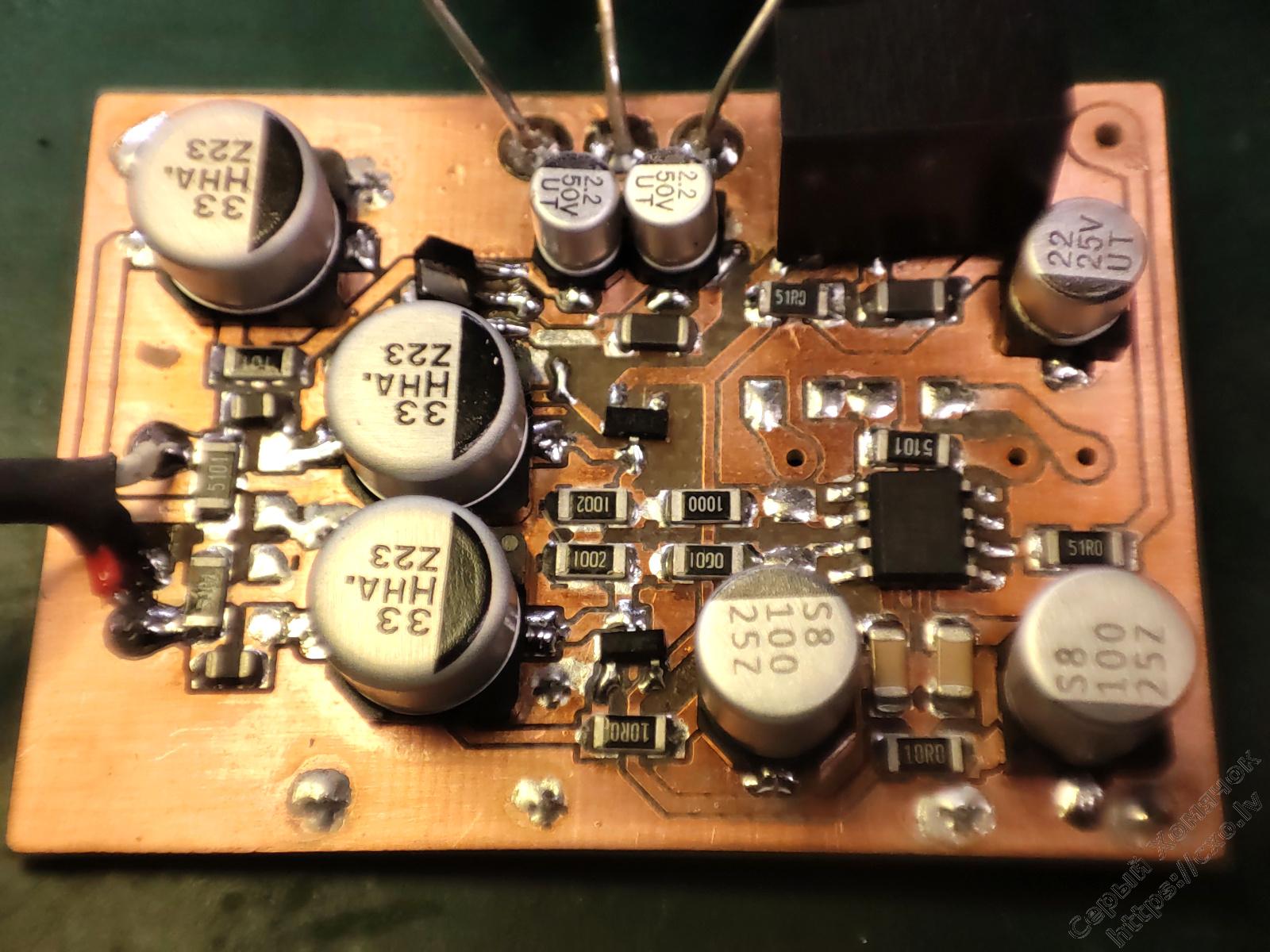

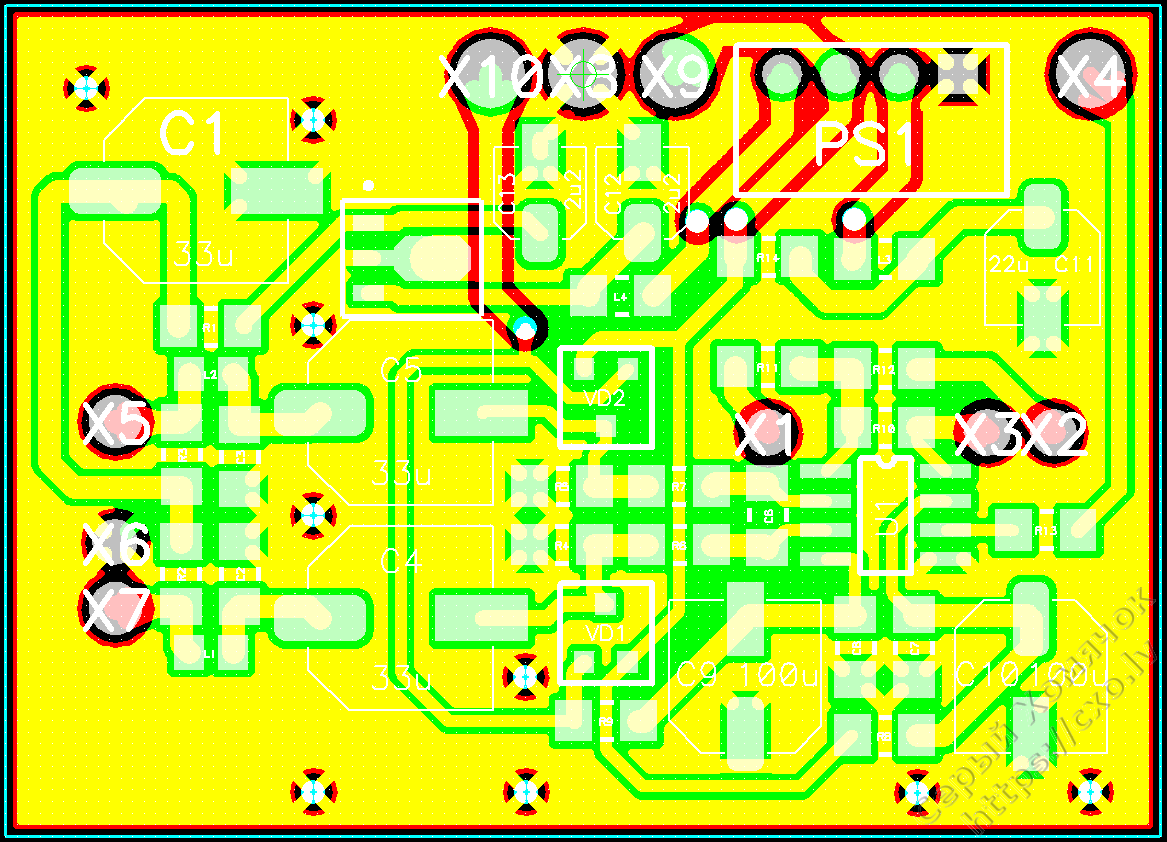

Плату, опять же, нацарапал на фрезере и запаял в печке. И тут второй косяк - неправильно упаковал в библиотеку DC-DC преобразователь, выводы в обратном порядке. Пришлось перевернуть корпус, еле-еле влез. Третья ошибка - так же наоборот ноги у стабилизатора 24В - пришлось сдуть, перевернуть и вкрячить криво-косо. Но отбираемый ток на фантомное питание мизерный и он и в таком положении остаётся чуть тёплым. Последние две ошибки я исправил на плате.
M PCB20250129 17462020250130 170515

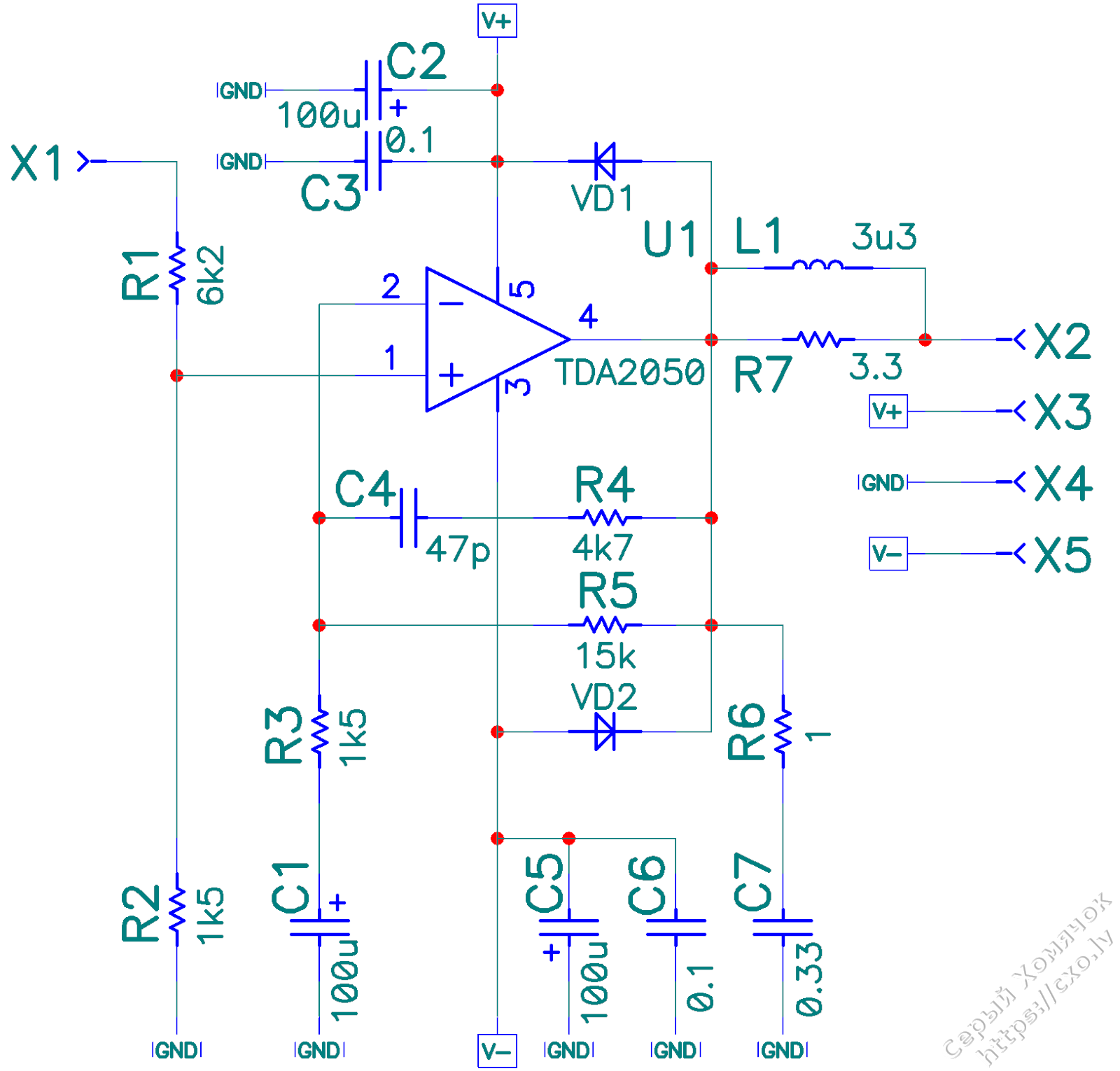

Следующий кусочек - усилитель мощности. Типовая схема на TDA2030 в процессе отладки высосал ее из платы и заменил на LM1875 - у неё выше максимальное напряжение питания и можно поставить трансформатор с бОльшим выходным напряжением, так что нужно сразу ставить или её или TDA2050. На входе делитель K=0,195 и усиление 11, сквозное получается K=2.145 - такая ерунда что бы избежать генерации, для TDA2030/2050 минимальное усиление 24дБ, примерно К=16, мой К=11 - это 21дБ, уже может засвистеть, если верить даташиту. У меня TDA2030 работала стабильно. Для LM1875 указано минимальное усиление 10 (20дБ) - тут точно будет работать с запасом. Схема:
PA C

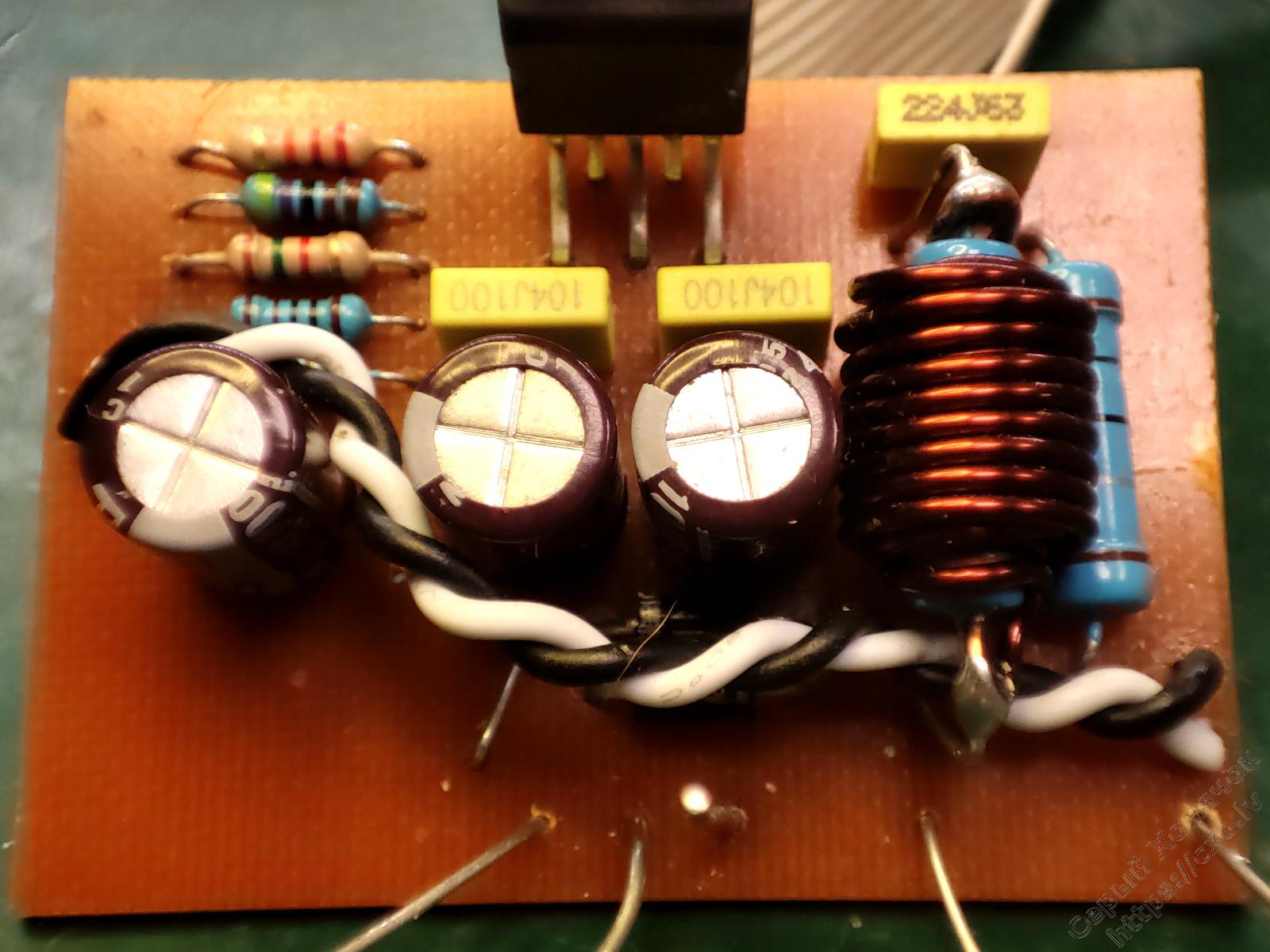

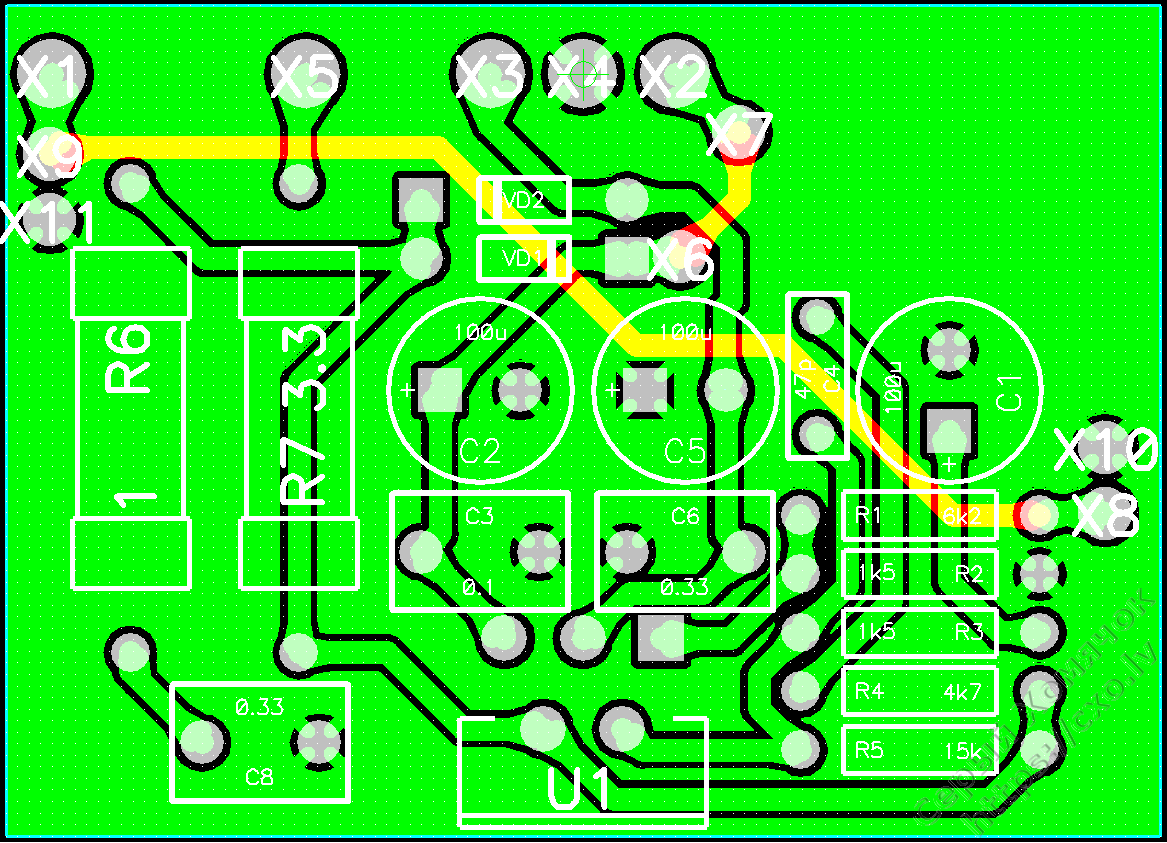

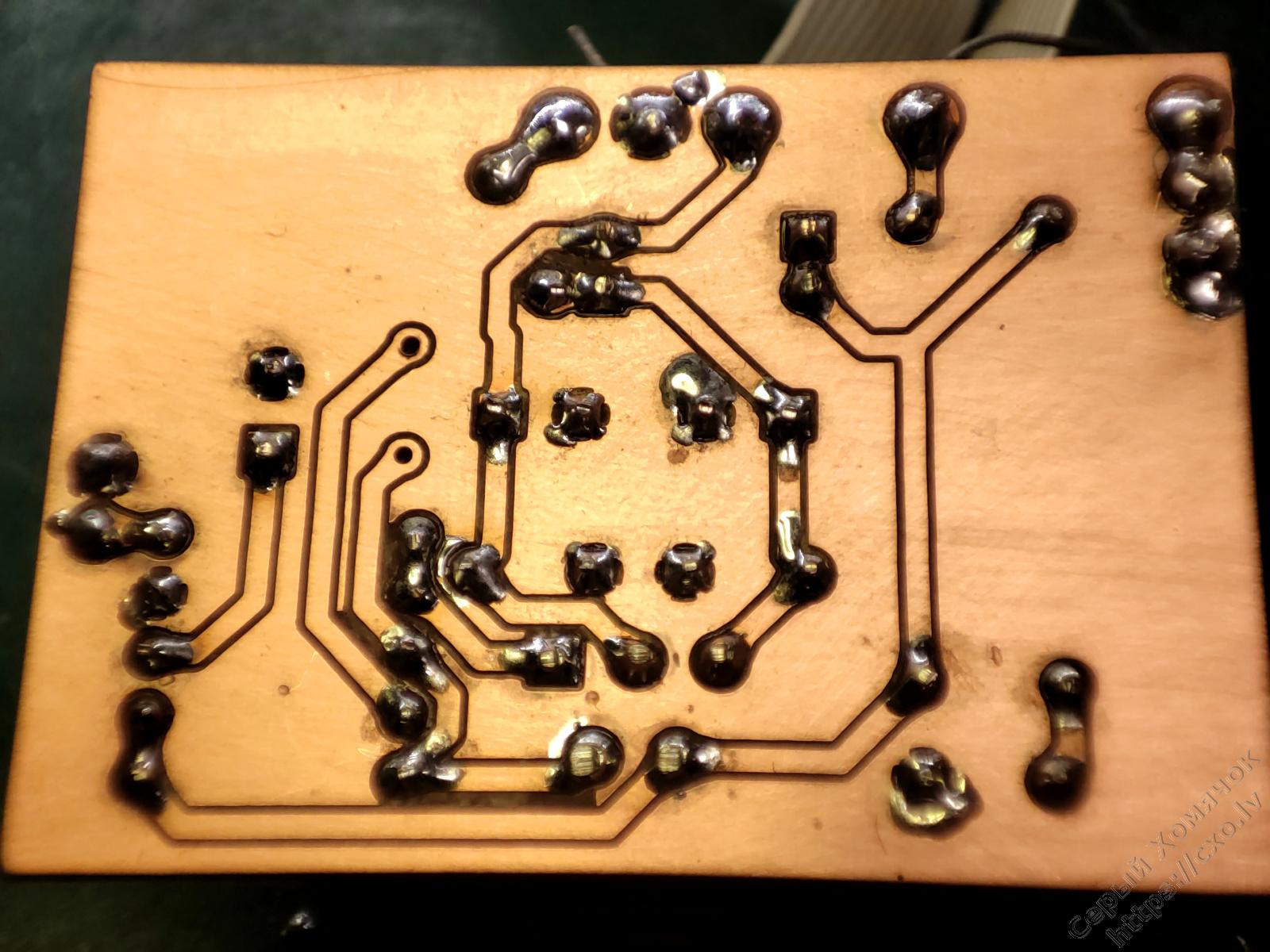

Плата разведена по нижнему слою, два проводника сверху проводками, третий - свит с сигнальным и сидит с обоих сторон на земле. Катушку выходного дросселя накрутил каким-то проводом на трёхваттный китайский резистор в три слоя. Других особенностей нет. Спаял, включил - работает. Микросхему надо надеть на какой-то небольшой радиатор.PA PCB20250131 16041620250131 160355

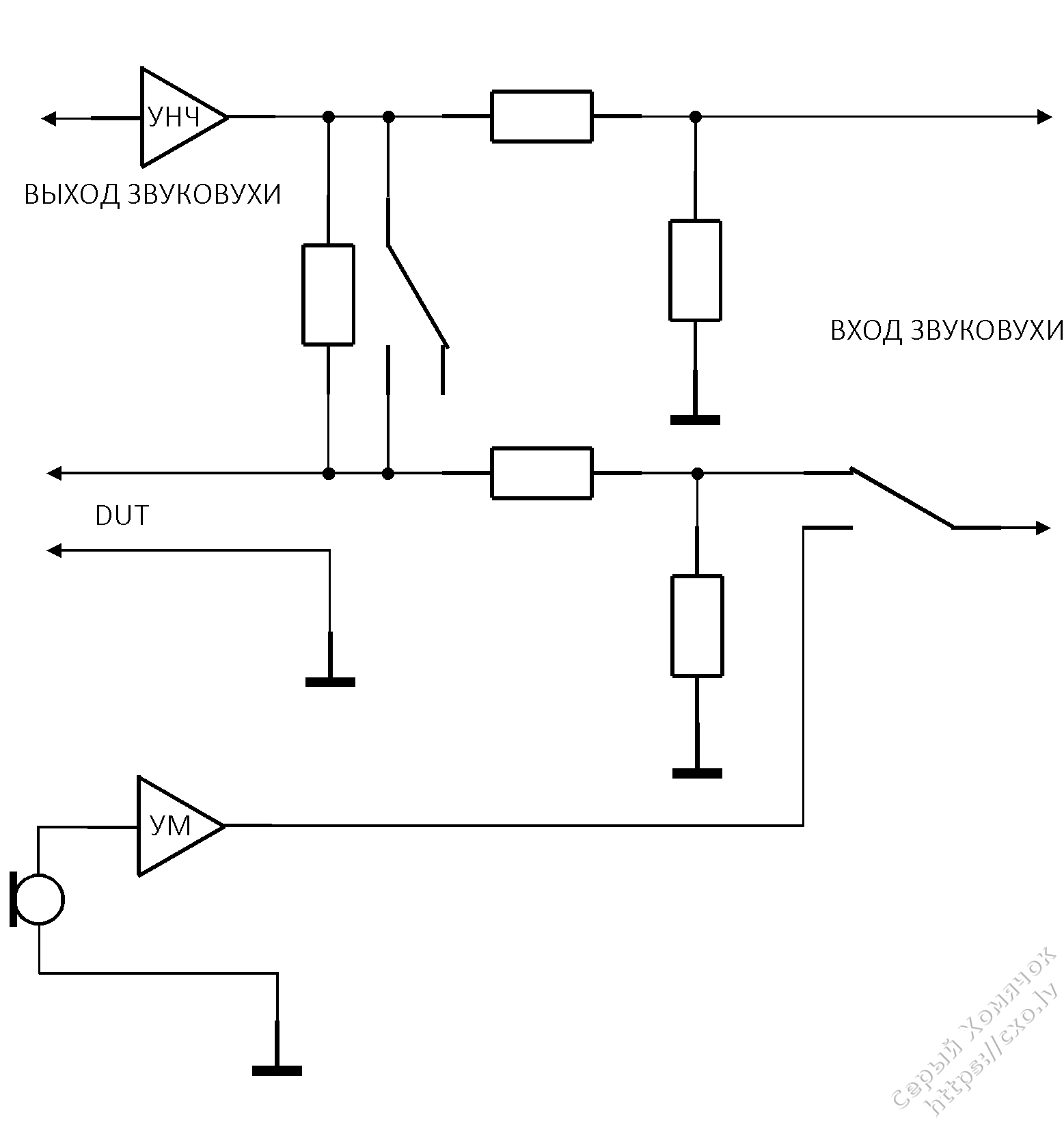

И теперь всё что выше установлено на общую плату с блоком питания. Кроме блока питания и соединения дочерних плат с ним на этой плате выполнены все соединения плат между собой вынесены на края контакты для припайки переключателей. Вот блок схема устройства, для того, что бы примерно понимать откуда что растёт:
blck
Это совсем упрощённо, вот список всех переключателей: питание, Z-SPL, выходное напряжение 2-2,83-4 вольта, чувствительность микрофона 0-6-12 дБ, подключение входа выхода мимо внутреннего измерителя, калибровка Z на 4 или 8 Ом или измерение. Для удобства на схеме переключатели пронумерованы по порядку - это первая цифра, вторая номер секции, третья - сколько секций, четвёртая - сколько положений. Ну то есть  3.2.3.3 - третий от левой стороны коробки, вторая секция из трёх, три положения. И замечание по переключателю 2 - 2.83 - 4 вольта: он не только переключает выходное напряжение с УМ, но и меняет чувствительность входов. Таким образом при переключении ничего не нужно подкручивать и подстраивать.

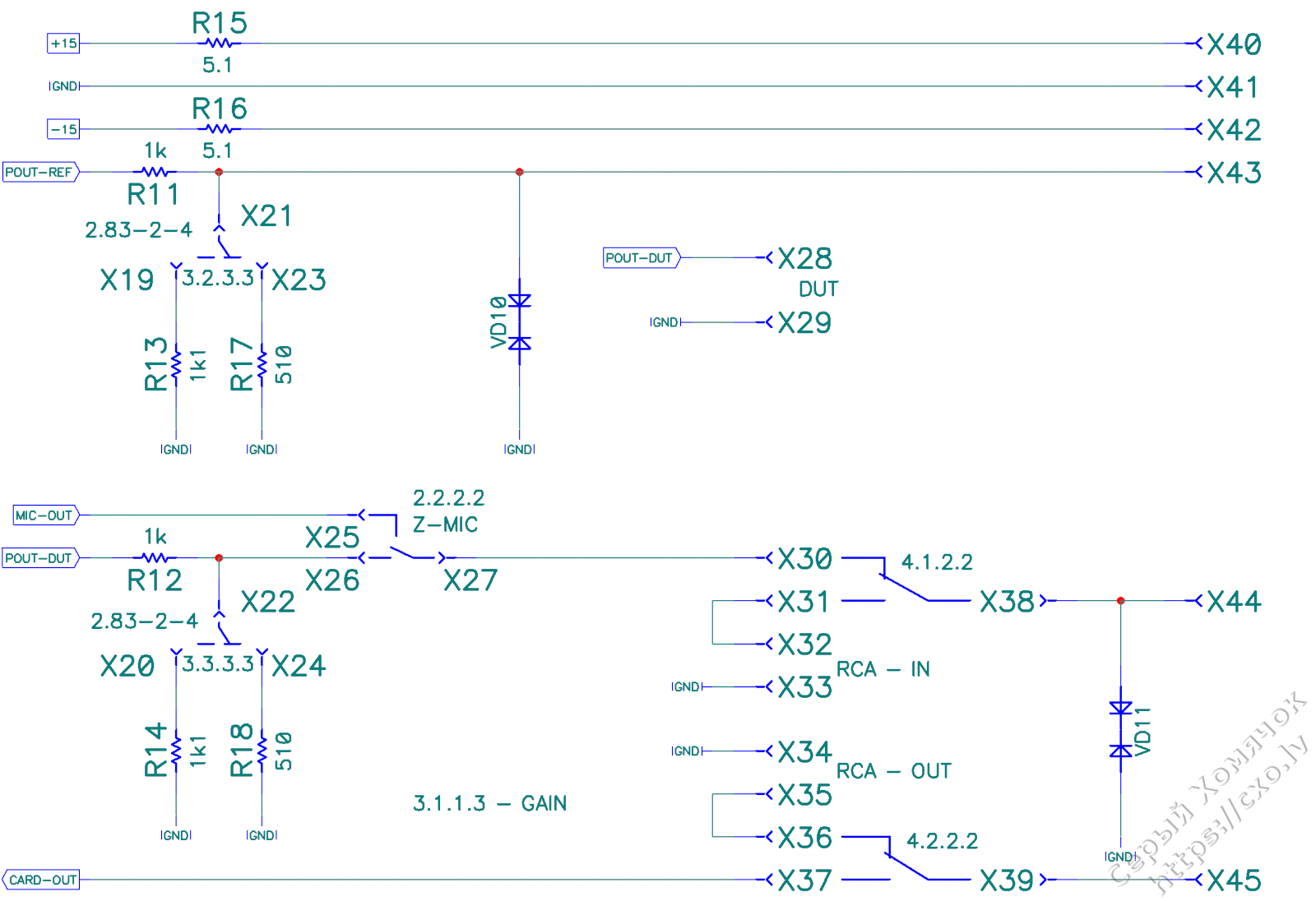

Вот маленькие участки большой схемы, тут подключается кодек к большой плате:CR CARD

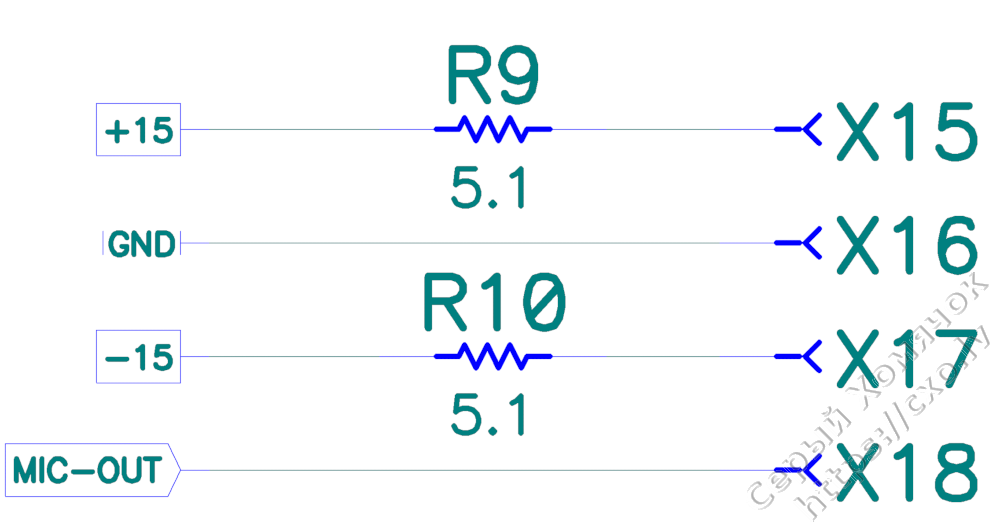

Здесь подключается микрофонный усилитель, переключатель усиления подключается к плате усилителя, а не к большой объединительной плате.CR MICAMP

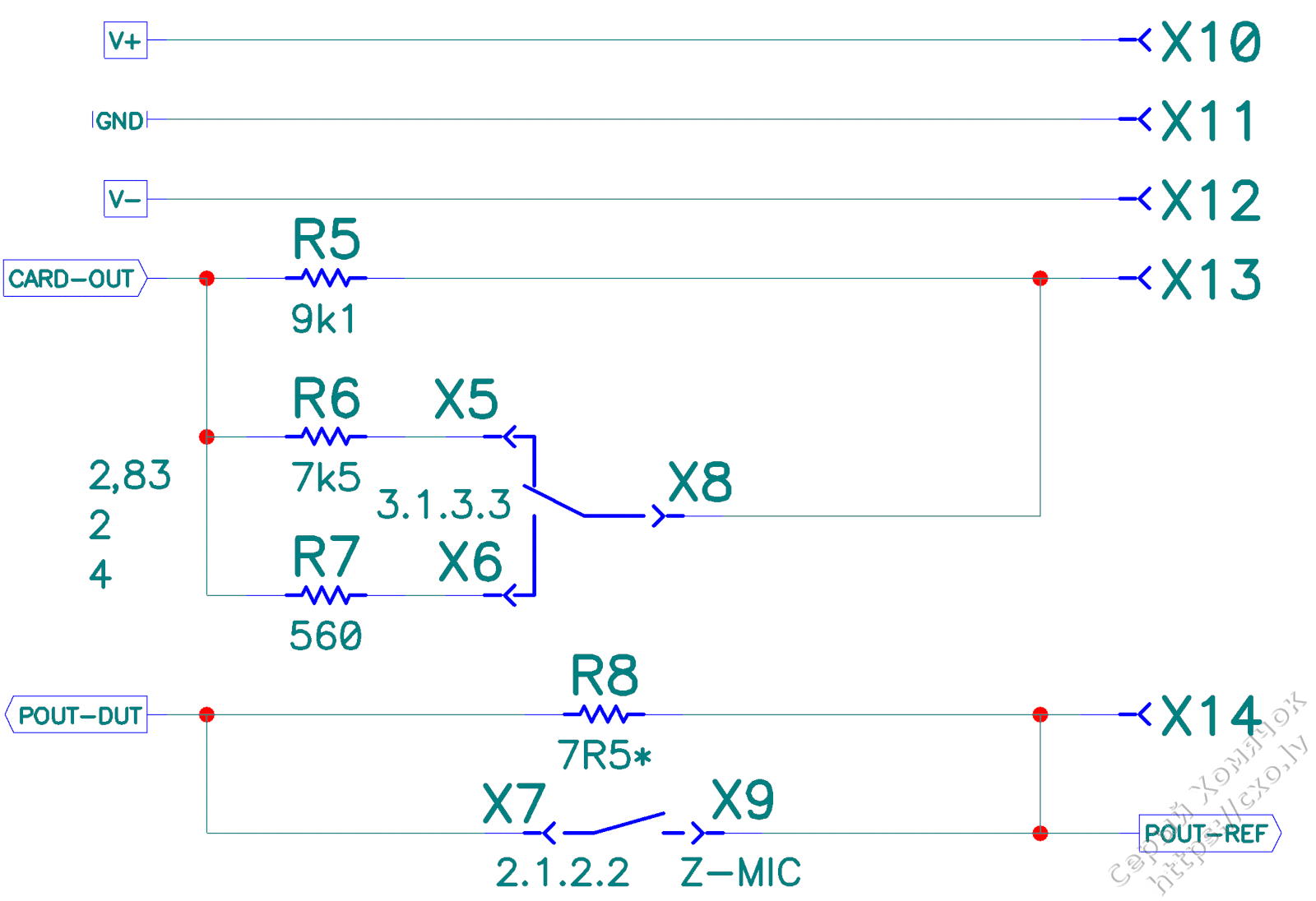

Здесь подключение усилителя мощности к большой плате.CR PAMP

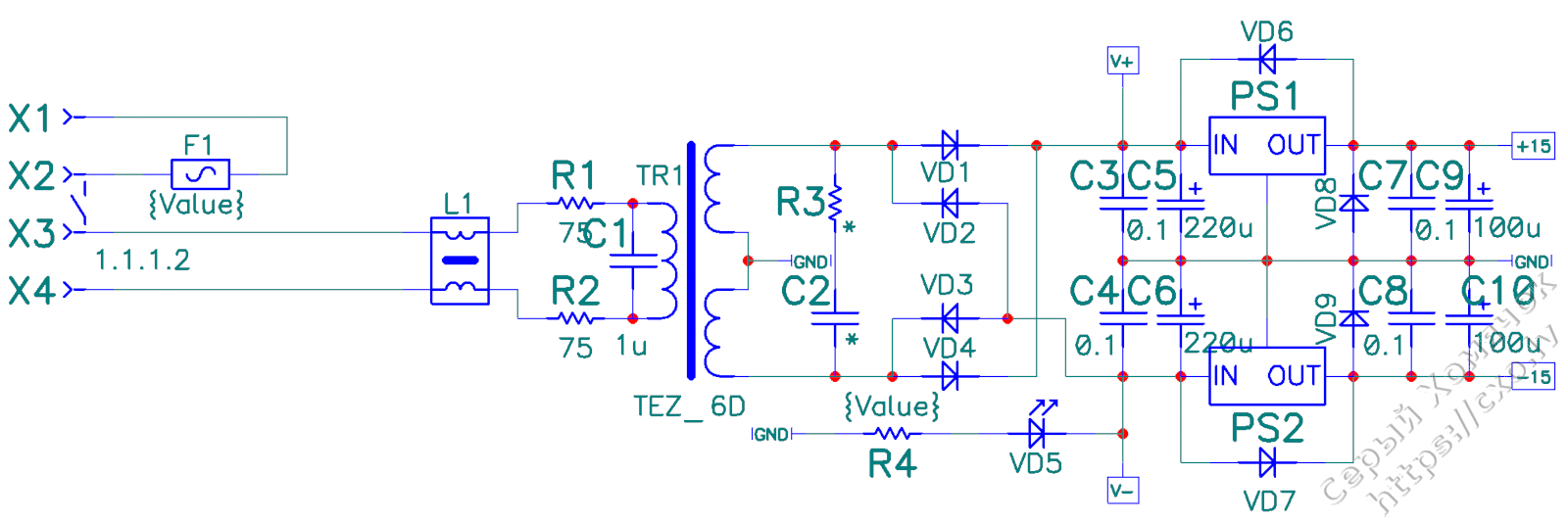

Блок питания типовой на трансформаторе 6VA, с первичной стороны синфазный фильтр, и примитивный фильтр на двух резисторах и конденсаторе, предохранитель. Со вторичной стороны снаббер, диодный мост, накопительные конденсаторы и два стабилизатора на ±15В на обычных LM7815/7915. Как я писал выше, с трансформатором 2х12В переменки напряжения едва хватало для нормальной работы положительного стабилизатора, пришлось заменить на трансформатор с напряжением 2х15В и поставить более высоковольтную микросхему в УМ. Вот схема блока питания:
CR PS

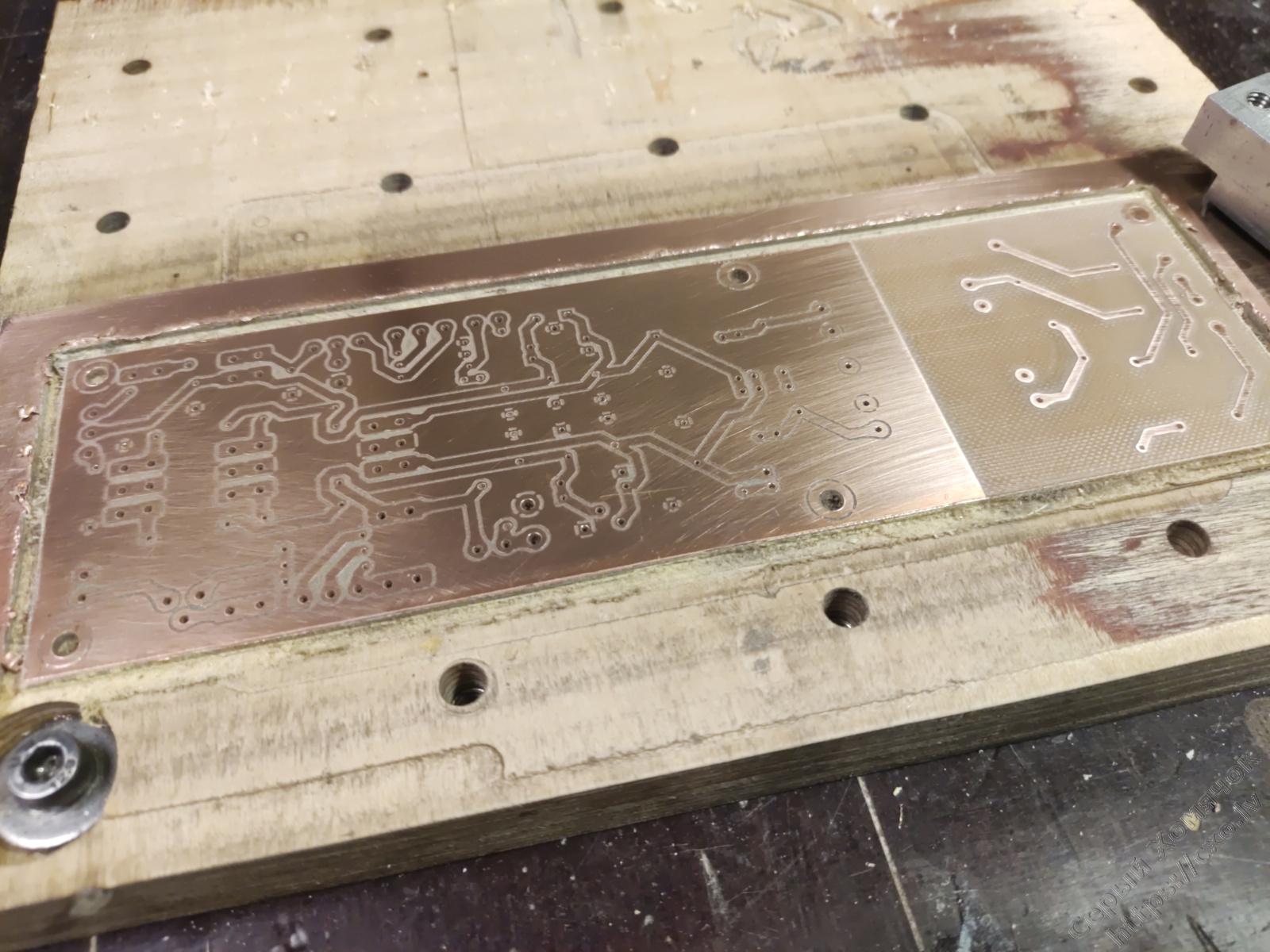

Плата разведена на одностороннем стеклотекстолите и нацарапана на фрезерном станке, под высоковольтной частью выбрана вся медь. Пока устройство не в коробке и подключено к сети нужно соблюдать правила безопасности.
20250423 165833

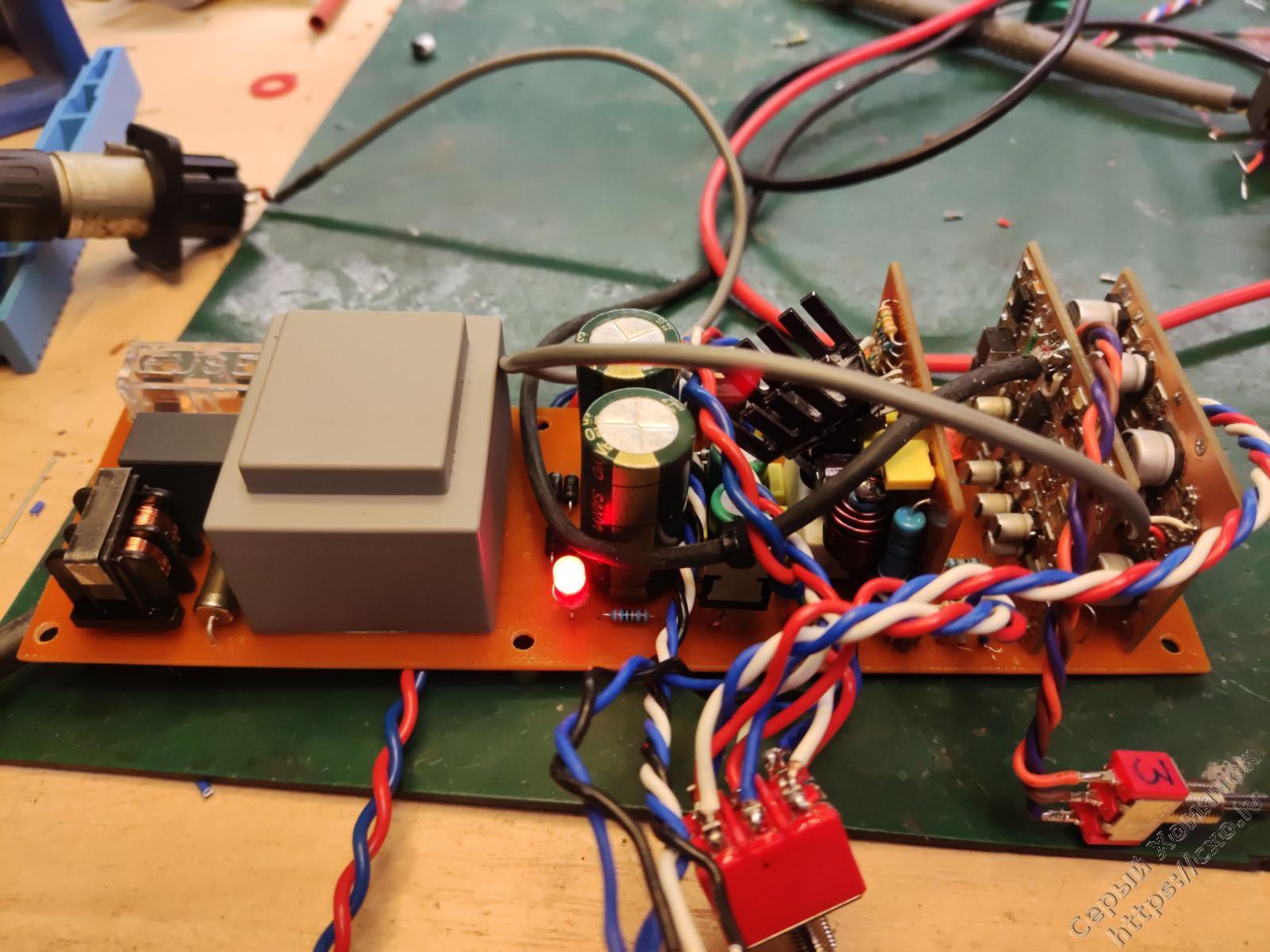

Ну и вот всё устройство в сборе без коробки. Куча проводов, топорщится как ёжик, правильно было бы купить угловые тумблеры и паять их прямо на плату, но как вышло - так вышло. Переделывать точно не буду.
20250430 172323

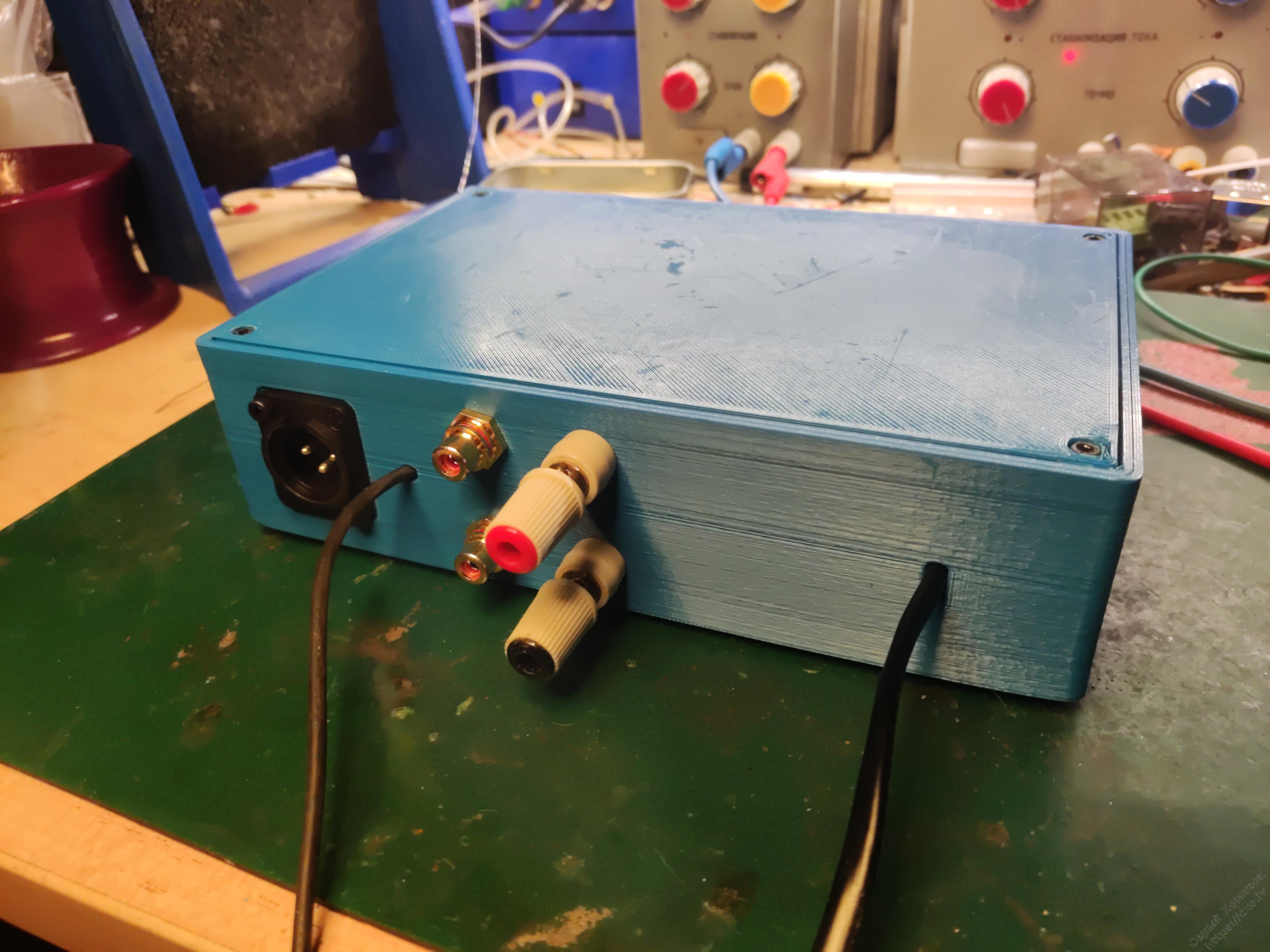

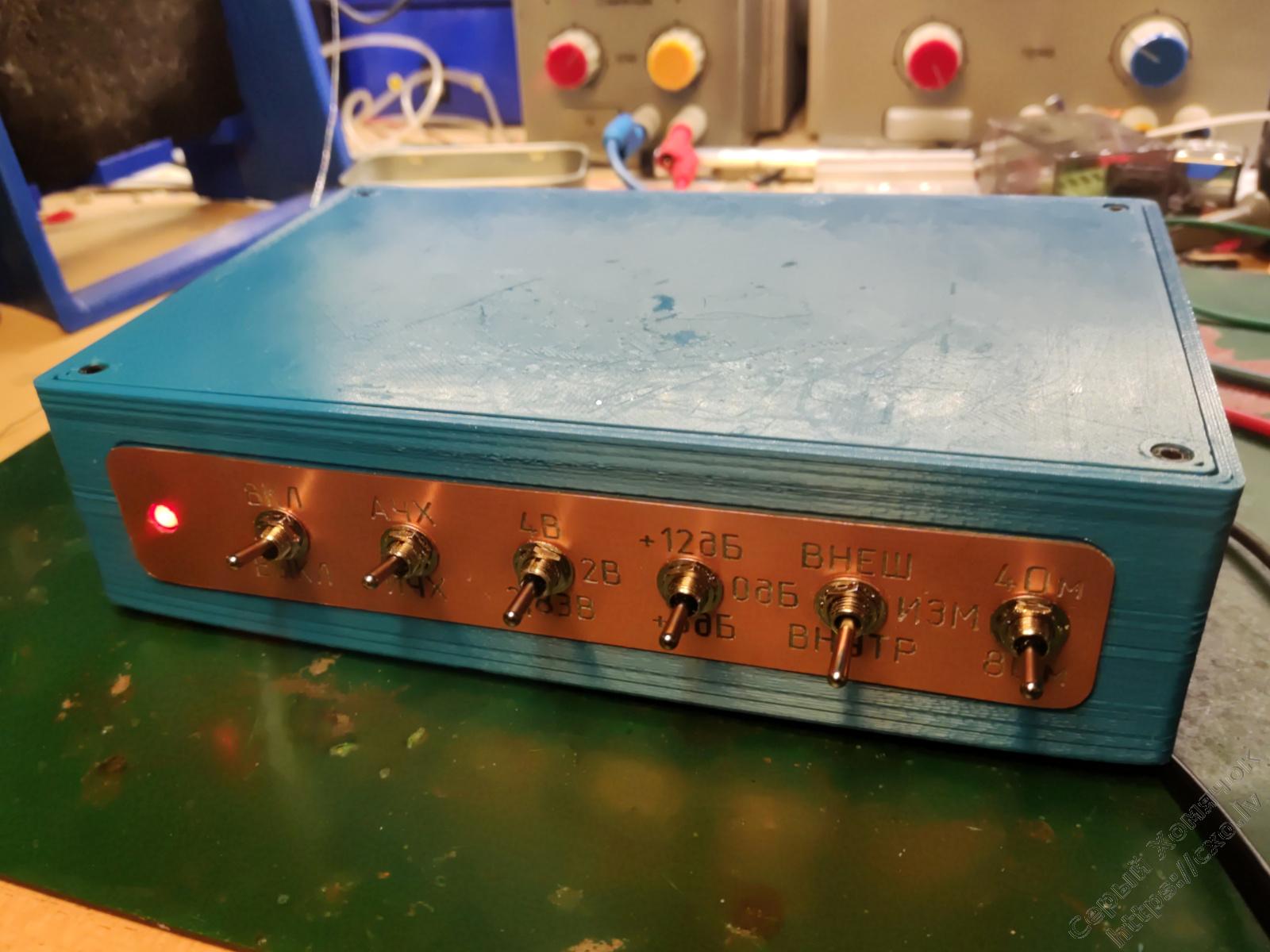

Всё устройство упаковано в коробку, которую я напечатал на принтере, получилось не очень красиво, но вполне работает, главная цель была получить компактное устройство, которое можно подцепить к любому компьютеру и сразу же пользоваться без настроек.

20250820_133347  20250820 133357

20250820 133409  20250820 133441

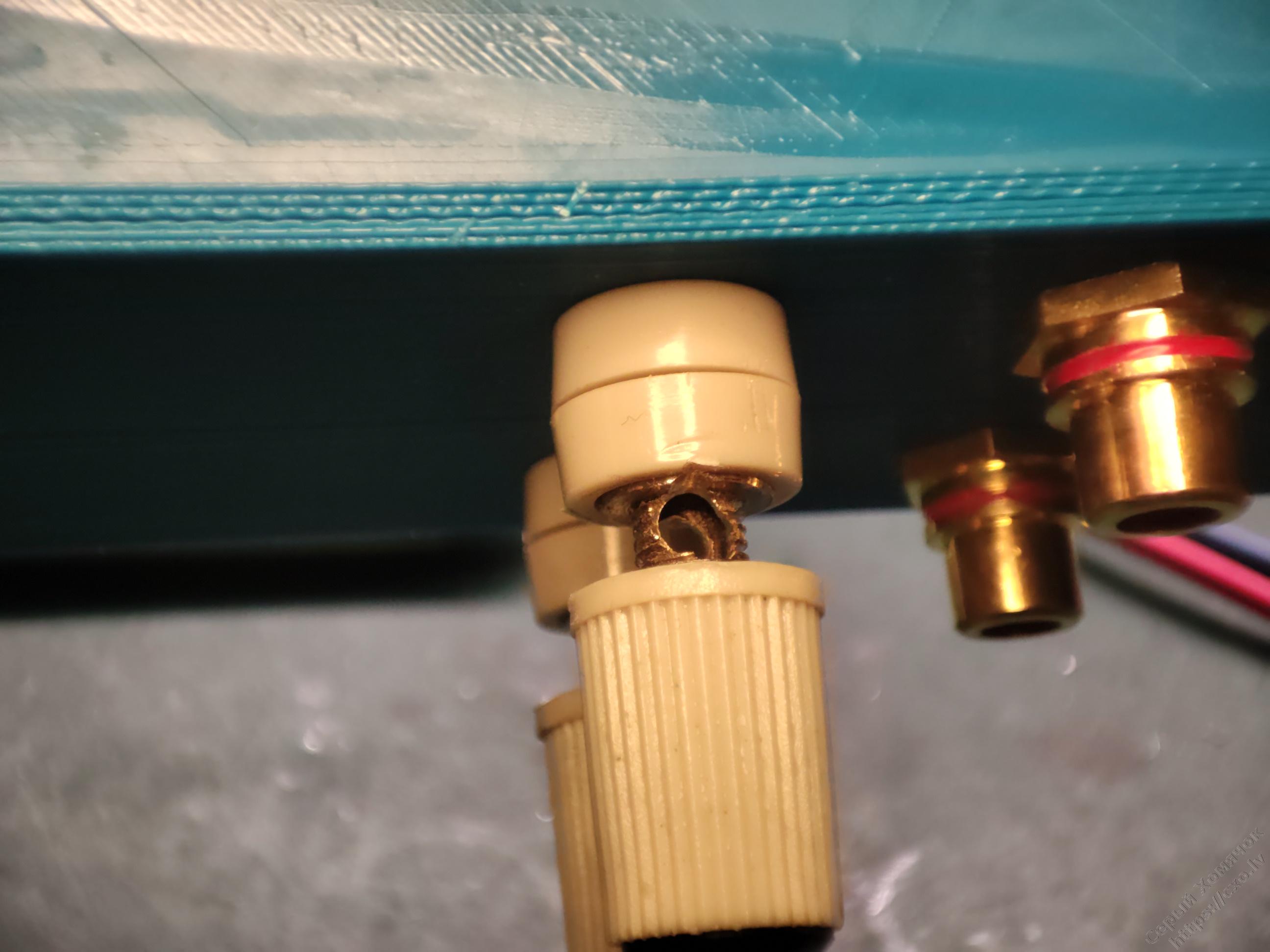

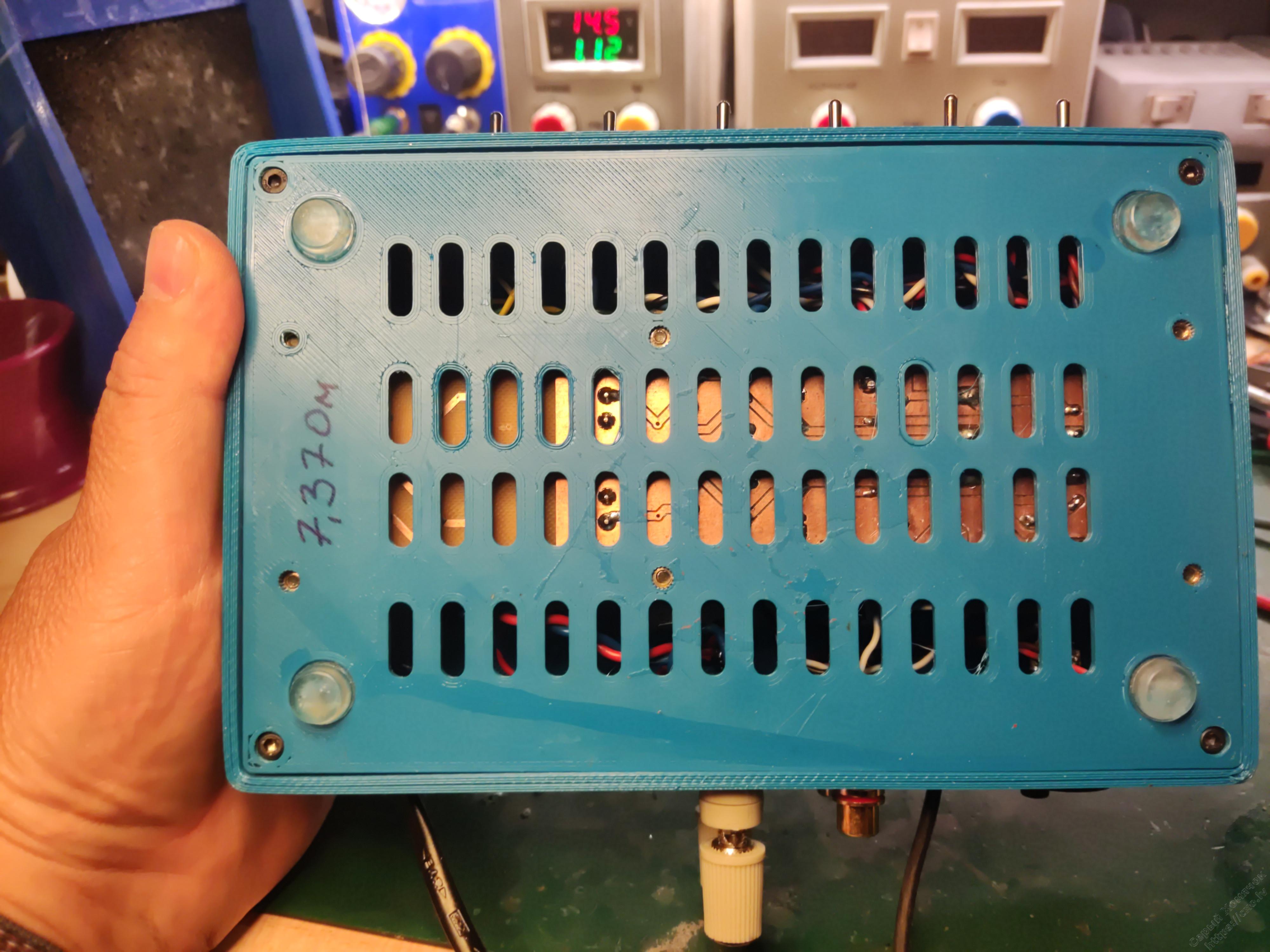

Верхняя сторона без вентиляции, что бы туда ничего не могло упасть, нижняя и две боковых - с вентиляционными решётками. Размер измерительного резистора я написал прямо на дне коробки, что бы не запоминать, измерил его четырёхпроводкой. Последняя фотка: оказалось, что просто провод, опаянный провод или в обжатый в гильзу зажать очень трудно и он плохо держится, поэтому я просто просверлил тело винта на сверлильном станке насквозь.

Файлы коробочки для Солидворкс и тела для печати приложены в архивах. Тела под печать АБС увеличены в 1,006 раза - коррекция на усадку. Поэтому для фрезеровки шильдика нужно взять файлик SHIELD_1-1.
Вроде бы всё, подробнее можно почитать на форуме, если есть вопросы - задавать там же.

Добавлен: 4 ч. 33 мин. назад от GREY #35062
GREY аватар

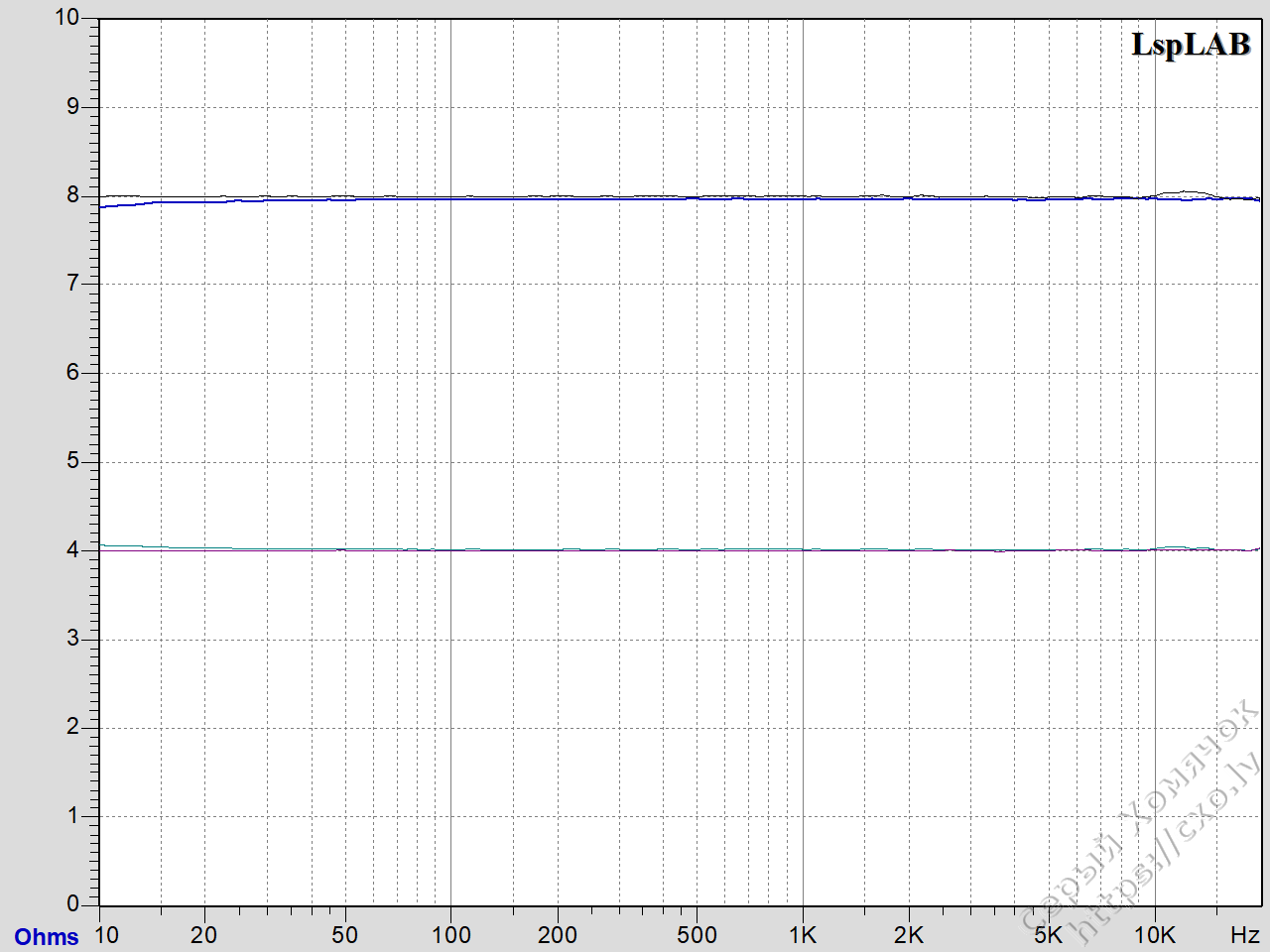

Да, пожалуй расхождение минимально и было бы достаточно одного резистора для калибровки и тумблера на два положения.


Раньше у меня получалось больше разница, помню совершенно точно. Я даже купил Каддоки для калибровки, измериловки то не было совсем, считай.
Добавлен: 17 ч. 50 мин. назад от Openreel #35060
Openreel аватар
Понял. Я только Артой мерил. Сейчас глянул, REW имеет SOL калибровку, надо изучить.
Добавлен: 20 ч. 19 мин. назад от GREY #35058
GREY аватар
У меня 7.5 Ом. Вот этот:


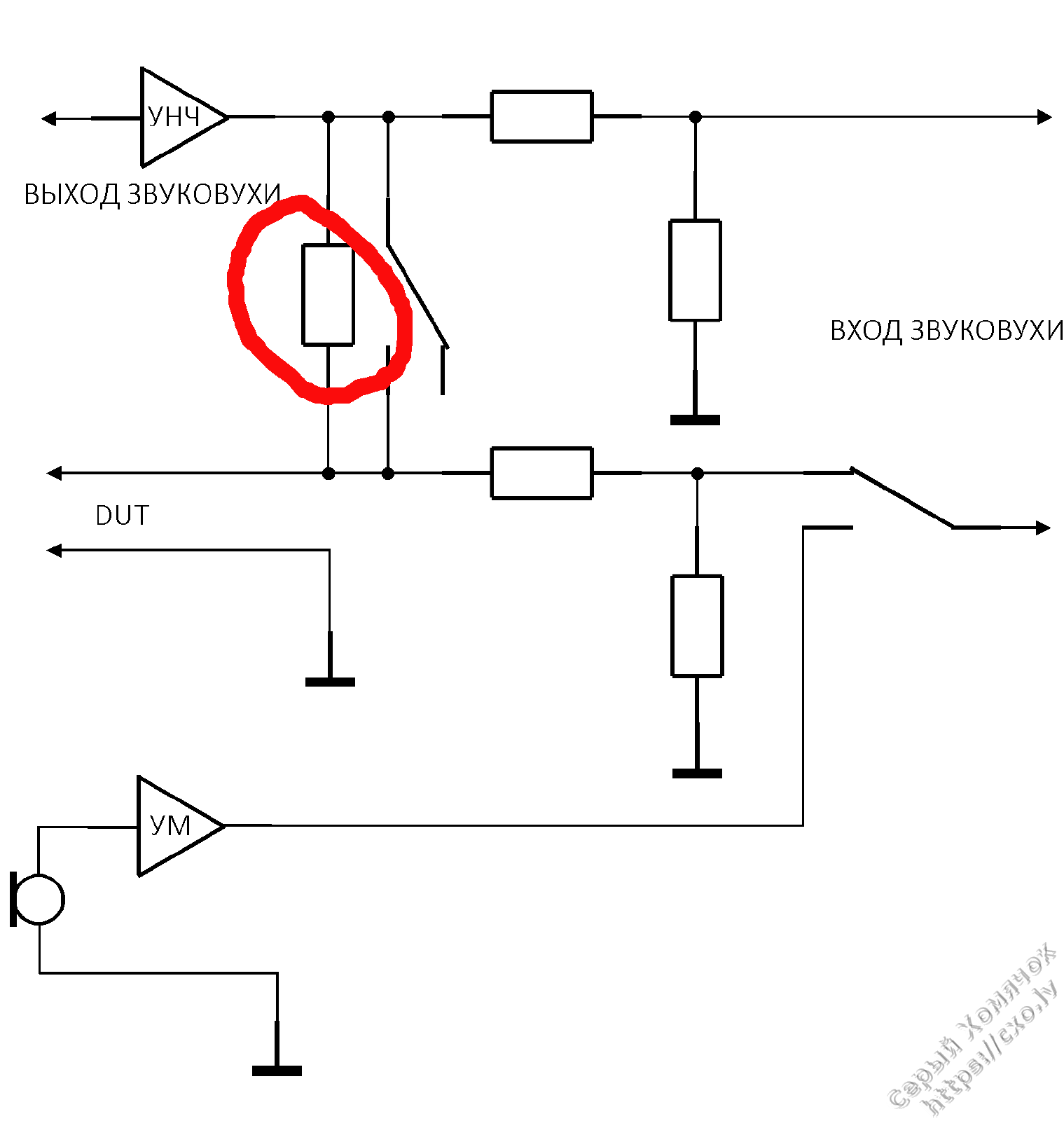

LspLab калибруется по образцу.
Добавлен: 20 ч. 28 мин. назад от Openreel #35056
Openreel аватар
GREY пишет:
Что 50, что 100 - это же очень много. Нет?
50 - это опорный внутри коробочки, на выходе уся. У тебя там 100.

Внешний тестовый у меня 10 Ом, чисто для проверки.

Или существует звуковой софт с честной SOL (short, open, load) калибровкой? Тогда понятно зачем надо калибровать с сопротивлением близким к целевому импедансу.
Добавлен: 20 ч. 32 мин. назад от GREY #35055
GREY аватар
Знаешь, есть разница, есть! Немножко разбегаются результаты. Не забуду - завтра сделаю замер тех же калибровочных резисторов, сравнительный.
Что 50, что 100 - это же очень много. Нет?
