Уважаемые коллеги. Предлагаю вашему вниманию еще один усилитель-корректор с характеристикой "модифицированная RIAA53" для работы с магнитными звукоснимателями с подвижным магнитом - Lynx RIAA115. Вид собранной платы приведен на фото 1, принципиальная схема - на фото 2.
Устройство является развитем широко известного корректора Lynx RIAA04V2 и построено с применением активно-пассивной корреции, где формирование постоянных времени на высоких и низких частотах осуществляется пассивными цепями (R11*C21 = T1 (75мкс), К15*С26 = T4), а на средних - цепями ООС входного ОУ (R5*(C6+C7+C8+C13+C14+C15) = T2 (318мкс), R9*(C6+C7+C8+C13+C14+C15) = Т3 (3180мкс)).
Низкочастотная коррекция T4 = С26*R15 (прописанная в стандарте RIAA-78 как 7950мкс) далеко не всегда нужна именно такой величины, который определяет спад на 3дБ на частоте 20Гц по отношению к "чистой" характеристике RIAA-53. Дело в том, что эта постоянная времени была выбрана в период резкого роста числа дешевых моделей проигрывателней с прямым приводом и "шагающими" двигателями, максимум помех от которых приходился на диапазон частот 5...12 Гц для того, чтобы именно такие помехи снизить. В проигрывателях с иными типами приводов, да и в прямоприводных с двигателями непрерывного типа создания вращающего момента, помех от "шагания" нет и смысл в такой коррекйии с достаточно высокой частотой среза отпадает. Поэтому я вполне осознанно увеличиваю Т4 до 20000мкс (примерно в 2.5 раза по отношению к RIAA-78), что делает её намного менее заметно влияющей на низкочастотные составляющие записи. При необходимости точного следования RIAA-78 резистор R15 необходимо установить номиналом 79.5 кОм.
Корректор собран на плате размерами 137.5*90мм, питается от пары нестабилизированных напряжений по 25...27В при токе потребления менее 100мА по каждому из источников.
При подборе номиналов корректирующих цепей с точностью 0.5% Lynx RIAA115 обеспечивает следующие характеристики:

1. Перегрузочная способность: более 26дБ
2. Отношение сигнал/шум: более 86дБ
3. Коэффициент нелинейных искажений: менее 0.0003%
4. Отклонение АЧХ от стандарта RIAA: менее 0.1дБ
5. Номинальное входное напряжение (1кГц): 5мВ (скв)

Устройство имеет огромнейшую вариативность по применению как пассивных, так и активных компонентов.
В качестве входного ОУ можно использовать практичеки любые малошумящие ОУ с низкой частотой среза избыточного шума и малой шумовой ЭДС - OPA627, ADA4627, OP827, OPA828, AD743. При использовании с головкой с невысокой индуктивностью (до 0.25...0.3 Гн) также можно использовать и ОУ с биполярным входом - AD797, AD829, LME49710, LME4990 и т.п. Если у головки индуктивность выше 0.5 Гн, то ОУ с полевым входом, благодаря ничтожному шумовому току, будут однозначно давать бОльшее отношение сигнал шум, нежели с биполярным входом.
Второй каскад позволяет использовать практически любые высоколинейные ОУ. Если нужна обязательная подстройка нуля - то это OP42, ADA4627, OPA627 (выпуска до 2020 года), OP132, AD744 LT1122 и т. д. Если подстройка нуля не требуется - то список можно существенно расширять. При использовании корректора в составе полного усилителя или при небольшой длине кабеля от выхода корректора, можно смело исключить буферный каскад на BUF634, замкнув на плате выводы 3 и 6.
Резисторы можно устанавливать, как металлопленочные MELF, так и другие, типоразмера 1206, согласно личным предпочтениям и возможностям. Пленочные конденсаторы цепей коррекции - полипропиленовые Wima MKP2/FKP2, но возможно использование других конденсаторов с неполярным или слабополярным диэлектриком (полистирол, фторопласт, полипропилен, поликарбонат) с расстоянием между выводами 5мм. Применение конденсаторов с полярным диэлектриком (лавсан, бумага, и т. п.) возможно, но при этом нужно учесть возможность роста искажений и ухудшение температурной и временнОй стабильности характеристики. Конденсаторы блокировки питания - полипропилен Epcos B32620 с расстоянием между выводами 7.5мм, но на плате предусмотрена возможность установки и 5 мм конденсаторов.
Электролитические конденсаторы - Panasonic FK, пожалуй лучшие из существующих "электролитов" по соотношению качество/цена, да и по абсолютному качеству тоже в топе... Опять же, использовать можно практически любые приемлемого качества конденсаторы соответствующих размеров, в соответствиии синдивидуальными предпочтениями и возможностями.
Безошибочно собранный из исправных деталей УК Lynx RIAA115 практически не требует налаживания.
Субъективно звучание близко к таковому для Lynx RIAA04, но у "стопятнадцатого" оно чуть более динамично и открыто благодаря применению последовательных стабилизаторов с намного большей "энергоотдачей" по сравнению с параллельными, использовавшимися в RIAA04.
Для питания устройства удобно использовать стандартные трансформаторы ТПП259-ТПП262, при этом крайне желательно брать трансформаторы не с уменьшенным расходом меди (на одно напряжение первички 220В), а с полным набором обмоток (ТПП2хх-127/220-50), включая их первички на напряжение 254В (5 и 6 соединить, 1 и 10- сеть). Для снижения уровня помех трансформатор желательно поместить в стальной экран.
Емкость конденсаторов фильтров после выпрямителей - не менее 10000 мкф каждый. Сами выпрямители желательно выполнить на ДШ и снабдить цепями подавления переходных процессов. Все проводники идущие к трансформатору должны быть свиты с шагом не более 2...3 см. Также желательно свить и проводники от выпрямителей до клемм питания УК.
Корпус корректора желательно использовать металлический, подколючать к общему проводу - в одной точке, рядом со входными разъемами. Для минимизации возможных помех сетевое заземление лучше вообще не использовать и подавать сеть по двухпроводной схеме. Кстати, изоляция унифицированных трансформаторов расчитана именно на работу в двухпроводной сети без защитного заземления.
Платы корректора Lynx RIAA115 доступны к заказу.

Просто по первой фразе нащёл страничку ВК, там есть ещё один корректор, с пассивной коррекцией, но она распределена на два каскада.

Насоветуйте с ali транс повышающий для МС головы, желательно в корпусе.

Андрей, у тебя же есть для МС корректор. Сделай первый каскад на инструментальнике тихом или ОУ с усилением -10, питание возьми с готового корректора и будет самый щорс!

Сергей, есть да...
Это я хочу товарищу удалённо подарить.
У него такой же Lynx 04.
Конечно, можно прислать его ко мне и апгрейдить.
Но, это ещё печатку надо сделать, и реле.

Или, не стоит игра в трансы свеч?
И забрать у него корректор и сделать на ОУ?

Дайте однозначный совет: трансы в топку, делай на МС.
И дайте схему и модели ОУ для предваря, пожалуйста!
AD797 у меня 4 штуки есть, вероятно просяться как раз?

Созрел.
Написал товарищу, что будет на микросхеме.
Сделаю плату, отправит мне Lynx на доработку.
Плату покажу тут, для критики.

forum.vegalab.r...ll=1#post277465
forum.vegalab.r...ll=1#post296307
forum.vegalab.r...ll=1#post296800

Вот, нашёл.

Сергей спасибо!
797 у меня есть, так что выбор очевиден!

всем привет! RIAA103 я делал... Ну как делал: убрал из него спараллеленные конденсаторы, выходные буферы (поставил OPA1656, которые сами себе и ОУ и буферы), упростил донельзя источники питания. Ужал всё на платке 79*62мм. Пришлось поподбирать тип конденсаторов. Пока, как ни странно, рулят к73-17. Заказал новомодных C0G (появились большой ёмкости занедорого в продаже). Жду, а там продолжу эксперименты. ...Вот только не пойму никак: отчего Дмитрий ставит 100-килооомные резюки на вход. Я, пока не перепаял на стандартные 47, сильно мучился ушами от такого звучания.

А почему в JST-HN шесть проводов?

там три линии: +20V, GND, -20V. И каждая двумя параллельными проводками протянута

lgedmitry пишет: Ага, просто для надёжности продублировано, понял.
А откуда они берутся? Между мордой и перегородкой виден конденсатор и светик, с задней панели идут три провода. Это идёт переменка с трансформатора и из переменки получается первичное питание?

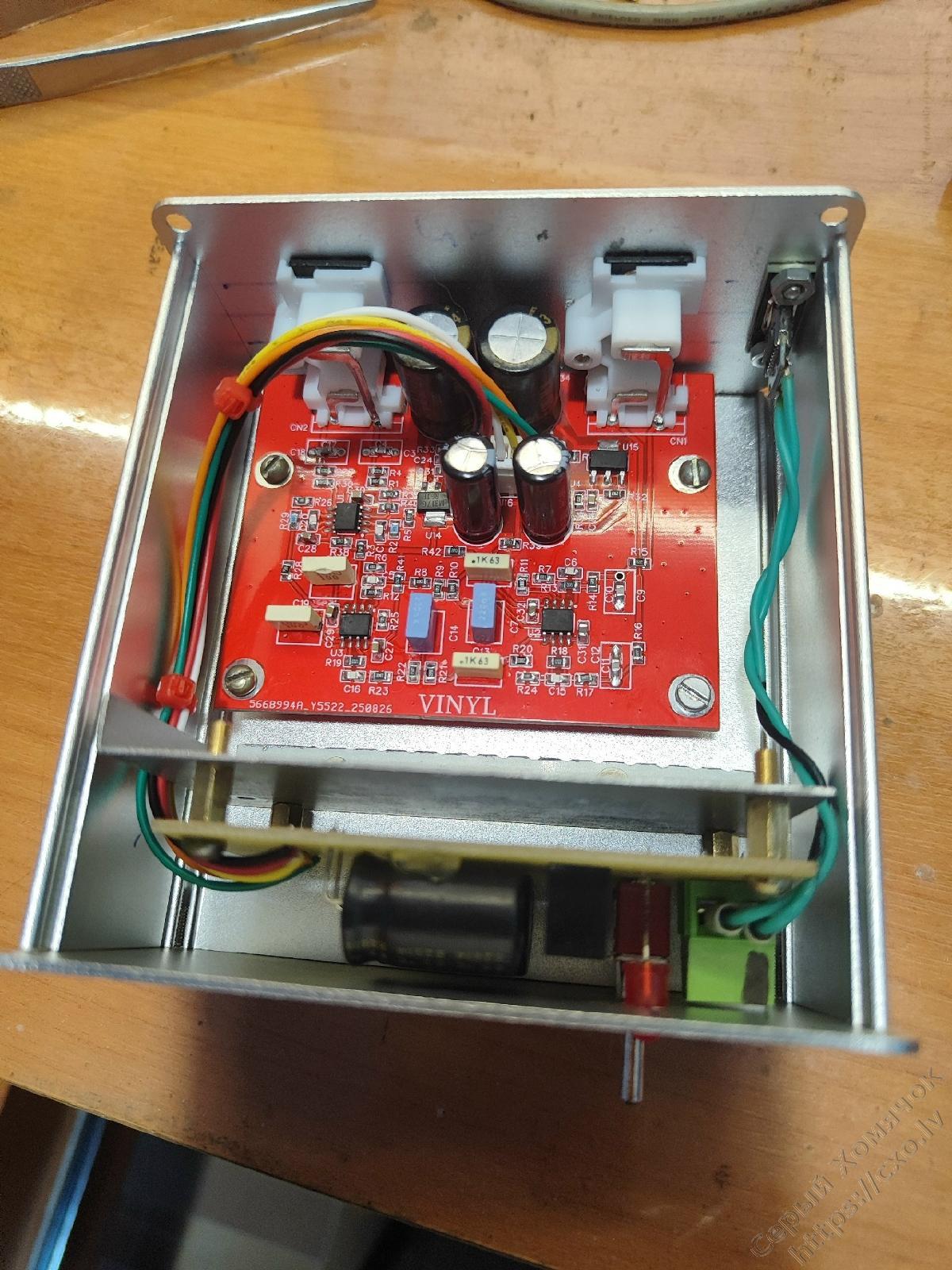

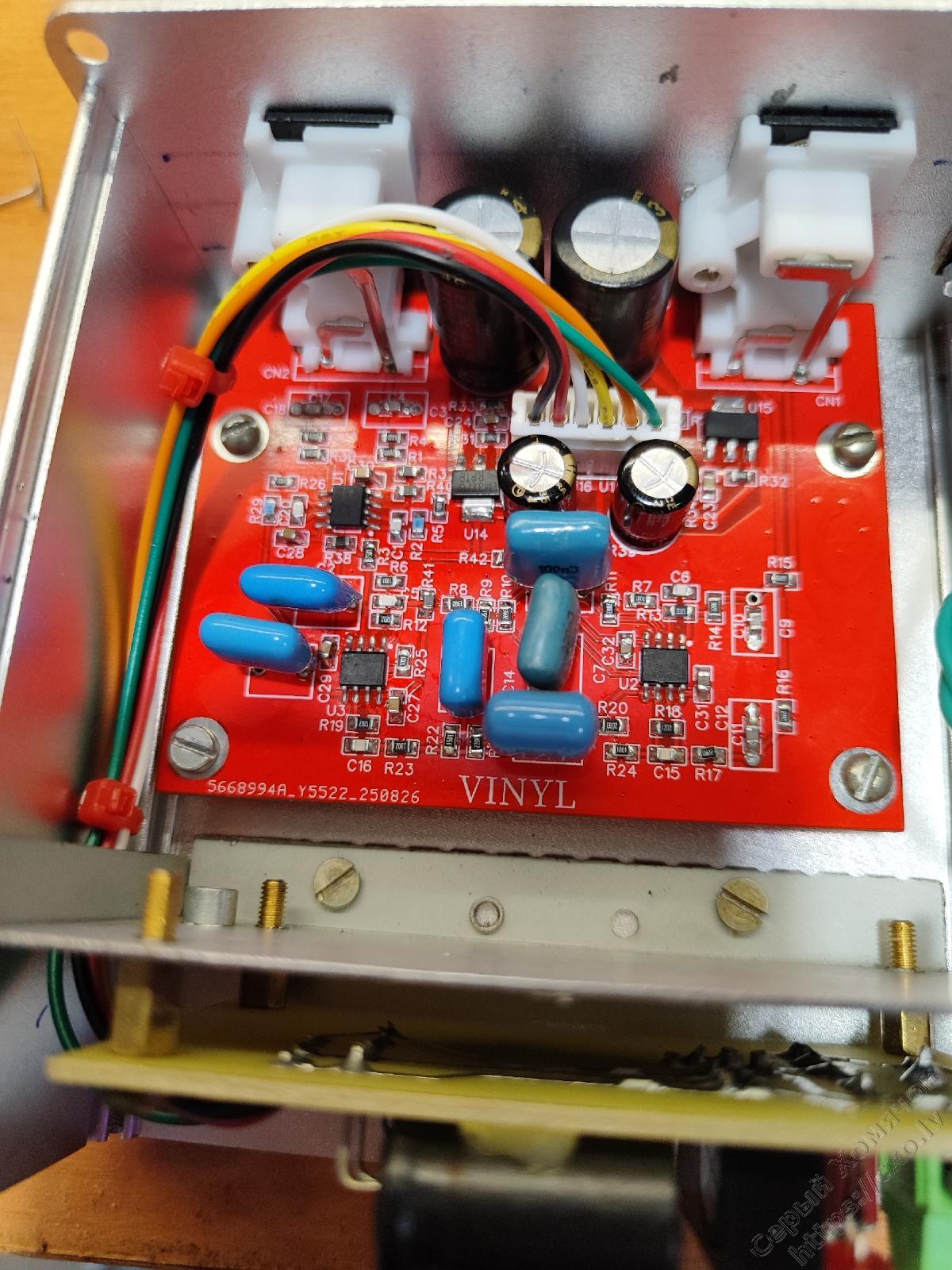

вот что там на вертикальной платке. И провода там два идут всего. 5Вольт УСБ-С. Вся система от телефонной зарядки работает. После этого, уже на красной плате, питание сперва проходит через резисторы по 100 Ом, потом упирается в конденсаторы по 470 мкФ, а потом уже идёт на стабы лм317\337, и уже после них +-15.5Вольта подаются на маленькие электролиты по 100 мкФ и на питание ОУ

если вдруг кому интересно, вот видео пока что сделанной работы: drive.google.co...iew?usp=sharing

А только у меня показывается только стол с монитором?

идя навстречу пожеланиям трудящихся: drive.google.co...iew?usp=sharing . И там на усилителе "МА12070" написано. Так вот, это неправда, если что. Это просто передние панели от того проекта остались - не выкидывать же

Не только у тебя

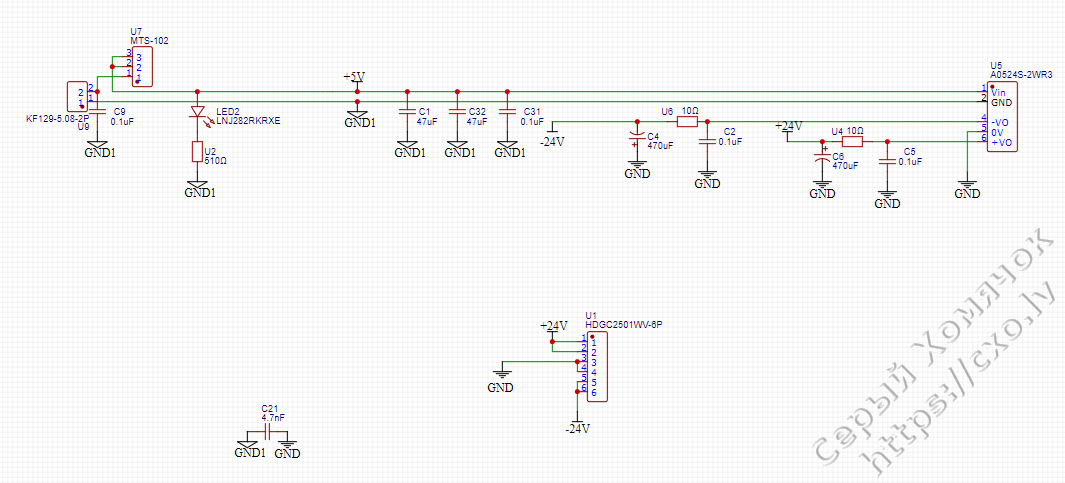

я себе благодаря схеме подсмотрел A1515S-2WR3 для АЦП.

lgedmitry пишет: Ну тут сразу с козырей, усато пушистых )))

Pyku_He_oTTyda пишет: Я же тебе ещё там в "преобразователе" говорил, что есть А1515 - как раз для тебя. Но жирненько было бы дот 24 вольт и линейником до 15 обратно.

Серег, я тут убедился, что не шипит)))
>> жирненько было бы дот 24 вольт - такие под заказ и конское количество надо брать.

Pyku_He_oTTyda пишет: www.aliexpress....6463941418.html - один доллар.

У нас немного разные алиекспрессы...
1524 я вообще не могу найти, вместо нее пихает 24хх разные...
А по твоей ссылке вообще не открывается
