ТЕМА: RIAA корректор с пассивной коррекцией.

Ulis пишет: Был такой Евгений Петров, разраб мафона Орбита МП-121 и не только. Надо было у него разработке учиться, когда он в 90ых и начале нулевых много тайн раскрывал...

Сергей, твоя задача по экранированию отработана в электрогитарах. Древесный корпус, конские импедансы, сложный профиль, вырвиглазный монтаж музыкантами
Любителями задача решается почти всегда самоклеющейся фольгой, медного скотча в продаже - вагонами, давно.
Проводящими красками (не первыми попавшимися конечно) работают только мастера, в серийной деятельности, поскольку в серии это технологичней. Ну, когда технология отработана и есть смысл отрабатывать. Разово - быстрей и лучше фольгой.

В студийных мониторах видел недавно фольгу налепленную

С фольгой всё не так просто: она, порой, не проводит с одного лоскута на другой. Есть у меня фольга. Может быть есть смысл её клеить на плоскачи, а соединять и углы дуть баллончиком.
Баллончик отлично работает: в коробку я запрессовал гайки М3, такие зубастые, они, по уму, для того, что бы их вплавлять. Так вот с угла на угол сопротивление меньше 200 Ом, и то, я думаю, что гайки контачат фигово. Одним словом - отличная штука, только стоит негуманно. И альтернатив я не нашёл.

А, припёр я наушники из дому. Отлично играет, просто отлично!
Как только привезут тонер я окончательно окороблю и отдам.

GREY пишет: Есть с условно токопроводящим адгезивом, как раз чтобы соединить слои. Смотреть спецификацию.
Если есть сомнения в надежности межслойного контакта, то можно пропаять стык-нахлест.

Ответы на большинство вопросов по экранировке, с учетом практики и эксплуатации
ebgdae.ru/artic...ding.materials/

В студийке (магнитная запись) бывают блоки в пермаллоевых корпусах, но это не случай сабжа. Нет трансов, нет и магнитных экранов.
А когда есть трансы, то экранировка намного сложней просто кожуха из пермаллоя. Сами трансы в своих экранах, обычно многослойных.
У меня таких блоков с десяток кило наберется, что там внутри мне рассказывать не надо.

В любительстве про это можно просто забыть - те кожухи в наколенном изготовлении не реализуемы, от слова абсолютно.

Закончил. Старший раб находится в восхищении. У него какие-то корректоры были аудиосифилитические, с лампами и без, с проводами толщиною в руку. Говорит, что как будто сдёрнули покрывало и он не ожидал, что так может быть.
Подробный отчёт следует позже.

Вот ещё: если трансформатор питания приткнуть сверху корректора, прямо вот вплотную над входами, то начинает гудеть. Если в другом месте - не слышно даже на максимально ввёрнутой громкости и абсолютной тишине. Т.е. можно вставлять БП прямо в корректор. Но появился у меня вопрос по магнитному экранированию, ведь кашу маслом не испортить: в разных промышленных изделиях экран то сидит на земле, то болтается в воздухе, так же как и медный виток из фольги на трансформаторе. По моему разумению виток должен землиться обязательно, а вот магнитный экран - опционально, если он экранирует и от электрического поля. Кто-то исследовал вопрос подробно?

cxo.lv/solder/p...izhnym-magnitom

Добил, и с корпусиной! Красавчик!

Там ошибок нет? Я стараюсь проверять, но у меня точно глаз замылен, так что если есть, то скажите.

Ошибок особо нет, но слог не твой. Как то сухо и коряво написал, аж удивительно.

Romanoff пишет: Не смотря на общую простоту, но и вообще там два раза по три детали, этот корректор заебал меня наглухо. Там ещё середина пути не пройдена, я просто завершил волевым усилием.

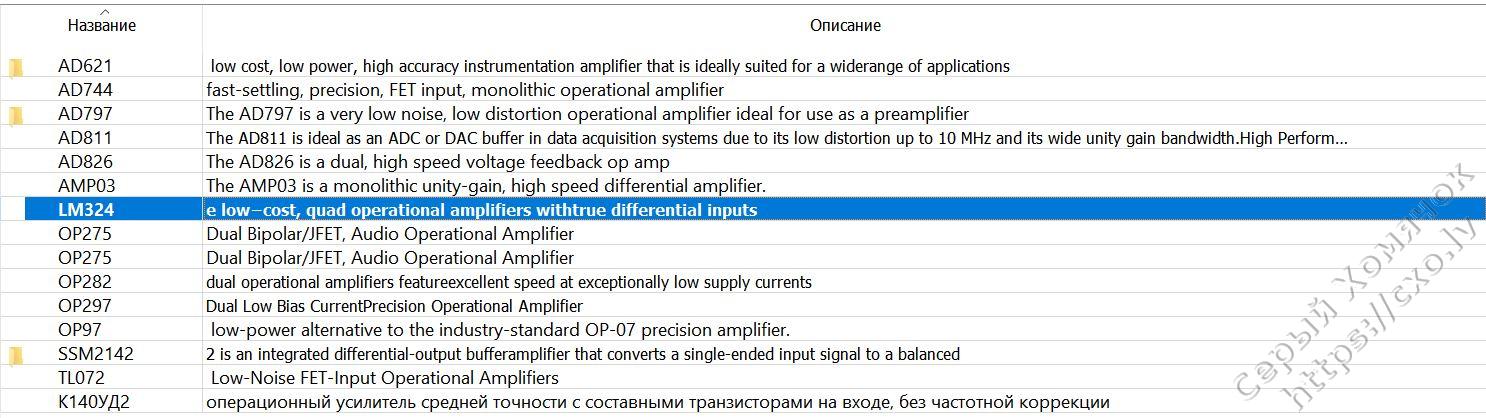

Нормальная статья, AD797 только убери из списка, он там не к месту.

Он, конечно, адски дорогой, заточен под малый сигнал по входу, но почему нет?
Ты, блин, как обычно, чуть подробней давай!

Очень геморный ОУ, в реальности. Его уникальные свойства в данном применении не уперлись, а побочки бороть - опухнешь. И еще и стоит немерено, практического смысла ноль.
Вот если бы это был пред для МС, тогда еще можно понять и простить...

Тогда первым и в инвертирующем включении.
Негде взять МС, прям захотелось попробовать.

Понял, завтра поправлю.

UPD убрал.

Я твёрдо!!! решил провести работу над ошибками, хочу сделать отдельно на просторной плате один канал и попробовать поковыряться со входными цепями, сделаю там сразу кучу площадок, буду ставить-снимать всякое. Но с пассивкой ситуация совсем так себе. Резисторы доступны, можно взять по 10 штук номинала, в среднем 2 евраса за десяток выходит. А вот с конденсаторами довольно засадно всё: или трухолы, или с точностью проблема, или 1000 штук, или цена даже не конь, а бегемот. Придётся смешанный монтаж делать, часть будет трухолами, наверное.
И с первым ОУ всё понятно, есть разумные варианты с ценой до пятерки, а если бабки прожигают ляху, то можно 843/845 купить по двадцадке, то со вторыми ОУ я пока не решил что ставить: там тоже усиление к 30дБ, в ОС резистор большого номинала, и так оно будет шипеть. Хочется что-то подобрать малошумящее, всё таки мой выбор LM318 я бы сейчас назвал оптимистичным. Не думаю, что там много можно откусить от шума, но всё-таки можно.

Вот купил на Али.

Так что точно сделаю ещё раз, теперь не торопясь.

Тот, который собранный уже, на сибиятнах не паршивил?

Есть коробочка с ОУ, если что захочется, пришлю.

Pyku_He_oTTyda пишет: Нет, точно нет. Звук хоть открытый, но без присвистов точно.

Pyku_He_oTTyda пишет: Нененене! Сейчас эта пересылка - большущий геморой. Я тестер свой выручал несколько месяцев. Микросхемы провезти можно, конечно, чё в карман и всё, но ведь придётся кого-то просить. Я лучше просто куплю, стоят не смертельно. Так что спасибо, но нет!

Нужно только выбрать, что именно покупать.

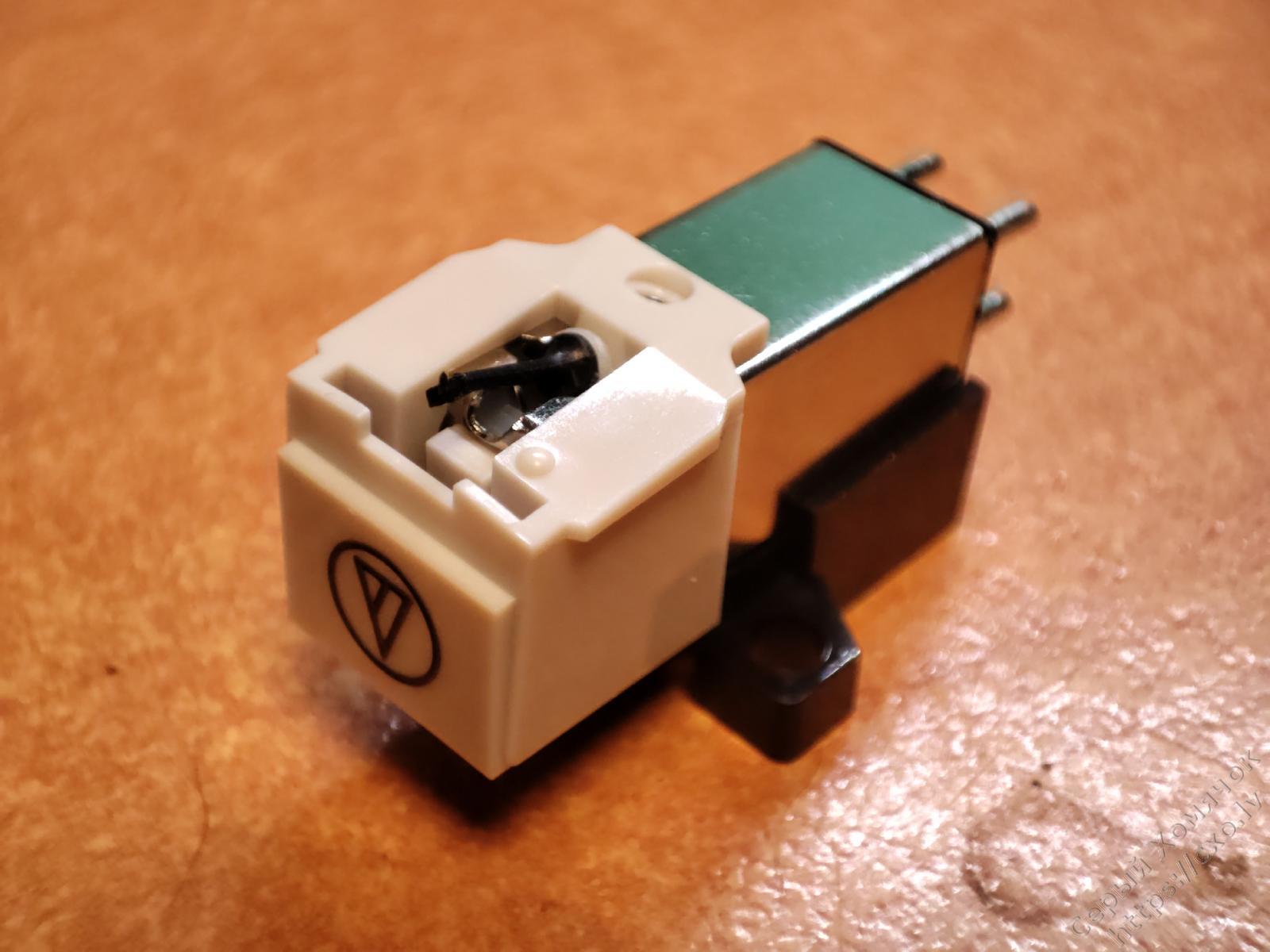

Достал я Арктур, прикрутил голову и пустил на наушники. Ну что, плакать и слушать, слушать и плакать. Я старый глухой марабу, но даже для меня это непереносимо: шумный, любимые сибилянты, разный уровень поканально и даже я слышу разную АЧХ. Это пиздец, товарищи! Вот прямо совсем пиздец!
Что там такое кривое я не знаю, что голова китайская может быть, что корректор, что сажа от пожара. И руки я испачкал. Надо его раскидать на атомы и помыть обязательно, а то как чумардос я от этого проигрывателя.
Сама вертуха, механически, работает, крутит ровно, не работает автостоп и по кнопке стоп не останавливается, только если тонарм повернуть домой.

Я в печали, с таким звуком даже детские сказки слушать нельзя. Опечален, разочарован, запихаю его обратно под стеллаж пока. Нужно подождать и остыть.
Проигрыватель старшего раба играл БОЖЕСТВЕННО, хотя и там я знал до чего можно доебаться. Печаль...

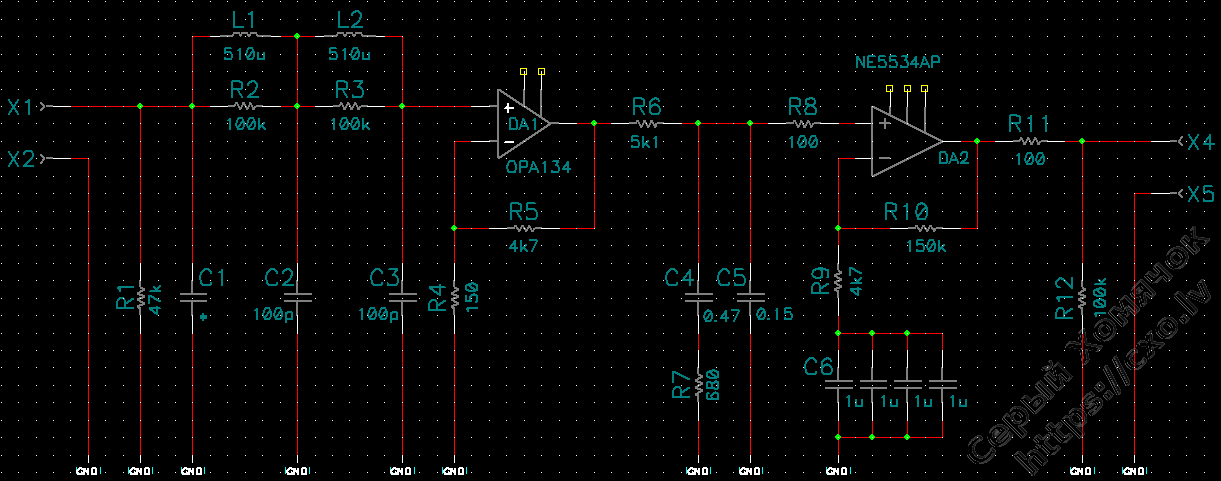

Я вот тут подумал: у меня есть ещё два корпуса OPA134 в дипе, могу их использовать как первый ОУ, а на место второго можно смело поставить NE5534 - они малошумные, с малым, относительно, смещением и они есть, я просто пять штук докинул в прошлый раз, когда у поляков детальки покупал. Есть противопоказания?

Делать надо на трухолах: я понимаю, что у меня не завод и один экземпляр, но из-за пассивки цена пухнет в разы! Резисторы 0,6 ватта у меня есть со старых времён, конденсаторы можно купить. А если на СМД, то конденсаторы всё равно штыревые придётся ставить, резисторы покупать (правда они останутся - брать не меньше 10 штук каждого номинала), единственный плюс - можно купить современные ОУ, которые лучше. Но их надо покупать, а эти у меня просто лежат.

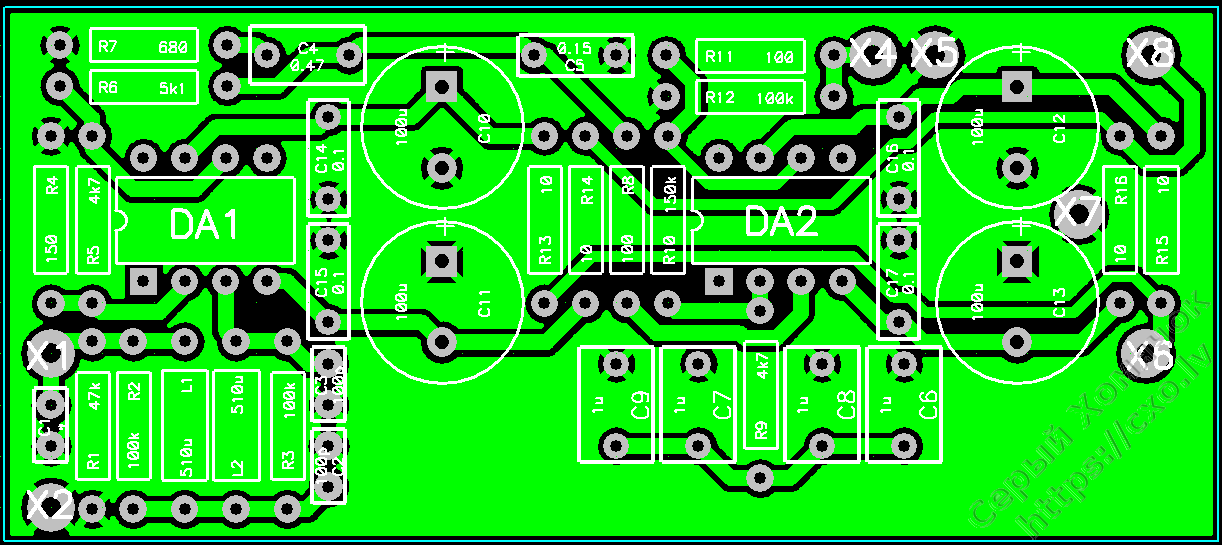

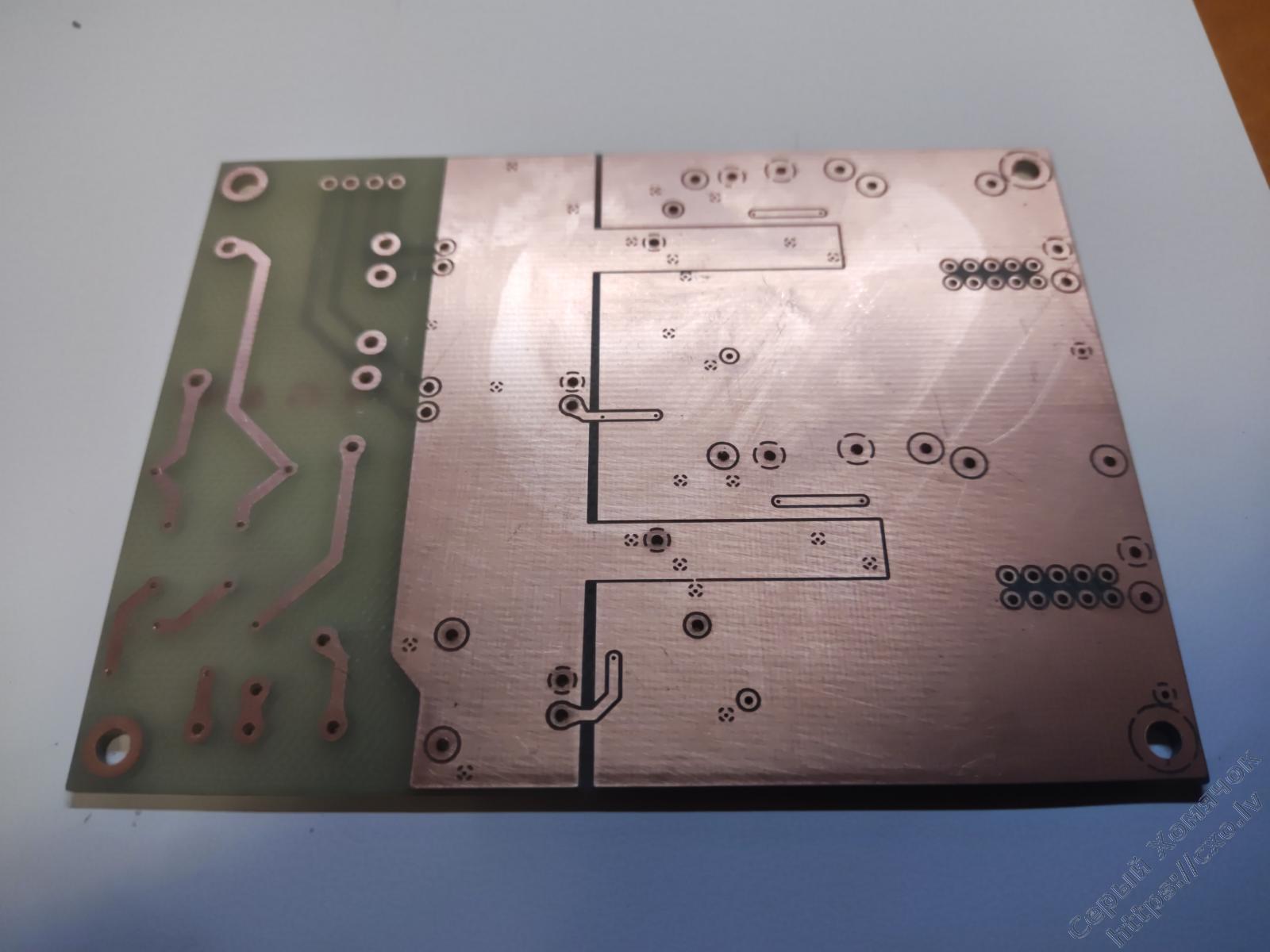

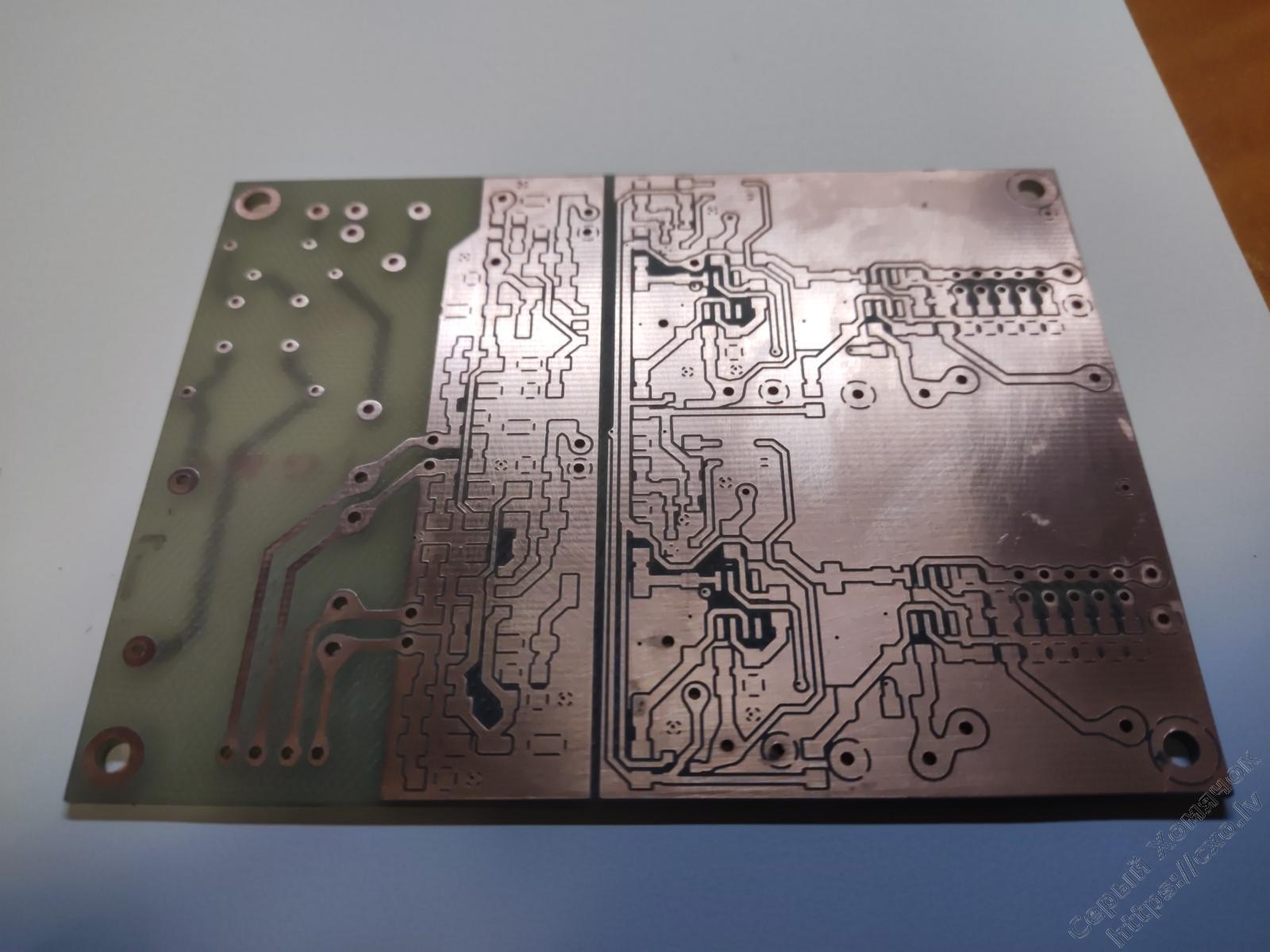

Вырежу платку с кучей площадок во входной части, попробую всякое. Не даёт мне покоя идея с двумя последовательными индуктивностями на входе: вызов мобильника глушился очень здорово, значит и другие помехи из эфира глушились. Катушки поставить поменьше, зашунтировать их резисторами, а вход ОУ воткнуть в землю конденсатором так, что бы всё, что выше 100кГц не проходило должно же получится хорошо, а если катушки будут стоять рядом, то и магнитную составляющую они не должны собирать из эфира. А?

И, я просто жопой чувствую, что старший раб дозревает купить себе МС голову, но у меня почти готов ответ Ч-лену: у меня захомячено два корпуса LT1037, на них можно сделать!

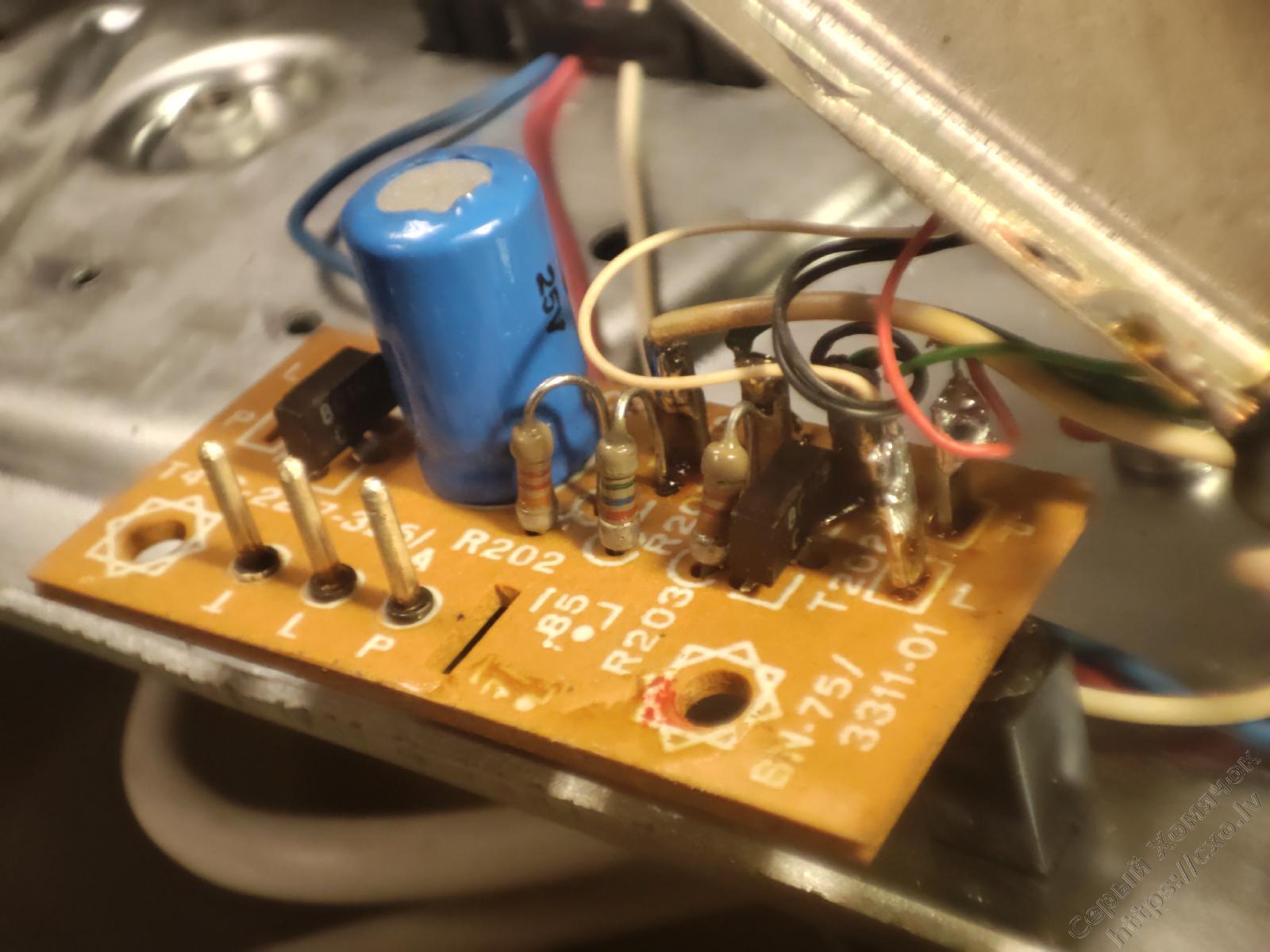

Вот такую херозу обнаружил внутри Арктура:

Коротит входы. Надо будет ампутировать.

Сегодня разобрал его, надо вымыть и новые петли напечатать, одна старая уже сломалась, вторая под вопросом.
