ТЕМА: Про керамические конденсаторы.

Про керамические конденсаторы. 1 мес. 1 нед. назад #1

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок

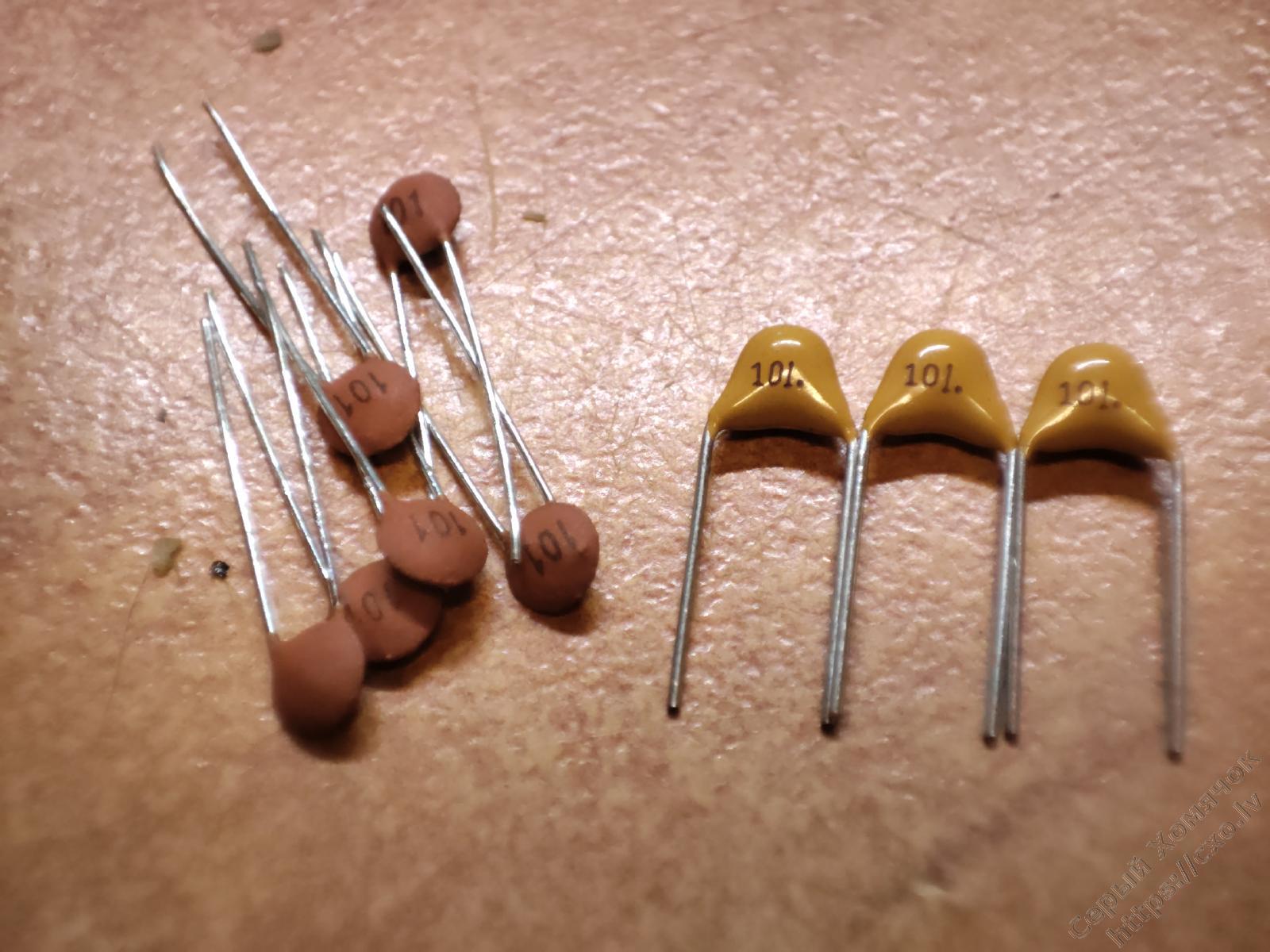

Какие конденсаторы лучше, слева или справа?
Сергей
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 нед. назад #2

Справа как правило лучше (бывают разного качества). Слева - самая дешевая трешанина.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 нед. назад #3

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Openreel пишет:
Справа как правило лучше (бывают разного качества). Слева - самая дешевая трешанина.
Я так и думал. Надо попробовать погреть и посмотреть.
Но, теоретически, и тот и тот должен быть многослойный НПО, разве нет?
Сергей
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 нед. назад #4

  • Ulis
  • Ulis аватар
  • Не в сети
  • А вот и я! (с)
До 200пФ будут точно np0.
У нормальных производите6лей до 300пФ.
«Умные нам не надобны. Надобны верные» (с)

Пока горит огонь в груди,
Ты часто жало не луди.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 нед. назад #5

Левые встречал только в лютом дешмане, даташитов не видел. Западные радиолюбители лет 20-25 назад их не жаловали и старались заменить на что-то приличное. В радиочатотных цепях конечно.
Выпускают и по сей день, группа Ceramic Disc Capacitor. Среди них есть человеческие сертифицированные (safety type, они внешне другие) и типичный хлам. Твои явно не из первой группы. Китайцы такое продают штабелями под аббревиатурой CCD.
Примеры от производителей
www.jackcon.com...c-capacitor.htm
fenghua.com/pro...pacitor-zh.html

Можешь искать на дигикеях и маузерах, но без меня.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #6

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Провёл минимальную лабораторную работу - измерил на холодную и подогревая феном со 100°С, три фотки, конденсатор, на холодную, на горячую:






Сергей
Последнее редактирование: 1 мес. 1 день назад от GREY.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #7

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Сергей
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #8

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Сергей
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #9

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Вот так нагревал: заклинил фен на столе грузом и дожидался "устаканивания" показаний моста:


Вот что внутри у жёлтого конденсатора:


Супермакро не получилась фотка, к сожалению, но там совершенно милиписечного размера СМД конденсатор, я так понимаю. Моими глазами его плохо видно, настолько он мелкий.

Ну, выводы однозначные: жёлтые конденсаторы - хорошие, красные - макеты.
Сергей
Последнее редактирование: 1 мес. 1 день назад от GREY.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #10

  • Ulis
  • Ulis аватар
  • Не в сети
  • А вот и я! (с)
GREY пишет:
там совершенно милиписечного размера СМД конденсатор, я так понимаю.

Точно так
«Умные нам не надобны. Надобны верные» (с)

Пока горит огонь в груди,
Ты часто жало не луди.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #11

Вот эти круглые этобл что? У них походу допуск 50%! Ахренеть!
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 1 день назад #12

Круглые это китайский ответ нашим к10-7 :lol:
Есть три базовых класса керамических материалов, их так и называют 1,2,3
класс 1 - NPO и подобное
Класс 2 - X**
Класс 3 - Z**, Y**




Вполне законный вопрос - назачем это ваще делают, когда есть x*
Керамика класса 3 обладает самой большой диэлектрической проницаемостью и наиболее низкой ценой. Для конченой бытовухи, работающей преимущественно в комнатной температуре - и так сойдет, массовый покупатель хочет цену ниже плинтуса, другую разницу он не заметит.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 18 ч. назад #13

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Grigori G. пишет:
Вот эти круглые этобл что? У них походу допуск 50%! Ахренеть!
Оптимист какой! 104 вместо 100 нан дал, после подогрева, 25 нан. Скромно -75%. Массогабаритный макет, не более.
Надо попробовать их напряжением высоким пострелять, у меня есть постоянка 90В от одного блока и 300В на другом. Можно попробовать.

Ну, в прошлый раз неудачный конденсатор был. В этот раз выбрался получше, измерял Риголом, лень было раскочегаривать мост.



Подкинул сначала двухполярный ЛБП, от верха до низа почти 90В, не, ничего не произошло. Тогда подкинул Б5-50, он умеет 300В на выходе делать. Сразу поставил 100В. Добавлял по 10В, ток выставил 1мА, дошло до 210В и конденсатор с вонью превратился в резистор 80Ом. Визуально не изменился, да и не мог, я же ему 1мА поставил. Ну его нафиг, выстрелит, на самом деле, в глаз попадёт, не, не нужно!
Неплохой результат, на мой взгляд. Можно думать, что рабочее напряжение 100В, я думал, что 50. В любом случае говнище.
Сергей
Последнее редактирование: 1 мес. 17 ч. назад от GREY.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 16 ч. назад #14

Там не только от температуры плывуны. возьми любой пленочник примерно на 1мкФ(кратно больше керамики), последовательно прицепи тестовую керамику. От точки соединения берем резистор на 1 МОм или больше. Дальше цепляешь этот бутерброд на RLC метр, керамика с холодного конца, пленка с горячего, а смещение подаешь между корпусом бнц и резистором. Узнаешь много нового про керамику.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 15 ч. назад #15

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Openreel пишет:
Там не только от температуры плывуны. возьми любой пленочник примерно на 1мкФ(кратно больше керамики), последовательно прицепи тестовую керамику. От точки соединения берем резистор на 1 МОм или больше. Дальше цепляешь этот бутерброд на RLC метр, керамика с холодного конца, пленка с горячего, а смещение подаешь между корпусом бнц и резистором. Узнаешь много нового про керамику.
Т.е. берём плёнку на порядок больше и ей отсекаем постоянку от прибора. Интересно, попробую.
Сергей
Последнее редактирование: 1 мес. 9 ч. назад от GREY.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 мес. 10 ч. назад #16

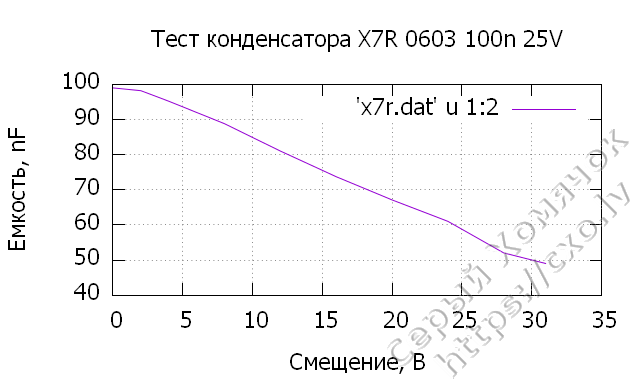

Пленка 2.2 мФ, резистор смещения 2.2 МОм, параллельно ему через кнопку 1кОм, тестовый конденсатор 0603 100нФ 25В
Подаем напряжение, кратковременно замыкаем кнопку для быстрого заряда. меряем устаканеное, меняем напряжение, цикл повторяем.




График считать приблизительным - мерялось абы как, даже флюс не смыт.
Последнее редактирование: 1 мес. 10 ч. назад от Openreel.
Администратор запретил публиковать записи гостям.

Про керамические конденсаторы. 1 нед. 6 дн. назад #17

  • GREY
  • GREY аватар
  • Не в сети
  • Новичок
Ничего делать не буду, ты уже всё сделал. Суть понятна.

А если переменку подать слышно?
