ТЕМА: Вопросы по подбору деталек

Мы тут щас осваиваем китай весь, который доступен. Поэтому рады любой фигне, которая работает ))

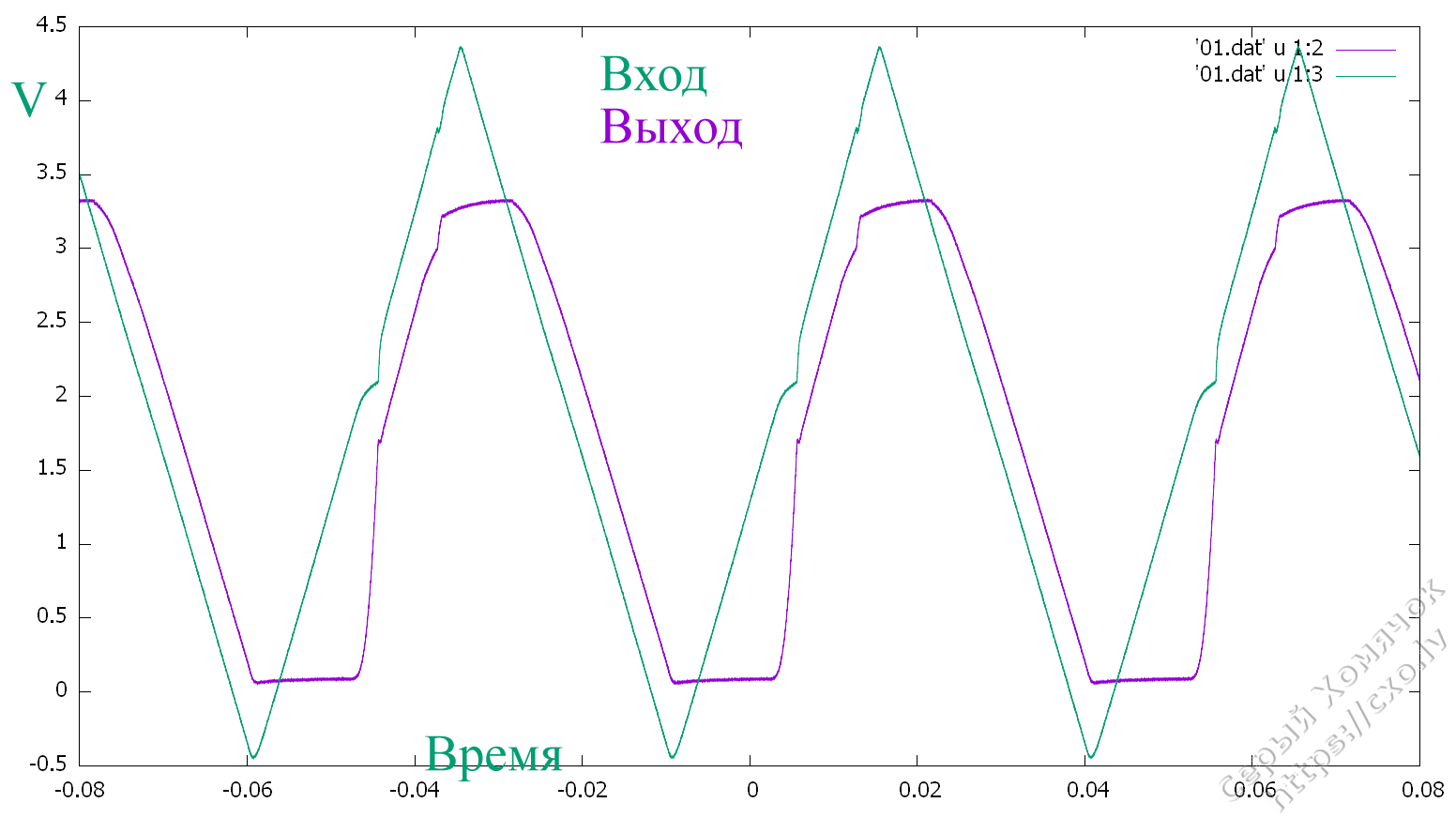

GREY пишет: Ручки функциональник изумительно крутит, вот этот стаб снят риголоским скопом и график гнуплотом по сохраненным данным. Выходное функциональника 50 Ом.

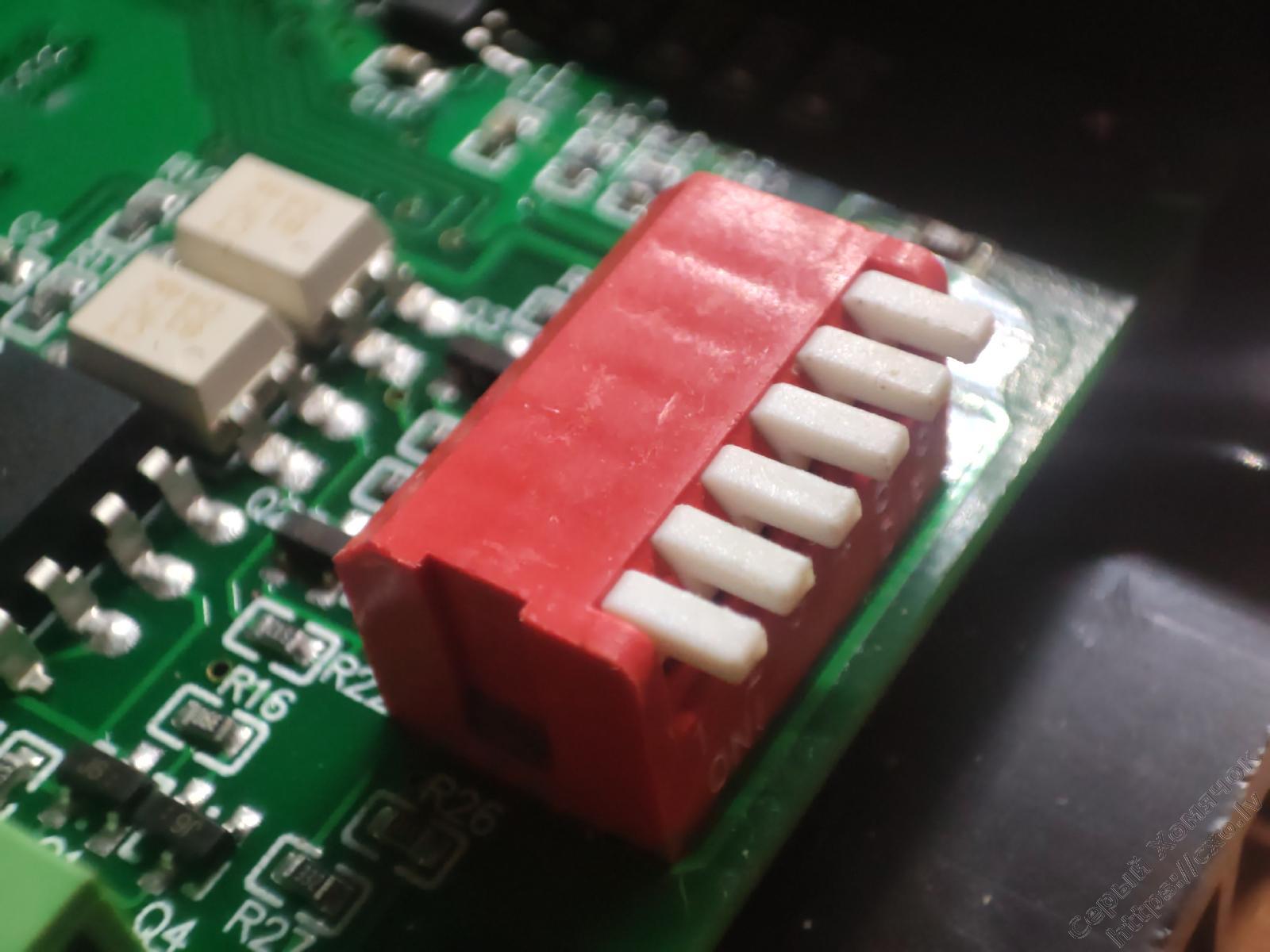

Как называются такие переключатели? Прокатит ли такими переключать конденсаторы на входе фон-корректора?

DIP switch вроде называется

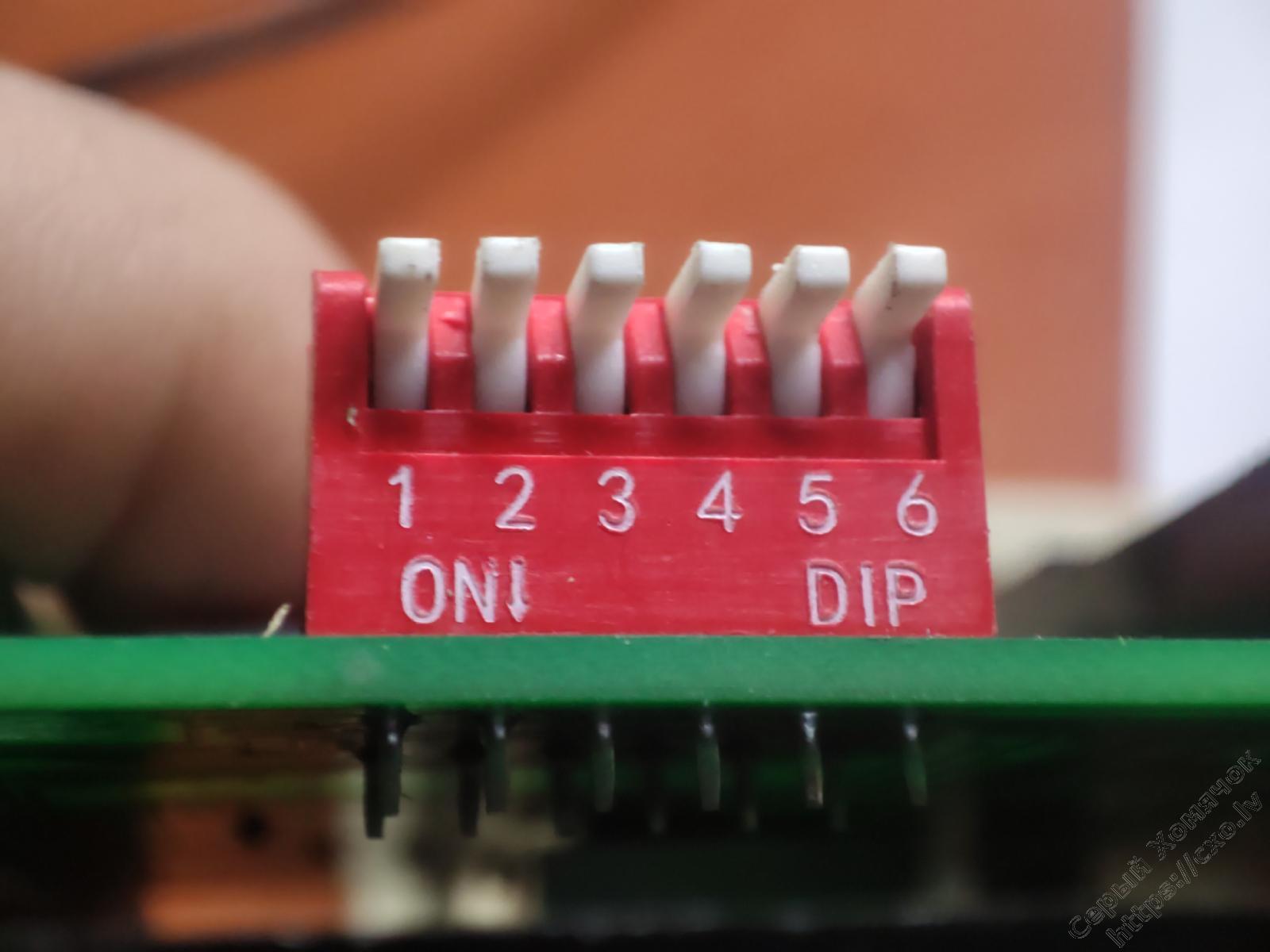

GREY пишет: Боковые называются dip switсh piano, их лучше избегать для любых целей, плоские (не боковые).менее глючны.
Пафосными брендовыми - возможно, надо смотреть ДШ. Обычный дешман на малых токах работает плохо, во вменяемом аудио такое не ставят даже на большие сигналы.

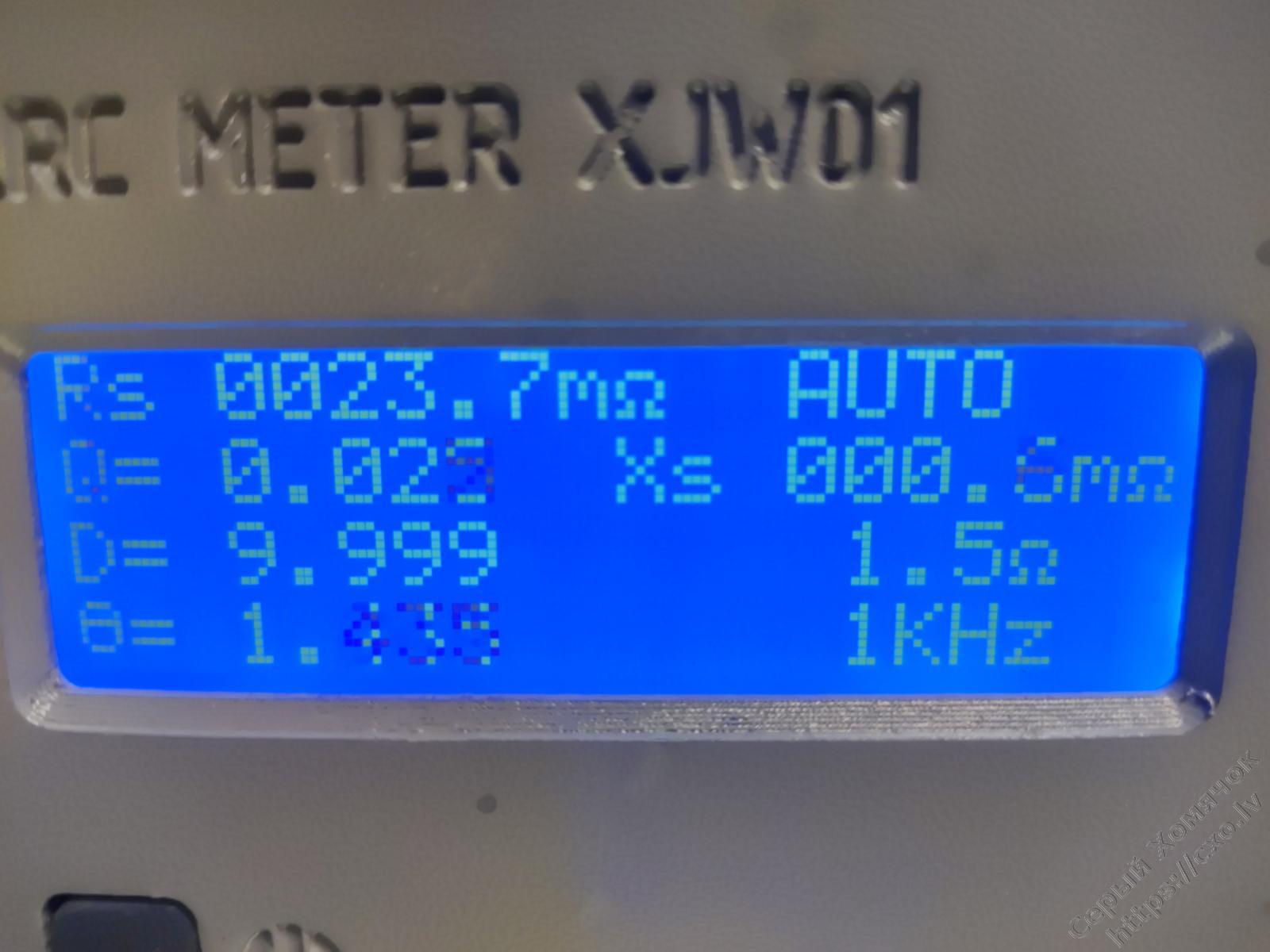

За копейки лучше поставить банальный джампер. У джамперов тоже бывает разное качество, но даже самые днищные по измерениям ~50 миллиом.

Если в даташите есть золотое покрытие (golded plated) , то на малосигналке нормально они работают.
Я правда плоскими пользовался только

Голд там обычно самоварный, надо смотреть специфицированную толщину голда и приличное количество циклов. Бывает даже емкость специфицирована.
Тогда количество претендентов резко уменьшается до единиц. И даже в этом случае не видел с толщиной голда толще микрона.

Спасибо всем!

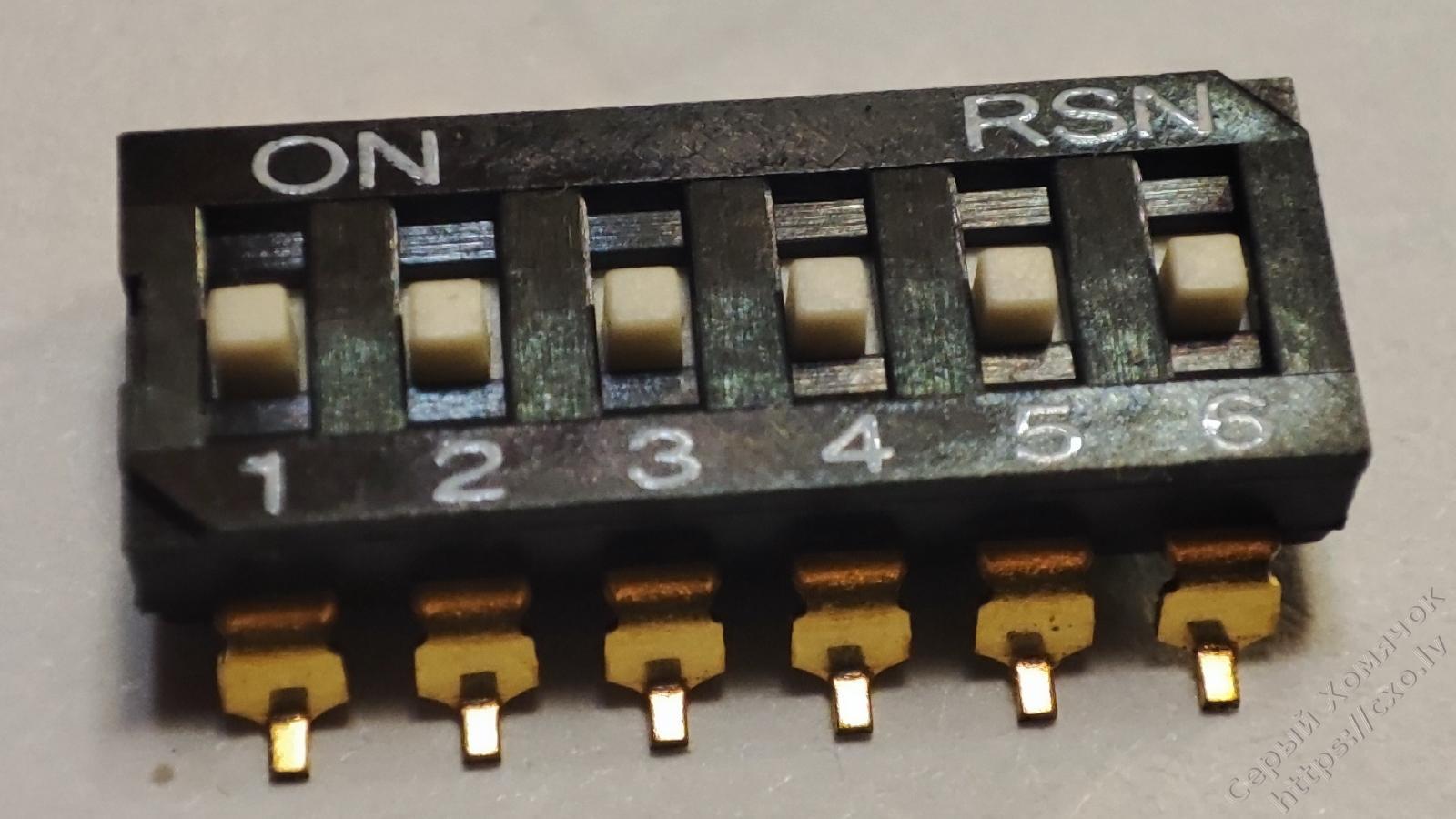

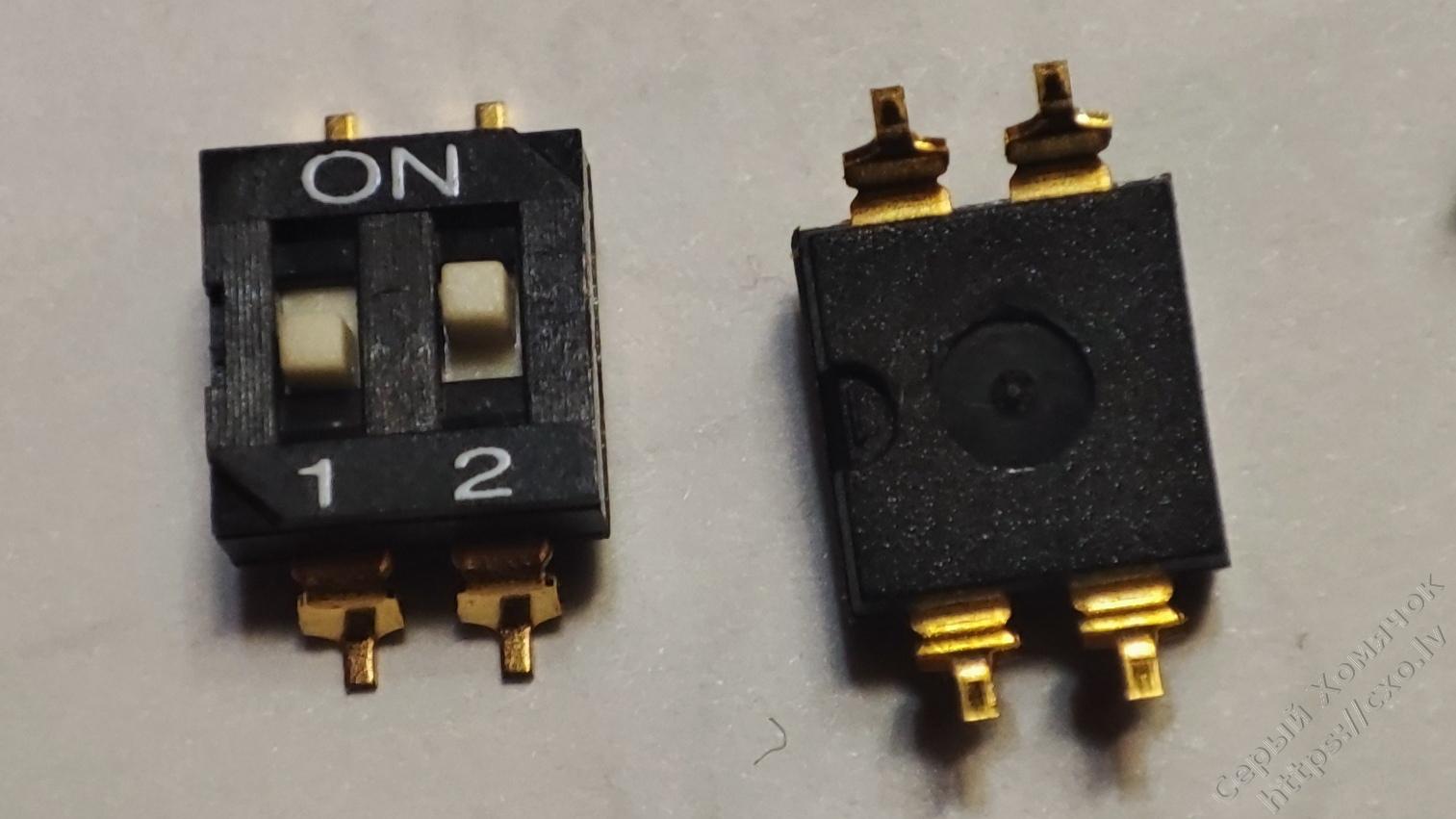

Нашёл, что их три вида: плоские, вертикальные и угловые. Просмотр даташитов не фига не показал аномалий от расположения переключалки, так же что неизвестные производители, что ТЕ или Омрон указывают 50мОм сопротивление контактов, выносливость 2к переключений и 100мОм в конце жизненного цикла. Это, я так думаю, что просто протирается покрытие. В моём случае 2к переключений = бесконечность. И, я так думаю, сопротивление будет ниже обещанного в даташите, всё же указывают наихудшее возможное значение. Мне нужны горизонтальные, так думаю, так что всё ОК и исследовать вопрос дальше не буду.
Это всё про переключатели с золотым покрытием, местами просто пишут золото, местами золото по никелю, но я думаю, что везде золото по никелю. По цене, в толстом каталоге, тоже нет разницы что покупать.
Интересно, что в некоторых даташитах строго указывают, что паять в состоянии выключено.
Я хочу подключать конденсаторы на входе фон-корректора, поставить 50-100-200пФ и припаять 20-30пФ. С учётом ёмкости кабеля, примерно 100пФ, должно хватать на головки, которые спрашивают маленькую ёмкость, которым будет хватать впаянного конденсатора - 120-130пФ выйдет, а если подключить всё, то будет 470-480пФ - вроде как раз на всякие малоиндуктивные, которые просят от 400 до 500пФ. И это будет сделано за деньги и конечному пользователю, так, что бы он мог клацать не разбирая.
Себе я сделал как раз с джамперами. Вернее ещё не сделал, в процессе.
Верны мои рассуждения?
Ещё раз спасибо!

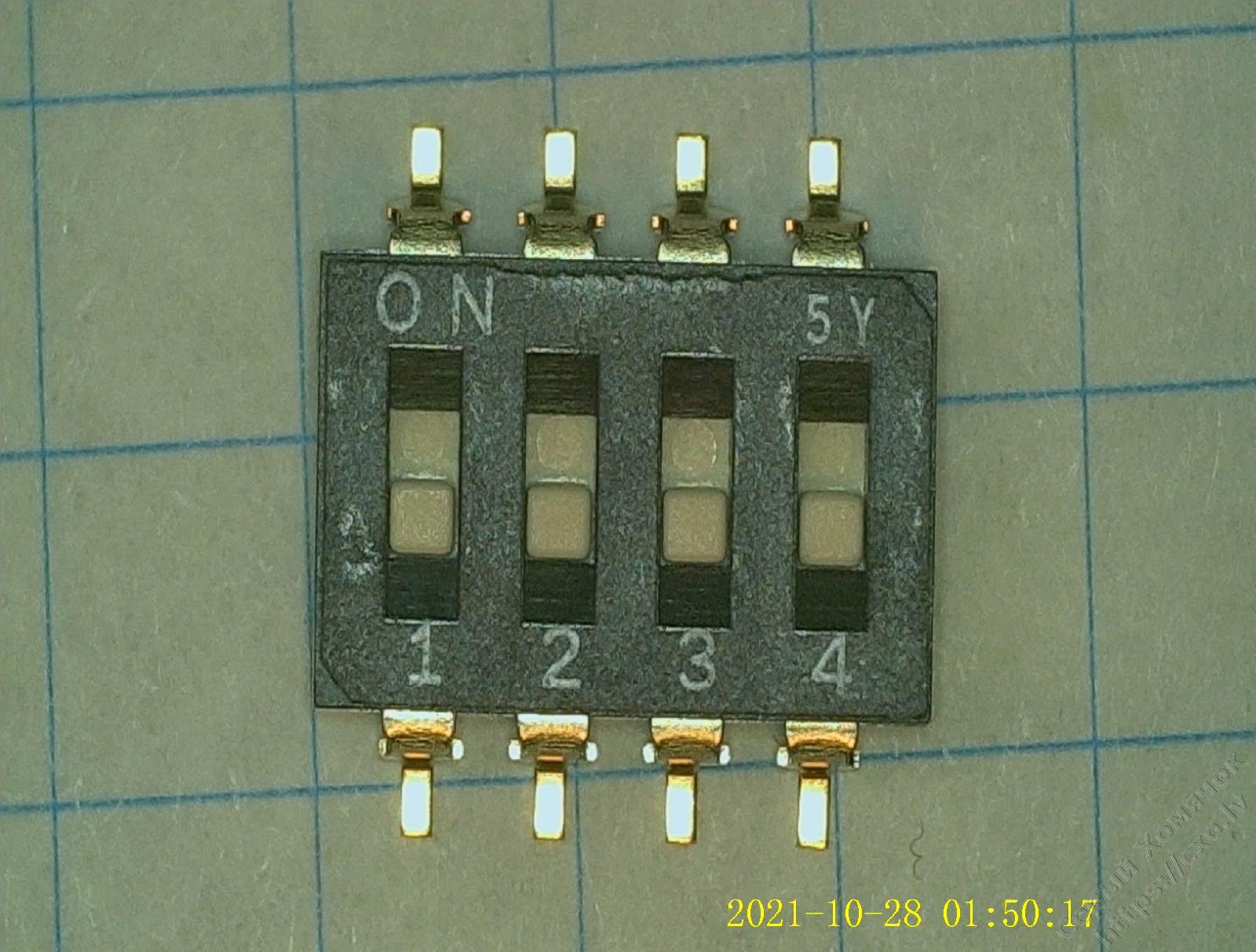

UPD да, почти везде указана ёмкость не более 5пФ. А вот с большим количеством циклов я ни одного не увидел. Или не указано покрытие контактов, тогда или 100мОм сопротивление у нового, или 50мОм и 1000 циклов, а если с золотом, то все 2к переключений и 50мОм и 100мОм в конце жизни.

C&K BD03AV

аттач не цепляется.


10к циклов.
У кого видел специфицированную толщину - не помню.

По опыту с дешманом (несколько тысяч в эксплуатации) пиано дохнут чаще плоских. Задают адрес в сети или режим работы, сугубо цифровой сигнал, ток 0.5мА.
Потом мы вовсе отказались от дипсвичей, перейдя на софтовый конфиг.

Есть некоторый опыт с смд плоскими дипсвичами у меня дома. Качество контакта лучше дешмана, но вот пластик движков легко уходит в минус после нескольких десятков переключений.

Во! Нашлась парочка.
Такие использовал. Точно голдед. Вроде в Эльфе брал...ооооочень давно.

Сейчас будет непростой вопрос: нужно где-то найти MEGA64M1-15MZ или, если есть, его замену пин-то-пин. Именно QFN корпус нужен. И именно в нём нет нихрена.
Нужно несколько штук для ремонта, где купить я не нашёл, с продукцией Атмела не знаком, может есть замена?
Любые мнения, в плоть до похмельных приветствуются!

GREY пишет:
ATMEGA64M1-MU это не оно?
В Маузере -MU есть

Походу разница такая:
ATMEGA64M1-15MZ это Automotive исполнение, до +125С, корпус VQFN32
ATMEGA64M1-MU это обычное коньсьюмер исполнение, до +85С, корпус QFN32
Это я на Маузере прочитал, лучше перепроверить где-то на сайте Микрочипа

Вроде оно, спасибо большое. Заказал парочку.

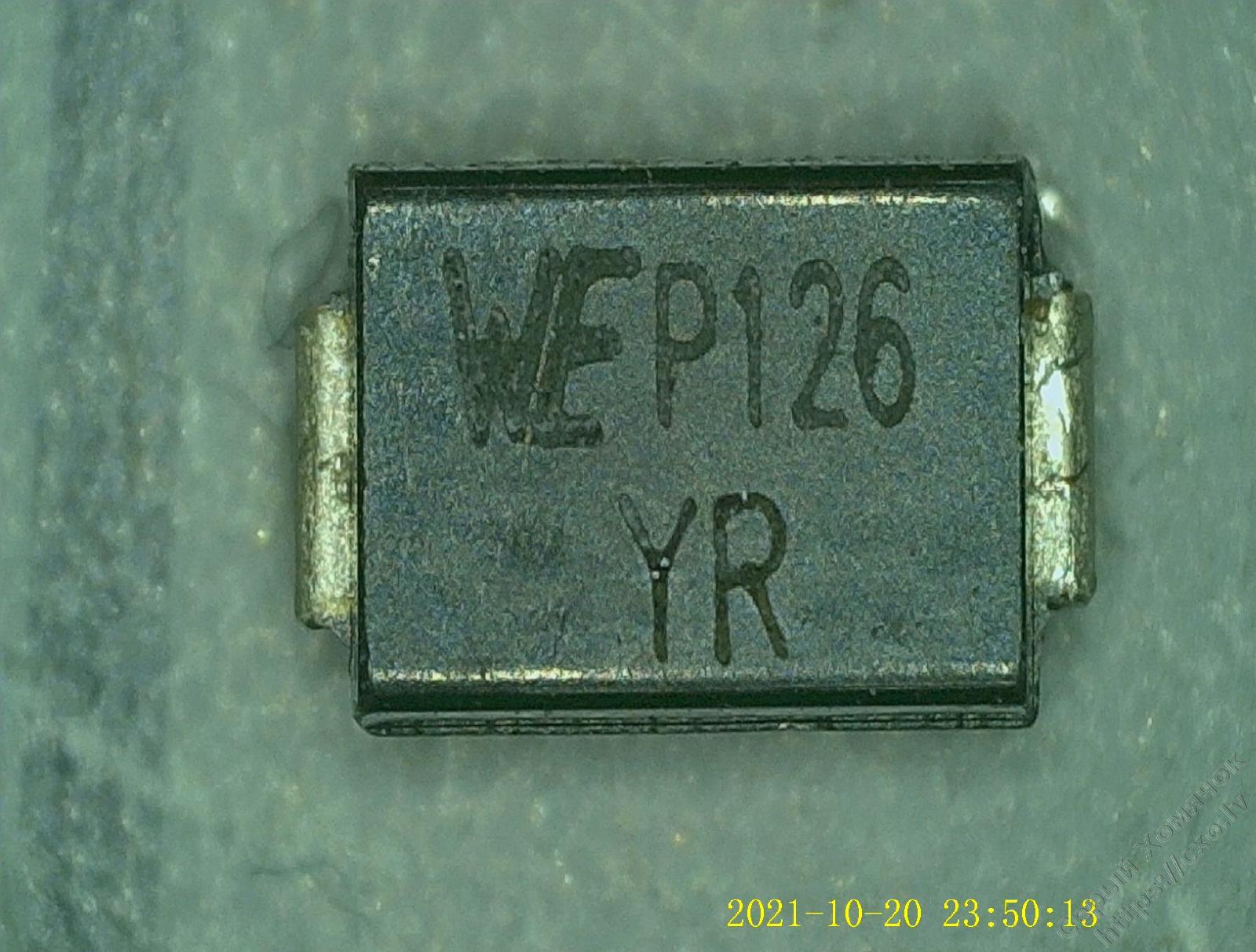

Стоял поперёк питания 12-24В, дали много вольтов и он теперь коротыш. Корпус, я думаю SMA. Что это, сапрессор/TVS или ещё что-то модное?
Дело своё сделал, испарились дорожки на плате, тоненькие.Остальное я изпочинял, но отдавать без защиты не хочу, они там талантливые и смелые, сожгут.

Тут поройся

www.we-online.c...roducts/WE-TVSP

Ulis пишет: Не нашёл бы сам никогда! Спасибо!
www.we-online.c...t/824501401.pdf

www.tme.eu/lv/r...al-electronics/


Обещают 50мОм максимум, правда за 1000 циклов. В моём случае точно хватит.

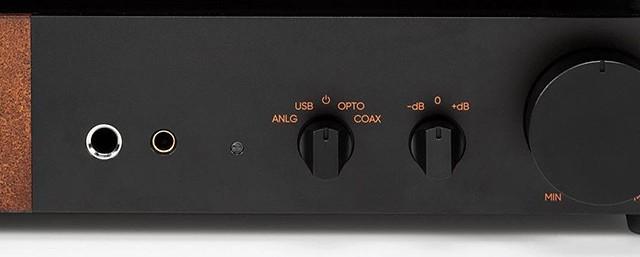

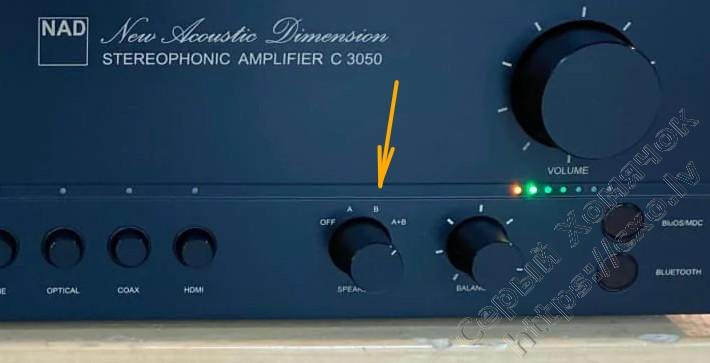

Как можно сделать вот такие переключатели-крутилки на 2-3-4-5 положений?
Может есть что-то стандартное?
Ставить галетник човсем не хочется.

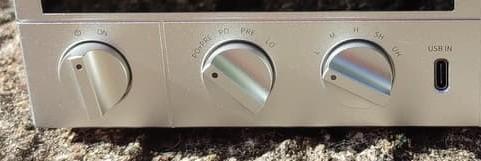

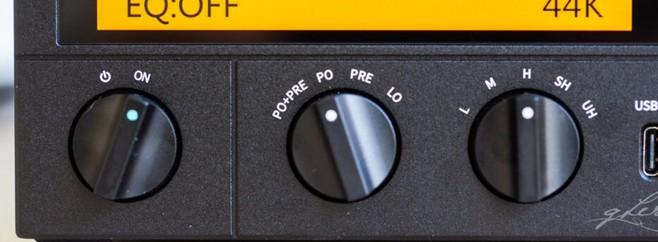

Но хочется именно вот такого типа переключалки либо с круглыми, либо с плоскими кнобами. Чтоб смотрелось прилично, может даже слегка винтажно, но без фанатизма.









У продаванов в основном либо громоздкие галетники, либо здоровые модульные переключатели для электрощитов.
Наверняка ведь есть какие-то небольшие, размером с небольшой потенциометр?
Токи и напряжения надо коммутировать совсем небольшие - 5в логика.

ali.click/bual31r

ali.click/kxal31d

У меня такие были в закладках.

Pyku_He_oTTyda пишет: Супер! Спасибо, походу то что надо.
Рукояток к ним еще поищу красивых.

ЦАПовый вопрос - есть два совершенно разных источника I2S, как бы их скоммутировать на один ЦФ чтобы переключаться между ними? Может мультиплексором каким-то? Есть что-то на примете из 74 серии чтобы 4 + 4 линии на входе?
У меня есть еще Фуджиковские сигнальные релюшки с золотыми контактными группами A5W-K, но я не уверен, что реле лучше чем мультиплексор в данном случае...

74xx257

Grigori G. пишет: Возвращаясь к конденсаторам.

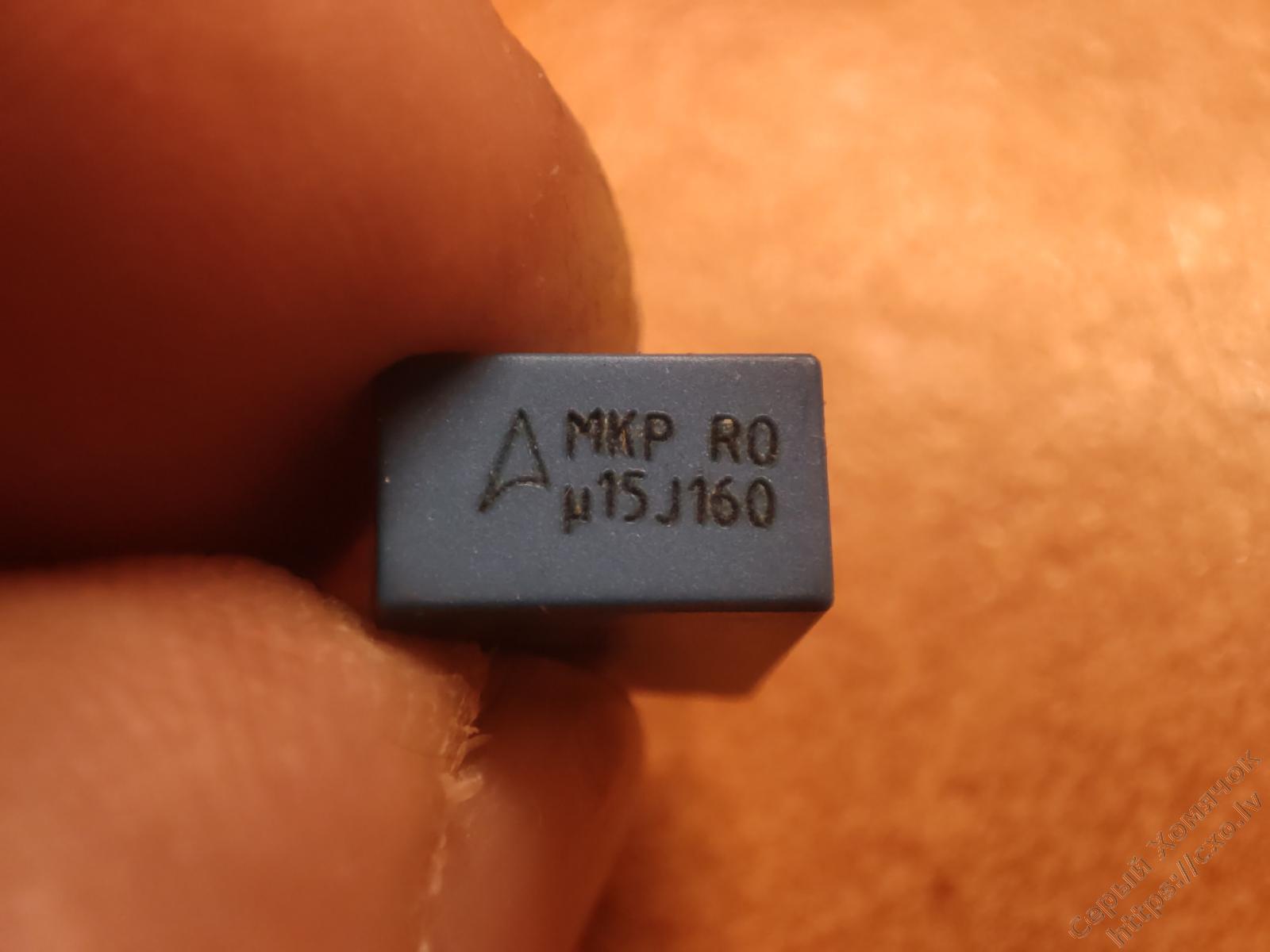

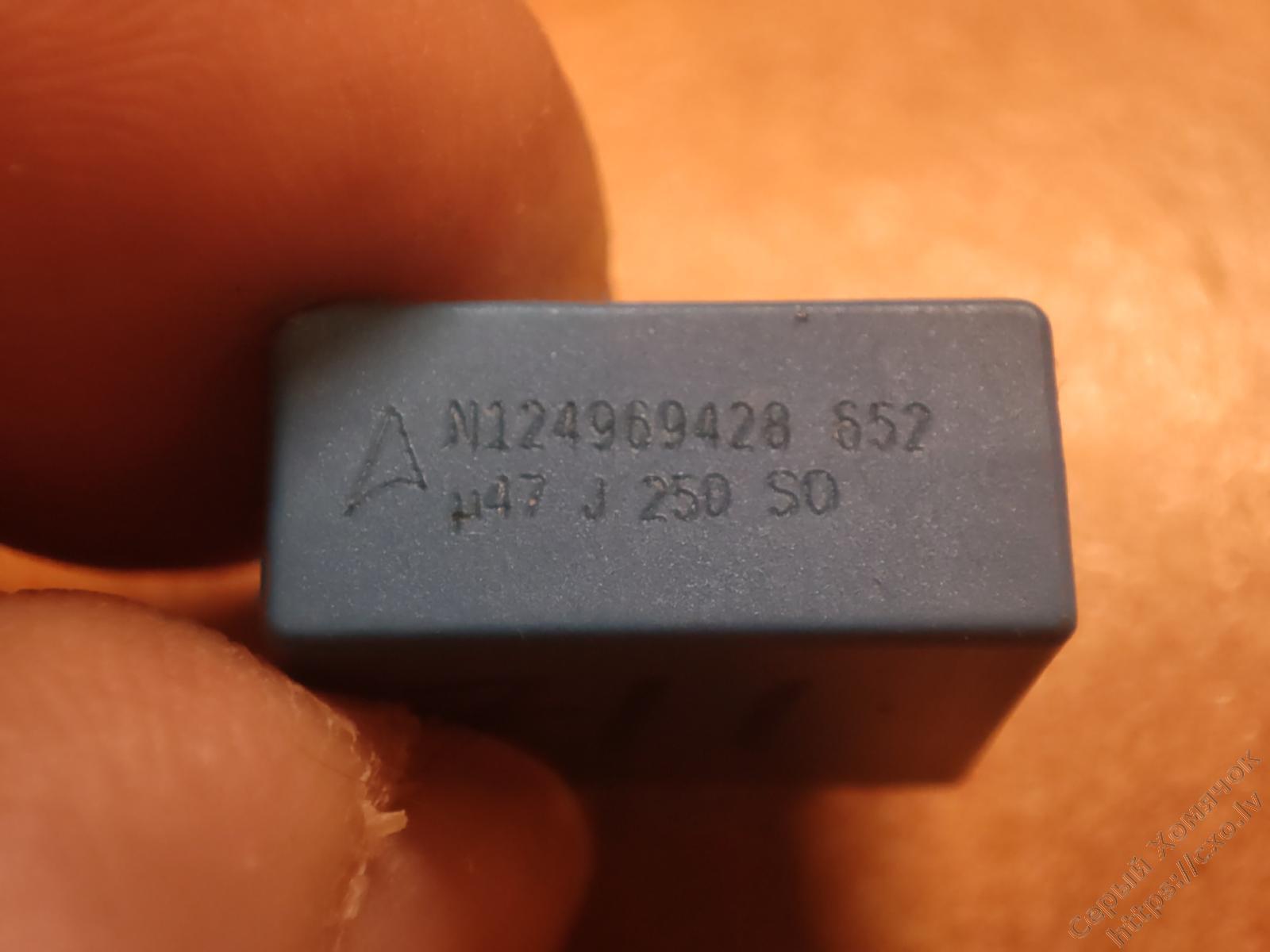

Купил TDK/Epcos по 10 штук 0,15 и 0,47 мкФ MKP 5% - металлизированный полипропилен. Вот такие:

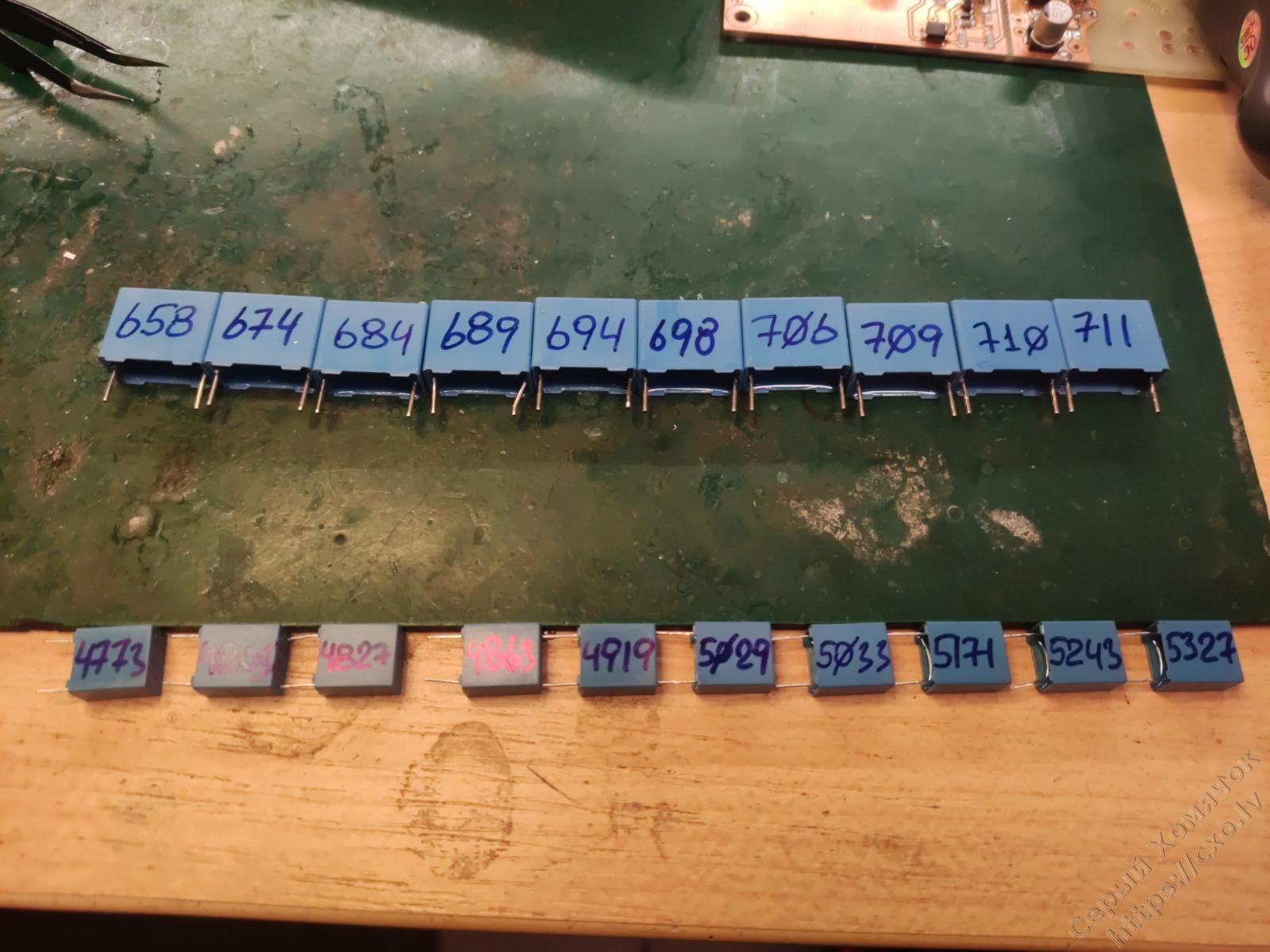

Все измерил мостом, записывал только хвост, т.е. верхний ряд 0,4658 мкФ - первый, а второй ряд 0,14773 мкФ.

Выходит, что 0,47 укладываются в процент, а более чем медиана вообще в ±0,5% - очень хорошая точность.
0,15 мкФ укладываются в 2%. Тоже очень хорошие конденсаторы. Брал у поляков в TME.EU
