ТЕМА: Вопросы по подбору деталек

До 200пФ будут точно np0.
У нормальных производите6лей до 300пФ.

Левые встречал только в лютом дешмане, даташитов не видел. Западные радиолюбители лет 20-25 назад их не жаловали и старались заменить на что-то приличное. В радиочатотных цепях конечно.
Выпускают и по сей день, группа Ceramic Disc Capacitor. Среди них есть человеческие сертифицированные (safety type, они внешне другие) и типичный хлам. Твои явно не из первой группы. Китайцы такое продают штабелями под аббревиатурой CCD.
Примеры от производителей
www.jackcon.com...c-capacitor.htm
fenghua.com/pro...pacitor-zh.html

Можешь искать на дигикеях и маузерах, но без меня.

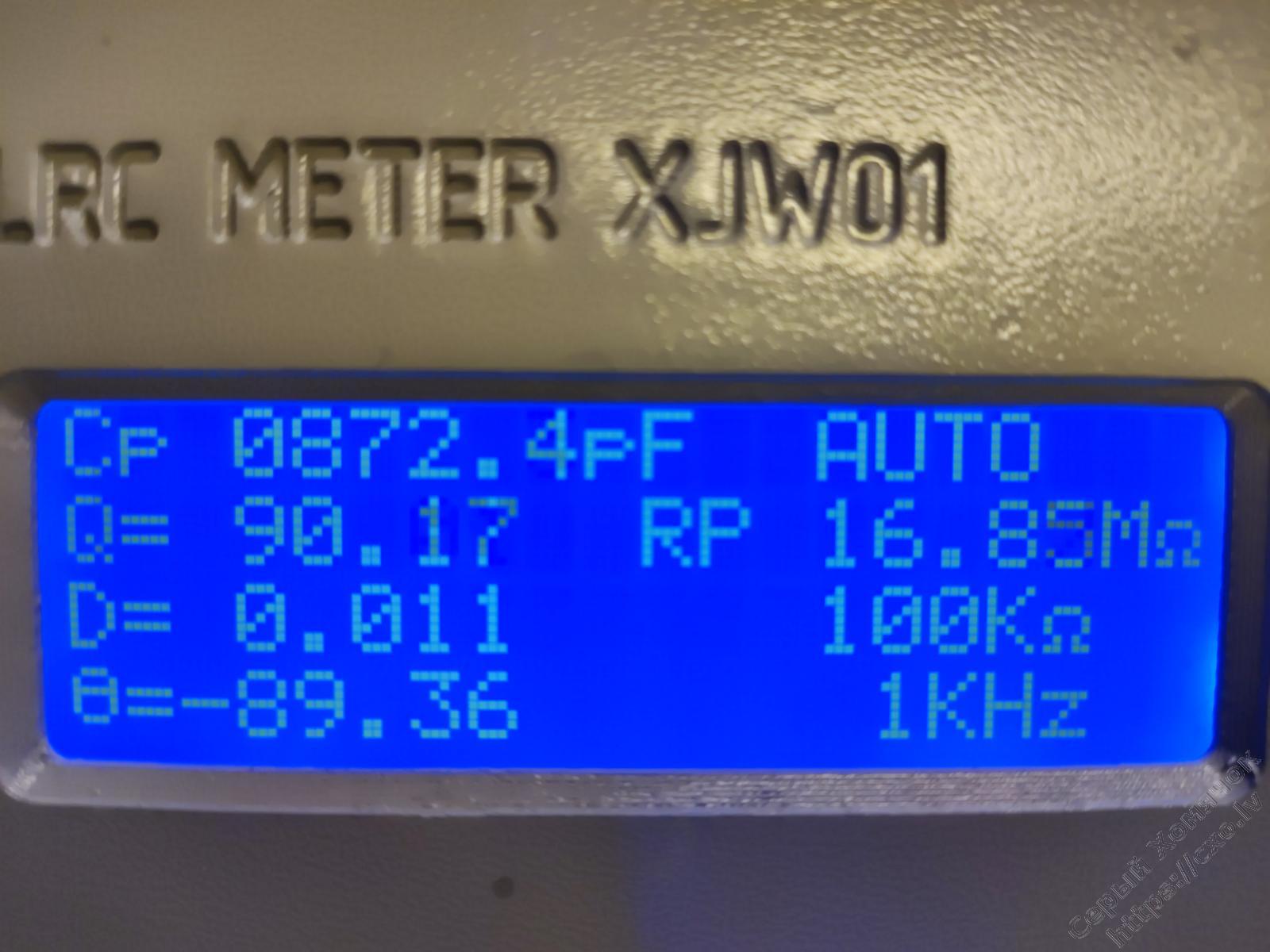

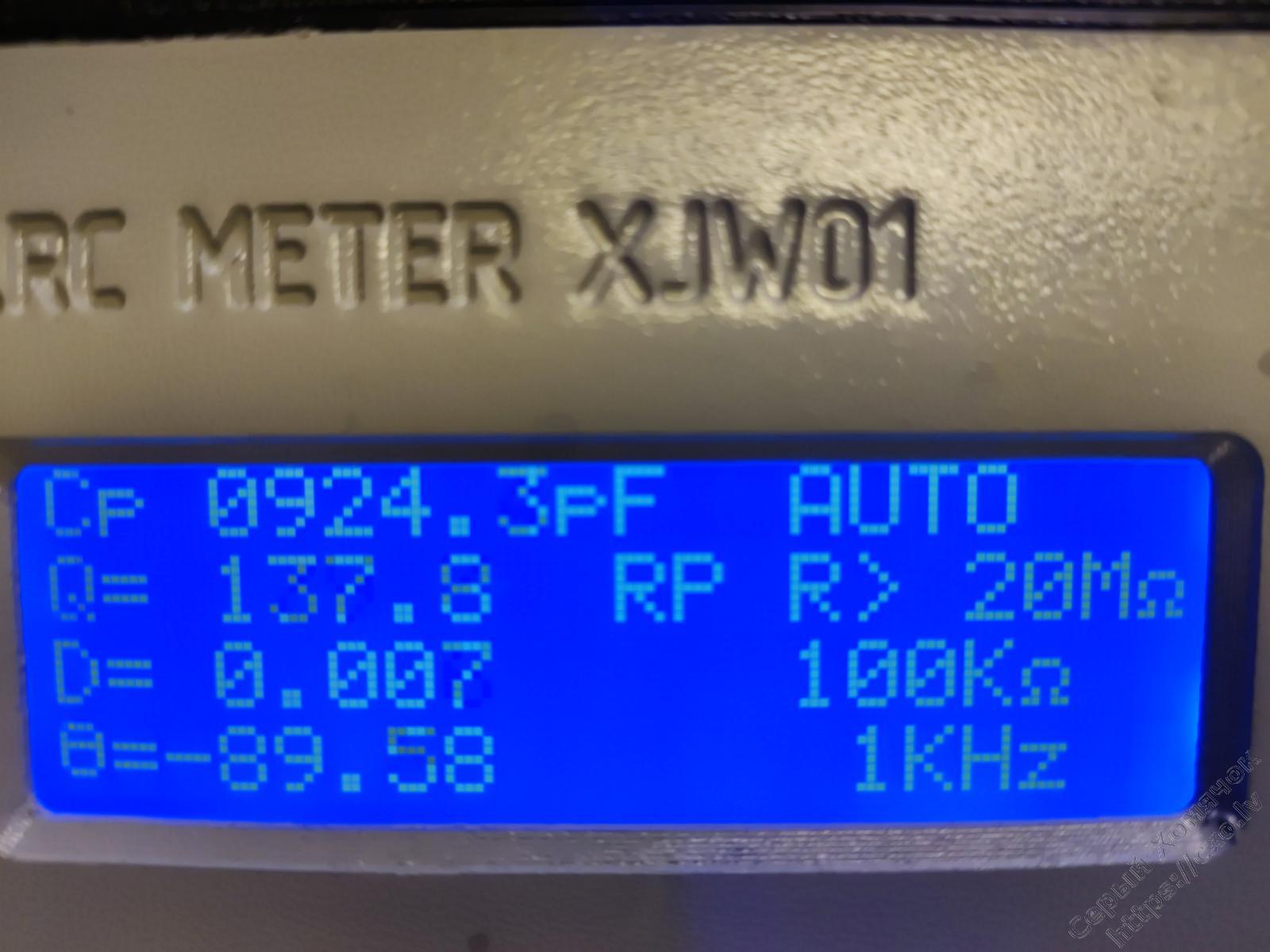

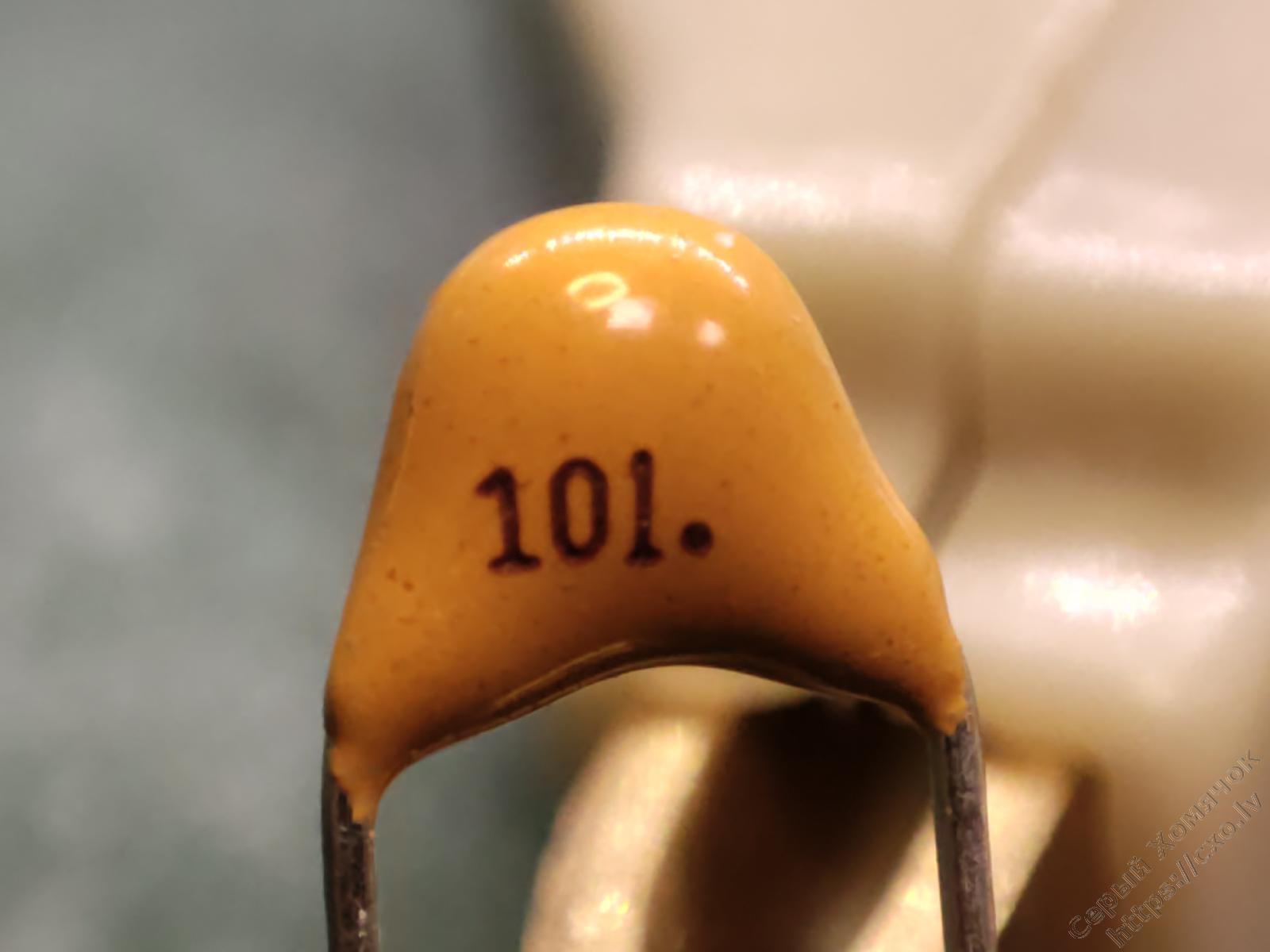

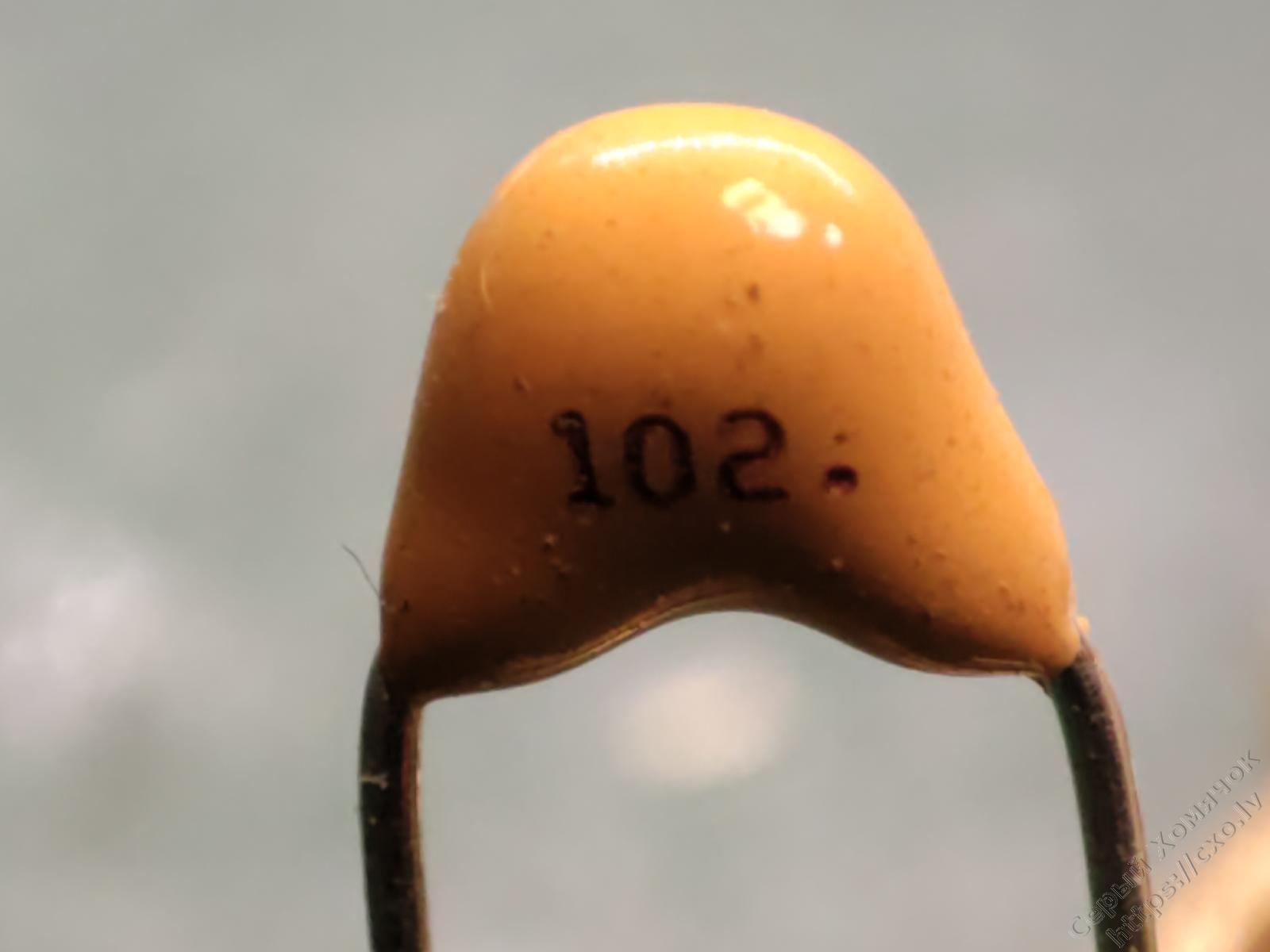

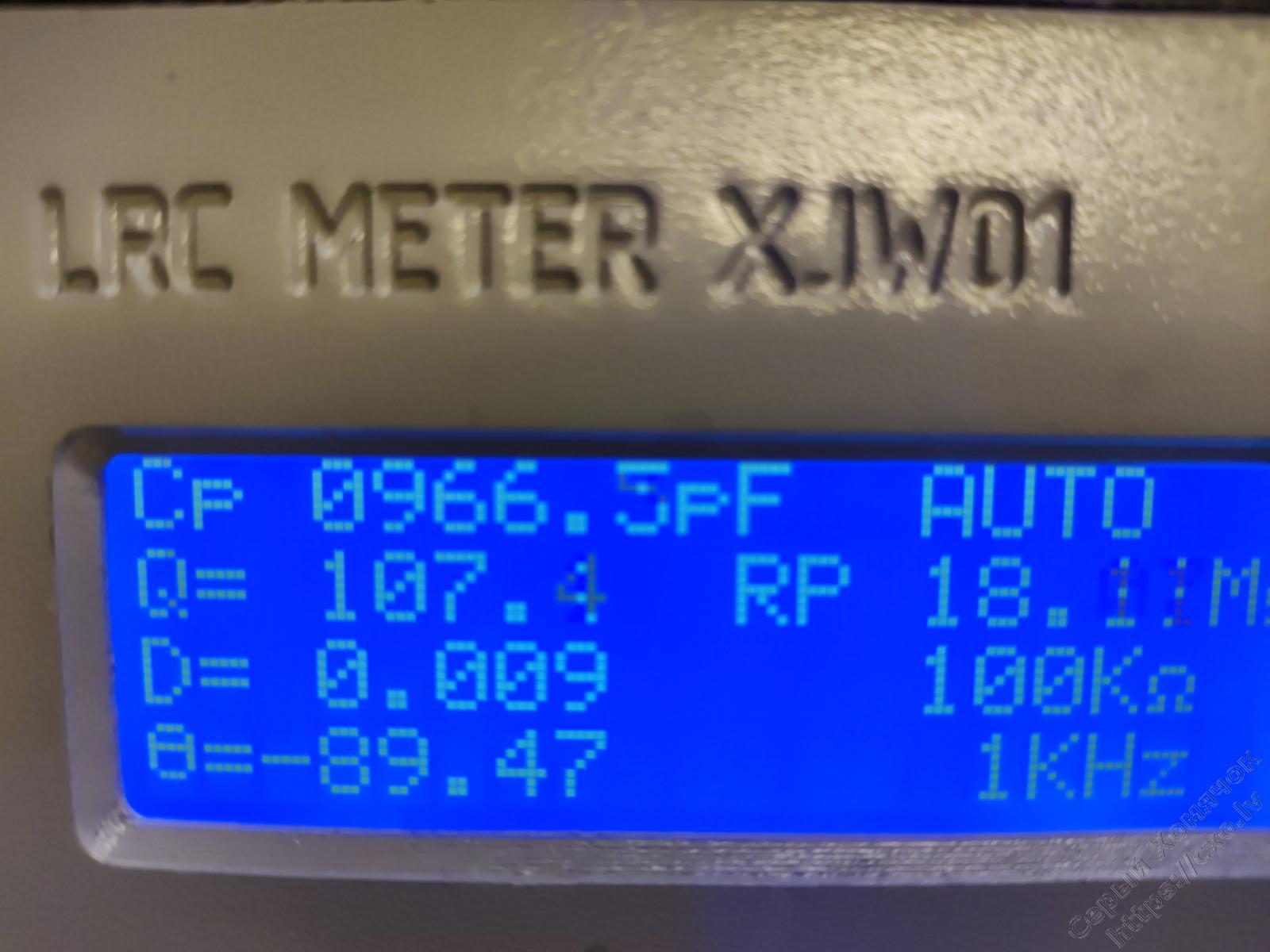

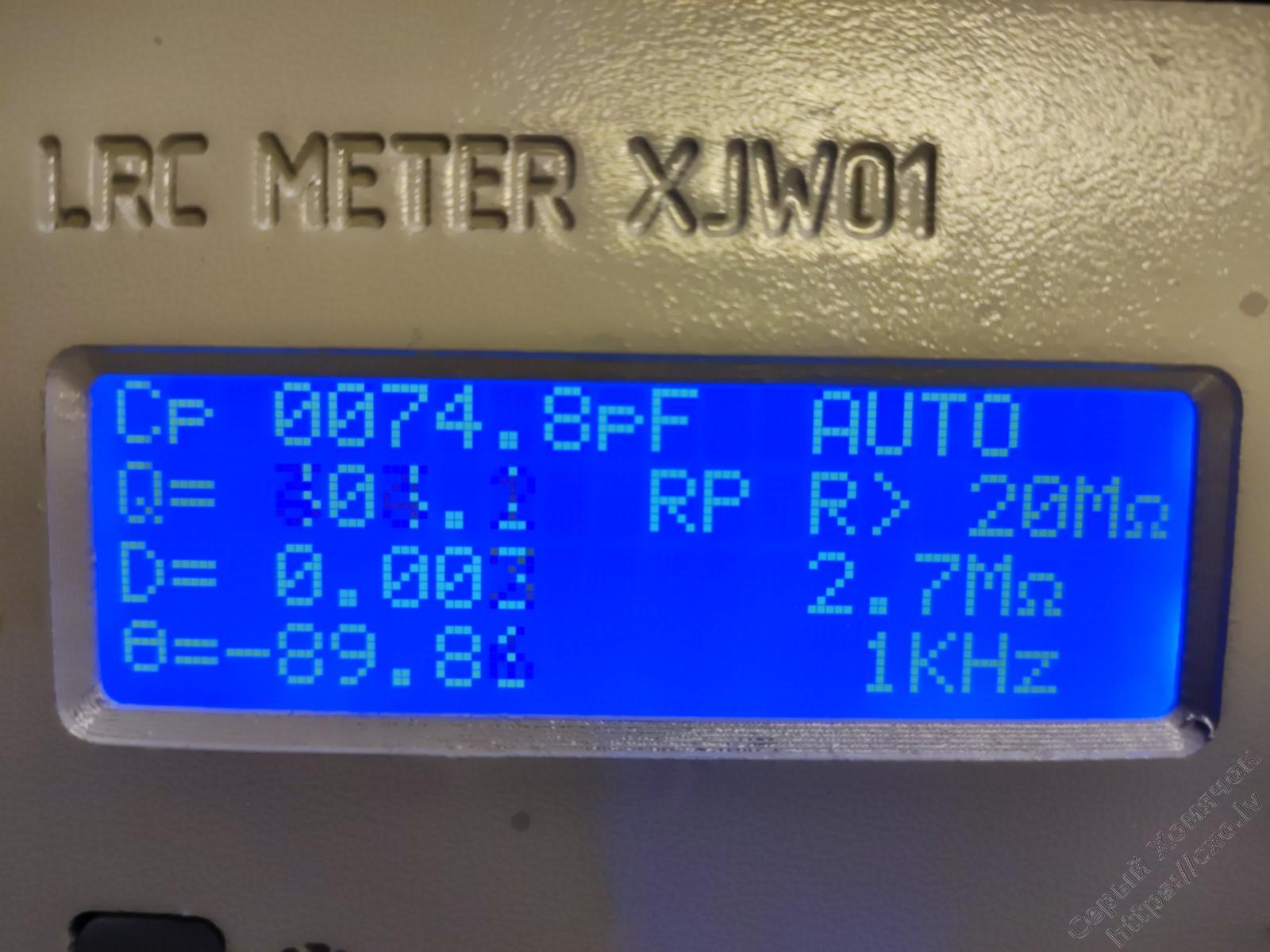

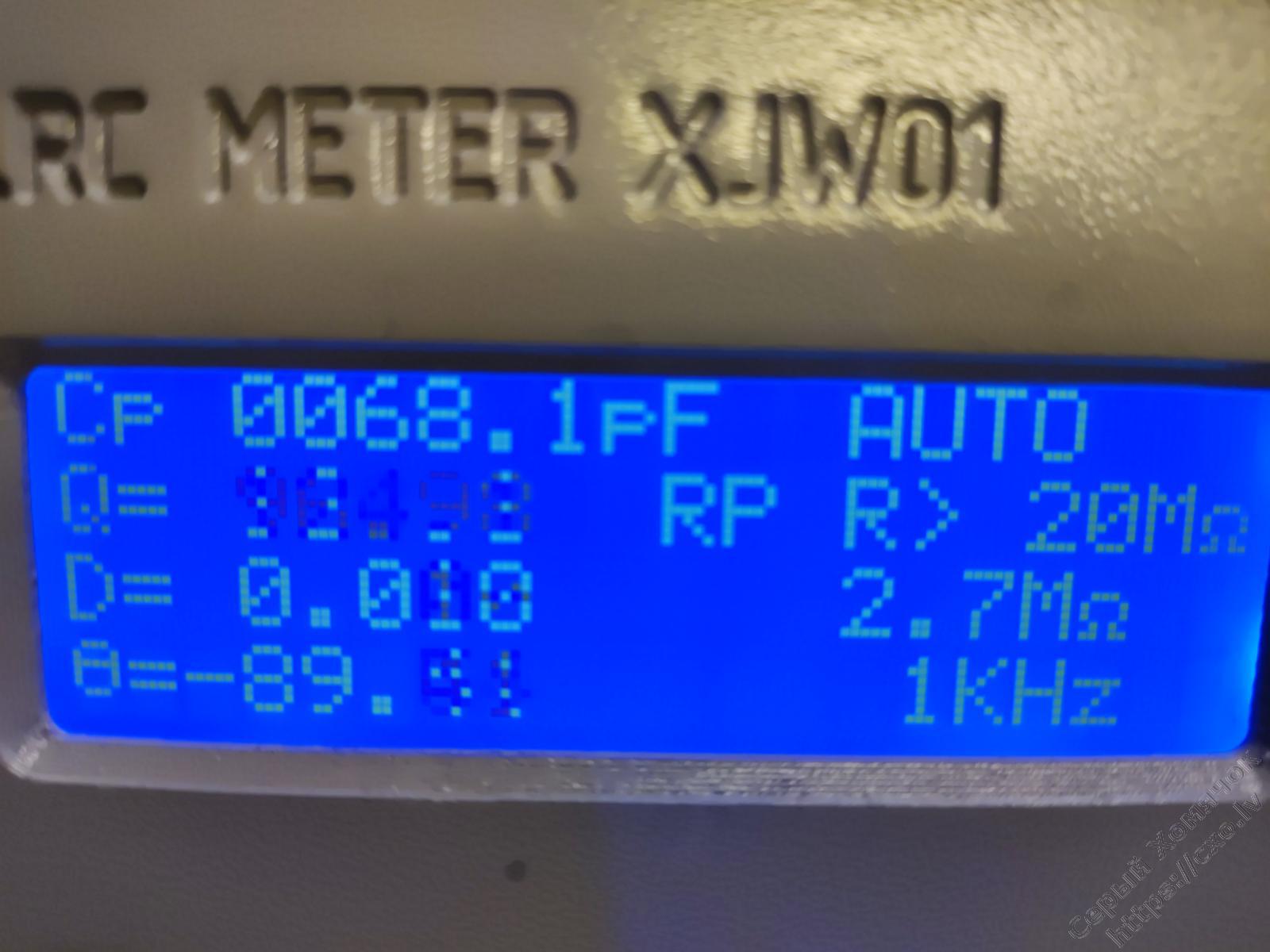

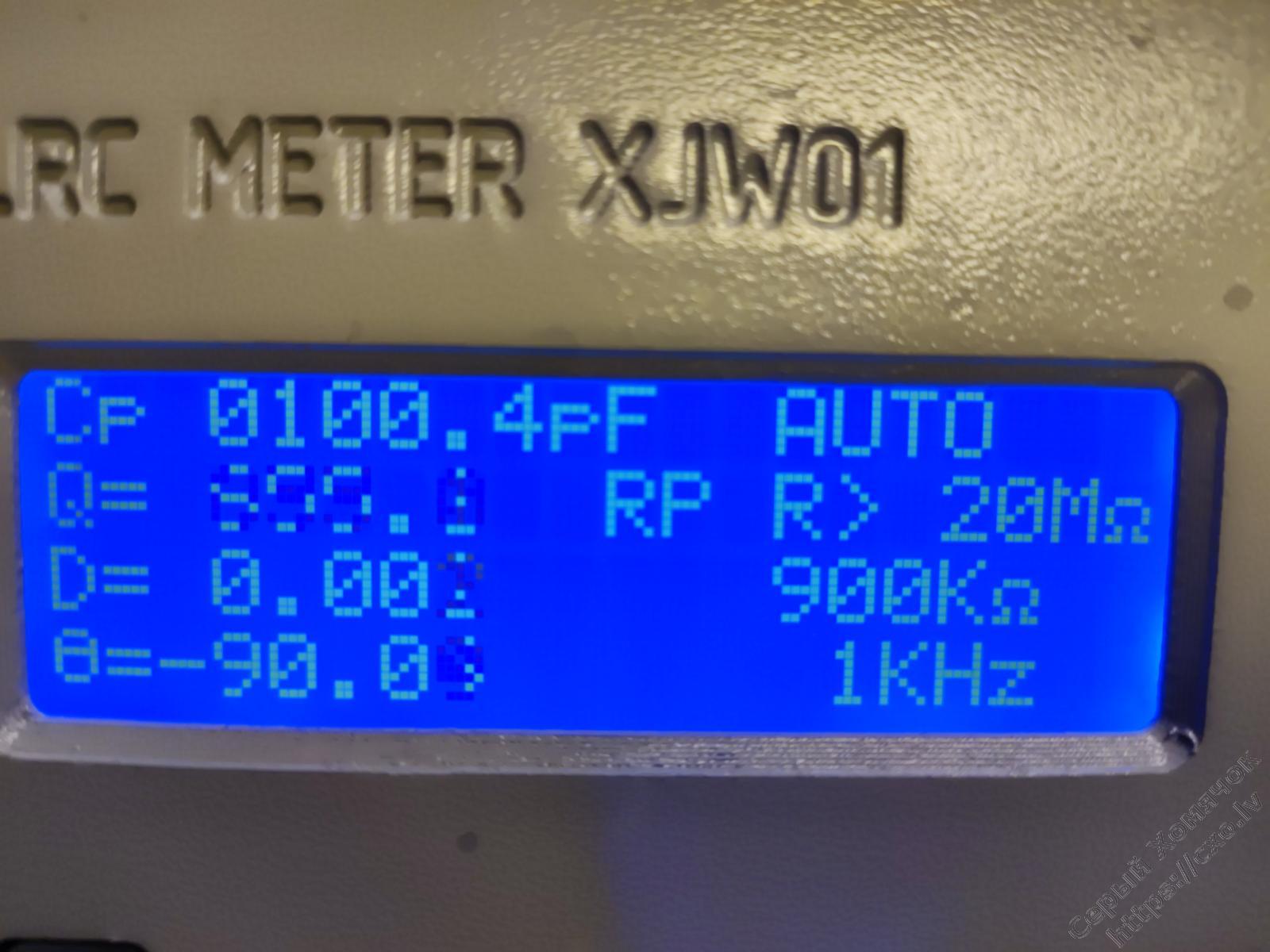

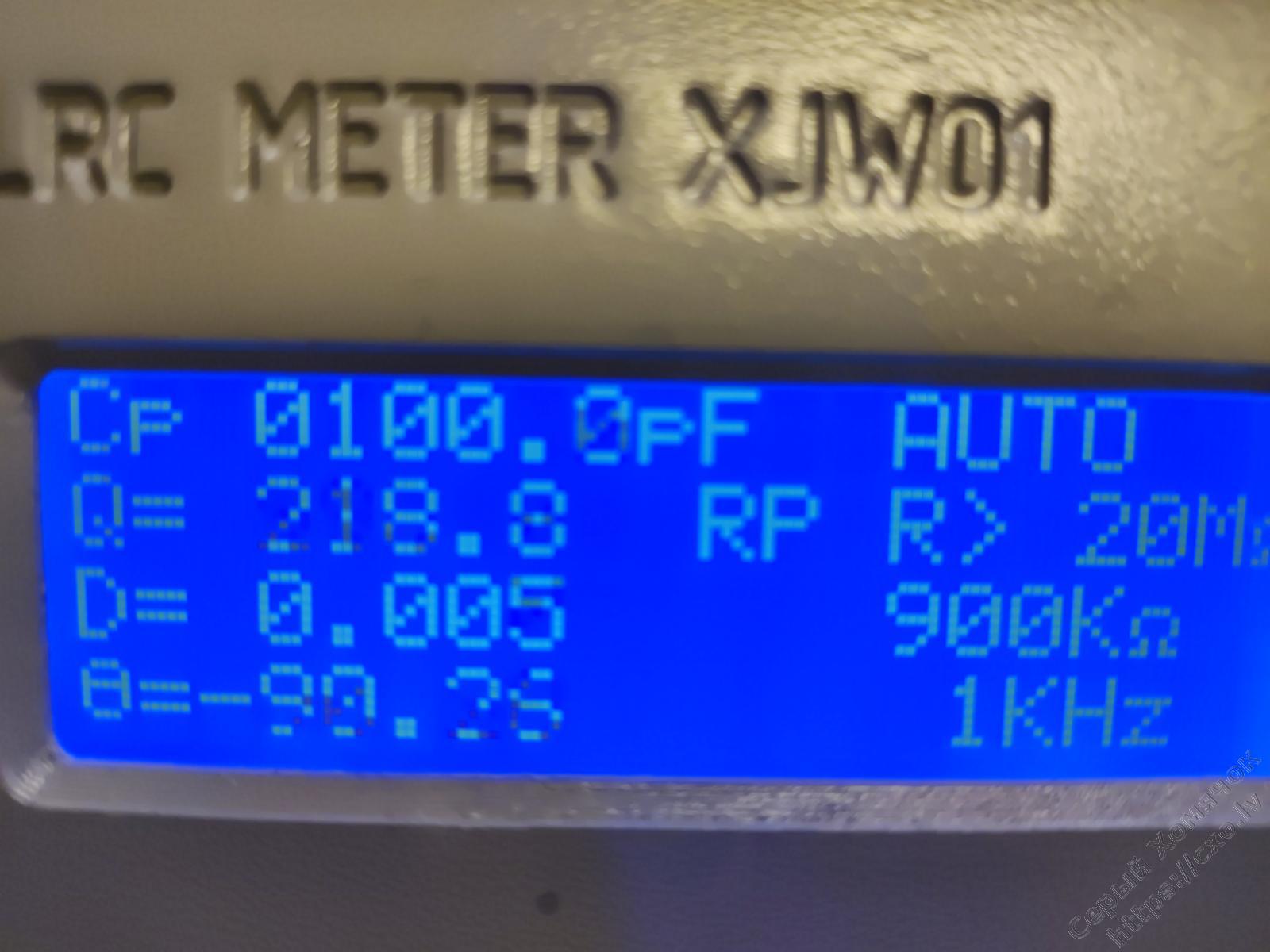

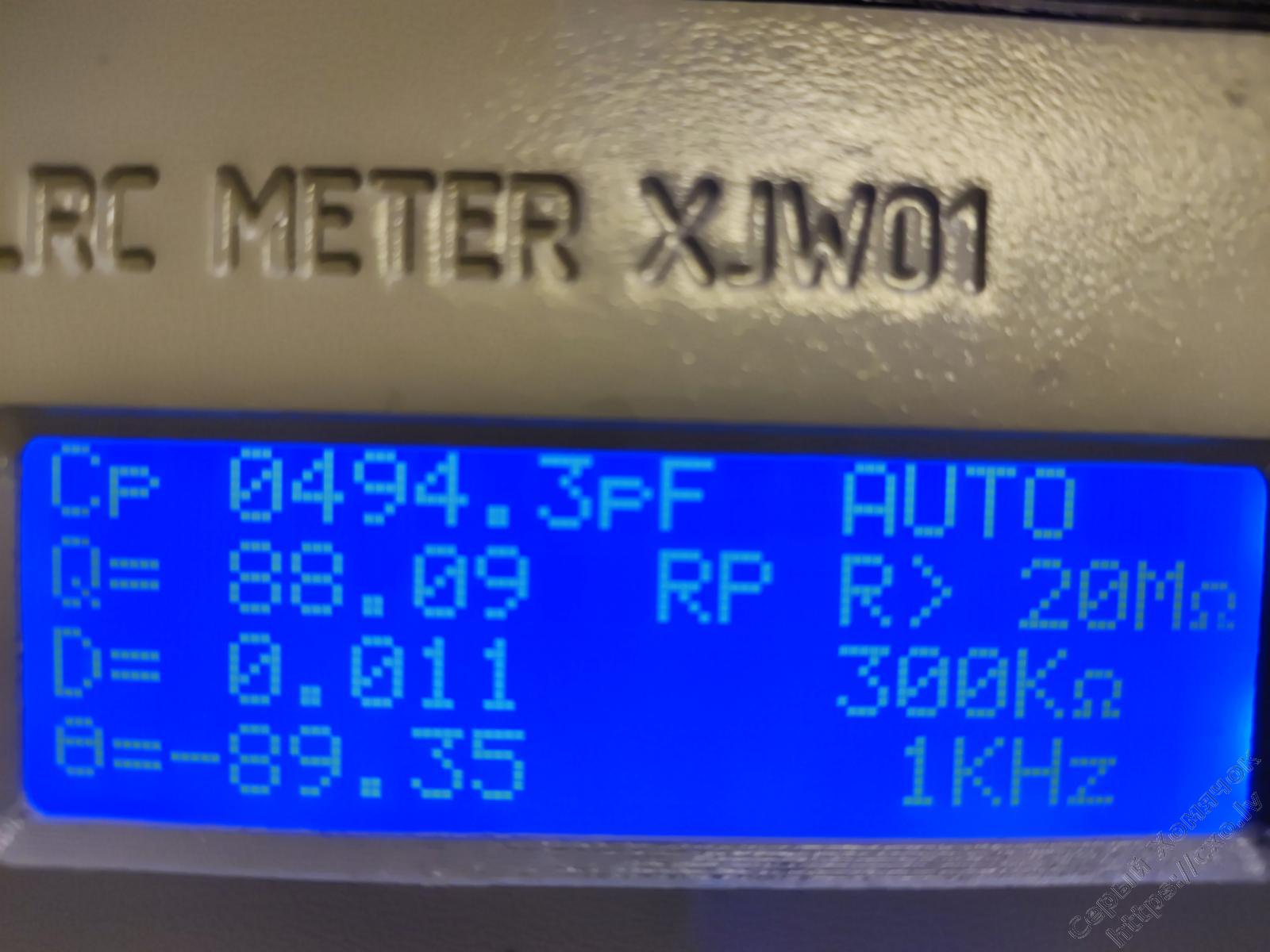

Провёл минимальную лабораторную работу - измерил на холодную и подогревая феном со 100°С, три фотки, конденсатор, на холодную, на горячую:

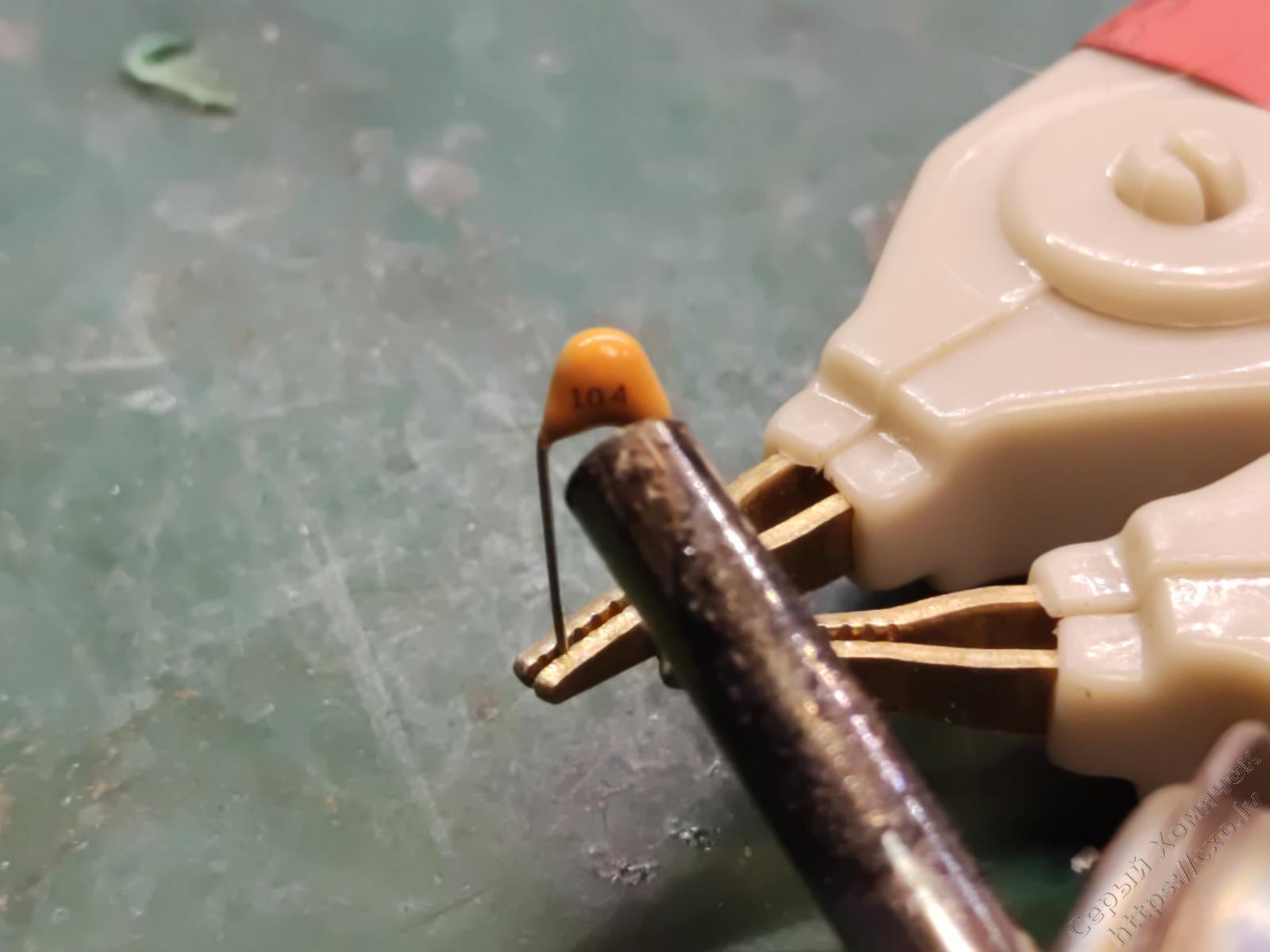

Вот так нагревал: заклинил фен на столе грузом и дожидался "устаканивания" показаний моста:

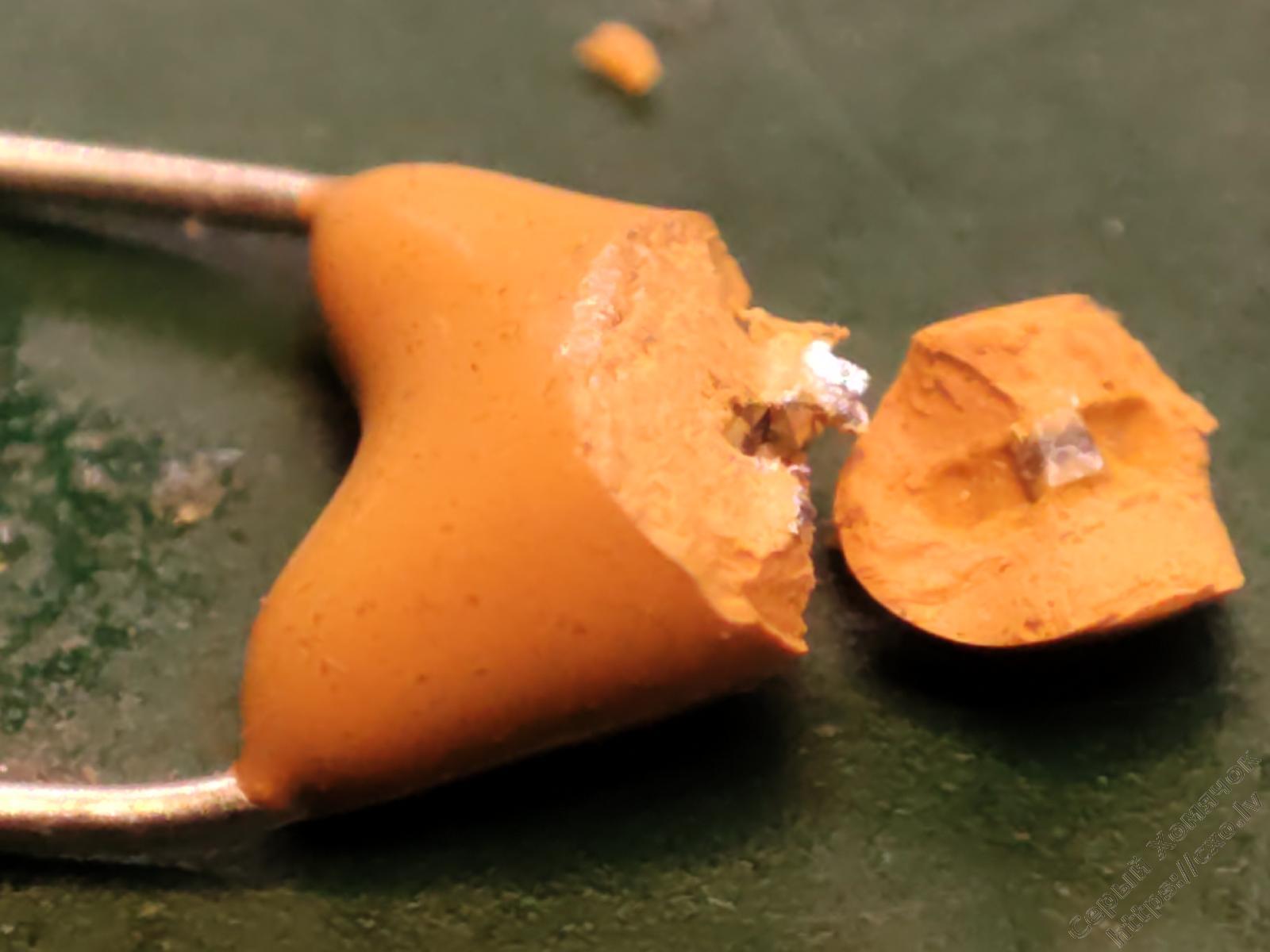

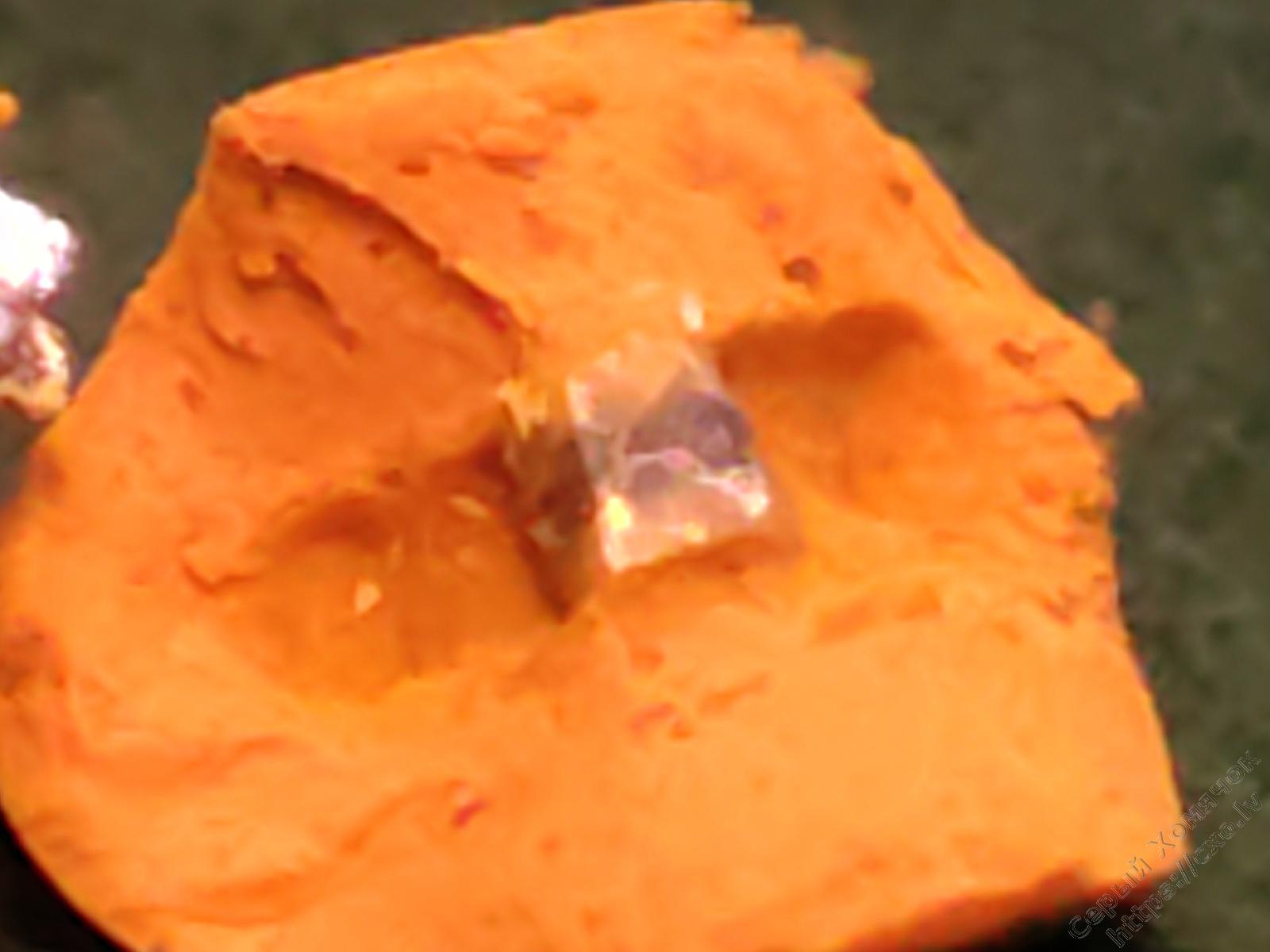

Вот что внутри у жёлтого конденсатора:


Супермакро не получилась фотка, к сожалению, но там совершенно милиписечного размера СМД конденсатор, я так понимаю. Моими глазами его плохо видно, настолько он мелкий.

Ну, выводы однозначные: жёлтые конденсаторы - хорошие, красные - макеты.

GREY пишет:
Точно так

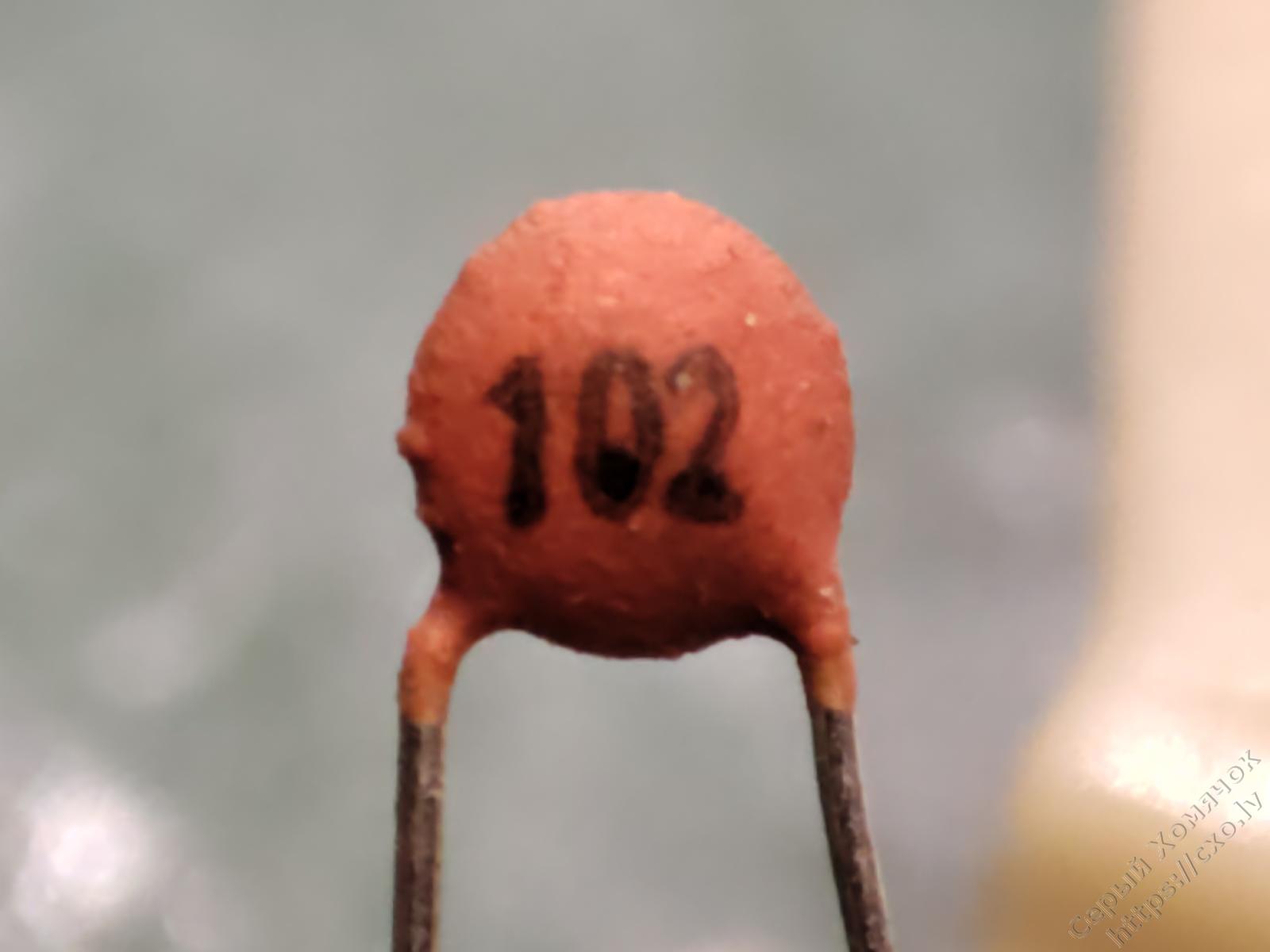

Вот эти круглые этобл что? У них походу допуск 50%! Ахренеть!

Круглые это китайский ответ нашим к10-7

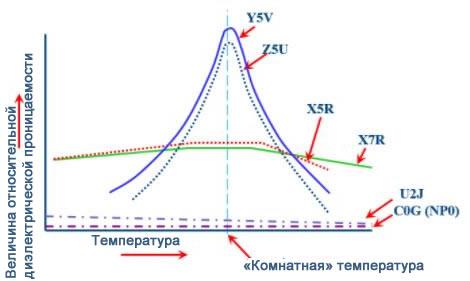

Есть три базовых класса керамических материалов, их так и называют 1,2,3
класс 1 - NPO и подобное
Класс 2 - X**
Класс 3 - Z**, Y**




Вполне законный вопрос - назачем это ваще делают, когда есть x*
Керамика класса 3 обладает самой большой диэлектрической проницаемостью и наиболее низкой ценой. Для конченой бытовухи, работающей преимущественно в комнатной температуре - и так сойдет, массовый покупатель хочет цену ниже плинтуса, другую разницу он не заметит.

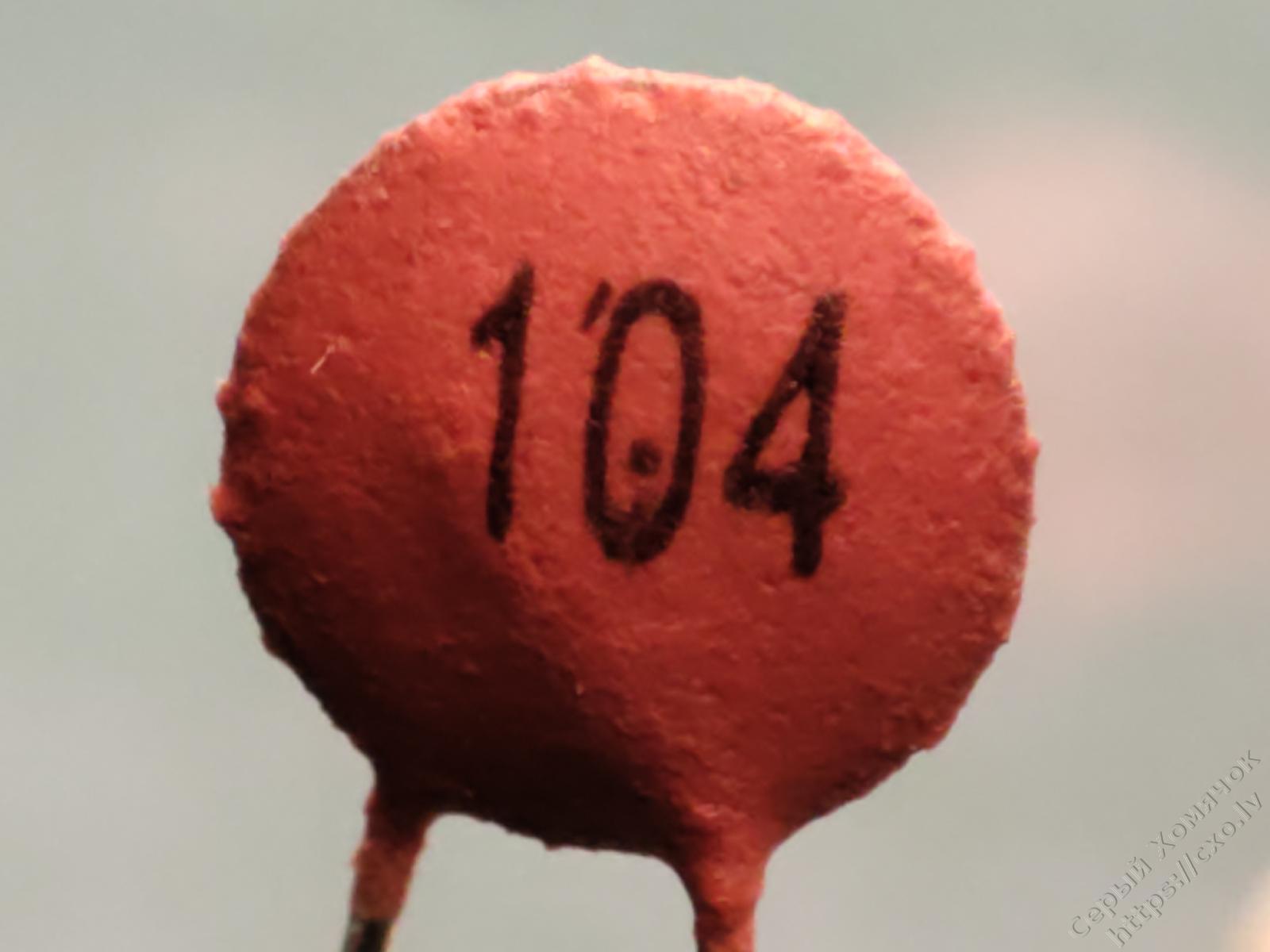

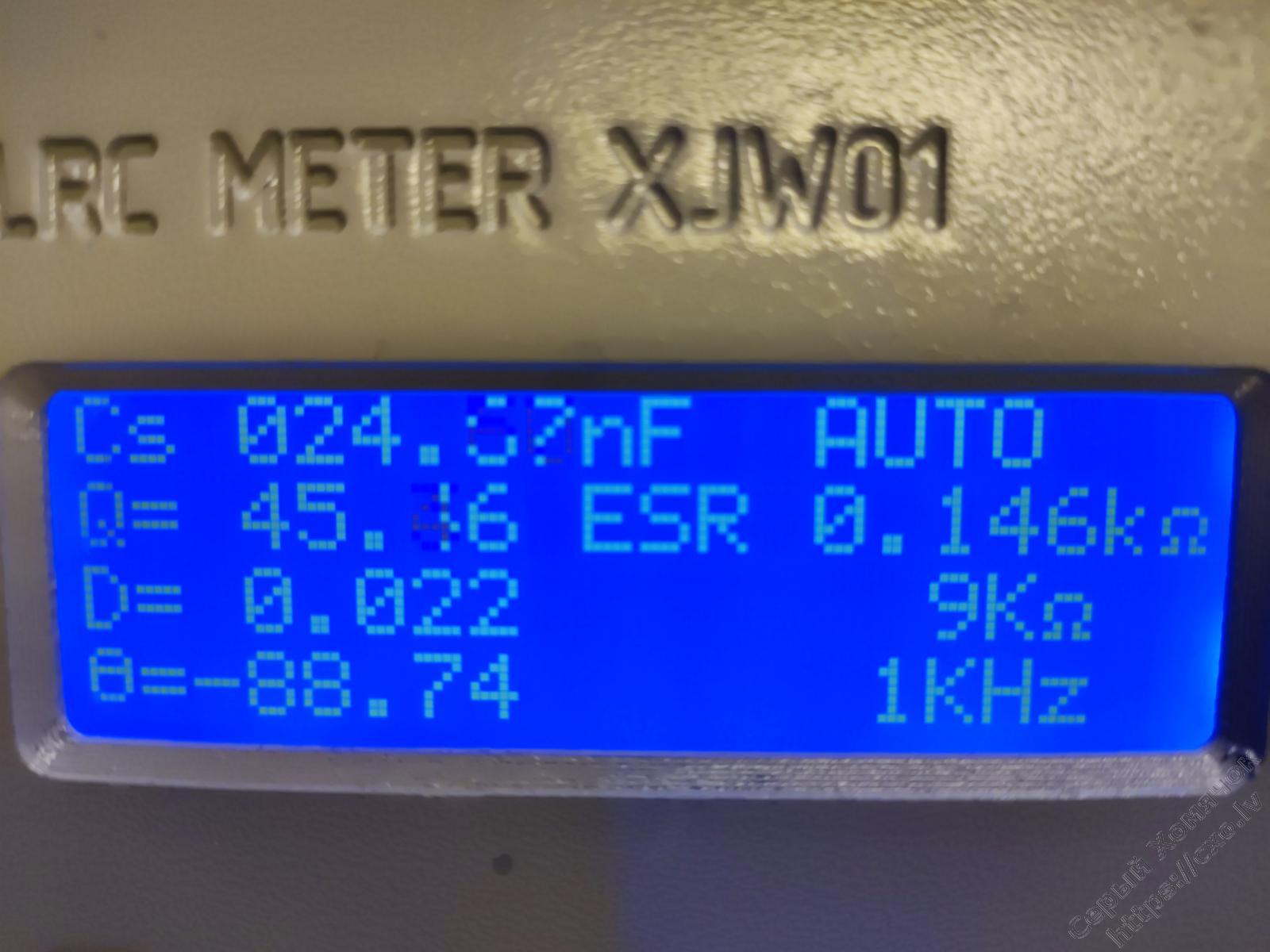

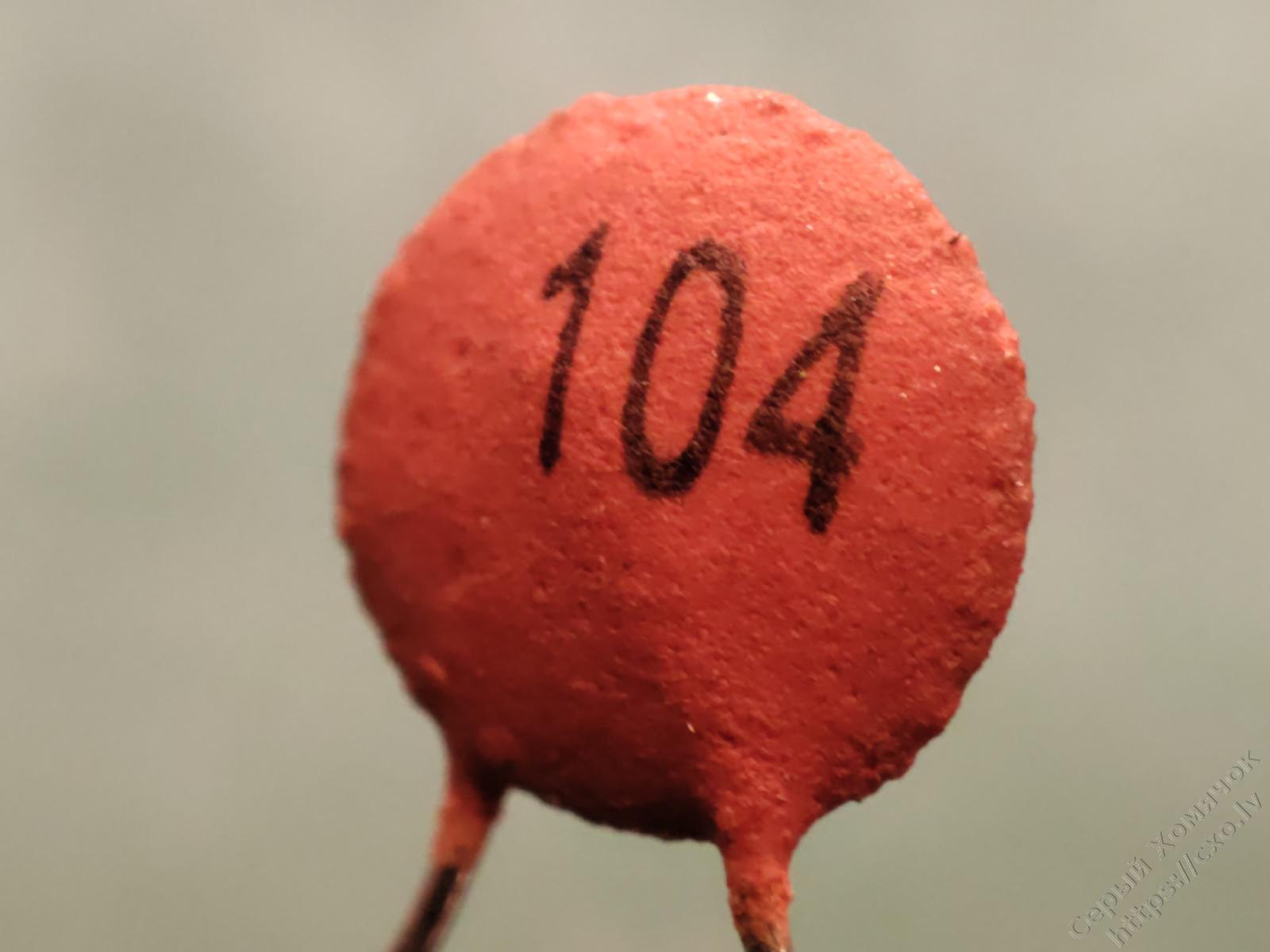

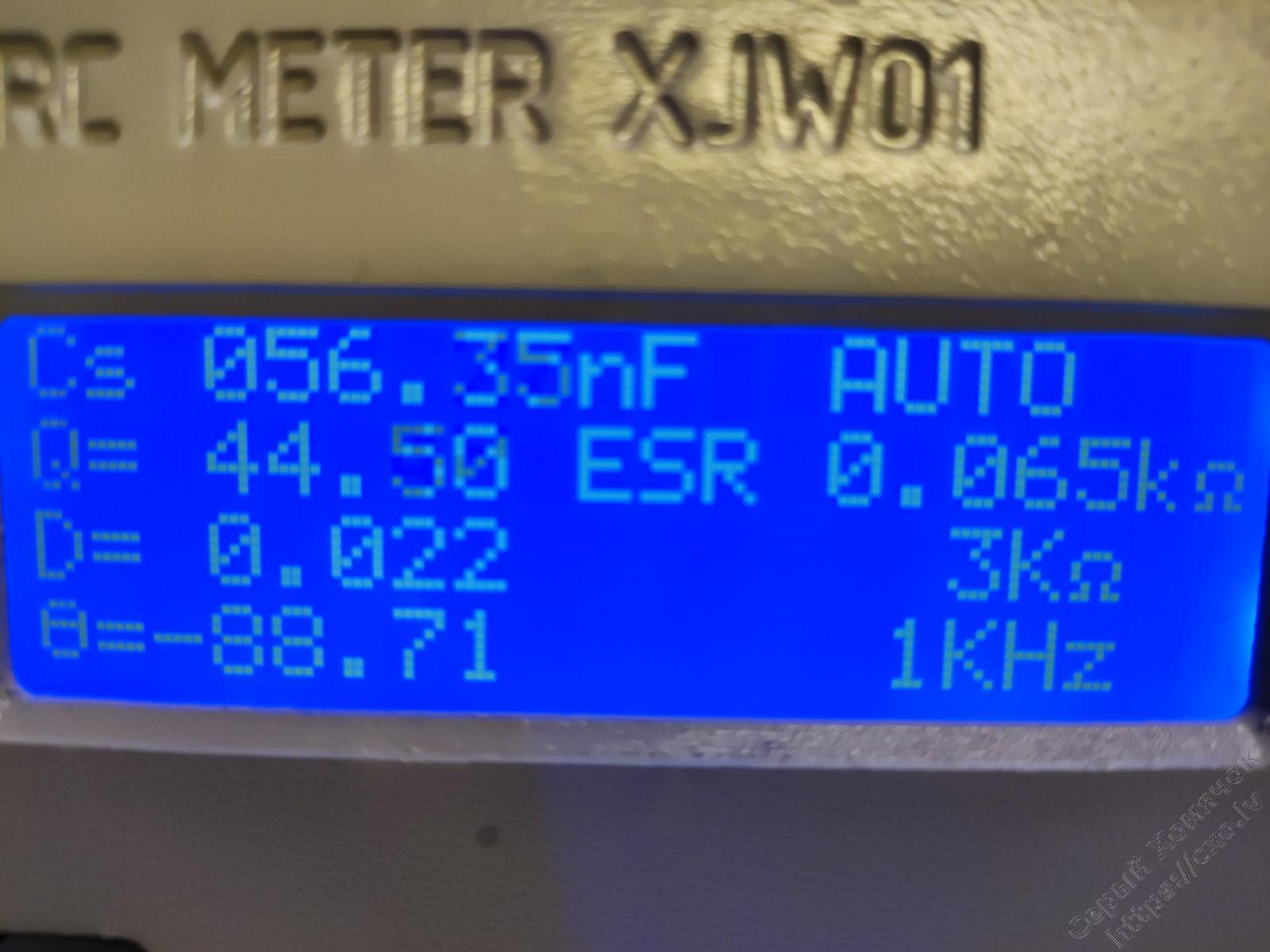

Grigori G. пишет: Оптимист какой! 104 вместо 100 нан дал, после подогрева, 25 нан. Скромно -75%. Массогабаритный макет, не более.
Надо попробовать их напряжением высоким пострелять, у меня есть постоянка 90В от одного блока и 300В на другом. Можно попробовать.

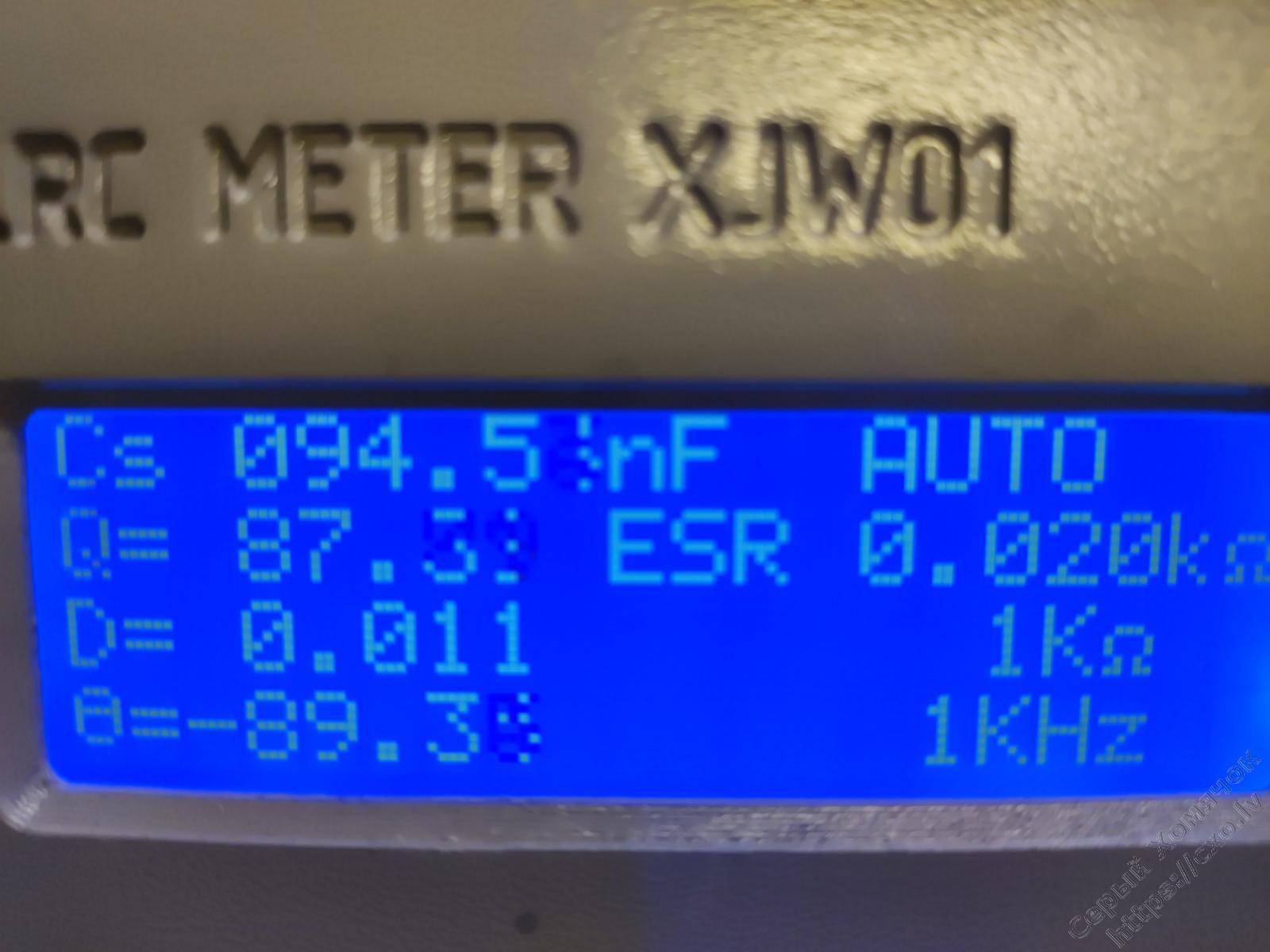

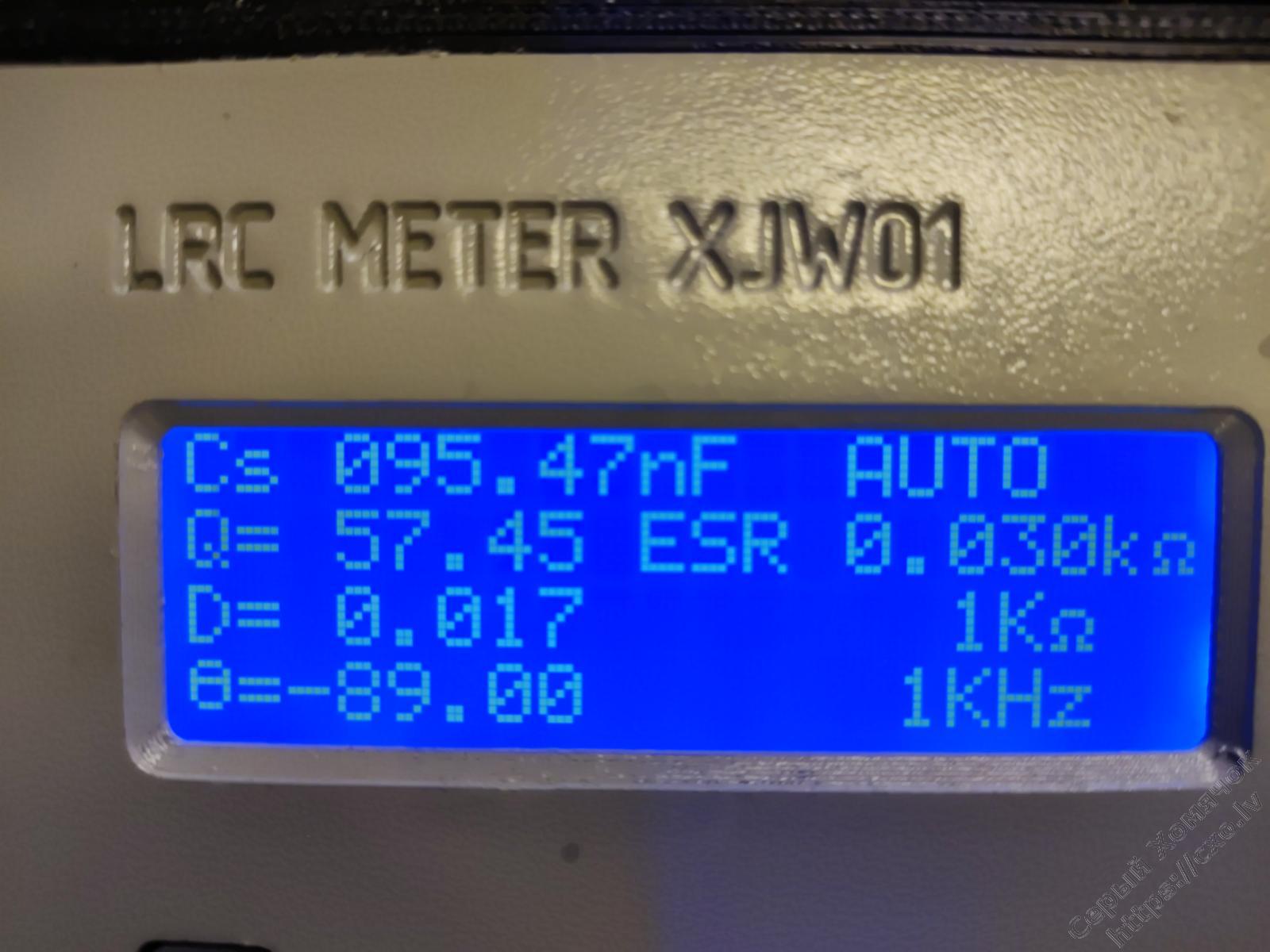

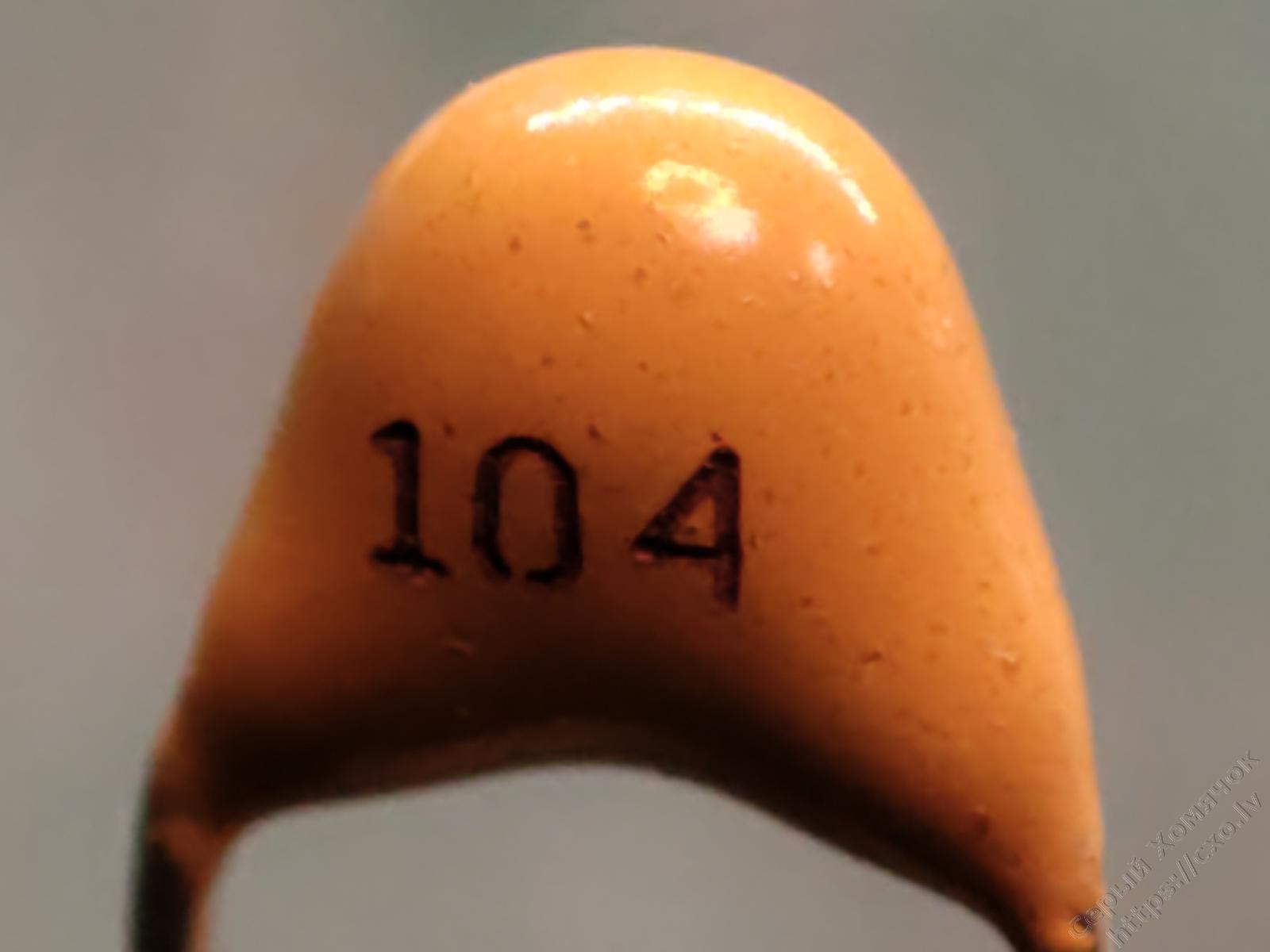

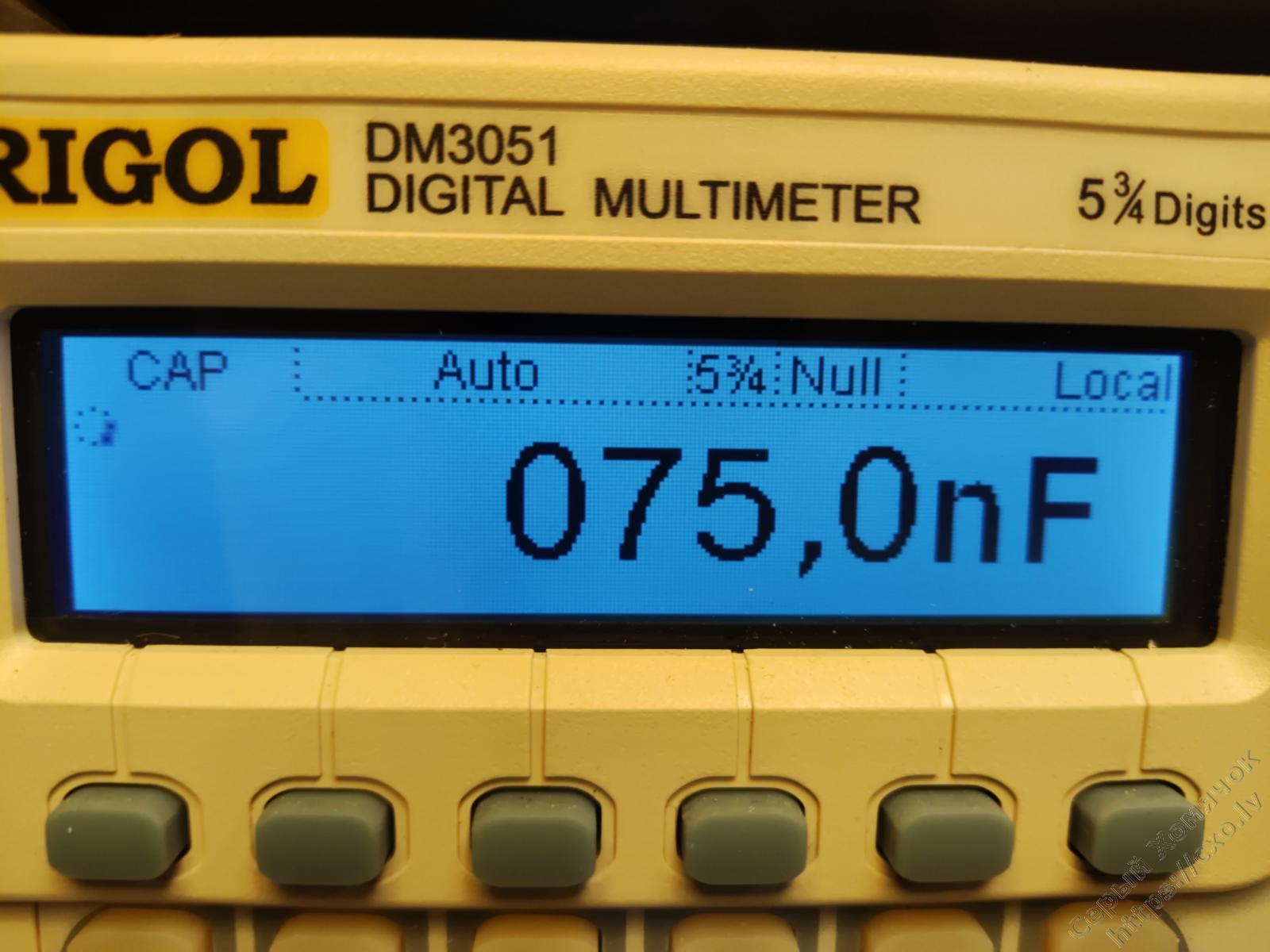

Ну, в прошлый раз неудачный конденсатор был. В этот раз выбрался получше, измерял Риголом, лень было раскочегаривать мост.



Подкинул сначала двухполярный ЛБП, от верха до низа почти 90В, не, ничего не произошло. Тогда подкинул Б5-50, он умеет 300В на выходе делать. Сразу поставил 100В. Добавлял по 10В, ток выставил 1мА, дошло до 210В и конденсатор с вонью превратился в резистор 80Ом. Визуально не изменился, да и не мог, я же ему 1мА поставил. Ну его нафиг, выстрелит, на самом деле, в глаз попадёт, не, не нужно!
Неплохой результат, на мой взгляд. Можно думать, что рабочее напряжение 100В, я думал, что 50. В любом случае говнище.

Там не только от температуры плывуны. возьми любой пленочник примерно на 1мкФ(кратно больше керамики), последовательно прицепи тестовую керамику. От точки соединения берем резистор на 1 МОм или больше. Дальше цепляешь этот бутерброд на RLC метр, керамика с холодного конца, пленка с горячего, а смещение подаешь между корпусом бнц и резистором. Узнаешь много нового про керамику.

Openreel пишет: Т.е. плёнкау берём плёнку на порядок больше и ей отсекаем постоянку от прибора. Интересно, попробую.
