ТЕМА: Импульсный БП 12В

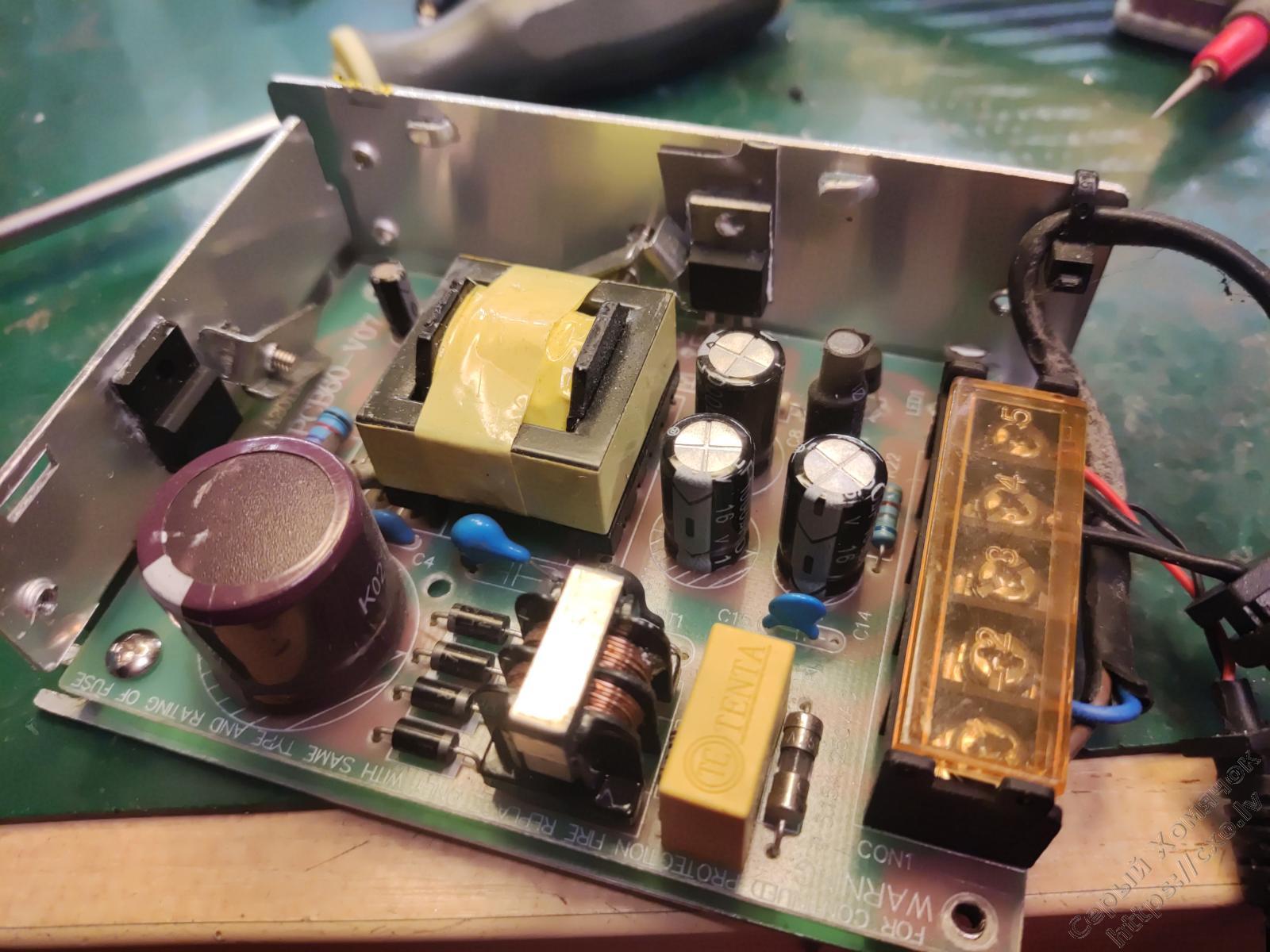

У меня взорвался во время грозы импульсный БП:

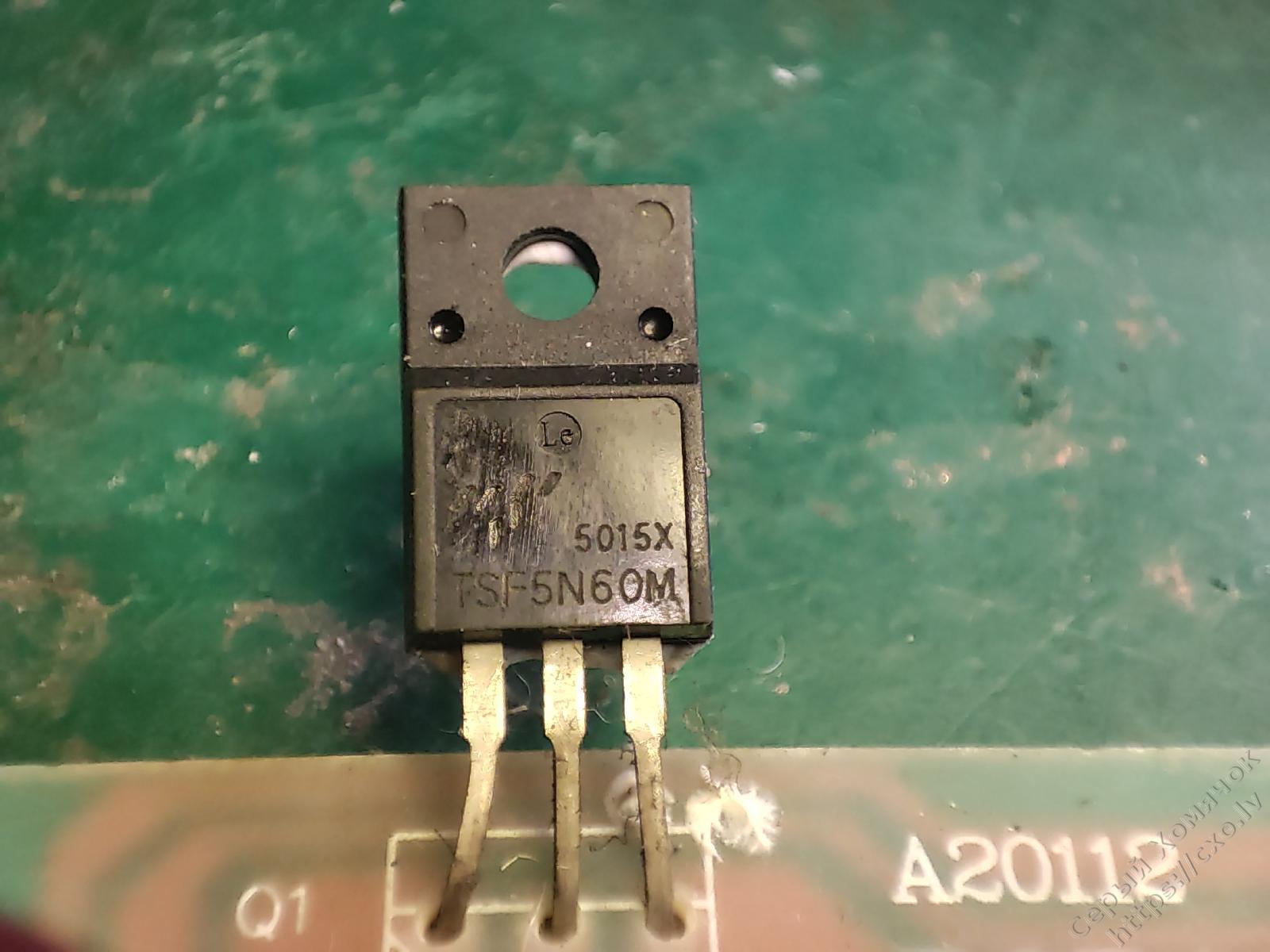

Взорвался полевик в горячей части сопротивление между ногами доли ома:

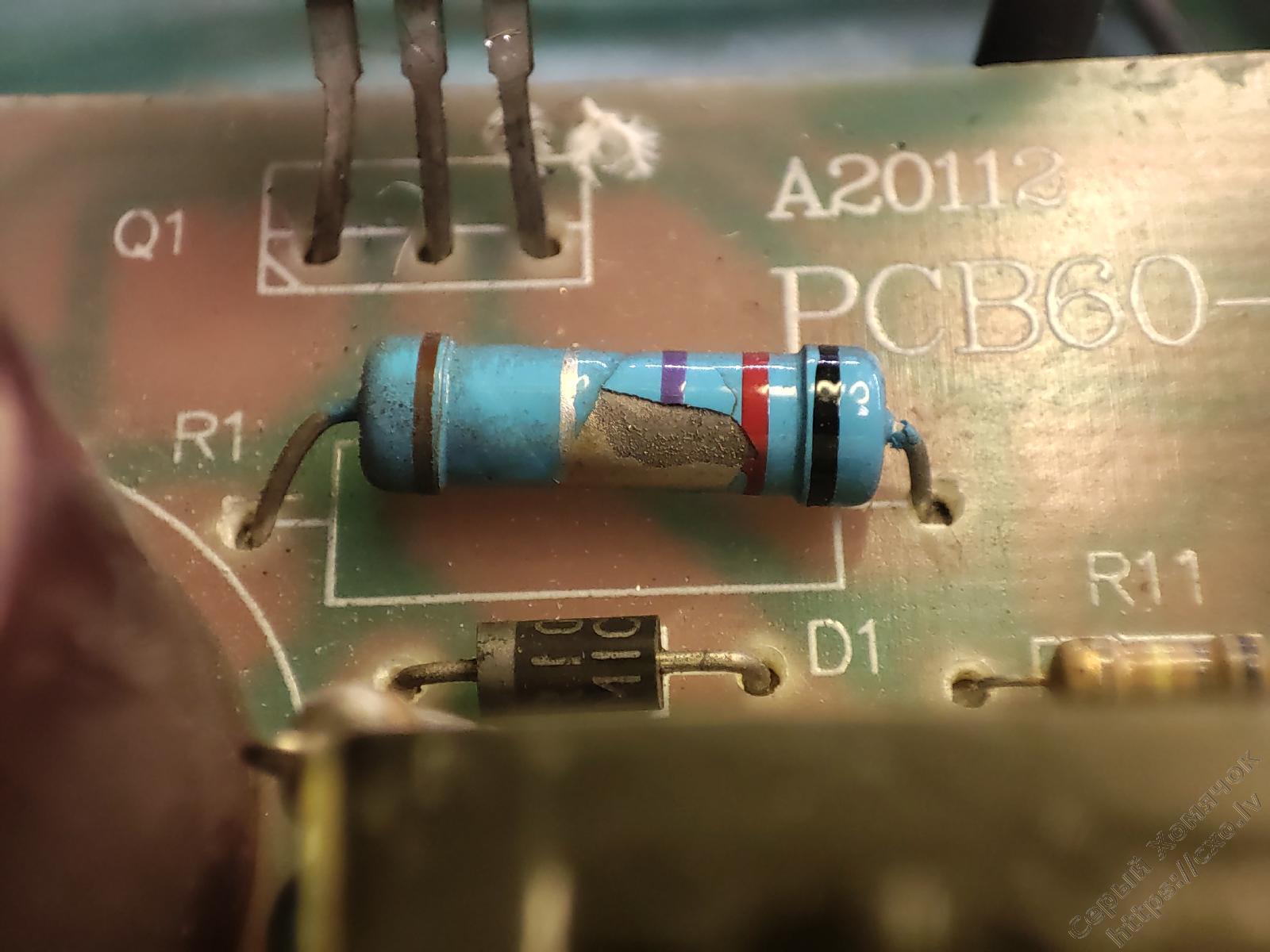

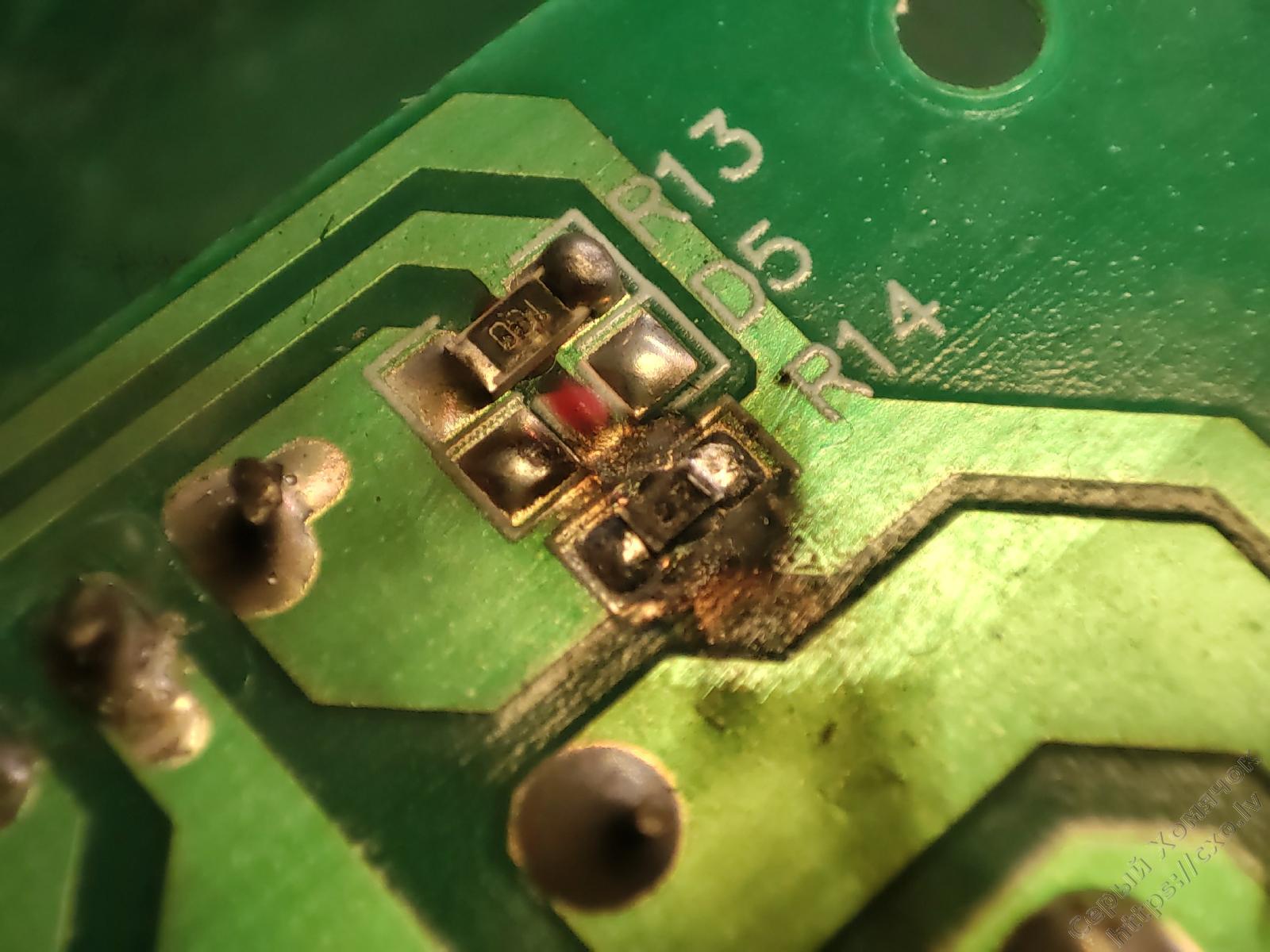

Резисторы вокруг него, в затворе и истоке соответственно:

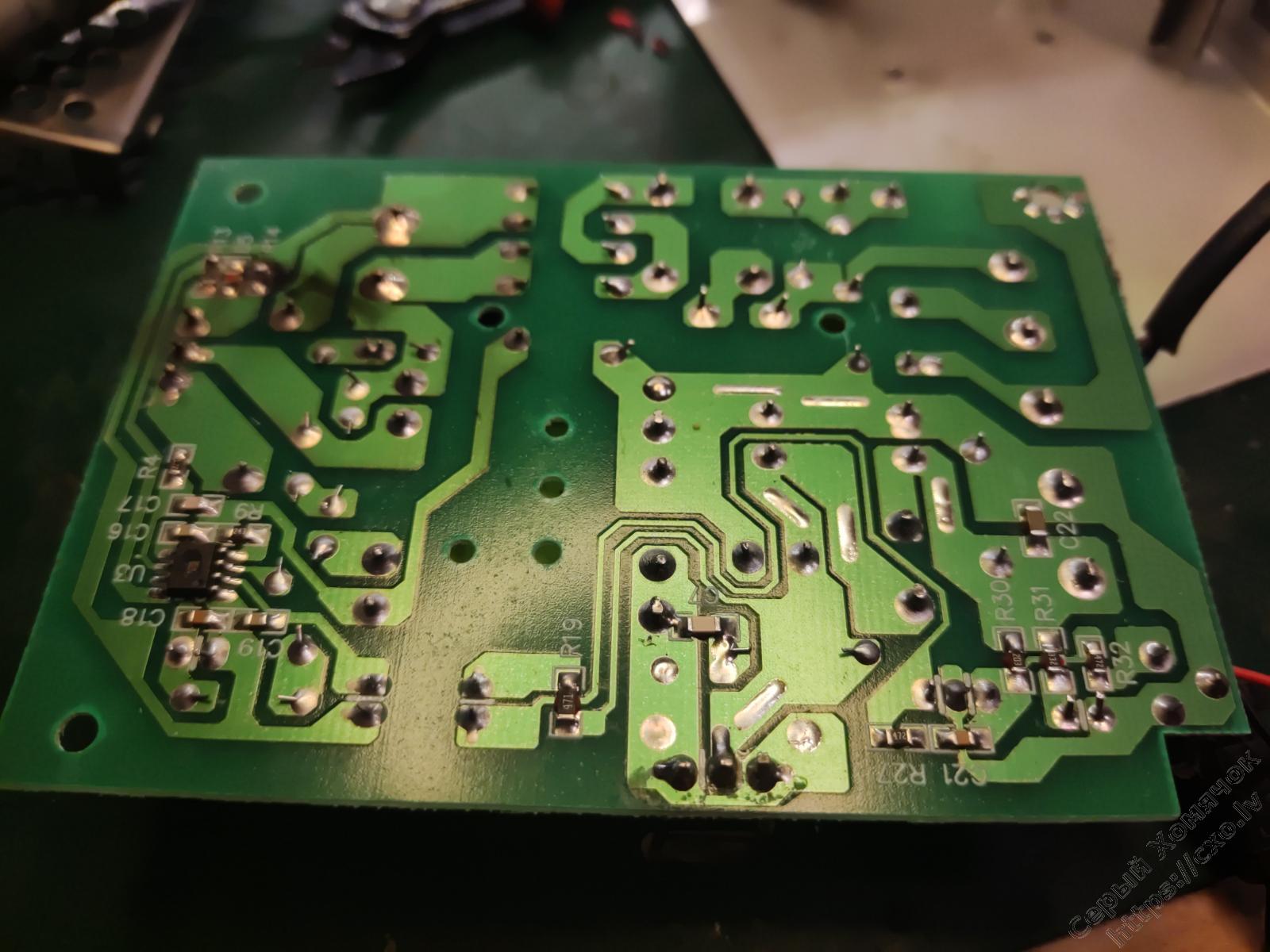

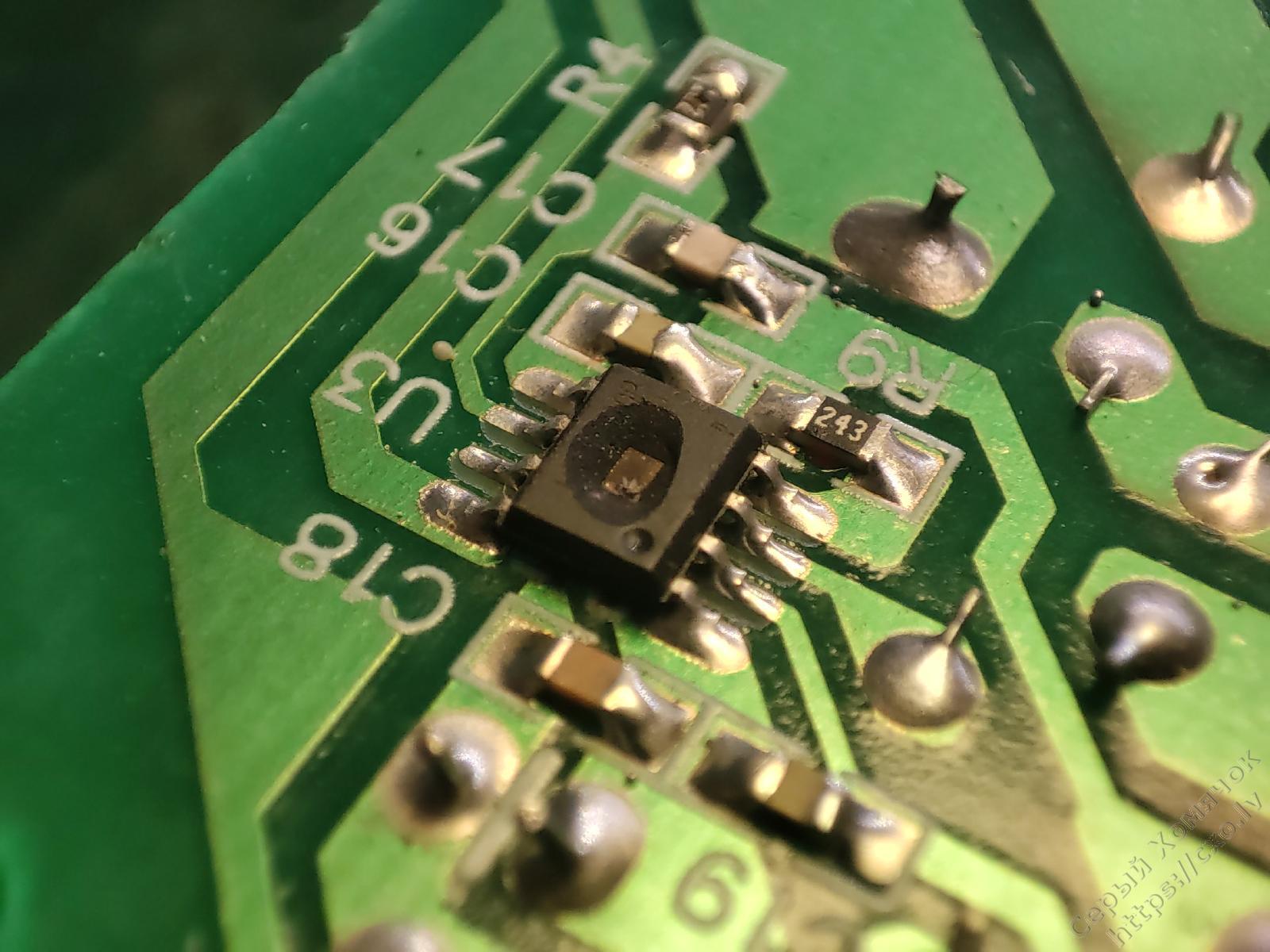

И шим:


Так как я нифига в этом не понимаю, то прошу помощи зала. Понеслись вопросы.
1. Ну маркировку мелкосхемы теперь никак не угадать, что это?
2. Каков был размер R14? После того как я помыл стало видно ещё хуже, даже в микроскоп.
3. D5 стоит ли установить? Это стабилитрон?
4. R1 - это просто резистор или резистор/предохранитель? Разрывной или как-то ещё их там называют.

Предохранитель остался цел!

А реально охота его чинить?
Помимо перечисленных полевика, шима и резистора еще смотреть/зыонить все диоды. Если фьюз целый, то мост скорее всего тоже, но все равно проверять.
Маленькая емкость в цепи питании шим тоже обычно дохнет со временем.
С виду это стандартного размера б/п, у него еще сверху обычно металлическая крышка в дырочках.
Я не знаю как этот формфактор называется, но это тема абсолютно типовая.
Цена средне паршивого такого б/п +/- десятка.
У нас в каком-то строймаге видел такие, как раз 12в для светодиодных лент.

Древний примитивный питальник. Шимка с высокой вероятностью uc384x, дцать лет назад они еще стояли везде вокруг.
R14 вроде на один степ меньше R13. Выпаять и обмерить штангелем, вопрос уйдет.
R1 скорей всего токовый сенсор(контроллер с токовым управлением).
Восстанавливать имхо разве что с целью обучения. Если надо питальник не мучая мозг - минвел с ближайшего лабаза будет гораздо лучше, даже если s серии (древней мамонта) ...
зы, трансы тоже бывают умирают.

Ну да с целью самообразования хочу починить. Раньше я их чинил простым выбрасыванием и покупкой другого.
Все остальные полупроводники целы - это я проверил. Конденсаторы - всё отлично, и ёмкость и ЕСР на холодной стороне.

Ну вот теперь, я могу посмотреть даташиты uc384x, и, если будет похоже - есть схема. Это хорошо.

GREY пишет: Весь вопрос в топологии - прямоход или обратноход (flyback vs forward). Выяснить просто - у трансов разная полярность вторички относительно первички. Измеряется осциллом с генератором на раз.

Флайбек.
Почитал по диагонали книжки по импульсным блокам. Вроде всё понятно, только резисторы вокруг затвора надо тестером потыкать и понять что там должно быть, один сгорел до неузнаваемости.

Тот блок починился, починился ещё один DC-DC, ничего там внутри интересного, нечему ломаться, на первый взгляд, все элементы с адским запасом во все стороны, а нет всё равно сгорает, вот что удивительно!

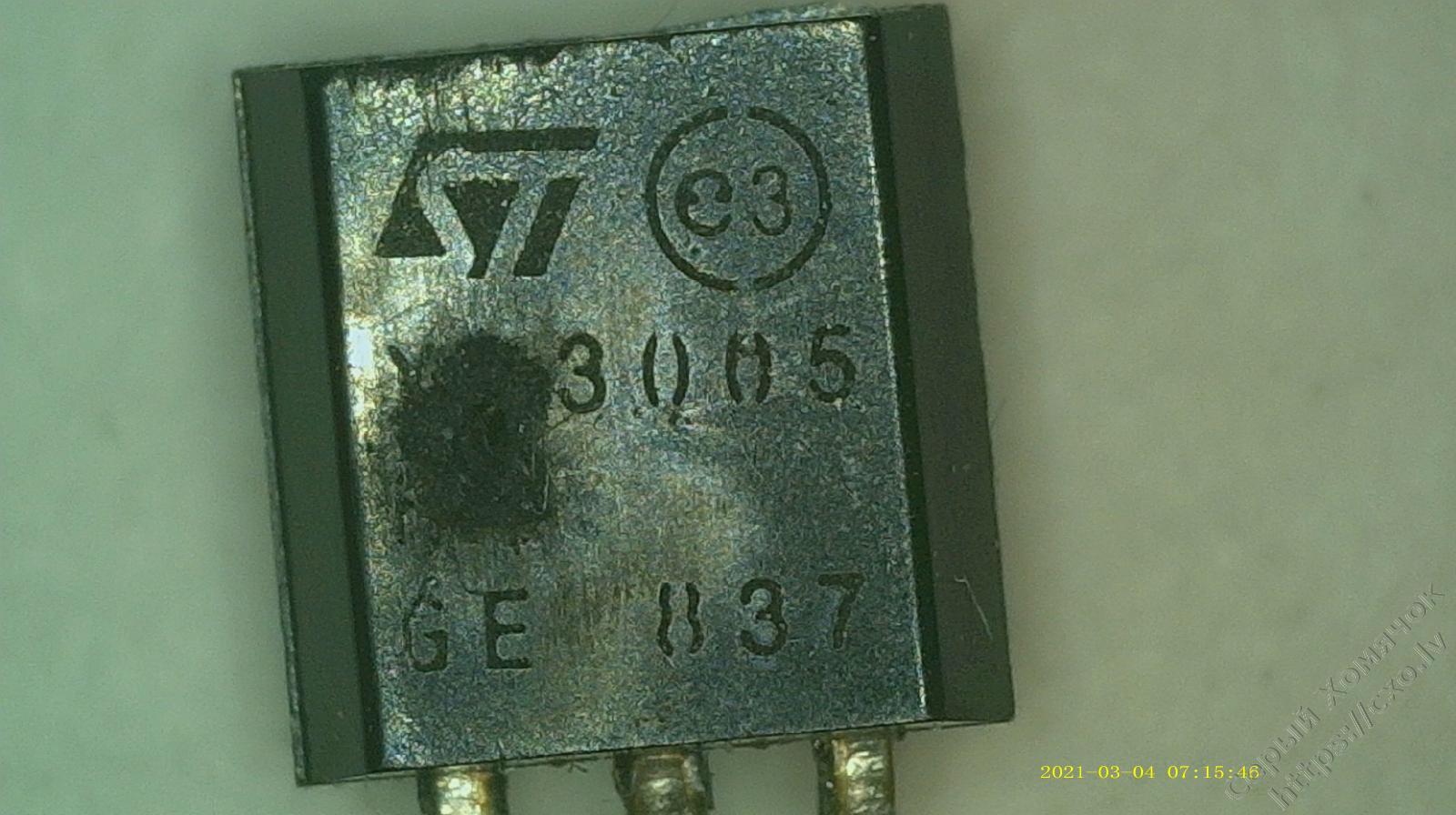

Сгорел ещё один БП, от рутера на 12В, пока заменил его зарядкой от телефона - просто воткнул в USB, питание через жопу, так сказать. И есть вопрос: что это за транзистор, сгорел прямо по маркировке:

datasheet4u.com...7/STX13005.html

Гы! Очень похоже, Спасибо!
А транзистор уникальный, снят с производства и ничего на замену в тех лавках, что мне доступны, нет! Облом.
Выкину я эту зарядку. Нешмогла!

Высоковольтные 13005 13006 в почти любой лед-лампочке вроде бы. Только корпус может быть другой, потолще или потоньше

Это в балластах CFL такие транзисторы.
Нынче даже 100 рублевые LED внутри с токовым импульсником на камне, транзисторов нет. Разбирал самых разных, у всех токовый шим контроллер, разница только в качестве обвязки и фильтрах. И ток задран в сопли, уменьшаешь ток на 30-50%, светит почти также, а тепловыделение снижается сказочно и лампочки походу будут почти вечными. При этом еще и частота повышается почти до 100кГц, пульсации потока измерить даже приборами не просто.

Спасибо за инфу )))

Присоединяюсь, спасибо.

(Истерическим голосом) - и колечки, колечки для трансформаторов спдифф!
