ТЕМА: Снабберы. Как подобрать и вообще.

Если у меня две вторички, средняя точка на земле и один мост для двух полярностей, т.о. вторички включены последовательно, достаточно ли одного снаббера сверху до низу или нужно на каждую вторичку?

На каждую вторичку свой снаббер. Если надо сэкономить детали и больше потрахаться, то можно попробовать один снаббер, может быть повезет.

Ну, вполне получается сверху-донизу снаббер ставить:


Но мне, всё равно, пришлось ставить два: трансформатор очень "мягкий" и без нагрузки даёт 40В Р-Р в одной обмотке, того полное напряжение 80В. А у меня конденсаторы 63 китайских вольта. Я ЛАТРом меньшил.
И ещё, на больших трансах нагрузка видна не сильно, а на мелюзге нужно грузить номинально сразу. Ну мне так показалось.

Откуда такая дикая форма напряжения и от чего такие конские взбрыки без снабберов? Или может это твой Hantek так видит как художник?

Лёха пишет: В смысле почему? Потому что лично Путин не может построить нормальные электростанции, генерящие идеальный синус в Латвийской розетке.

Чота у Сергея с потребителями на этой линии все печально ))
Активных корректоров мощности не завезли

Лёха пишет: Потому, что напряжение берётся через дифференцирующую цепочку. Если бы ты осилил посмотреть что было в этой ветке раньше вопросов бы не возникло.

Romanoff пишет: Угомонись!

Ulis пишет: Электричество в розетке - великолепное, сто раз показывал, может чуть верхушка приплюснута. Попробуй у себя любой БП померить без снабберов - удивишься.

Даже интересно стало!
Как раз усил есть полусобранный, и у него пара обмоток для питания ОУ как раз пока безхозная, посмотрю на них...

Кстати, интересно сравнить, у кого что творится в сети и как результат на вторичках.
ЩА скопирую работу и расчехлю осц

Вот!
На не самом лучшем ТН-60 такое.
Это еще не все осседи проснулись и повключали свои фенцы и кофемолкцы

А как правильно тыкать щуп скопа в розетку,? Или вы на выходе вторички меряете?
Че-т стремно мне в сеть щупом лазать без гальваноразвязки, но интересно посмотреть что там.

Ну я на вторичке конечно. ТН-60 же ж

На вторичке транса дежурного режима.



На вторичке силового транса, со снаббером 10 Ом, 0.22 мкФ (от балды скорее всего номиналы).

Все включено в одну розетку.

Grigori G. пишет: Лучше один раз отвязать осциллограф от розетки, чем каждый раз вздрагивать. Мощность у него чуть, любым трансом 1:1 можно сделать.
А так да, посмотри форму через большой трансформатор.
И вот глядя на вашу переписку окончательно понимаешь какой кайф диффпробник, которым я сую вообще куда угодно и оно показывает. Самый кайф смотреть два напряжения в одной схеме с двумя землями, или два тока одновременно. Вот прямо отлично!

Как тебе такое, Илон Маск?!

Больше у меня ЛАТР не умеет сделать, ну и руками я там шерудить побаиваюсь.

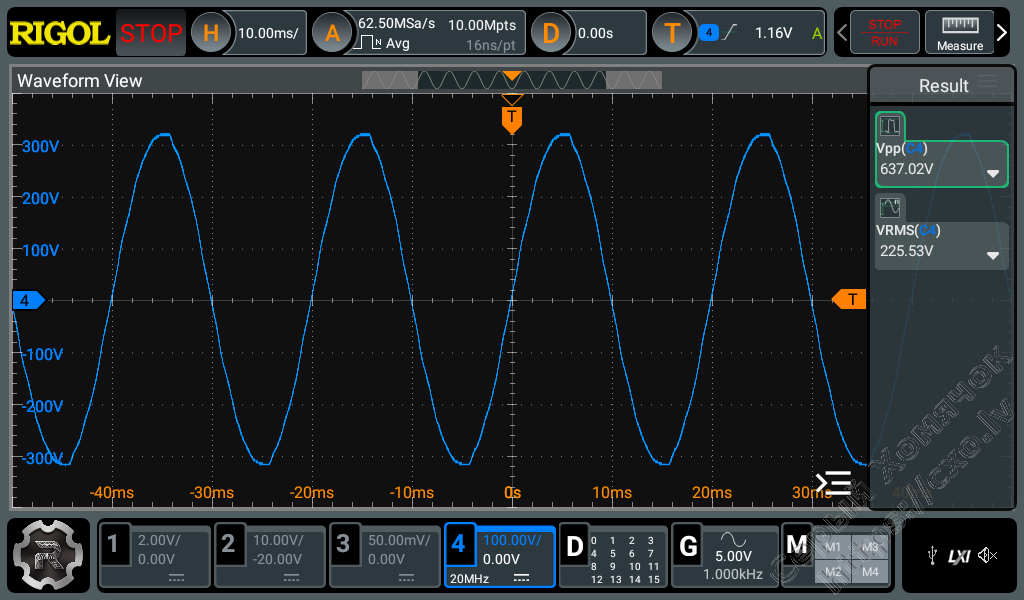

А вот такое у меня просто в розетке.
