ТЕМА: Нужно изобрести коробочку для измерения АС.

Спаял, работает.


Косяки: DC-DC была перепутана первая нога, т.е. ноги шли в обратном порядке. Первый раз такой модуль ставил, в даташите распиновка на виде снизу, думаю поэтому я всё перепутал. Вынул, перевернул на 180 и всунул назад.
У стабилизатора были перепутаны ноги входа-выхода. Вот тут я вообще не понял: в библиотеке всё правильно, на схеме всё правильно, в нетлисте - перепутано. Вообще никаких идей почему так получилось. Отпаял в крячил раком, ничего, току отбирается совсем мизер, будет работать. Вот очень удивился! И озадачен.

Вопрос: как подобрать конденсаторы С2 и С3? Какие должны получиться?

Сделал УМ на TDA2030. Работает, никаких проблем, усиление сделал 15, минимальное, меньше даташит не разрешает. Никаких возбудов, выбросов или чего подобного не наблюдаю, но это на столе с короткими проводками. Сейчас попробую подобрать конденсатор в коррекцию, что бы валилось с 50кГц, а потом попробую, всё же, уменьшить усиление. 24дБ как-то кучеряво очень, мне на выходе надо 2.83В, ну ещё надо будет предусмотреть чуть больше напряжение для высокоомных динамиков, но всё равно будет нужен аттенюатор. Сейчас на входе 10к/1к аттенюатор.

Было вот так изначально, делитель на 11, усиление 15,7, сквозное 1,42 - 3дБ. Вроде с расчётом сходится.


Снизил усиление с 15.7 до 7.7 (10к/1.5к резисторы), всё гладко на столе, думаю, что на этом надо остановиться. Одна сожжённая пищалка - и я обо всё пожалею. Делитель на входе поставил зеркальный ООС, что бы сквозное было около 1. Получилось так:

Вроде тоже похоже.

Питание 18В стабилизированое, от настольного БП пока.

GREY пишет: GREY пишет: Сегодня запаял. Очевидно на выход работает:

Со входом пока не очень понятно: я не совсем понимаю как протестировать. Но что-то происходит точно.
Всё, сегодня устал, жрать хочу, пёсик негодует чего это мы никуда не ходим. Пойду я отсюда, да и надоело.

Пришёл вот сейчас, прибрал бардак и посмотрел что-как:
Вход работает, открыл осциллограф в LspLab и там увидел - работают оба канала:

Ограничение наступает на 2В амплитудного, у меня сейчас К=1, так что и на входе вообще и на входе микрухи.


Измерил выходное напряжение, всё так же К=1 и снова 2В Р-Р.

Осталось напаять защиту ЮСБ, внешний источник референса. Если всё найду, то сделаю. Но уже работает, что не может не радовать!

Сейчас брошу всё в бензин и пойду домой, завтра продую и будет всё чисто. В ультразвук боюсь кидать.

Ну, вроде всё, отдельные кубики готовы и работают, надо делать БП и складывать в кучу.

Впаял недостающее, референсное напряжение было 3.25, стало 3.8В - в земляную ногу REG101/3.3 вставлен диод, как раз на его падение. Чуть больше чем хотелось бы, но уж как есть. Есть ли легкодоставаемый мелкий диод с малым прямым падением? Какой?

Интересно, что размах стал больше на выхооде, стало 2.2В амплитудного. Но неисключаю, что это софтовые глюки, пока всё очень на коленке.

Весёлые картинки из RMAA, белый без внешнего референса, зелёный с внешним референсом.АЧХ:

Завал в нижнем конце, я так думаю, от того, что я поставил межкаскадным кондесатором плёнку в 1мкФ. Но этот завал, в моём случае, ни на что не влияет, там я уже ничего толком не могу измерить и ни на что повлиять. Лучше рассчитывать.

Шум:


Гармоники и шум:


Интермодуляция:


С внешним референсом всё значительно лучше!

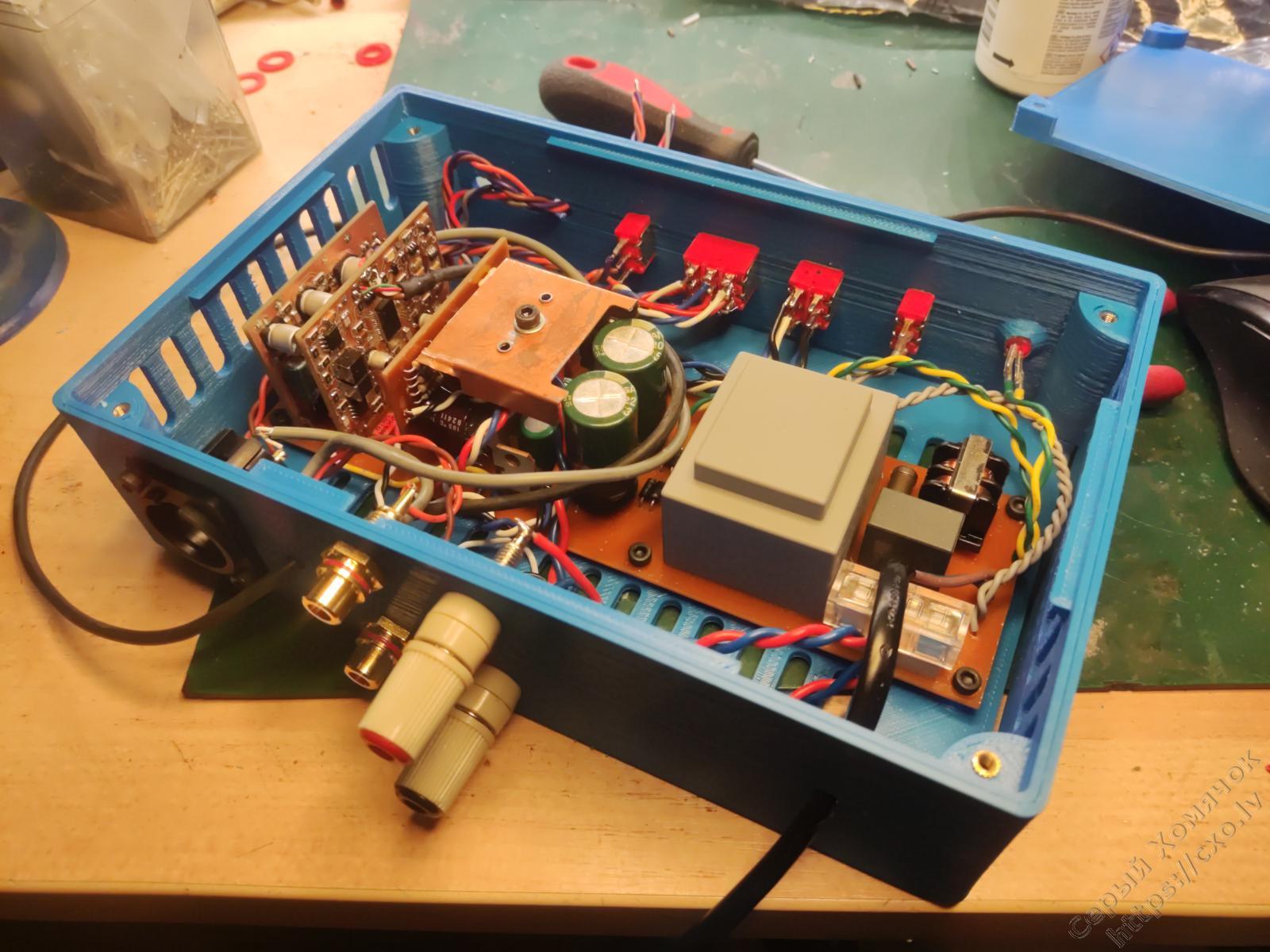

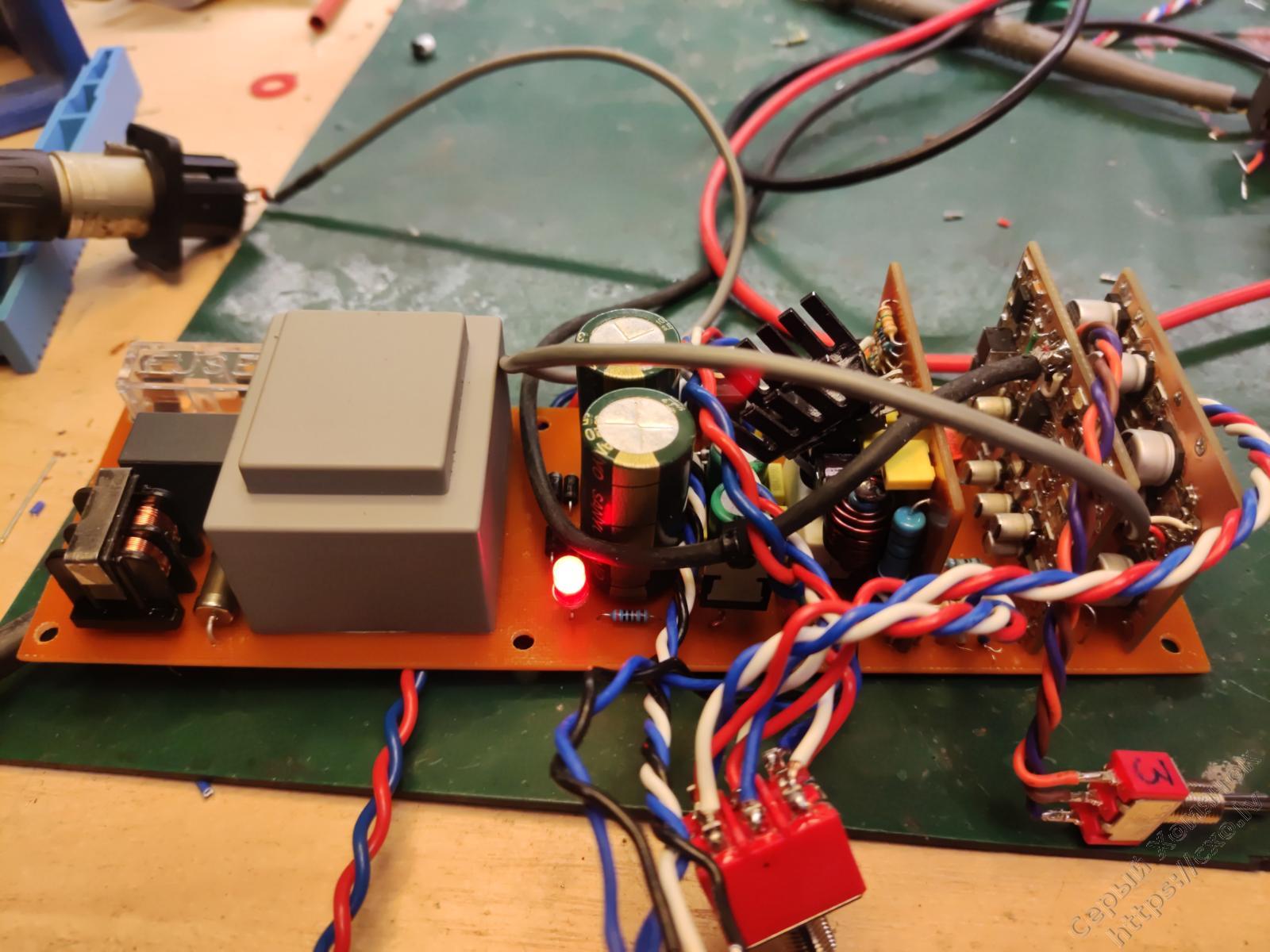

Дело движется к концу, но пришлось построгаться: был очень большой перекос по питанию - я брал из + и питание для +5 на карточку и 24В для фантомного питания и мелкий трансик сильно перекашивало. А у меня для усилителя мощности не стабилизированное питание, и можно ему только 18В. Так что просто заменой трансформатора на следующее питание не решить. Пришлось фантомное сделать из - прямо по текущей плате, проводками, так что-то близко к тому, что яхотел получить, но всё равно всё на тоненького, если в розетке чуть меньше 230В - всё, не хватает на стабилизацию.
По уму, конечно, нужно было сделать ещё стабилизацию для УМ и ставить следующий трансформатор, но не буду переделывать.
А так да, всё работает отлично!

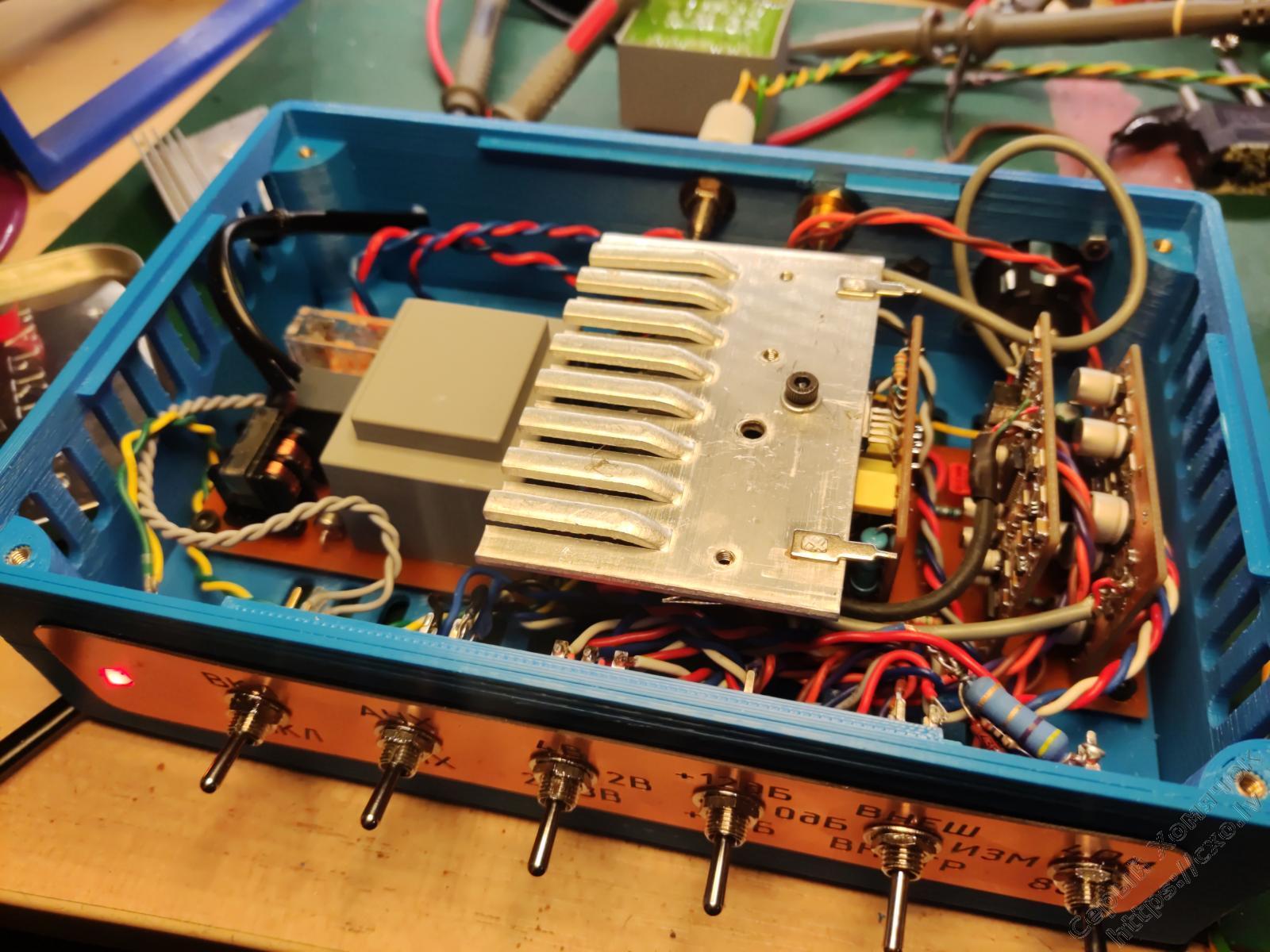

Надо окоробить и можно пользоваться.

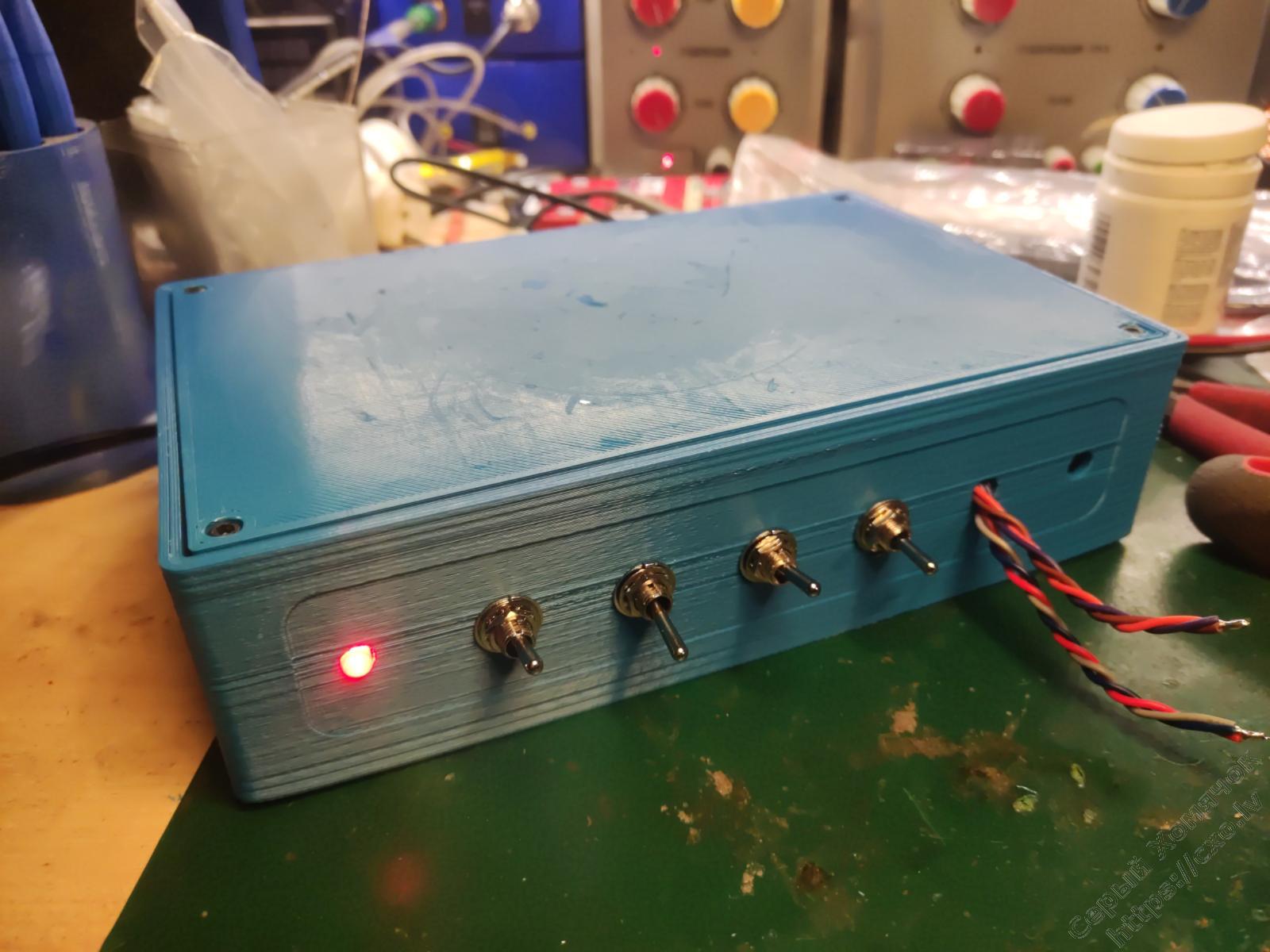

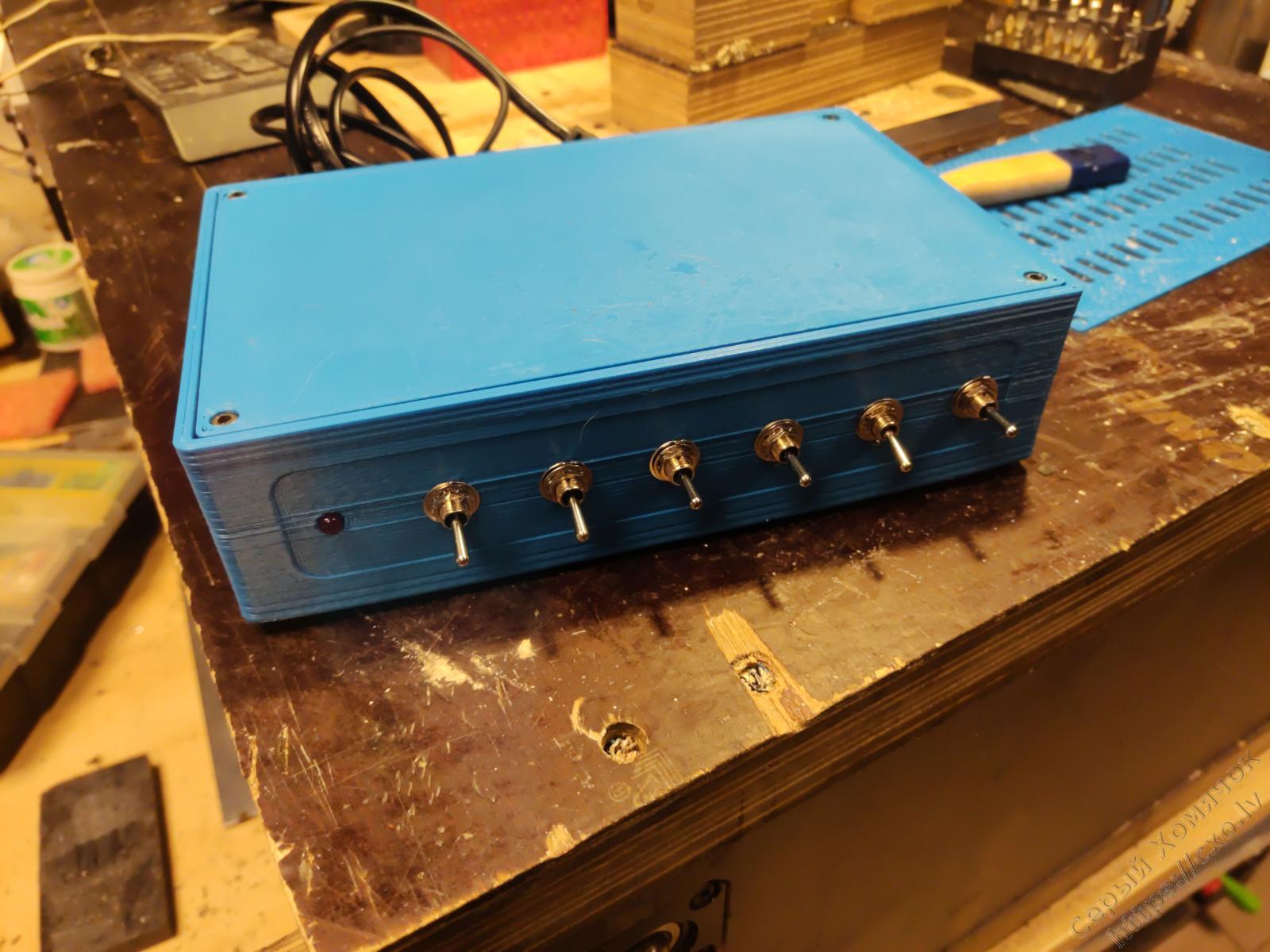

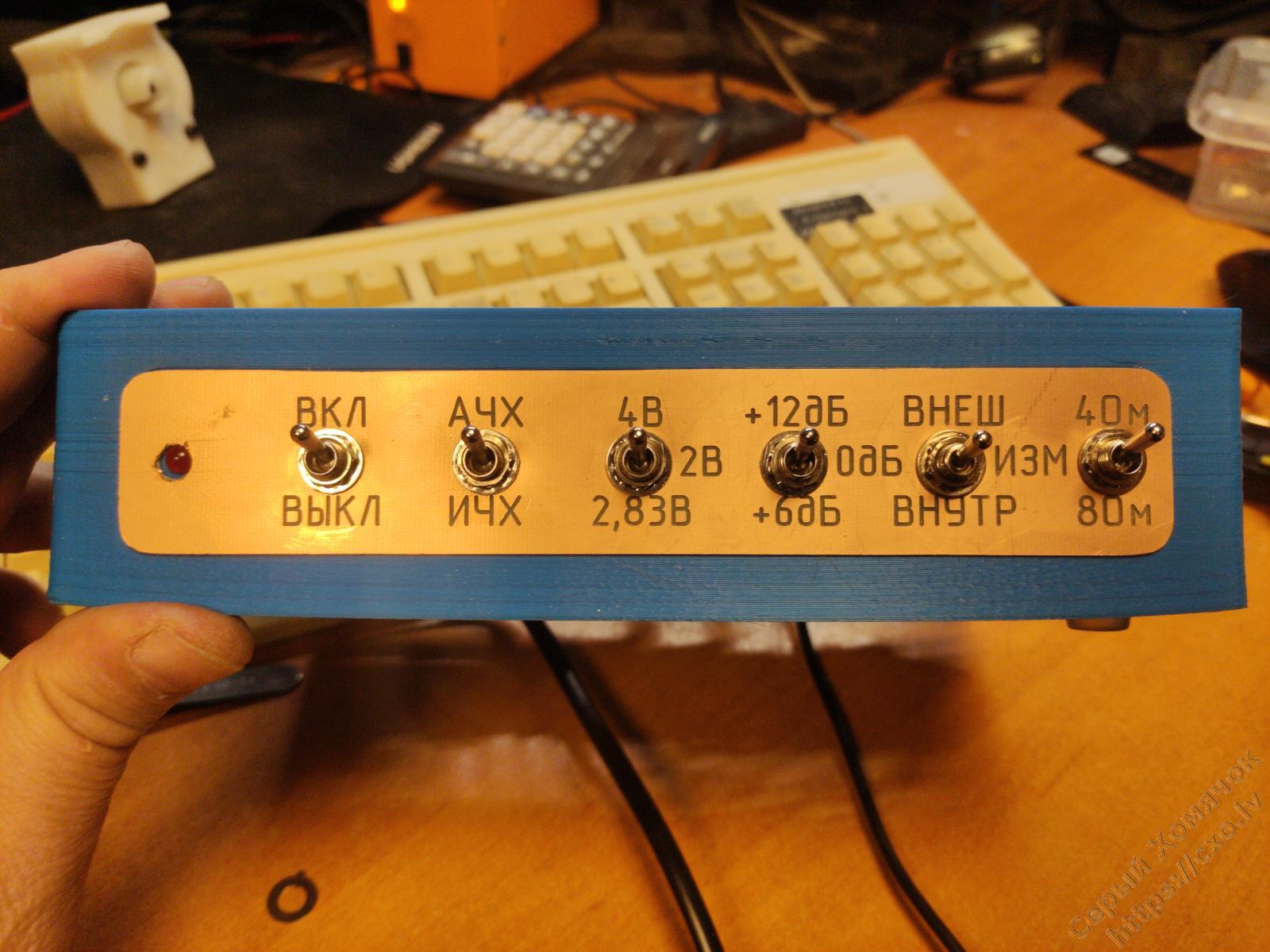

Пока так, но уже работает. Два тумблера надо купить, потом их придумал. И шильдик выпилить или из люминя или из пластика, с буковками.

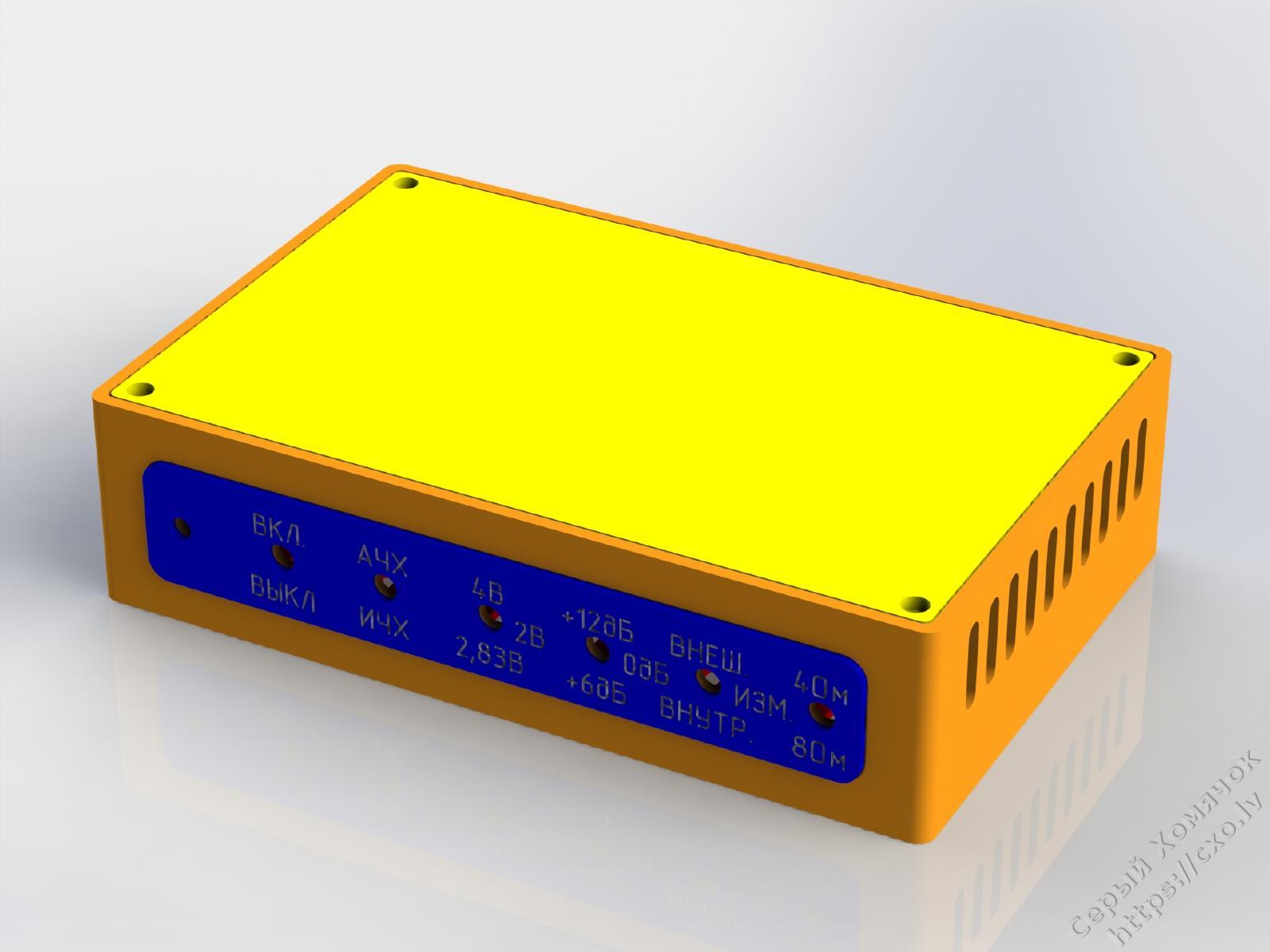

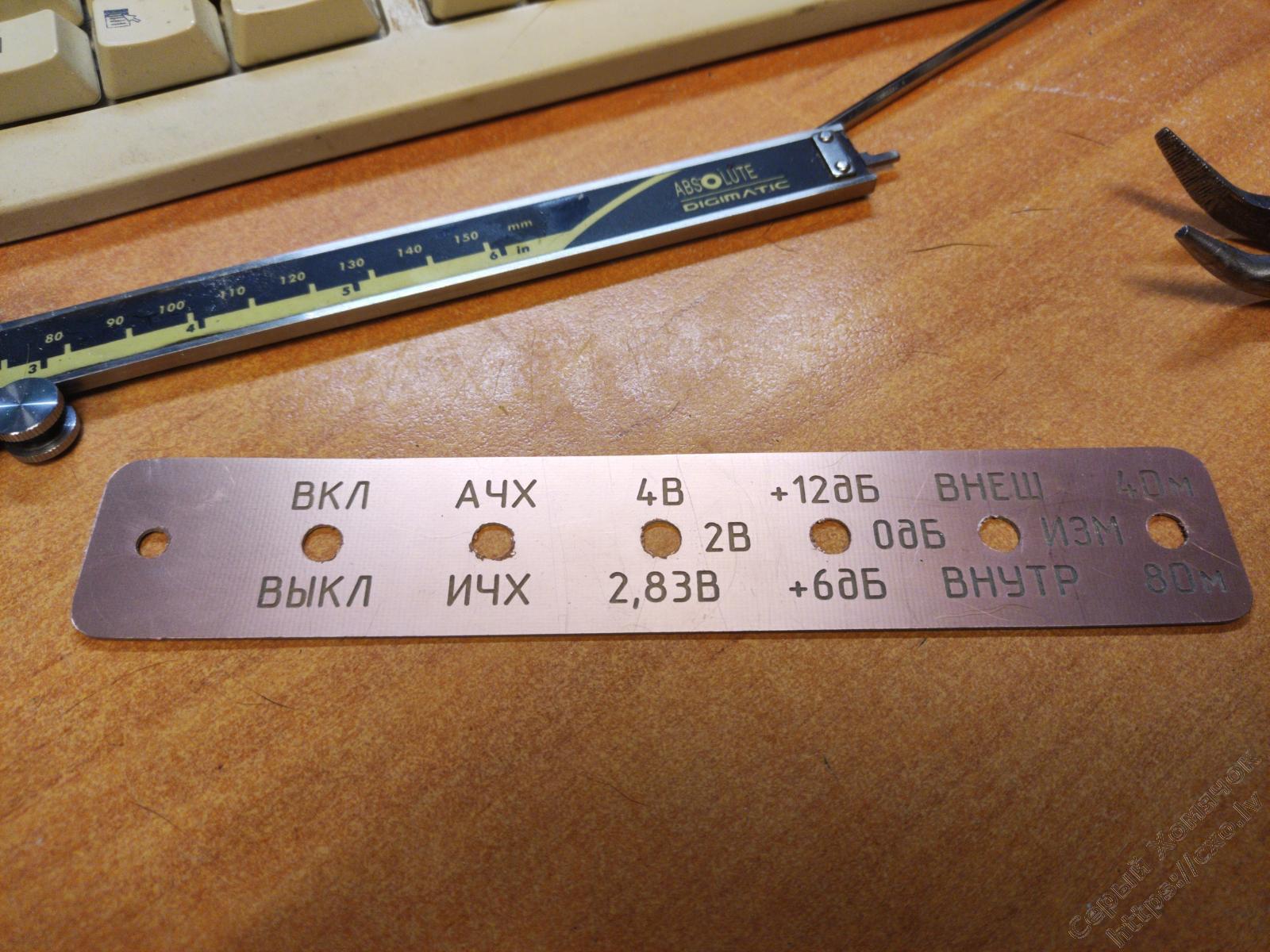

Осталось шильдик запилить. И никакого листочнка маленького нет анодированного.

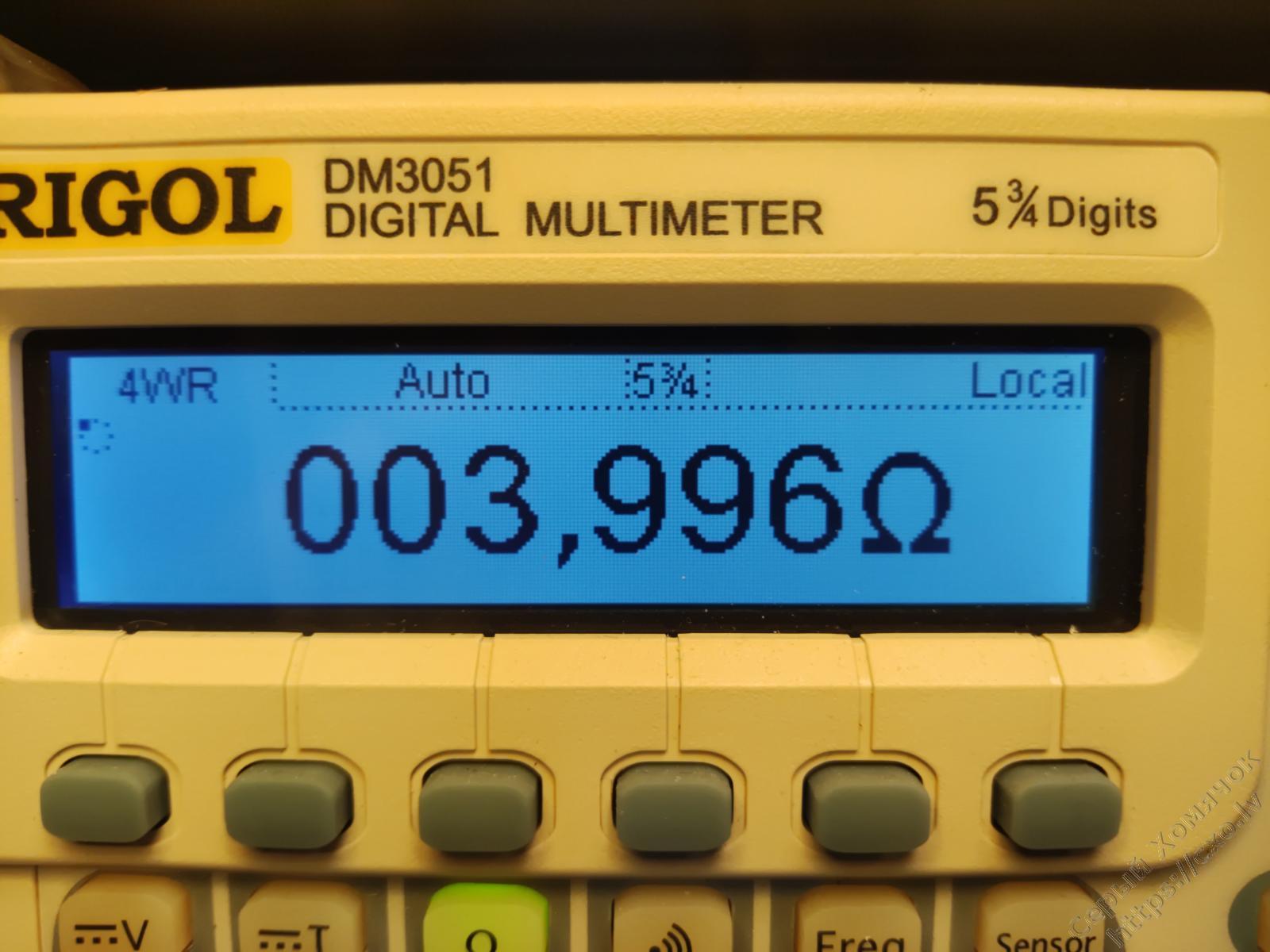

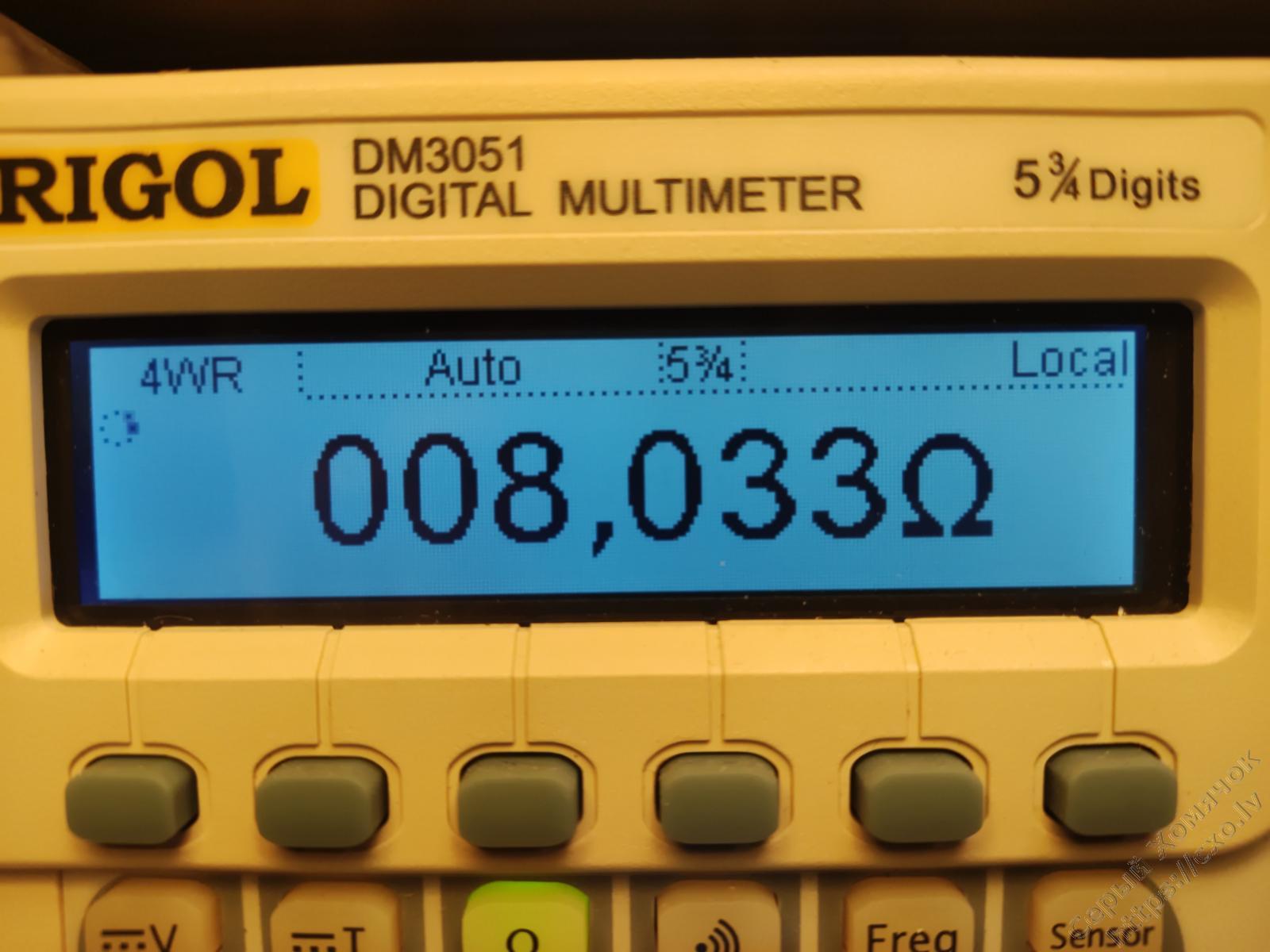

Сделал калибровочные резисторы - по два параллельно:

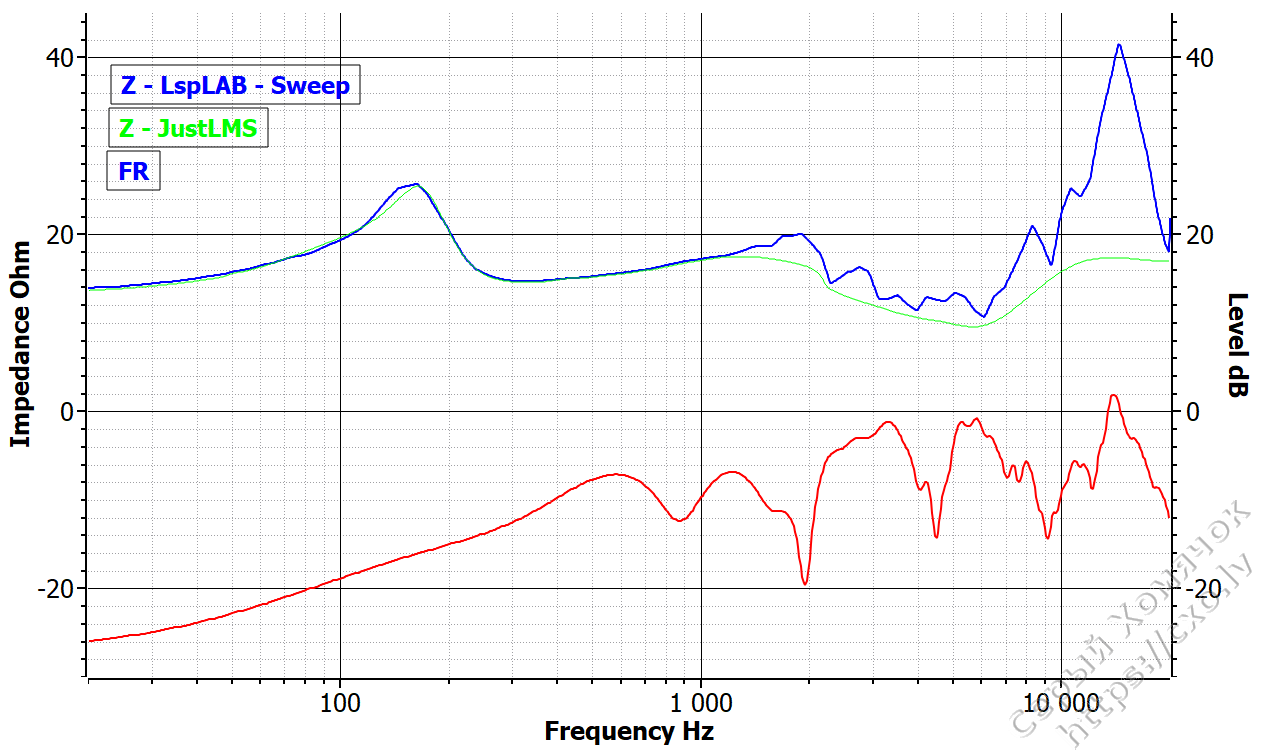

Подключил микрофон и взял какую-то угробищную АС, измерил её, на первый взгляд всё работает, можно снова начинать ковыряться с АС.

А придумал как починить питание: ставлю следующий по напряжению трансформатор, сейчас 12В: 15В, получаю 20В выпрямленного, которое ещё и присядет, а на место TDA2030 ставлю TDA2050 - там питание от верха до низа 50В, вписывается по питанию. И всё работает и ничего не надо переделывать!

2050 где берешь?

В местной лавке есть. А 2030 в тумбочке. А на самом деле нужно не 2050, а LM1875 поставить, там питание 60В и их делают до сих пор.

2050 в местной лавке могут быть китайские, с кристаллом от 2030
1875 да! Только тоже могут быть китайские )))

Ulis пишет: Не, больше за то, что будет кондиционное. Там реально местная мелкая лавка и хозяин тянет из толстых каталогов, это остатки старого. Цены маленько вздутые, но не всему же быть хорошо. Я там TDA1541A купил, к примеру. Все. Обе две.
Ulis пишет: А эти даже у поляков в TME есть, так что с этим вообще пока не проблема.

Да и проверить можно, взять да дать напряжение питания с ЛБП по максимуму, для 2030 это всего 36В, а для 2050 и лмки - 60. Тут оно и вскроется.
