Микрофонный усилитель с фантомным питанием.

E-mail Печать

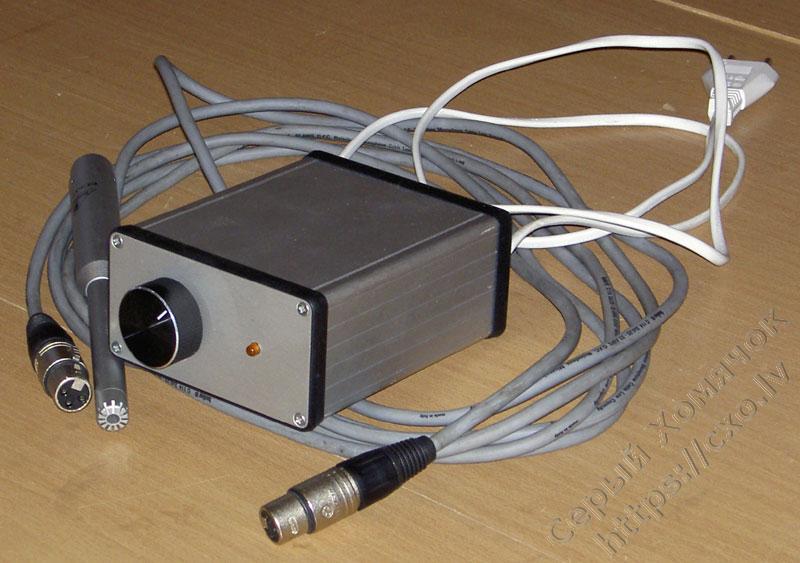

0102Началось все с того, что чем-то нужно измерять АЧХ акустических систем, вот я и купил Behringer ECM8000, пожалуй самый доступный измерительный микрофон. Понадобился предусилитель с фантомным питанием, поскольку на буржуйский пред или микшер денег пожалел, и я думаю, что не меня одного удушило зеленое земноводное, отдавать деньги за то, что можно сделать за пару часов. Поиски схемы долгими небыли - Костя Мусатов подсказал готовое решение на микросхеме INA103, про это и будет рассказ. Собственно про революционные технологические решения  здесь прочитать нельзя, тут разговор про конкретную конструкцию, может быть не совсем удачную, но которая свои функции исполняет и пристойно выглядит. Никаких чудес, все как в даташите на INA103(схема на последней странице), только несколько моментов: вместо дорогущего операционника OPA627 я поставил OPA137 (разница в цене почти 20 раз!!!), и второе, трансформатор использовал с двумя вторичками, поэтому фантомное напряжение формируется удвоителем, так что нужно быть внимательнее с конденсаторами и стабилизатором, можно легко выпрыгнуть за верхний предел напряжения. И вот еще, потребляемый микрофоном ток для меня остается загадкой, но даже если думать, что на стороне микрофона КЗ, и конденсаторы фильтра совсем дырявые, то все равно получится близко к 0, и для минимальной загрузки стабилизатора на нем висит светодиод индикации, через R7, на схеме его не видно, был нарисован на плате. Как влияют пульсации в фантомном питании я тоже не знаю, поэтому емкость кондеров выбрана с запасом. Да, по-честному, все конденсаторы с запасом. А если совсем честно - какие были, те и припаял! В фантомном  Китай неизвестного происхождения на 63 вольта, остальные Sanyo MV-AX на 25В, блокировка и в интеграторе - Wima MKS02. Стабилизаторы питания 7815 и 7824 в ТО-92, отрицательный соответственно 7915. Потенциометр с пластиковым элементом, дорого, но навсегда! Трансформатор. Отдельная песня. Такого размера мелкого в ЕЛФА только 2х18 и 2х12, что они имели ввиду понять сложно, потому, что первый валит больше, а второй меньше. Так получилось, что у меня были оба. С 2х12 для 78хх  напряжение маловато, нужен лоудропаут, а с 2х18 в фантомном превышается предел для 7824 (40В). Я рискнул, мой 7824 от ST это дело сдюжил, и я решил, что не буду напрягаться, ток через него маленький - выдержит. И пока держит.

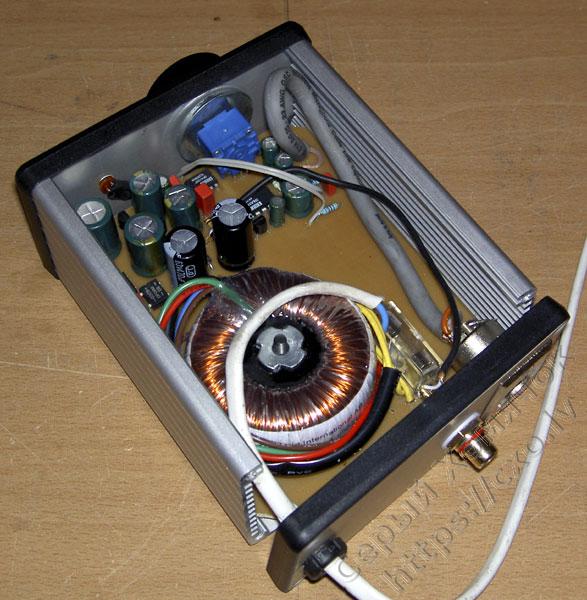

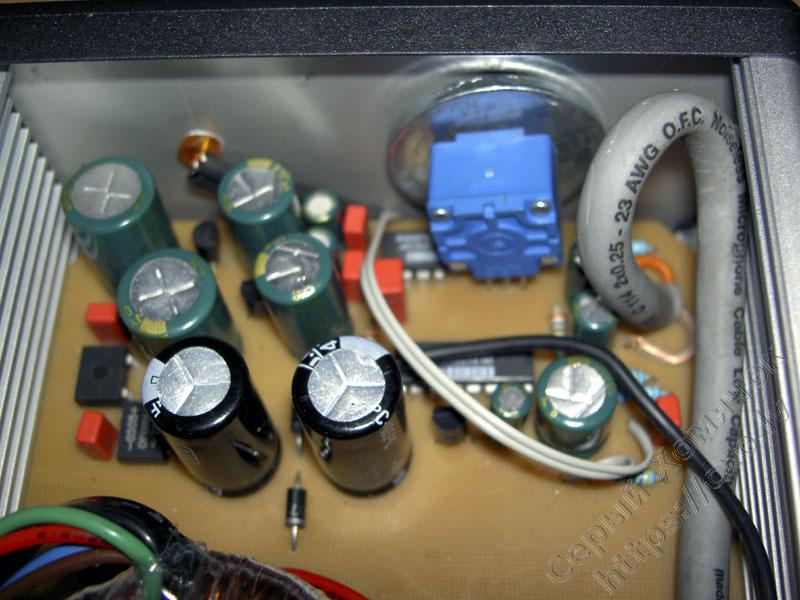

ОЧЕНЬ ВАЖНО: на плате не разведен плюс питания для интегратора, вернее разведен по второй стороне, я припаял проводком. На одной стороне у меня не получилось, потом забыл про это, а перемычку не поставил. И в ПиКАДовских файлах и в ПДФе это явно видно.    Все засунуто в добротную алюминиевую коробку Hammond Manufacturing,  таким образом удалось закрыть внутренний бардак. Этим Канадским боксикам цены бы не было, если б не цена! Каламбур, однако. Часть элементов, в том числе коробка, трансформатор, перменник  и Wima MKS02 куплены у шведских спекулянтов ЕЛФА цены злые, зато точно кондиционные детальки.

Thumbnail image Thumbnail image

Фаилы для P-CAD, схема, плата, библиотека, библиотека бардачная,  элементы рисовались по ходу трассировки, которая в свою очередь происходила во время употребления "Ивана Пешехода"  с черной наклейкой.

А вот это PDF, в котором схема, плата, плата в зеркале и расположение деталей.

Фаилик для Эксела с неполным списком деталек, кодами ЕЛФА и самым интересным - скока денег. Краткий коммент к ценам. Если все, по-жлобски, купить в ЕЛФА, да еще с дорогим опером, то в 100 евро не влазит, и вся эта затея -любовь к искусству, дешевый б\у микшер дешевле стоит! С дешевым опером, но все в ЕЛФА, вроде да, меньше 100. Если походить ногами и купить в ЕЛФА только то, что по рынкам-магазинам не нашлось, например боксик и пленку, то реально влезть в 50 евриков, даже с хорошими комплектующими, ну а если использовать конденсаторы  знаменитой фирмы НоНейм, транс зеленый (я не к тому, что он плохой, я к тому, что большой, до кучи там и отдельная обмотка под фантомное найдется!), пременник попроще и коробку из под бутербродов, то цена получится совсем смешной.

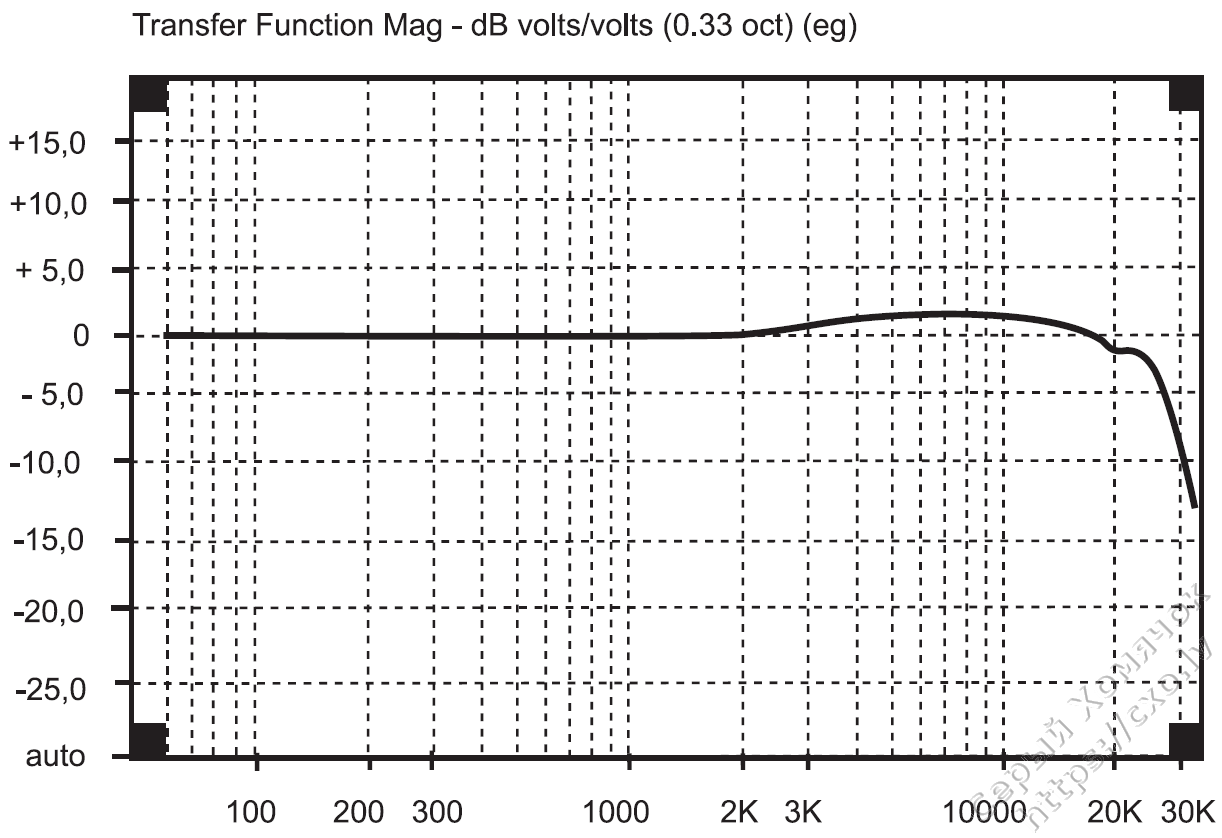

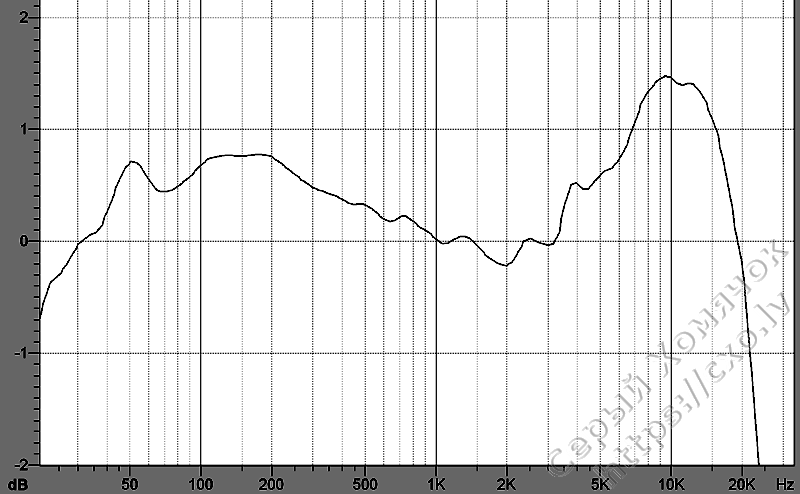

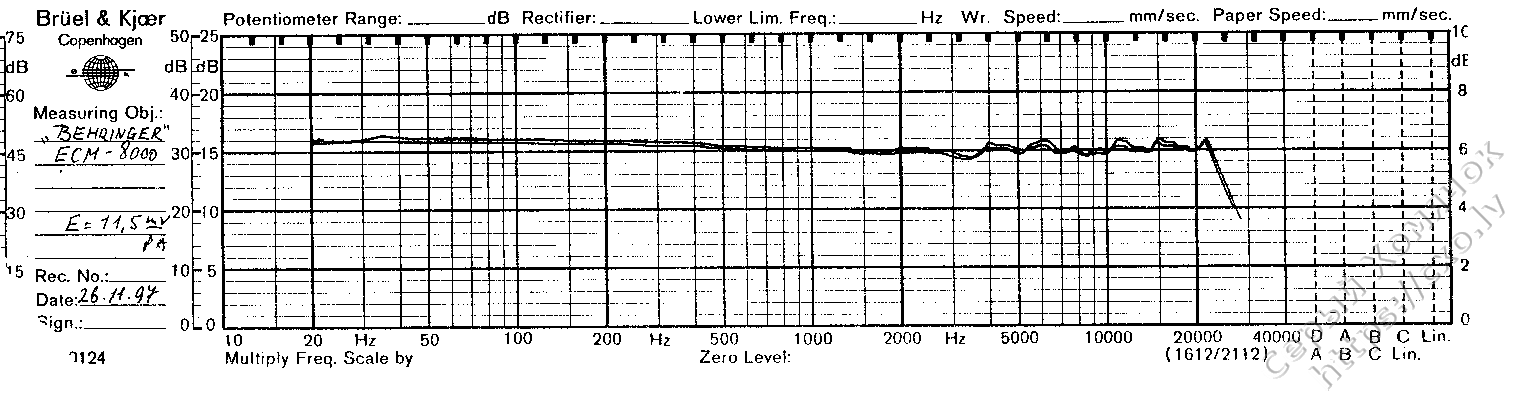

Что же получилось на выходе? Конечно, было бы корректней измерить отдельно микрофон, отдельно пред, посмотреть на искажения и т.д. и т.п. Так сказать, суп отдельно, мухи отдельно. Потом. Может быть. Для того чтобы нормально измерить нужна, по крайней мере, нормальная аудио-карта. Пока нет. А пока только график АЧХ моего экземпляра Behringer ECM8000 подключенного к преду. Получен путем сравнения капсюля Bruel & Kjaer 4133 и Behringer ECM8000 синусом, отфильтровывалась первая гармоника, чтобы исключить нелинейности, в безэховой камере фирмы R&D Akustik (это осколок Рижского Радио Завода им.Попова, сама камера впечатляет, до 63Гц все правда, ниже есть стоячая волна) Отдельное спасибо Дзинтарсу Ласису. Для сравнения АЧХ из родного даташита, скан с чека АЧХ экземпляра с "Ньютон-Лаб":

Thumbnail image Thumbnail image
Thumbnail image

Ну и последняя веселая картинка на которой (сверху вниз) в одном масштабе кривые::

081. Фаил компенсации из LSP Lab 3.
2. Фаил компенсации с "Ньютон-Лаб", сглаживание 1\3 октавы.
3. Он же, без сглаживания.
4. Мой файл компенсации, сглажен 1\3 октавы.
5. Он же, без сглаживания, но с компенсацией стоячей волны.
6. Он же сырой, без всякой обработки.

Остается добавить, что чувствительность получилась, при полностью введенном потенциометре 324mV/Pa.
