Усилитель для наушников по схеме И.Семынинина.

E-mail Печать

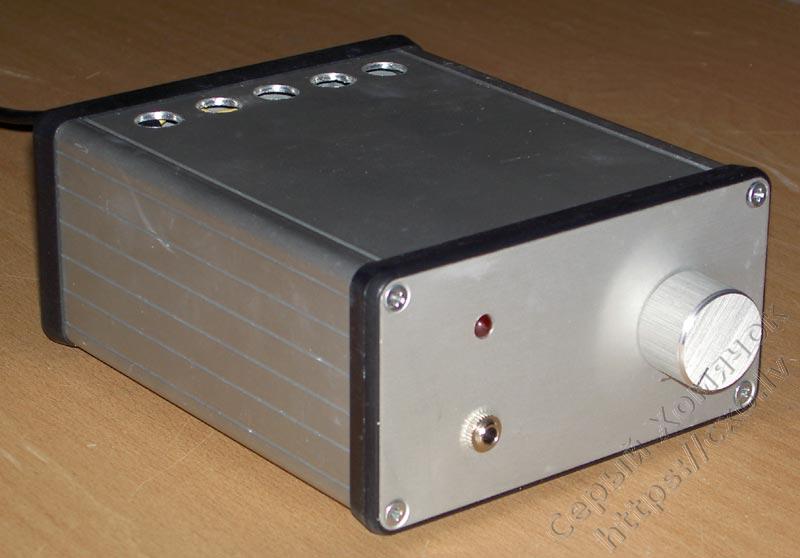

01Thumbnail imageПредыстория. Я купил Зенхейзер ХД580, послушал, ну очень понравилось, но смутьяны подсказали, что и половины того, что они могут я не услышал. Что нужен усилитель, заточенный именно под наушники. Они были правы. Сам сконструировать не могу - нет такого умения! Поискал по нету, вариантов много, и на дискретных и на мощных ОУ. На ОУ не хотелось т.к. они охвачены глубокой ОООС, и все нелинейности от наушников полезут на вход, со всеми вытекающими, а Зенны играют ну так разборчиво, и я побоялся, что все услышу. И второй момент, при малых КУ мощные ОУ склонны к возбуждению, с которым бороться не хотелось. И тут, ползая по форуму Хи-Фи.ру я наткнулся на схему Игоря Семынина. Тут нужно заметить, что у Игоря, видимо, нет проблем с прецизионными резисторами и полупроводниками военприемки. И у меня таких проблем не возникает. Но по другой причине. Потому, что не прецизионников, не ПП российского производства у меня нет! Написал ему и Алексею Никитину (кто не в курсе, раньше Алексей работал в Крик Аудио, сконструировал не один усилитель в том числе и для наушников, сейчас делает и продает усилитель для наушников "Янтарь") письмо с просьбой подсказать, что из буржуйской продукции мне подойдет. Спасибо добрым людям ответили, подсказали, помогли. Собрал на макетке, попробовал два варианта, три "канала" без конденсатора и два с конденсатором на выходе. Игорь отдельно отметил, что вариант с конденсаторами не так чувствителен как к самим транзисторам, так и их подбору, подбирать их надо по произведению коэффициентов передачи в паре, а желательно и по отдельности. А для трехканального желательно еще и по Uбэ. Подробнее смотрите у автора. Я купил по 10 транзисторов и три пары подобрались весьма условно. У трехканального варианта всплыл еще благ - при включении ноль на выходе устанавливается через 10-15 секунд, что пользы наушникам не приносит, перед включением их надо отключать. Одним словом, повторил вариант с двумя каналами, не скажу, что хуже играет, разница минимальна. Чуть другой бас, чуть окраска звука другая, почти неуловимо (для меня), на уровне смутных ощущений.

Коротенько про элементы. Пробовал электролиты на выходе ELNA, Samsung, Samhwa, типы не помню, и кучу левоты - вдруг случится чудо и левота лучше. Чуда не случилось и я остановился на Sanyo MV-AX. И играет красиво и закуплено их много. Проходной конденсатор на входе подбирал так: взял 30мкФ МБГО и последовательно с ним тыкал разные конденсаторы. Перепробовал просто тучу. Остановился на RIFA PHE426. В блокировке советская пленка, потому, что очень много. С транзисторами такая история. На макетке припаял панельки и менял транзисторы на раз-два. Пробовал менять: "меньший" транзистор, всего один тип BD139, но разных производителей. В порядке улучшения: Инфенион, СТ, Моторола. Был всего один Филипс, чуть-чуть ровнее чем Моторолла на слух. Еще для смеха потыркал КТ817, один из, примерно, двух десятков неожиданно заиграл. Померил коэффициент передачи - 250, удивился, померил у других 40-80, брак, наверное Smile Между прочим разница при смене транзисторов слышна невооруженным ухом! "Больший" транзистор отобрался MJE3055T Моторола (ON Semiconductor). Пробовал еще какие-то NPN буржуйские, ничего вразумительного не получалось, даже не записывал, что делал. Мост выпрямительный стоит на 10А, просто никаких других на тот момент не было, соответственно плата под него. Потенциометр с пластиковым элементом, трансформатор 20ВА (слышал, что в настольных лампах бывают маленькие торики на 12В, можно сэкономить), боксик Hammond Manufacturing, крутилка куплены в ELFA. Вот как все выглядит изнутри.

Thumbnail image Thumbnail image

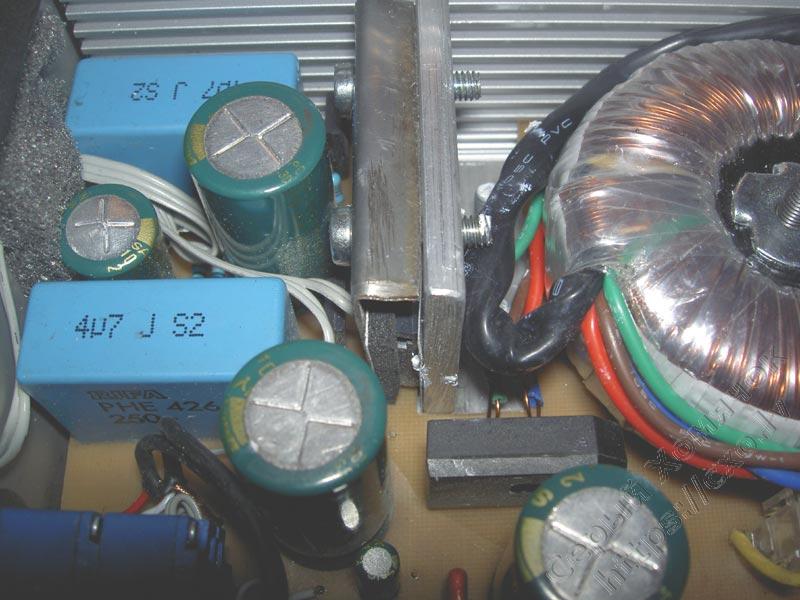

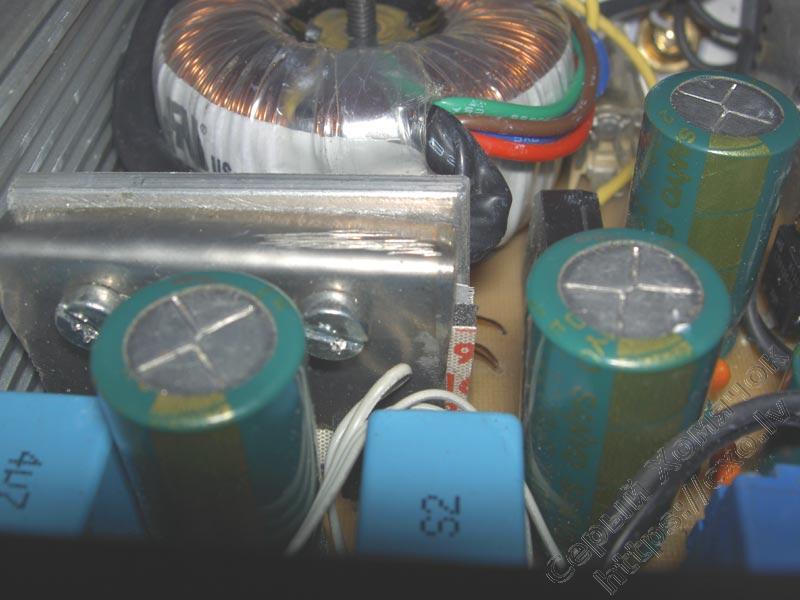

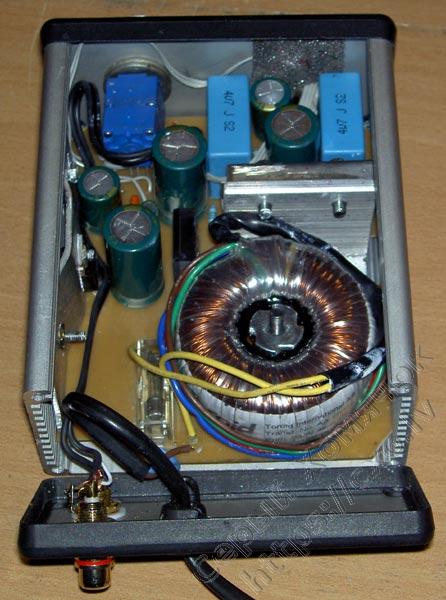

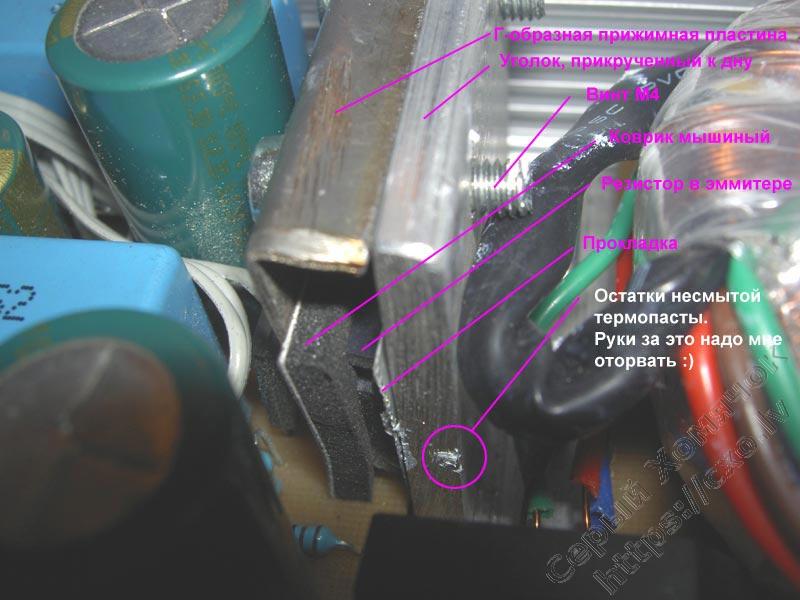

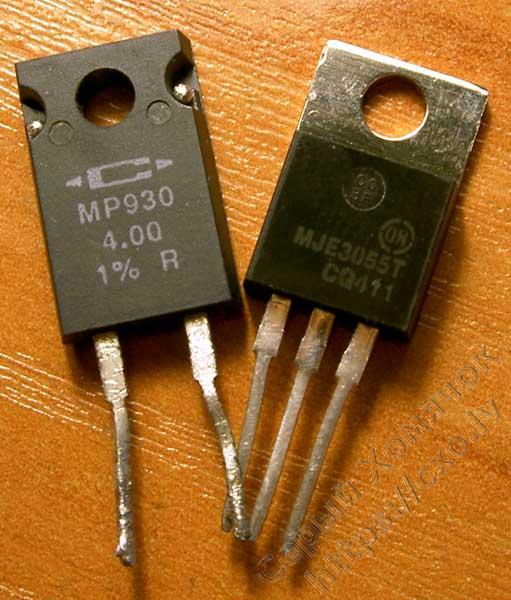

На фотках видно, что все запихал в в довольно маленький боксик, который по совместительству теплоотвод. 7812 прикручен к алюминиевой пластине, которая, в свою очередь, прикручена к боковой стенке боксика. "Большие" транзисторы и резики в эммитерах через прокладку сидят на дюралевом уголке, уголок прикручен к днищу коробки. В плате сделан вырез под уголок. Тут пришлось применить военные хитрости. Резисторы выбрал Caddock Kool-Pack® в корпусах похожих на ТО-220, очень здорово вписались на уголок вместе с транзисторами. К уголку резики и транзисторы прижимаются Г-образной стальной пластиной через кусочек пенорезины (отрезал от мышиного коврика, потыкал паяльником - не плавится, годится!) двумя винтиками М4, расстояние между ними такое, чтобы выходной конденсатор не сильно мешал крутить. Выходной разъем стоит между конденсаторами входа, выхода и смещения, там места только на 1\8", если у Вас наушники с разъемом 1\4" тогда надо двигать. На этих картинках понятнее как привинчено.

Thumbnail image Thumbnail image Thumbnail image

Греется все это дело ощутимо, я прокрутил несколько отверстий сверху-снизу для вентиляции и ток покоя снизил с 310мА до 265мА, установив R8 390Ом. На звуке это никак не отразилось, а вот корпус стал заметно холоднее. Температура между винтами крепления уголка к корпусу, после 12 часов работы, была 65 С. Сам корпус и внутри него похолоднее, около 50 С. Зато как приятно зимой подержать в руках, придя с мороза!

Это архив с файлами для Пи-КАДа-2002, схема, плата, библиотека. Библиотека - хаос. Не думал, что кто-нибудь увидит, элементы создавались по-ходу.

Вот это ПДФ со схемой, платой, платой в зеркале и расположением деталей. Там на схеме вместо BD139 указан BD136, не было у меня 139 в библиотеке, сделал из 136, а переименовать забыл, пардон!

Экселовский фал со списком деталек и кодами для ЭЛФА. Там нет резиков, разъемов, сетевого шнура, крепежного барахла.

Я в экселе посчитал, аж вздрогнул, если все купить в ЭЛФЕ выходит 85 евров с налогами. Во как! Надо покупать детальки в ближайших лабазах! С другой стороны, если сравнить с ценами на готовые ушастые усилители - просто бесплатно. Собранное без ошибок работает сразу, никакой мороки типа возбудов или нестабильности по теплу замечено не было надо только ток покоя проверить и поправить если нужно R8. Собрать реально за вечер. Играет просто замечательно! Если подключать к СиДи или звуковой карте напряжения почти всегда хватает, а вот если источник не 2В выход, а поменьше, то громкость явно маловата.

Ну и отмазка: не стоит меня пытать про схемотехнику, я в этом не плаваю, все вопросы Игорю Семынину. Эта песня про то, что можно запихать комплект деталек в конкретную коробку и наслаждаться!

UPD. Все таки измерил. Ограничился измерениями RightMark Audio Analyzer 5.3. Не хотел этого делать до покупки нормальной аудио карточки. Но видно не судьба мне аудяшку купить в обозримом. И промерил той, что в наличии. Не сказать, что очень она хороша, но на остальных машинах еще ужаснее!

Суть измерений: с выхода аудяшки - на вход Уши1, с выхода Уши1 - на вход аудяшки, при сопротивлении нагрузки 300 Ом, 100 Ом, 30 Ом. Напряжение на входе 850 мВ, больше карточка не тянет. Ниже ссылки на отчеты сгенеренные Райт Марком. Сравнительный я подкрутил малька, теперь по клику графики открываются в новом окне, а то "родные" для сильно зрячих.

Thumbnail imageВсе, в общем то, понятно, кроме уменьшения интермодуляции, тут, наверное, моя карточка настолько плоха, что буфер на выходе ей помогает. Черт ее знает, даже думать об этом не хочу. КНИ как и у автора - не больше 0.15%, в основном 2ая гармоника. В графиках шума четко видно, что прет 50Гц и дальше с умножением на 2. Я это увидел только когда постил, думаю, что виной включеный осцилограф+пред+усилитель и "модная" оснастка для измерения, хотя, надо признать, что трансформатор питания имеет одно достоинство - размер и множество недостатков. А может я глухой и не слышу в наушниках? А на самом деле фон сидит давольно низко, может и правда не слышно? Ну и переходное затухание каналов подсело там же, на оснастке. Ну лень было по-человечески делать, играет хорошо, а на измерения толковые пороху не хватило - абы как! Даже измерения Райт Марком - подвиг! Извиняйте.

Подведем черту. Если считать мою карточку идеальной, и что она не вносит искажений и не шумит, и выбрать худшие результаты из трех промеров, да еще и округлить к большему значению, и считать глюки из серии замеров, то на разных нагрузках от 30 до 300 Ом имеем при выходном напряжении 850 мВ характеристики не хуже:

Коэффициент передачи по напряжению: 0.97
Интермодуляционные искажения, %: 0.3
Нелинейные искажения , %: 0.12

Совсем не плохо!
