Как сделать корпус усилителя

E-mail Печать

Поперто отсюда. Часть про схемотехнику нещадно вырезана - это мы и сами умеем.




Сделать усилитель не так сложно, как это кажется. Все работы можно выполнить дома на кухне, располагая минимальным набором инструмента и материала. Но тем не мене можно получить впечатляющие результаты. В этой статье я расскажу вам, как это сделать. Я так же не буду пользоваться станками и выполню все работы вручную.

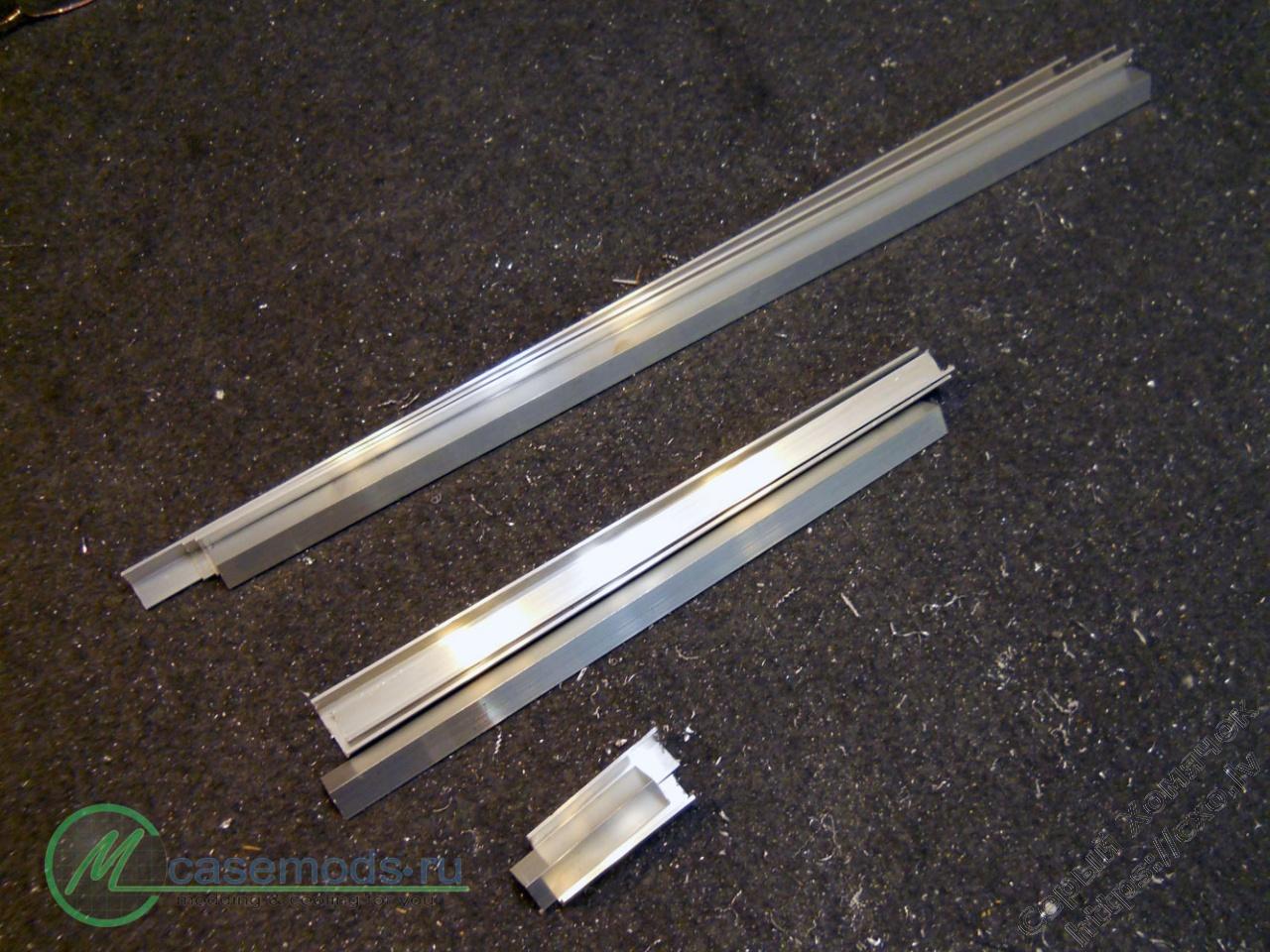

Для корпуса понадобится алюминиевый угольник 15Х15 миллиметров, можно и больше, но не меньше, а то корпус не будет обладать достаточной жёсткостью. Сначала надо нарезать заготовок.

001

Рекомендую сначала нарисовать корпус на бумаге и просчитать все размеры, что бы потом не было мучительно больно. Когда я делаю корпуса, то исхожу из того, что все стандартные аппараты Hi-Fi класса имеют корпуса длиной 430 или 460 миллиметров, при этом их высота и глубина не лимитируется. Размер 460 миллиметров мне кажется великоватым, по этому, я принял размер 430 миллиметров. Сам корпус планирую отделать стеклом толщиной 4 миллиметра. Из этого следует, что каркас должен быть меньше по размерам, чем окончательный размер усилителя. Если будет крышка из стекла 4 миллиметра и днище из алюминия толщиной 1.5 миллиметра, то высота каркаса должна быть на 5.5 миллиметра меньше планируемого размера. А если сделать стеклянными боковины, то из общей длины надо вычесть две толщины стекла.

Ну вот, заготовки нарезаны, можно приступать к обработке. Начнём с вертикальных стоек каркаса. Тут тоже надо не забыть о том, что от их высоты надо вычесть две толщины полочки применяемого угольника. В моём случае, при общей толщине усилителя 60 миллиметров, толщине стеклянной крышки 4 мм, днища 1.5 мм и толщине полочки угольника получилась высота стойки 51.5 миллиметров.

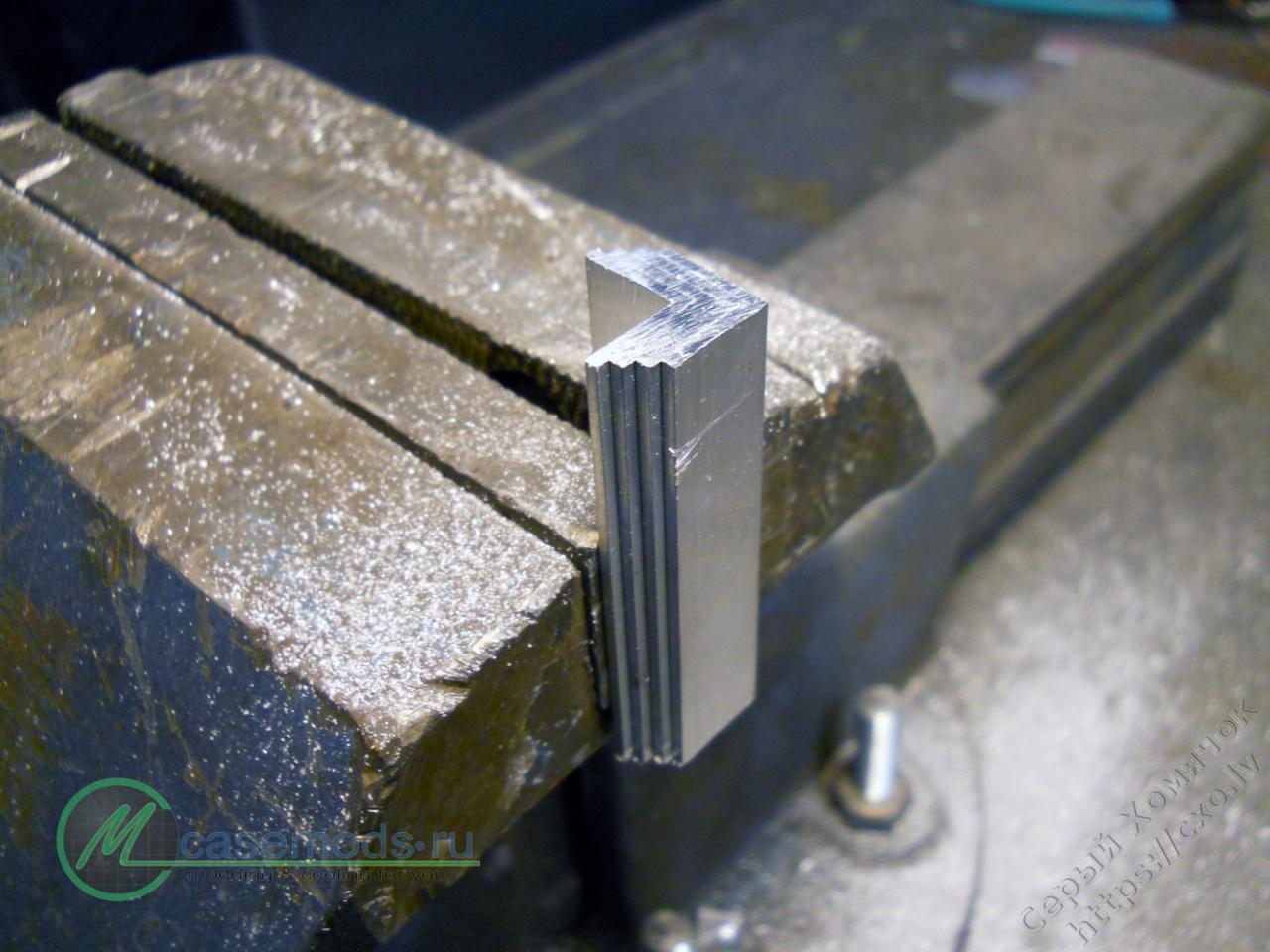

Все стойки я обрабатывал пакетом, это позволит получить их одинаковую высоту.

002

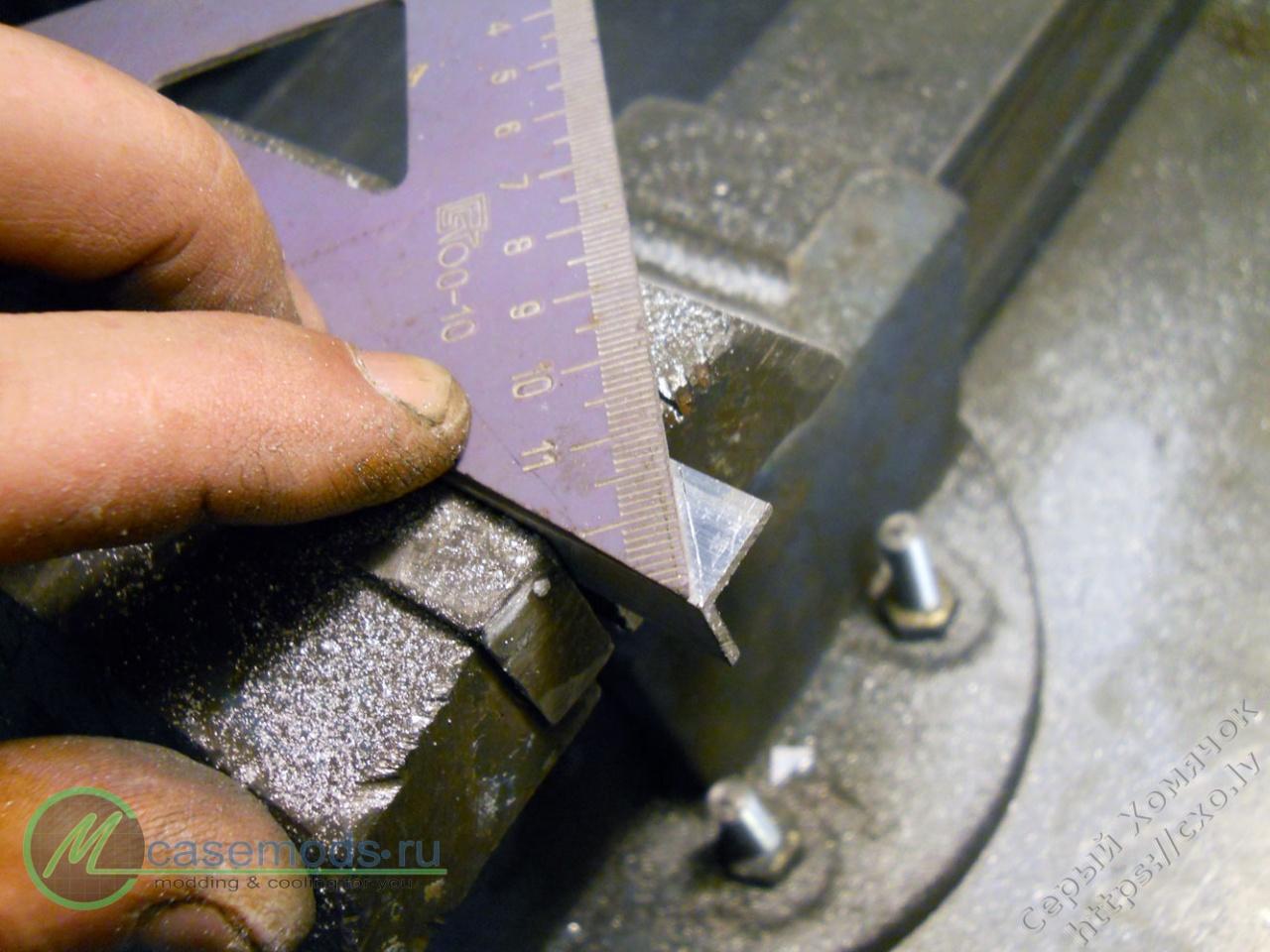

Когда стойки будут готовы, приступаем к обработке горизонтальных элементов каркаса. Каждый конец угольника надо спилить под углом 45 градусов для удобной состыковки. Отчертить можно по школьному угольнику (я же обещал не пользоваться профессиональным инструментом).

003

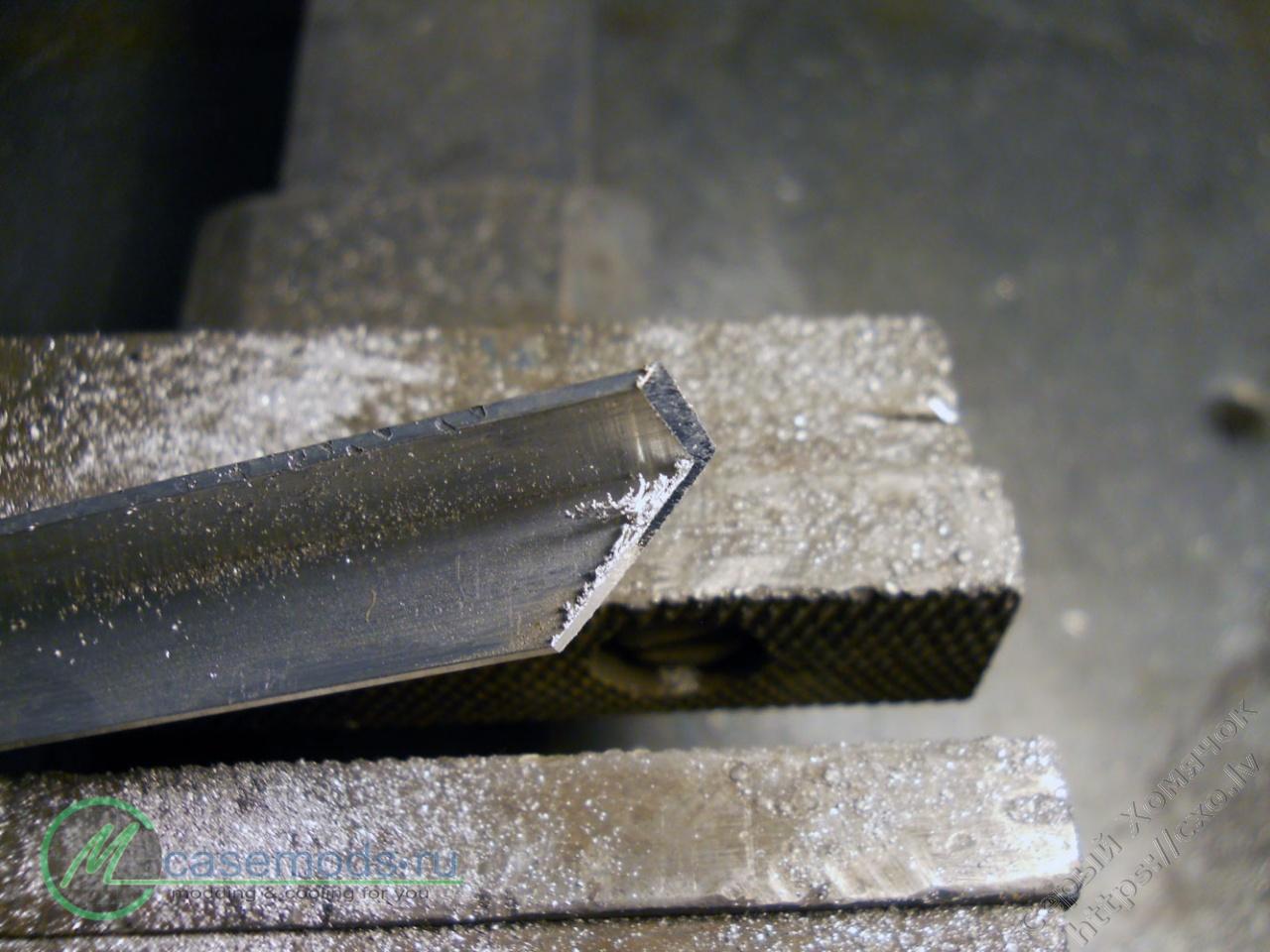

Обратите внимание на две следующие фотографии, на них видно, как надо спиливать конец угольника.

Thumbnail image  Thumbnail image

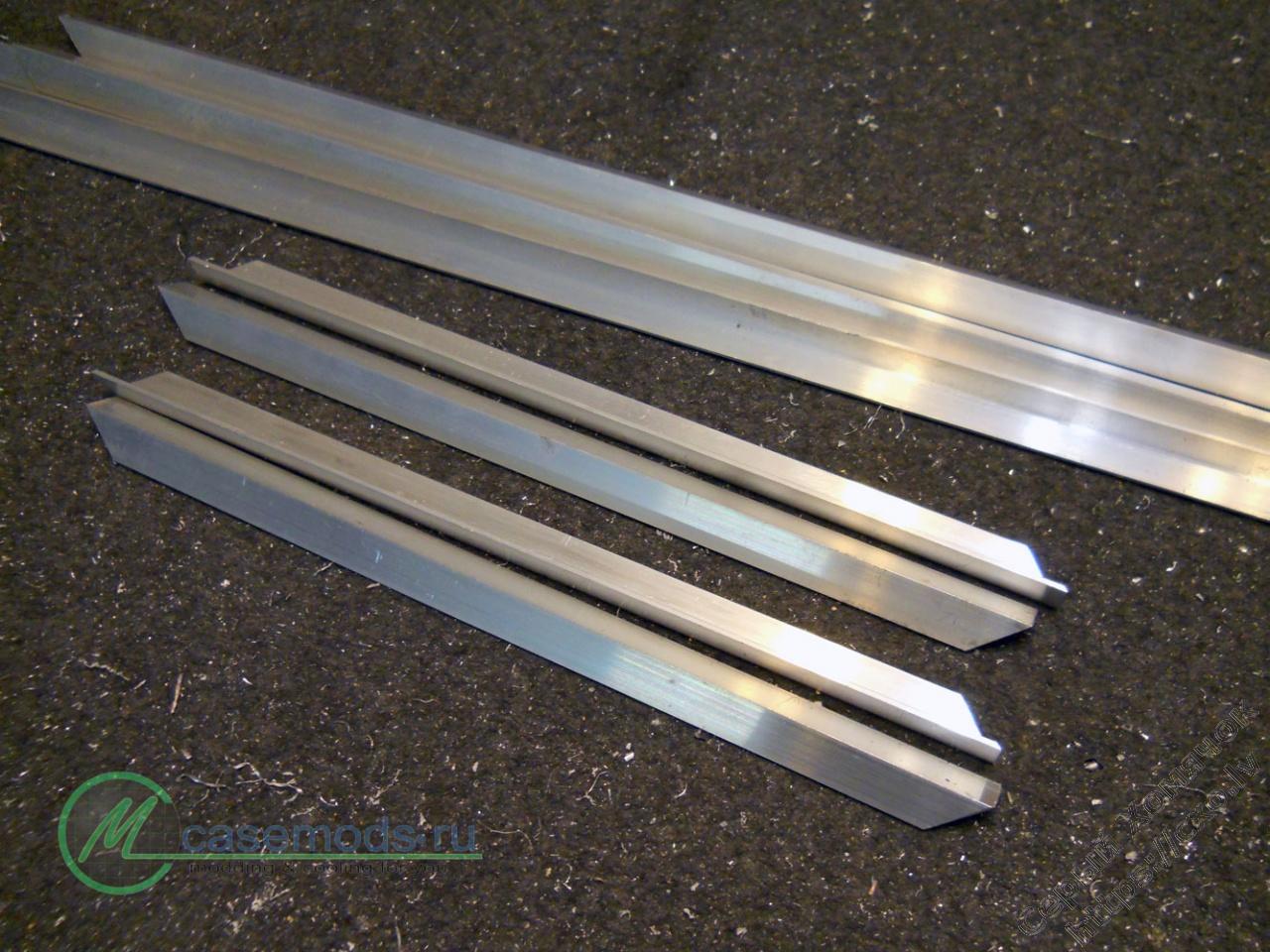

Скос должен переходить на полочку, образуя острый угол. Можно предварительно отпилить большую часть металла ножовкой, а окончательно довести напильником. Следите за тем, чтобы все похожие детали были одной длины. Для сборки корпуса размерами 430Х250Х60 понадобится четыре угольника длиной 422 миллиметра, и четыре угольника длиной 250 миллиметров. Через час у меня были все заготовки сделаны, и я приступаю к сборке каркаса.

Thumbnail image

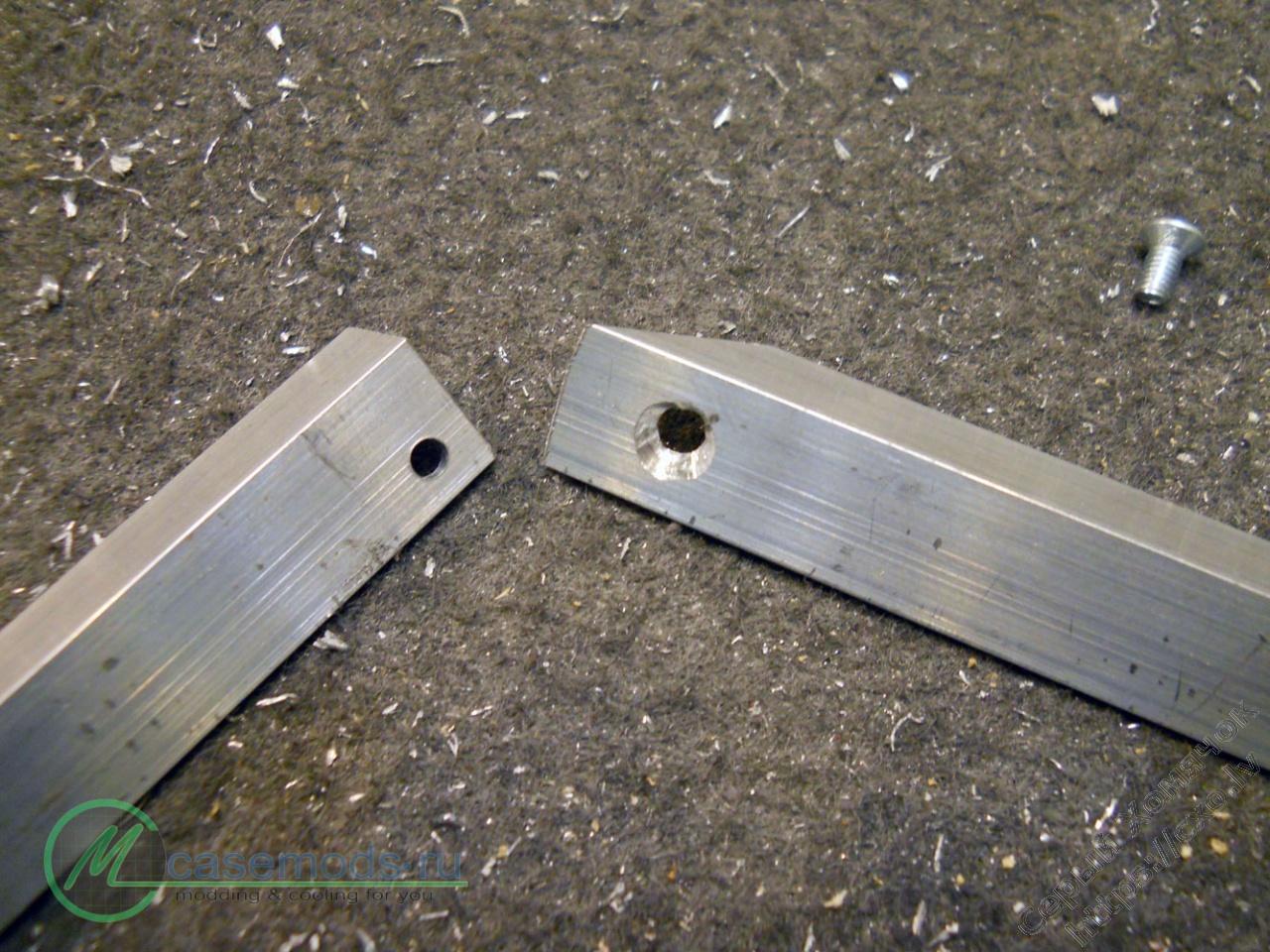

Собирать буду на винтах М3, можно было и склепать, но заклёпки сейчас стали дефицитом, а тяговые для этого дела не подходят – у них будет торчать головка. Винты надо купить с потайной головкой и заточить сверло под угол 90 градусов для высверливания углублений под головку винта.

Thumbnail image

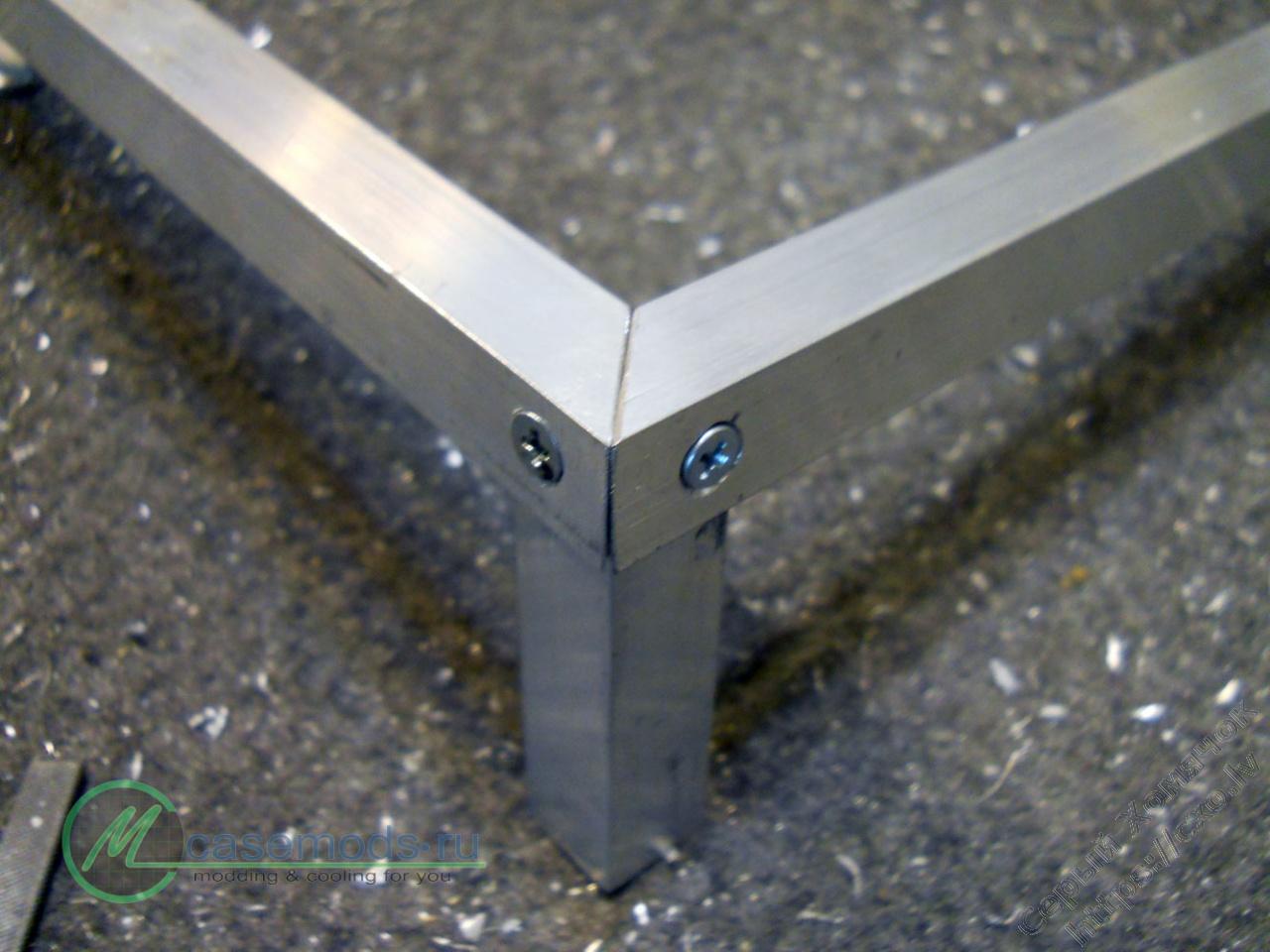

Два угольника собираются на одной вертикальной стойке, так, как показано на снимке.

Thumbnail image

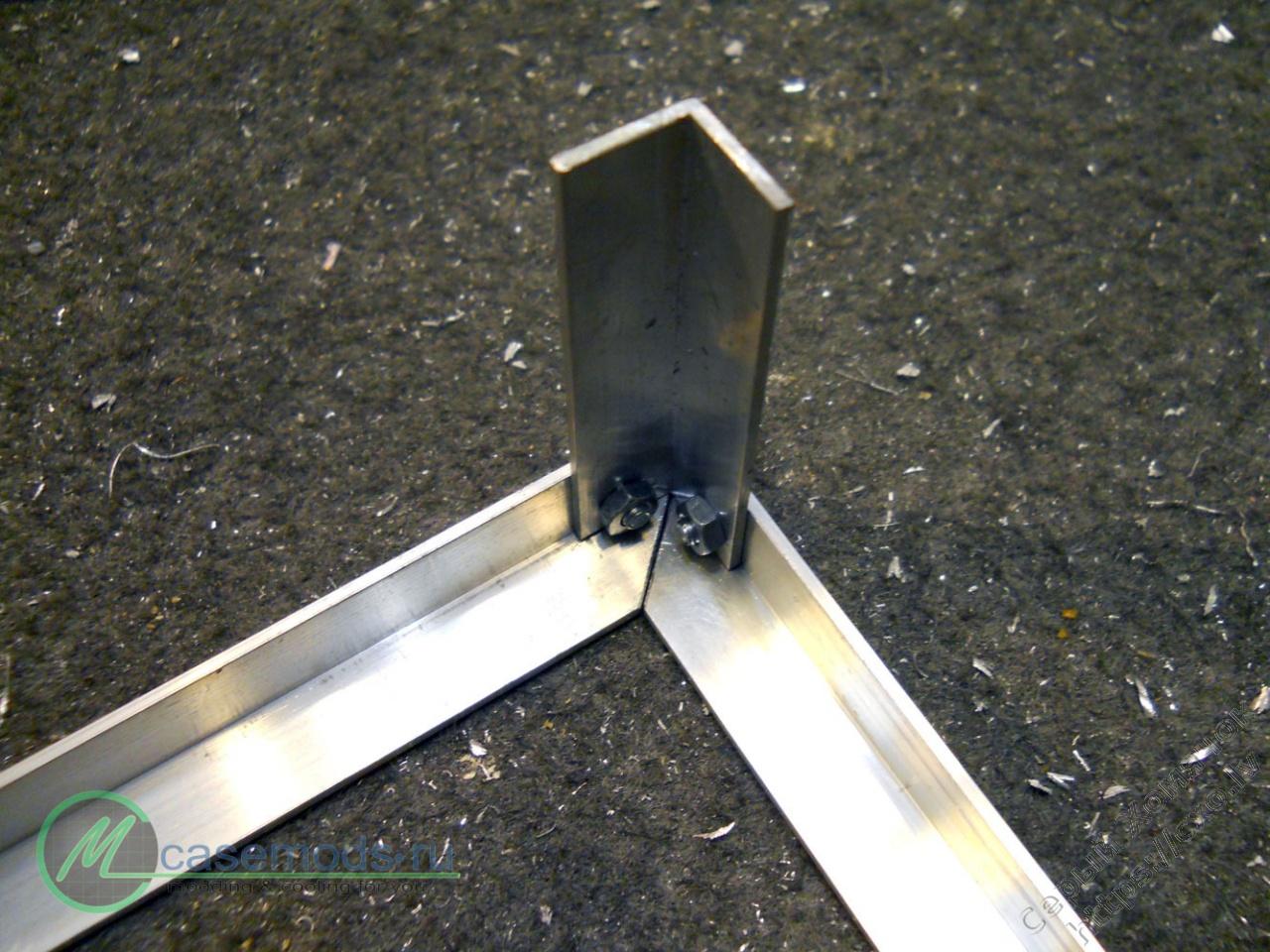

А это вид с обратной стороны.

Thumbnail image

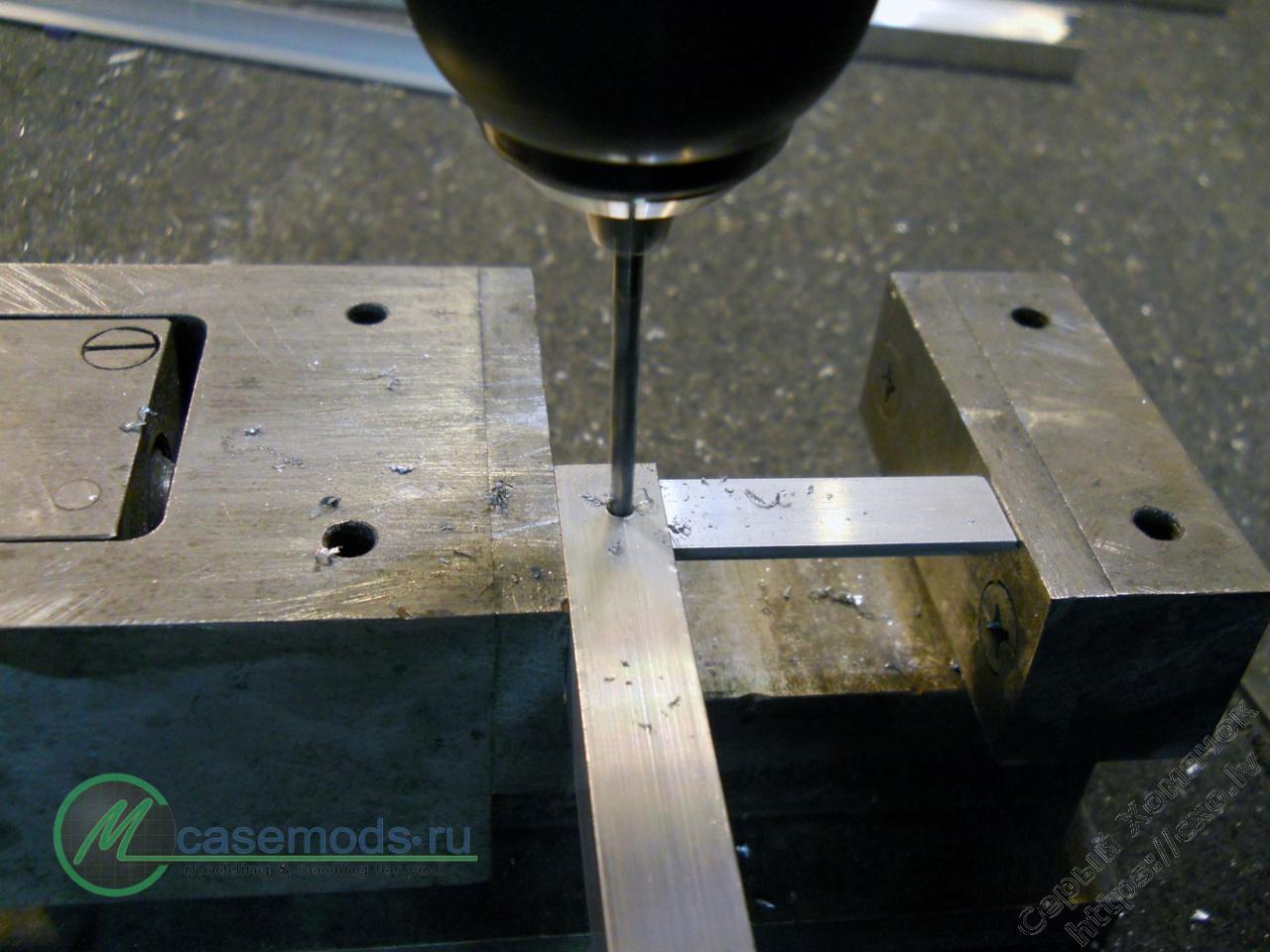

Для большей точности, можно сверлить зажав детали в тиски.

Thumbnail image

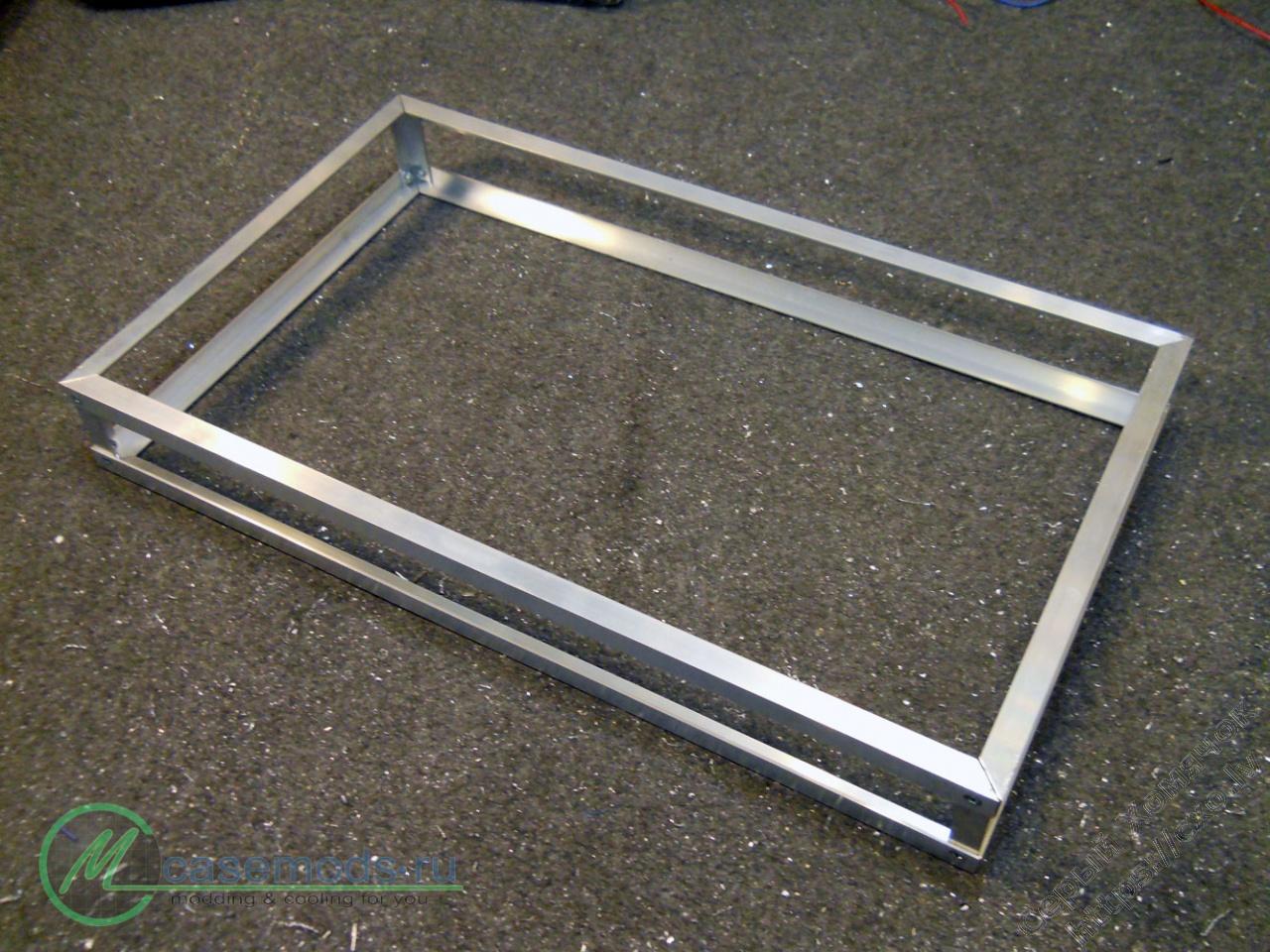

Должно получиться нечто, похожее на аквариум.

Thumbnail image

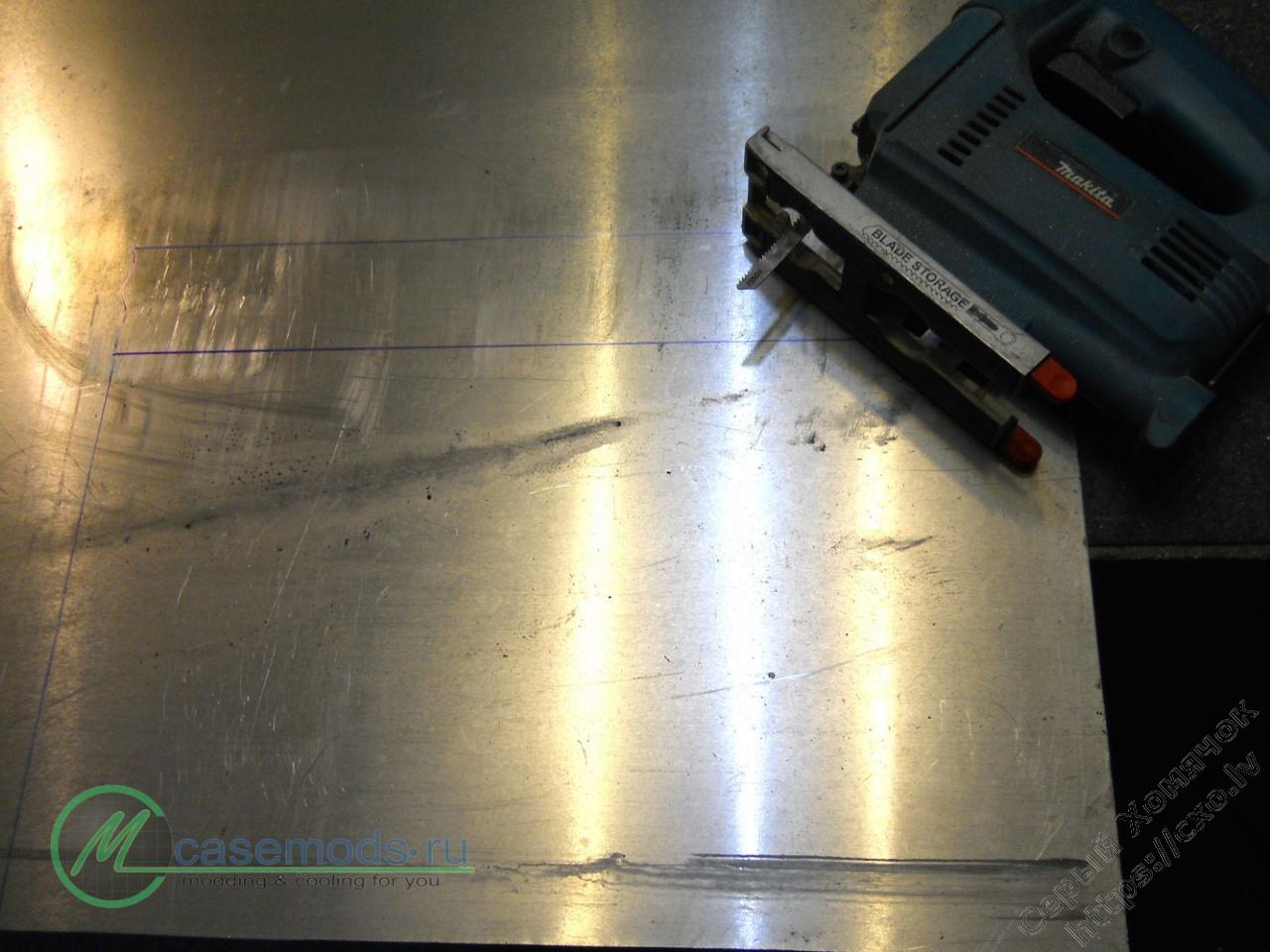

Теперь надо изготовить днище и заднюю стенку. Я их делал из алюминиевого листа толщиной 1.5 миллиметра. Но можно применить кровельное железо или оргстекло - хуже не будет. Только придётся пересчитать высоту стоек. Для выпиливания заготовок я применил электролобзик, но можно их вырезать любым доступным способом.


Thumbnail image



При вырезке не старайтесь сразу попасть в размер, лучше сделать на миллиметр больше и окончательно подогнать по месту выступающий край. Вот, днище готово. Его надо прикрутить к каркасу винтами с шагом не более ста миллиметров, это исключит его прогиб.

Thumbnail image

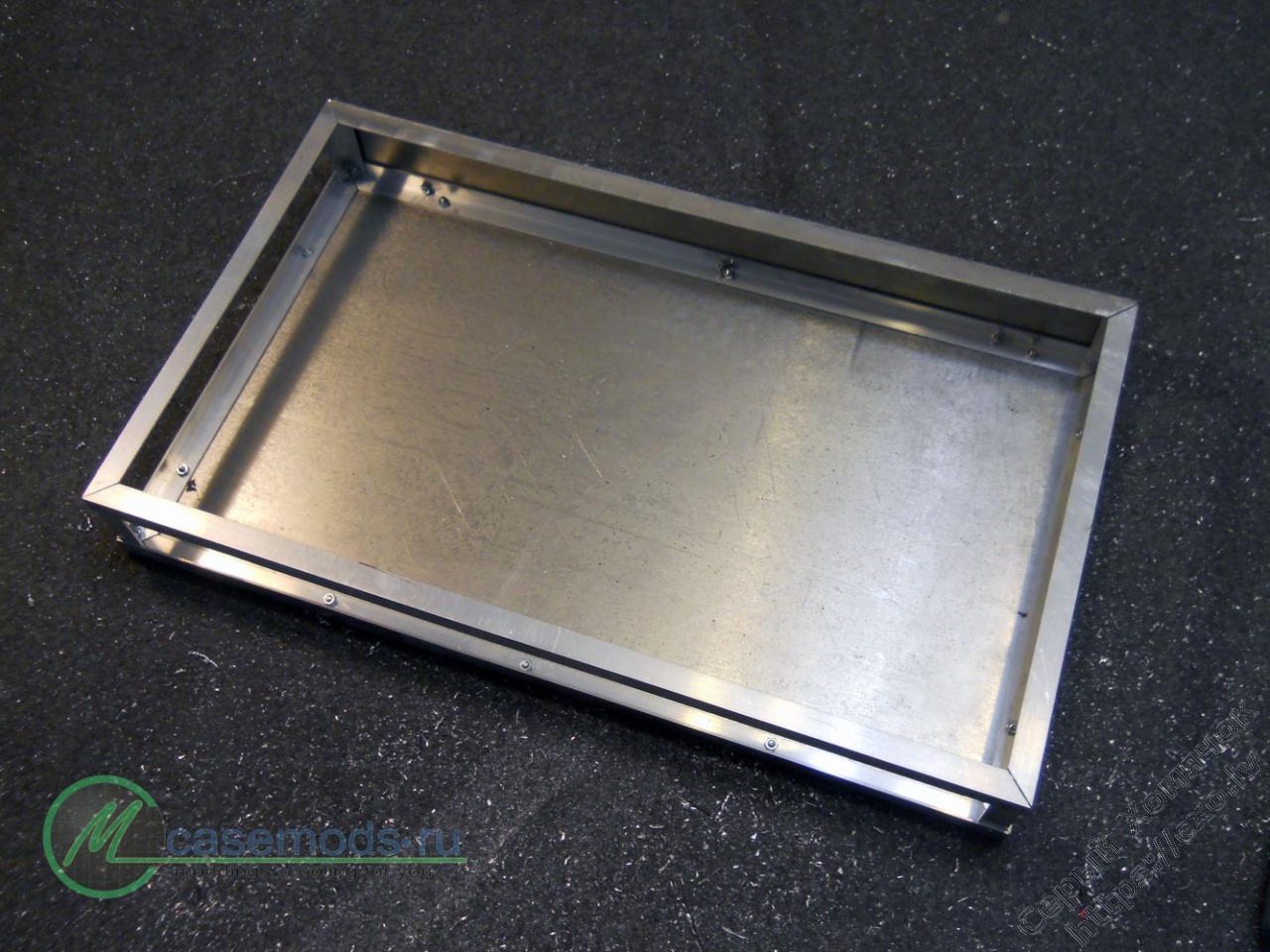

Вот теперь можно спилить в размер выступающую часть днища.

Thumbnail image

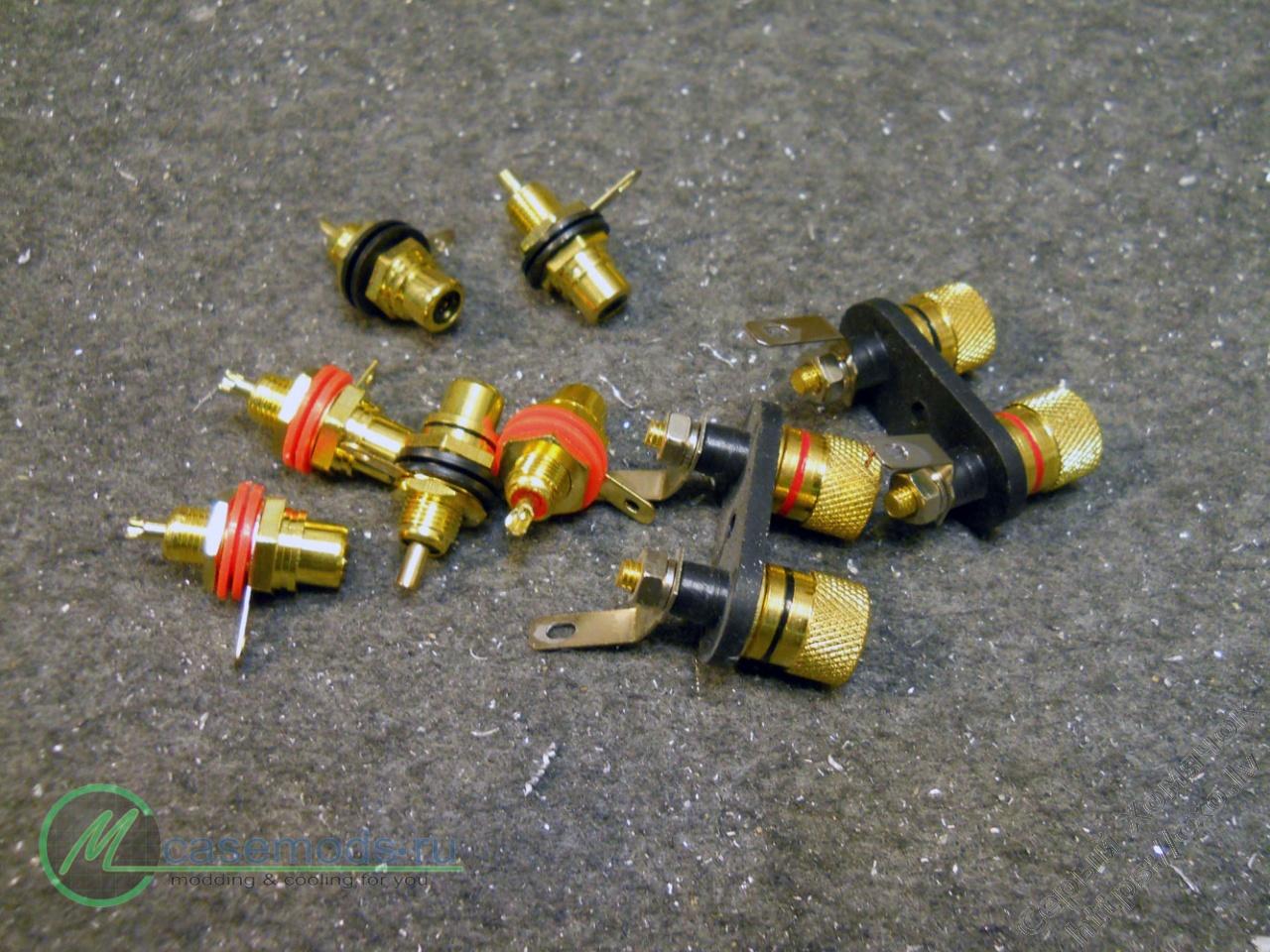

Так же делается задняя часть корпуса. На ней будут установлены разъём питания, входные и выходные гнёзда. Их надо приобрести заблаговременно.

Thumbnail image



Размечаем и сверлим отверстия в задней стенке.

Thumbnail image

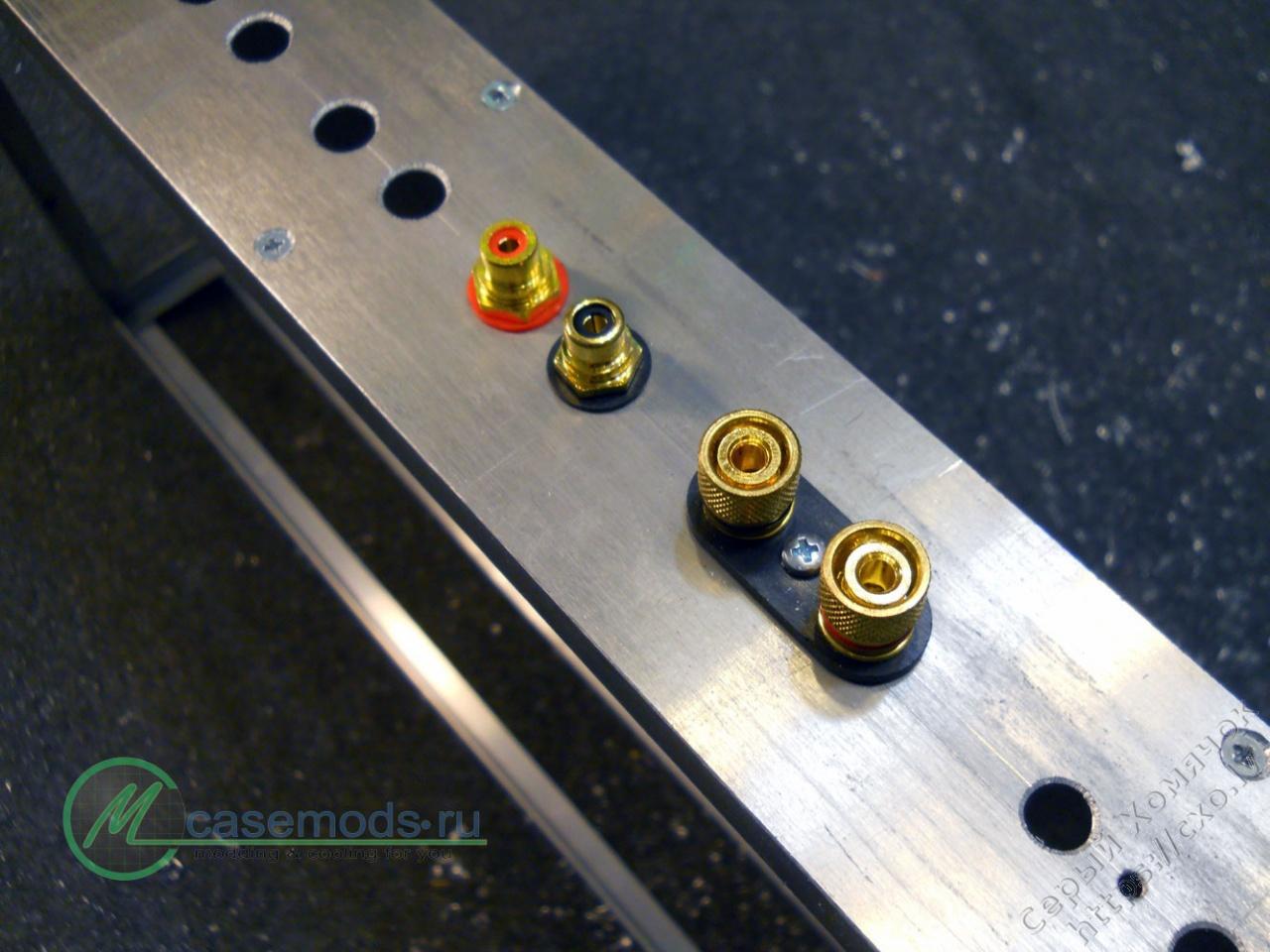

Ну, тут всё просто – отверстия круглые, а вот с разъёмом питания придётся повозиться.

Thumbnail image

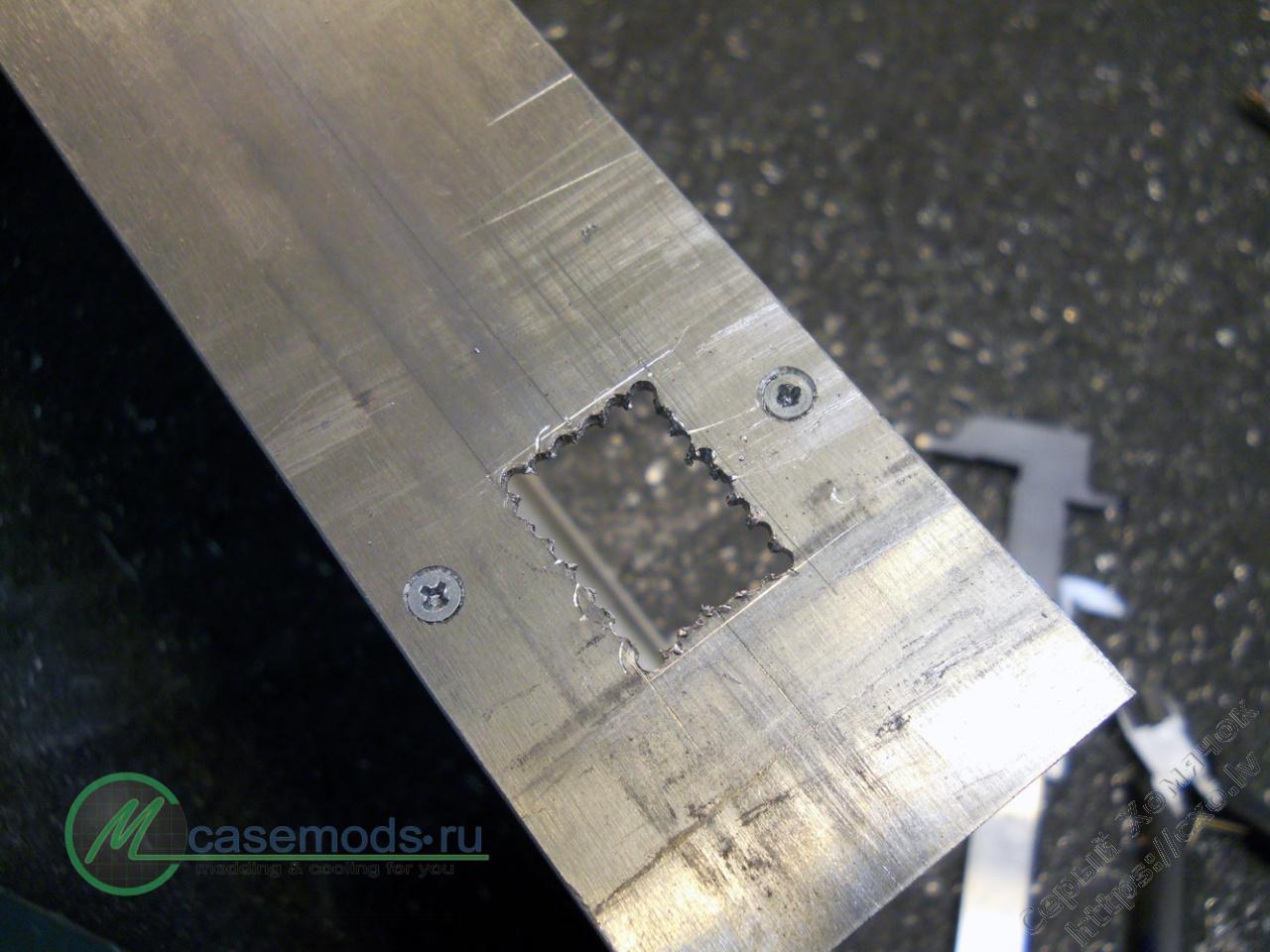

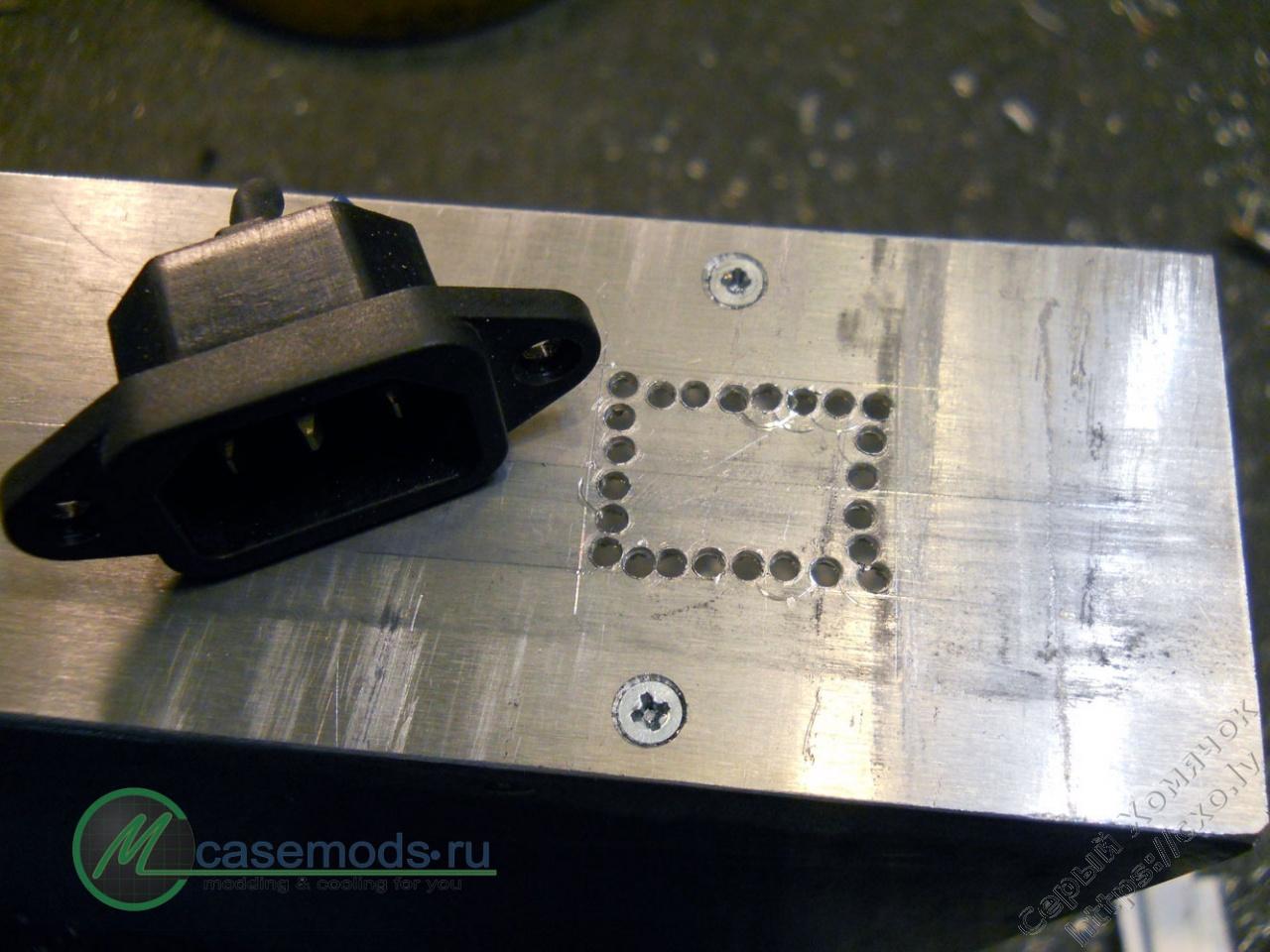

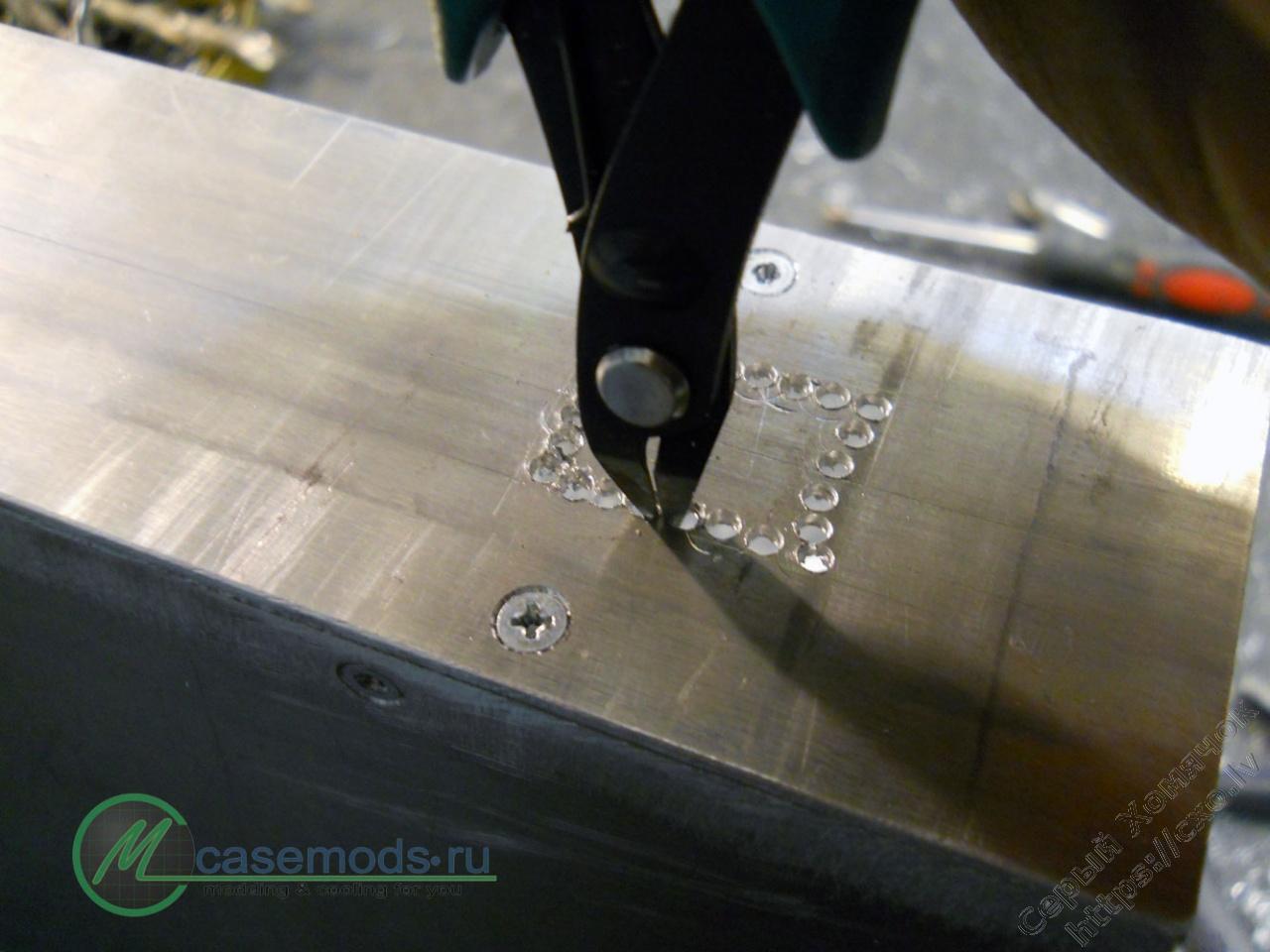

Размечаем место под будущее окно и тонким сверлом сверлим отверстия как можно ближе друг к другу. Потом бокорезами перекусываем перемычки…

Thumbnail image   Thumbnail image

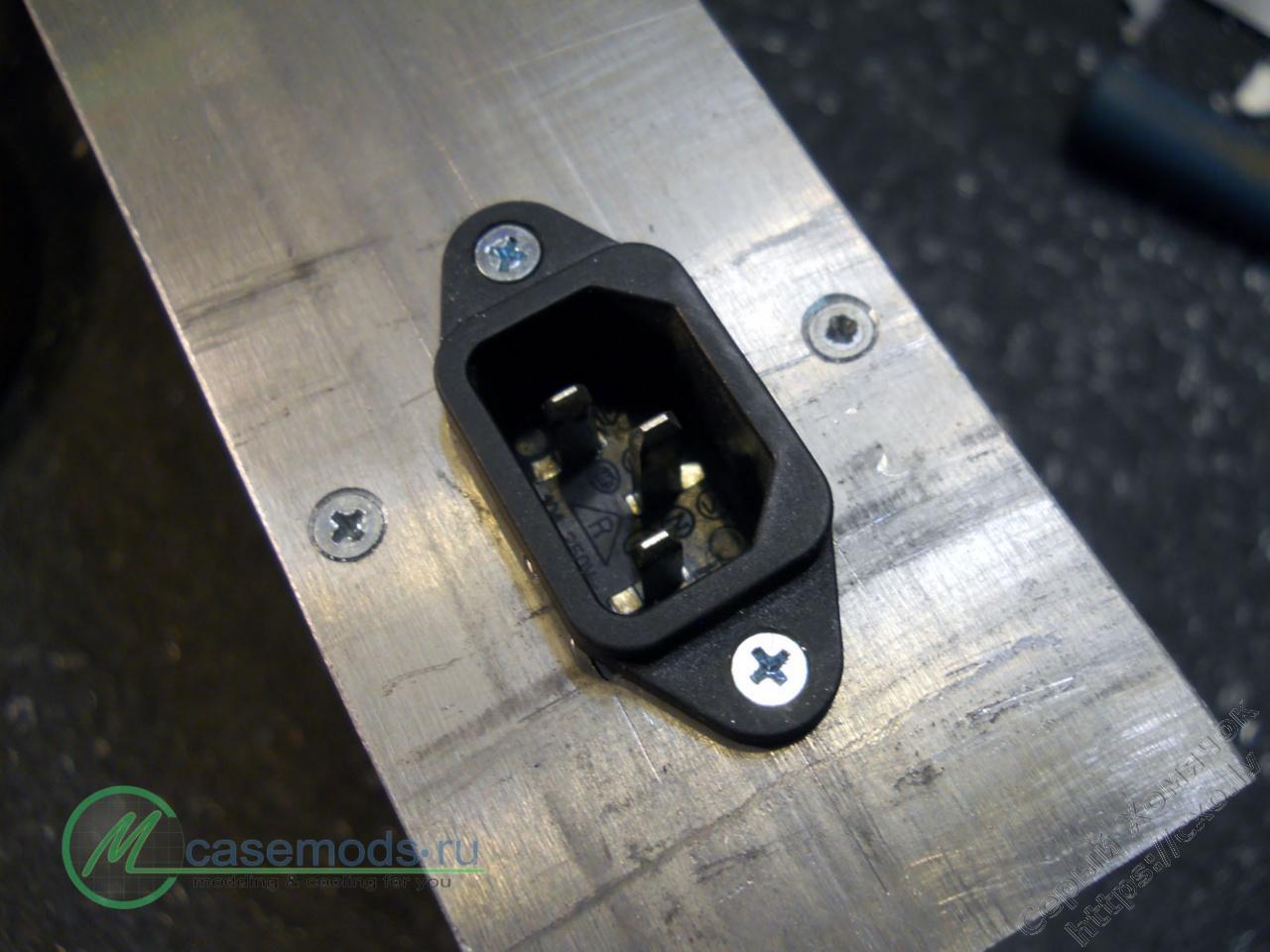

Пять минут работы напильником и окно готово!

Thumbnail image

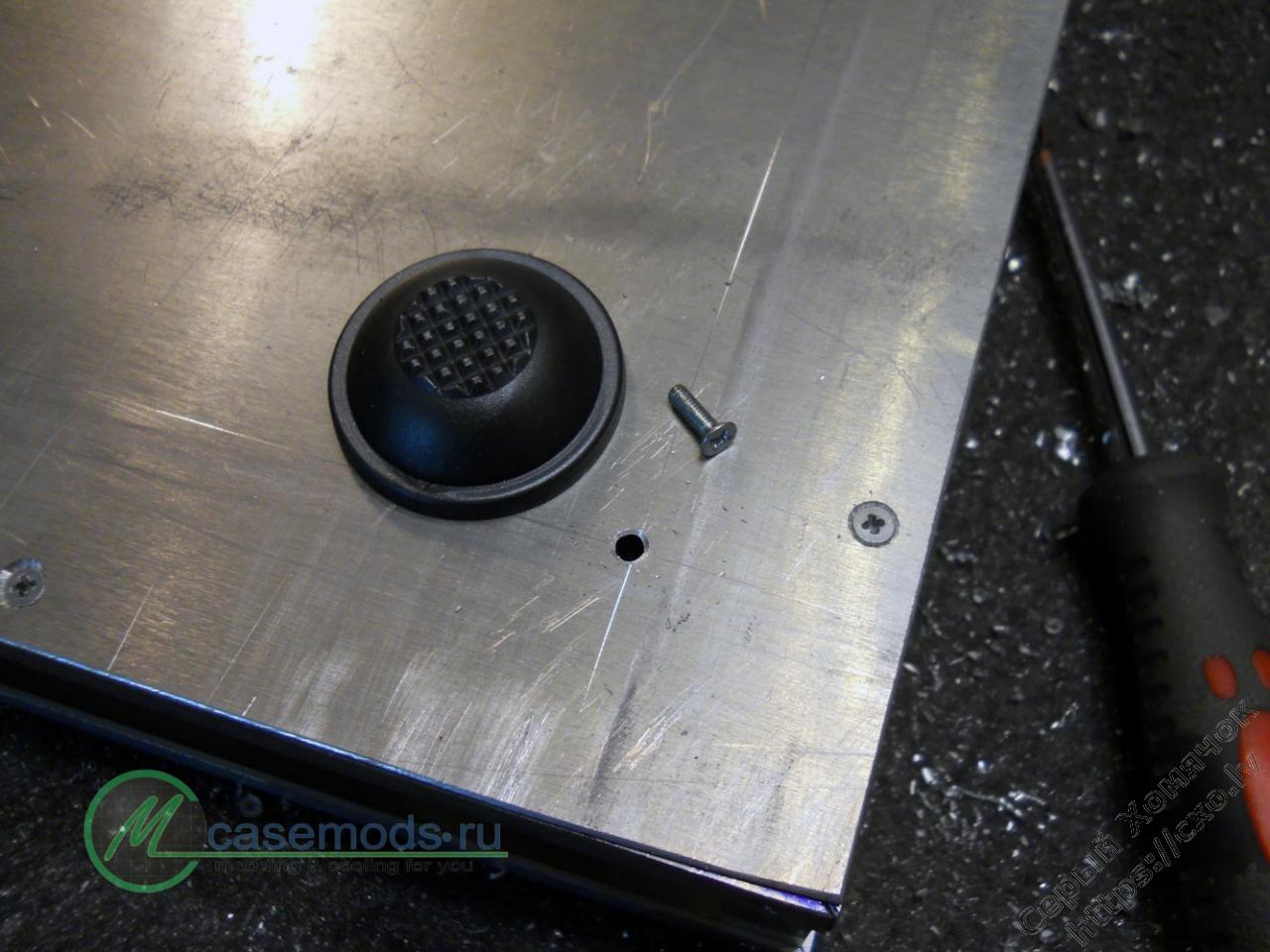

Теперь подумает о ножках нашего будущего усилителя. Их можно применить готовые от старого компьютерного корпуса, но я нашёл ножки от чемодана, которые сделаны из мягкого пластика. Они подошли как нельзя лучше.

Thumbnail image

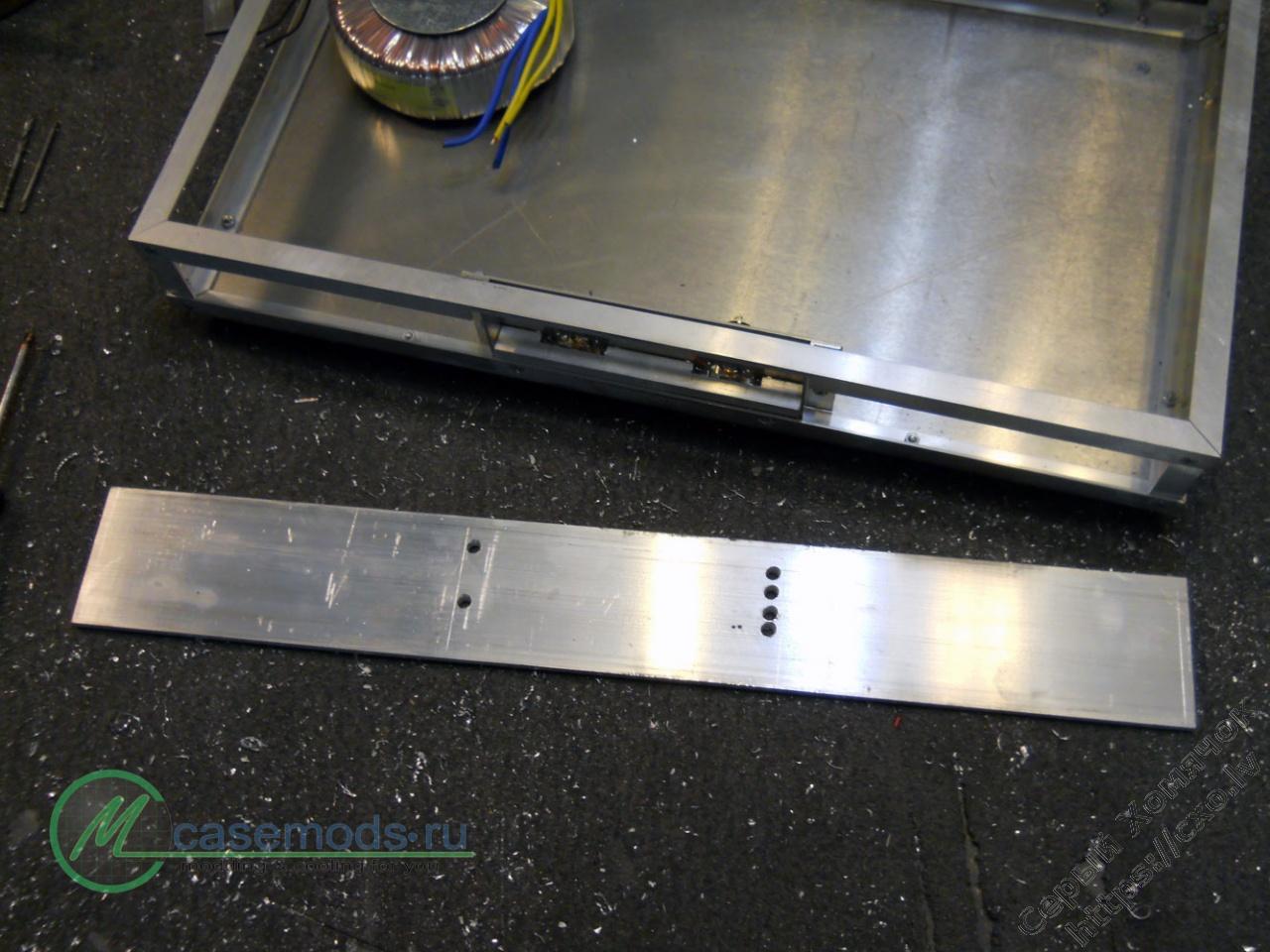

Можно приступить к изготовлению передней панели. Я её сделал из алюминиевой полосы толщиной 5 миллиметров, но это не критично, можно и тоньше, просто толстая панель смотрится как-то красивее.

Thumbnail image



На снимке можно рассмотреть некую разметку, это то, о чём я забыл сказать. Конкретно в этом усилителе, я захотел сделать стрелочный индикатор уровня. Должна же быть какая-то изюминка. Но можно обойтись и без индикаторов, кто не будет их делать – может смело пропустить всё описание про индикаторы.

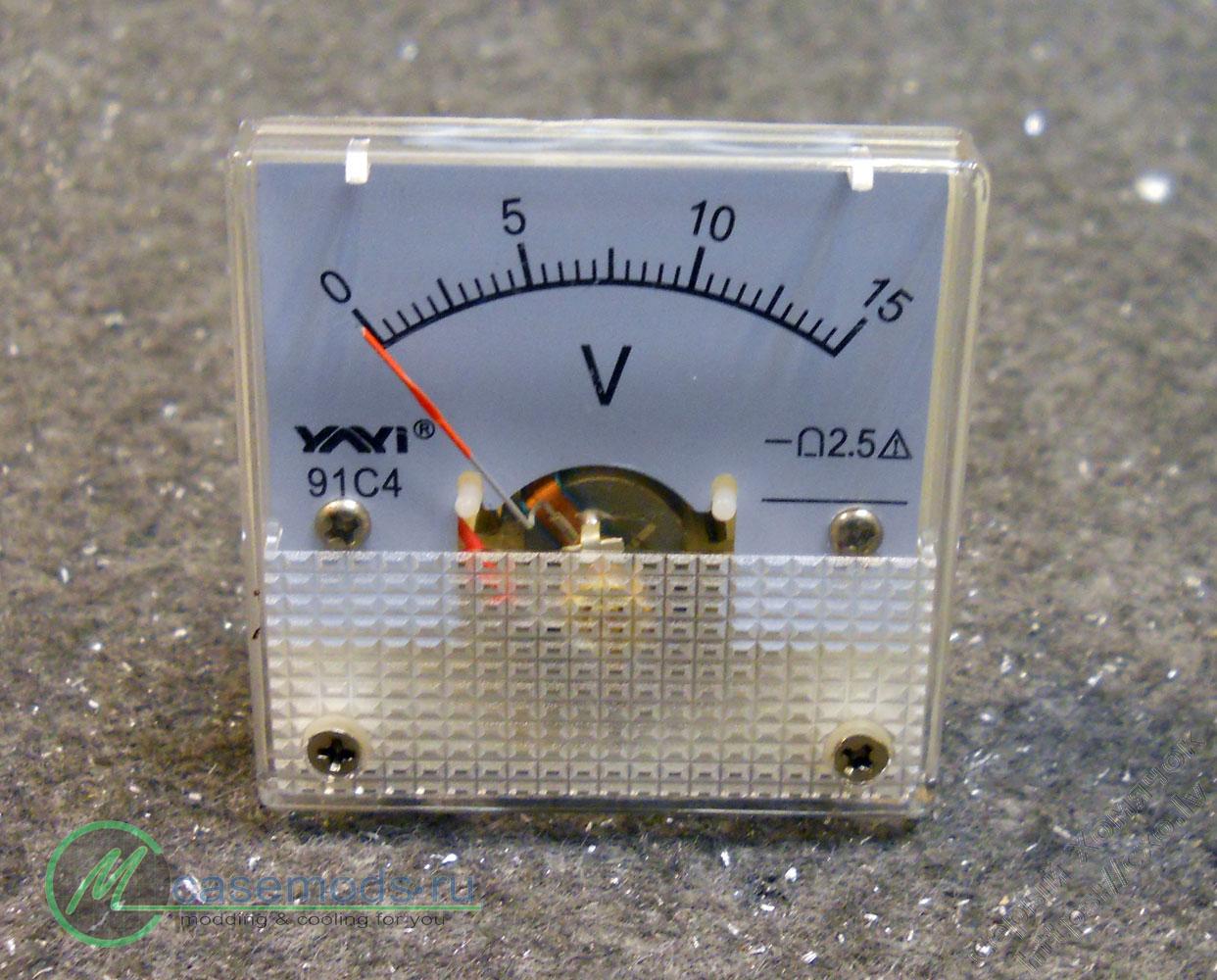

Индикаторы… Для них я приобрёл два вольтметра.

Thumbnail image

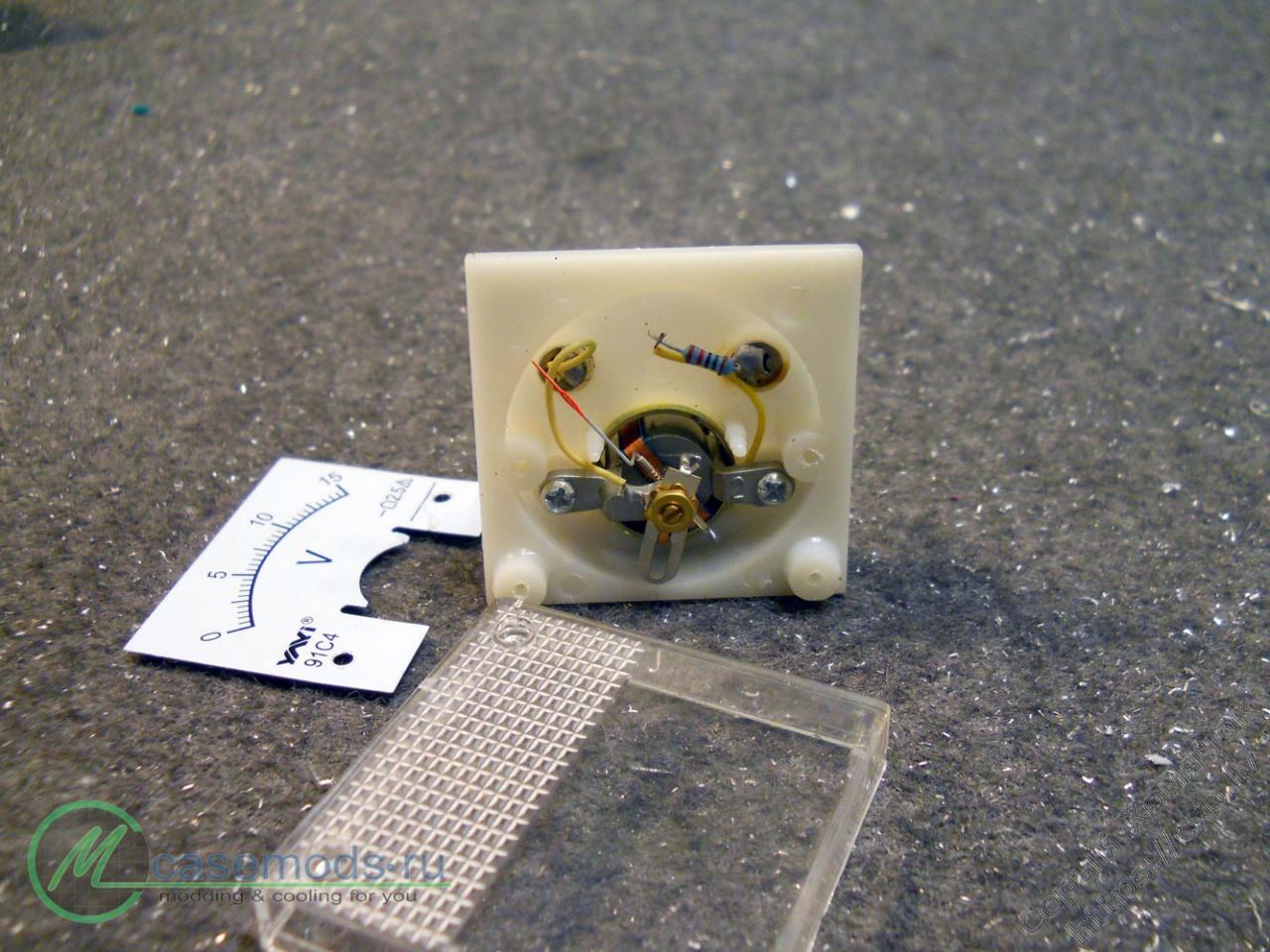

И разобрал их…

Thumbnail image

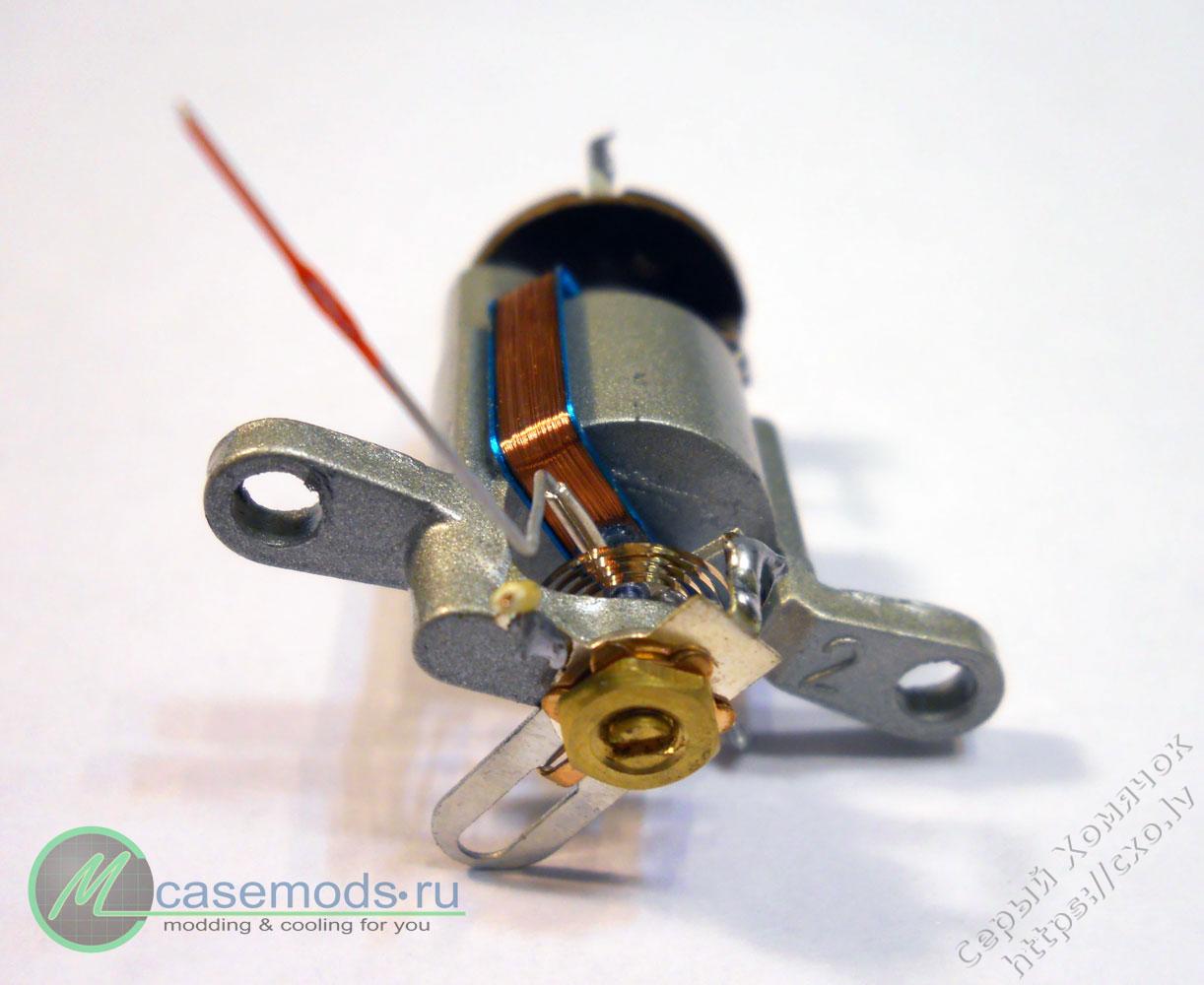

Из них нам понадобится только сам механизм. Вот с ним надо обращаться с максимальной аккуратностью.

Thumbnail image

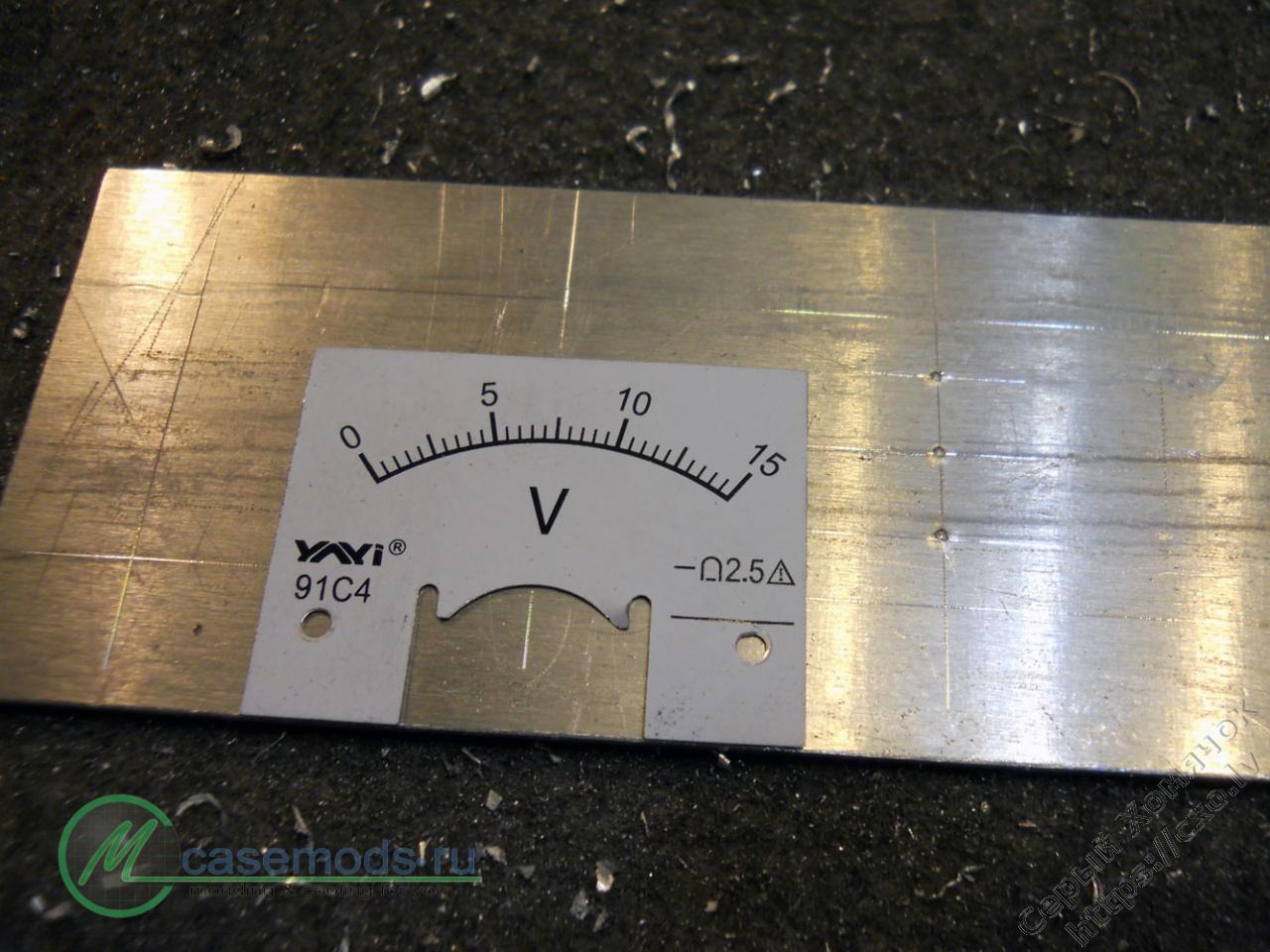

Для придания индикатору профессионального вида мы их объединим в одном корпусе и сделаем подсветку. На алюминиевую пластину переносим разметку с оригинального шильдика и выпиливаем надфилем.

Thumbnail image   Thumbnail image

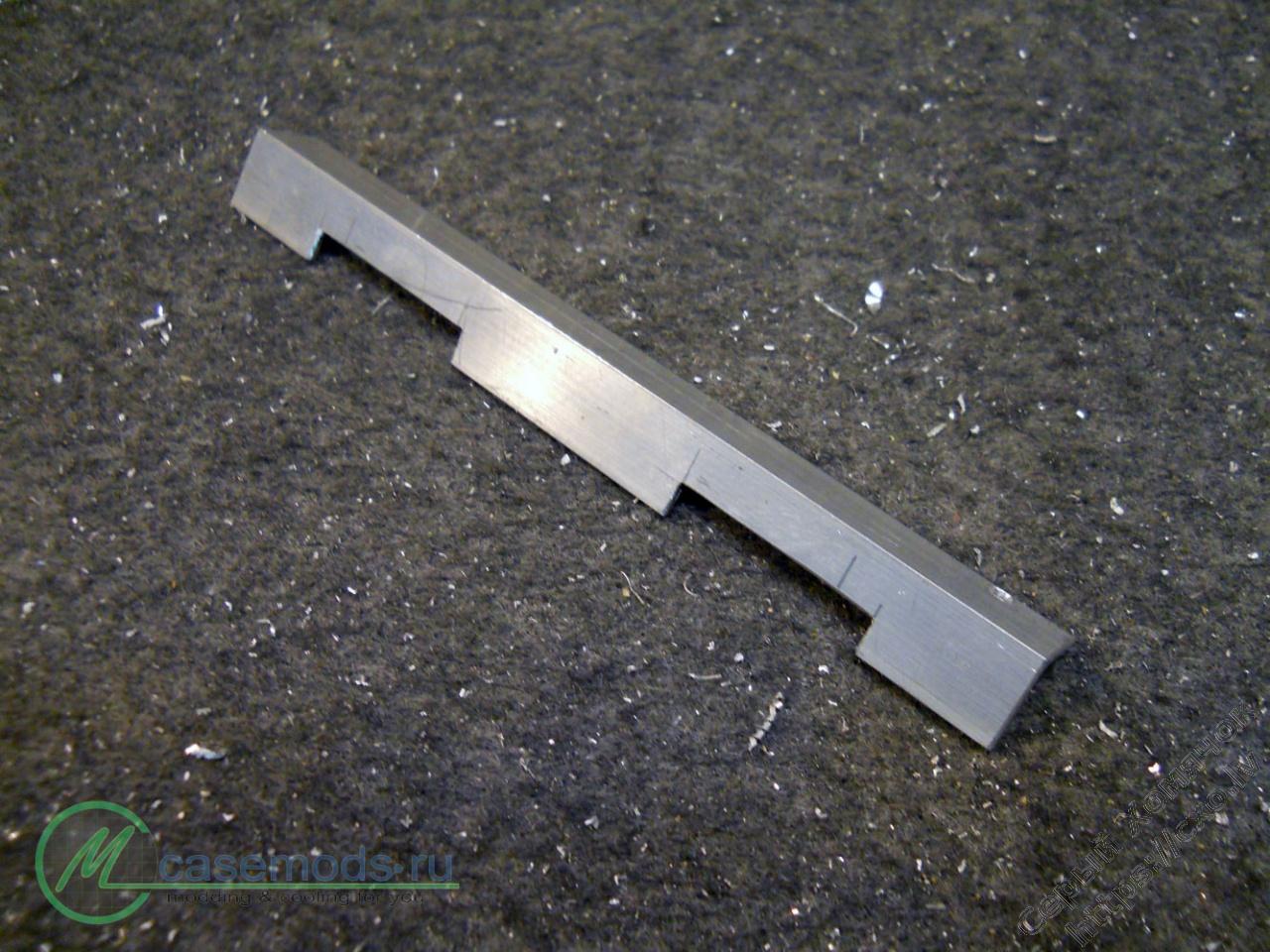

И ещё надо изготовить планку, которая прикроет механизм от посторонних взглядов.

Thumbnail image

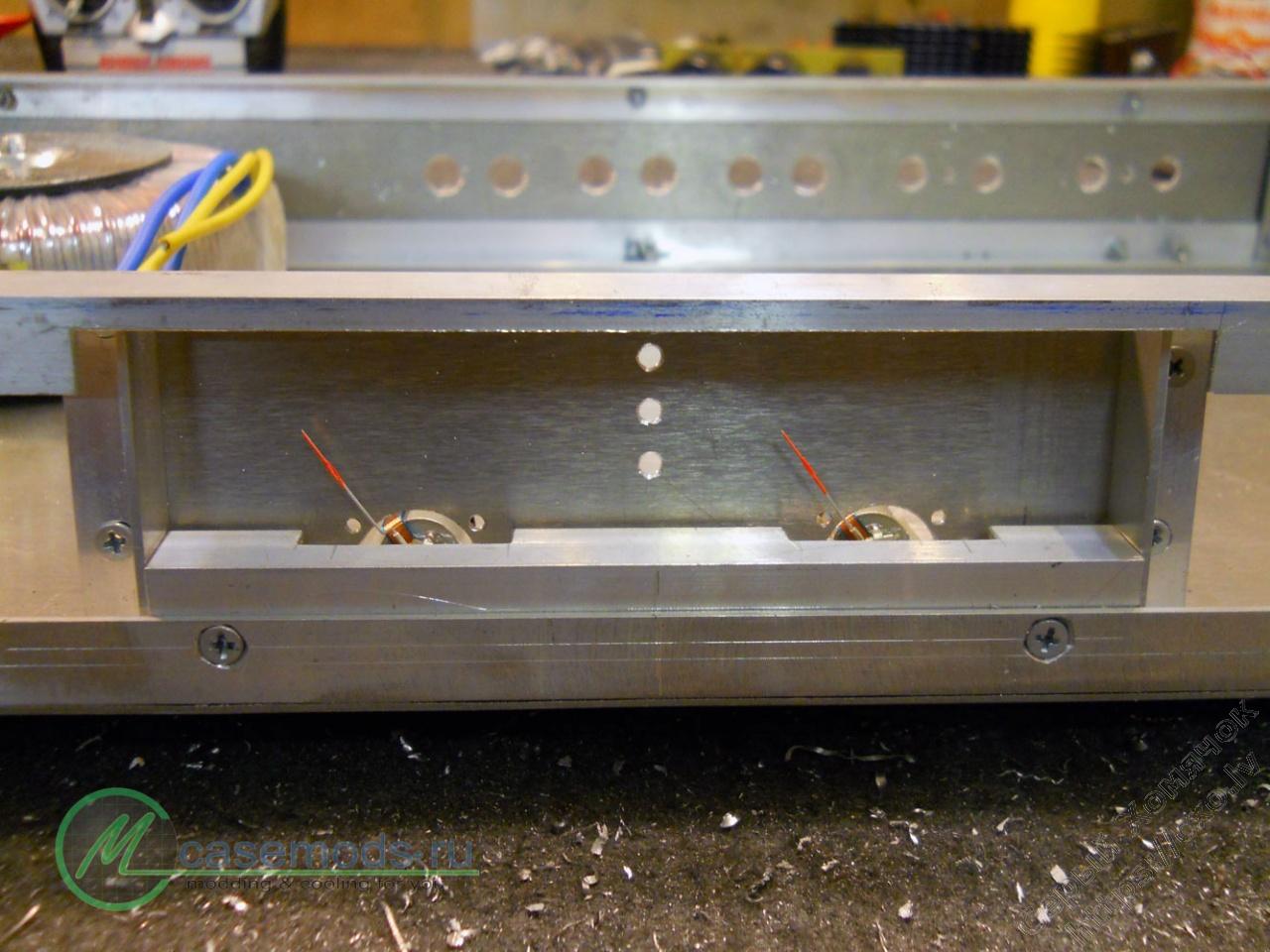

Должно получиться что-то типа того, что видно на фотографии.

Thumbnail image

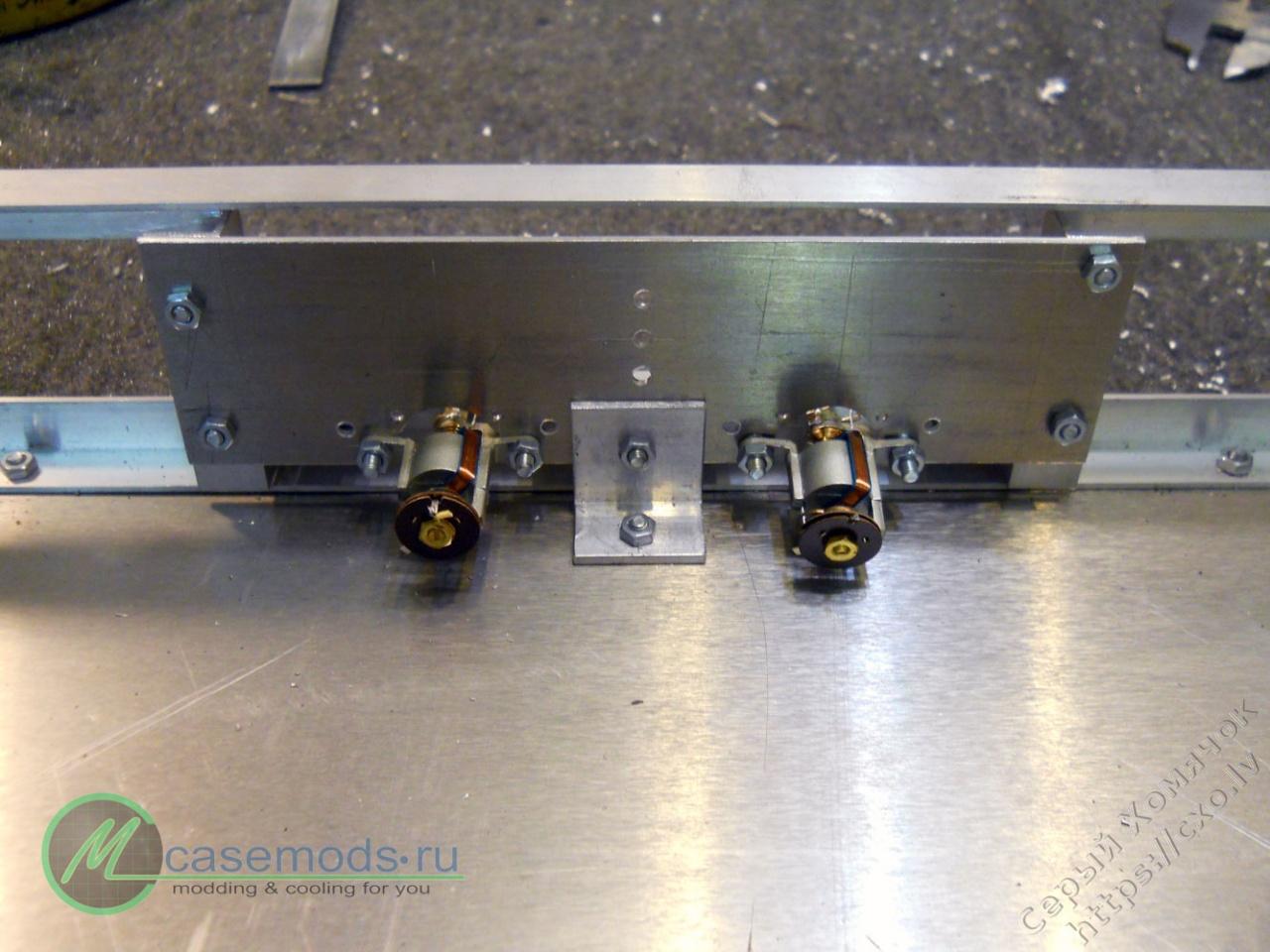

Стоит обратить внимание на боковые крышки – они нужны для завершения конструкции. И ещё три отверстия в центре – там будут располагаться светодиоды индикации включённого входа. Вот так это выглядит с обратной стороны.

Thumbnail image

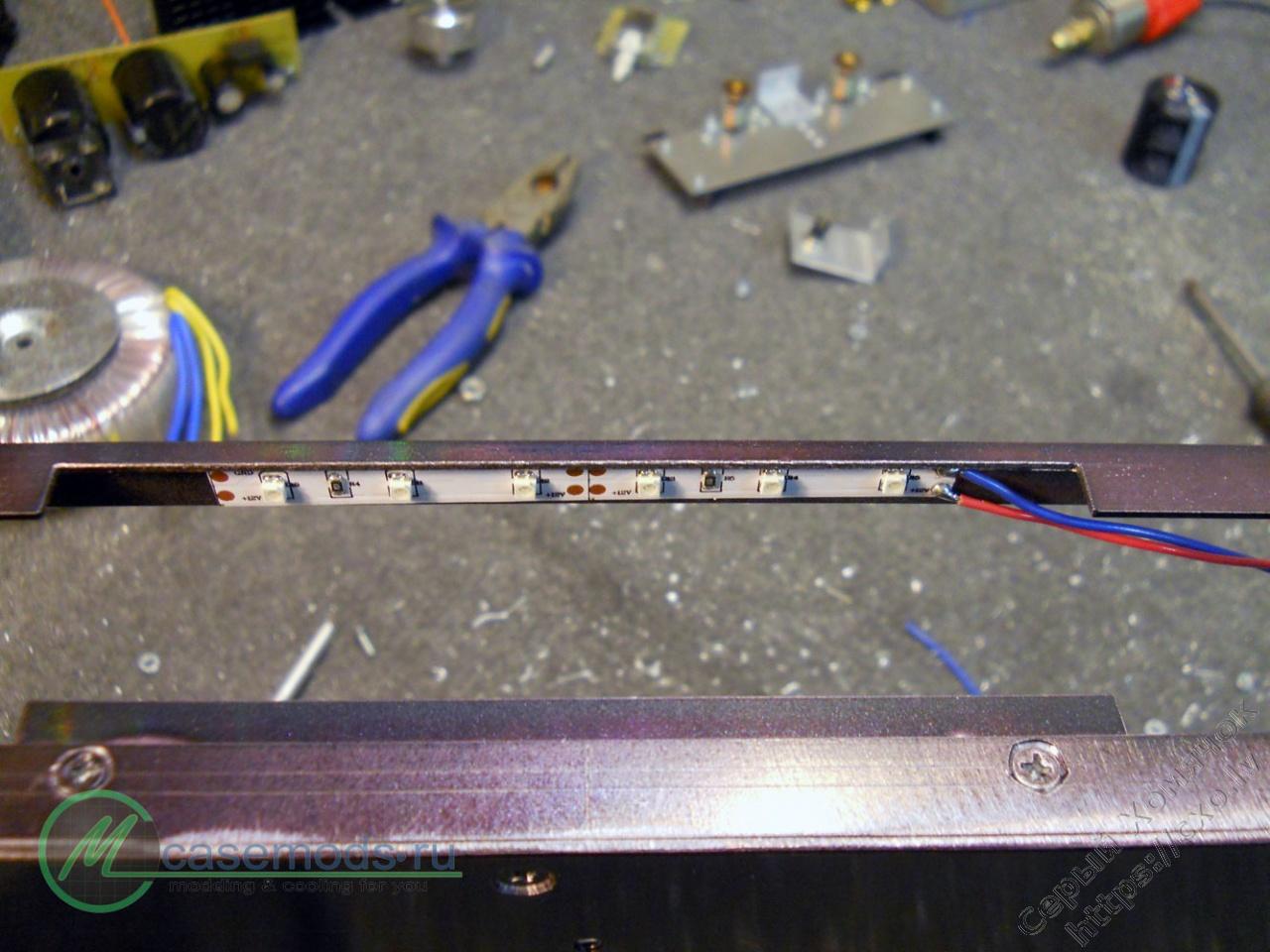

Вся конструкция держится на угольнике, который находится посередине. Подсветка буде осуществляться полоской из синих светодиодов. Они располагаются в верхней части корпуса, над индикатором.

Thumbnail image

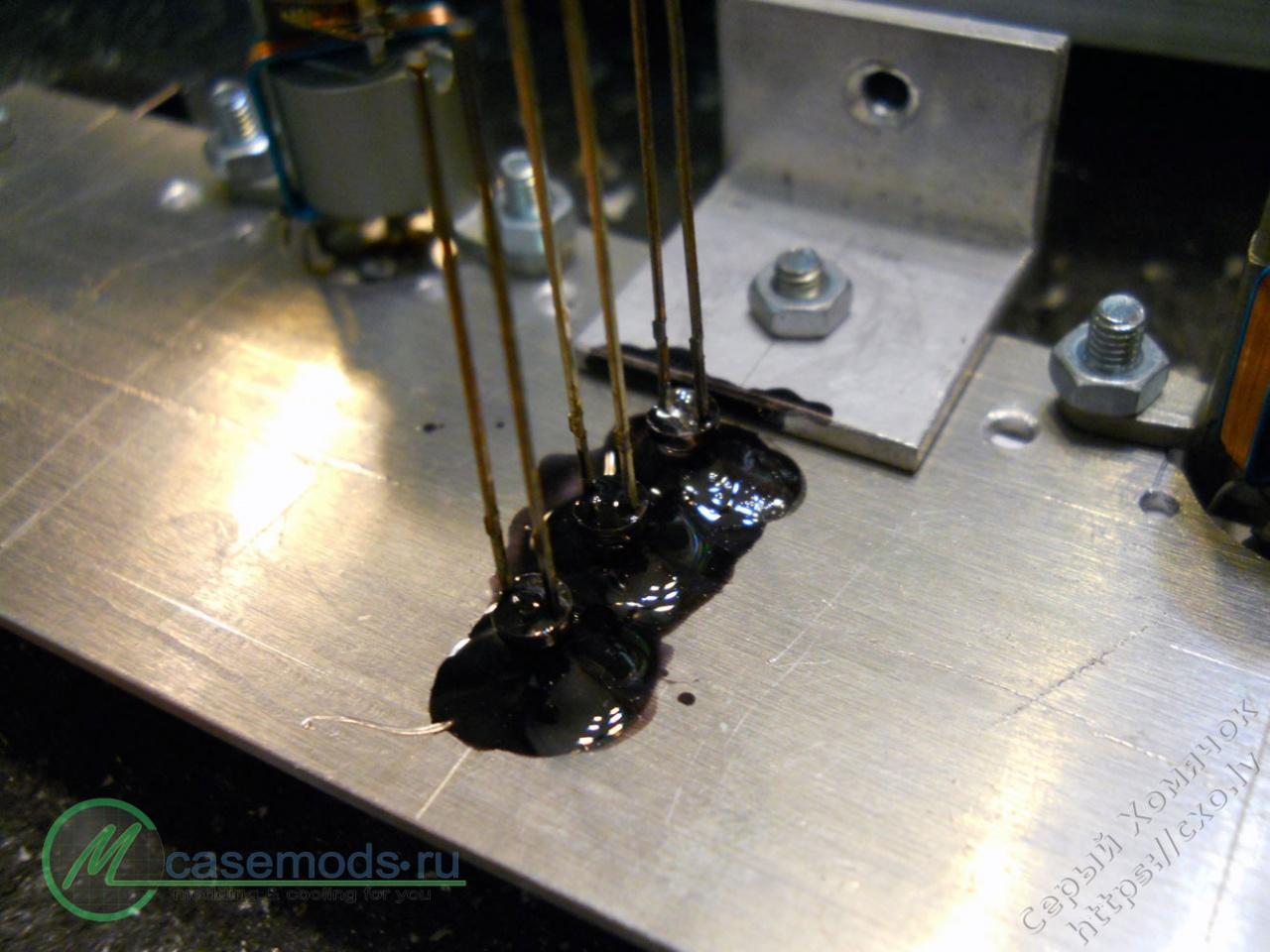

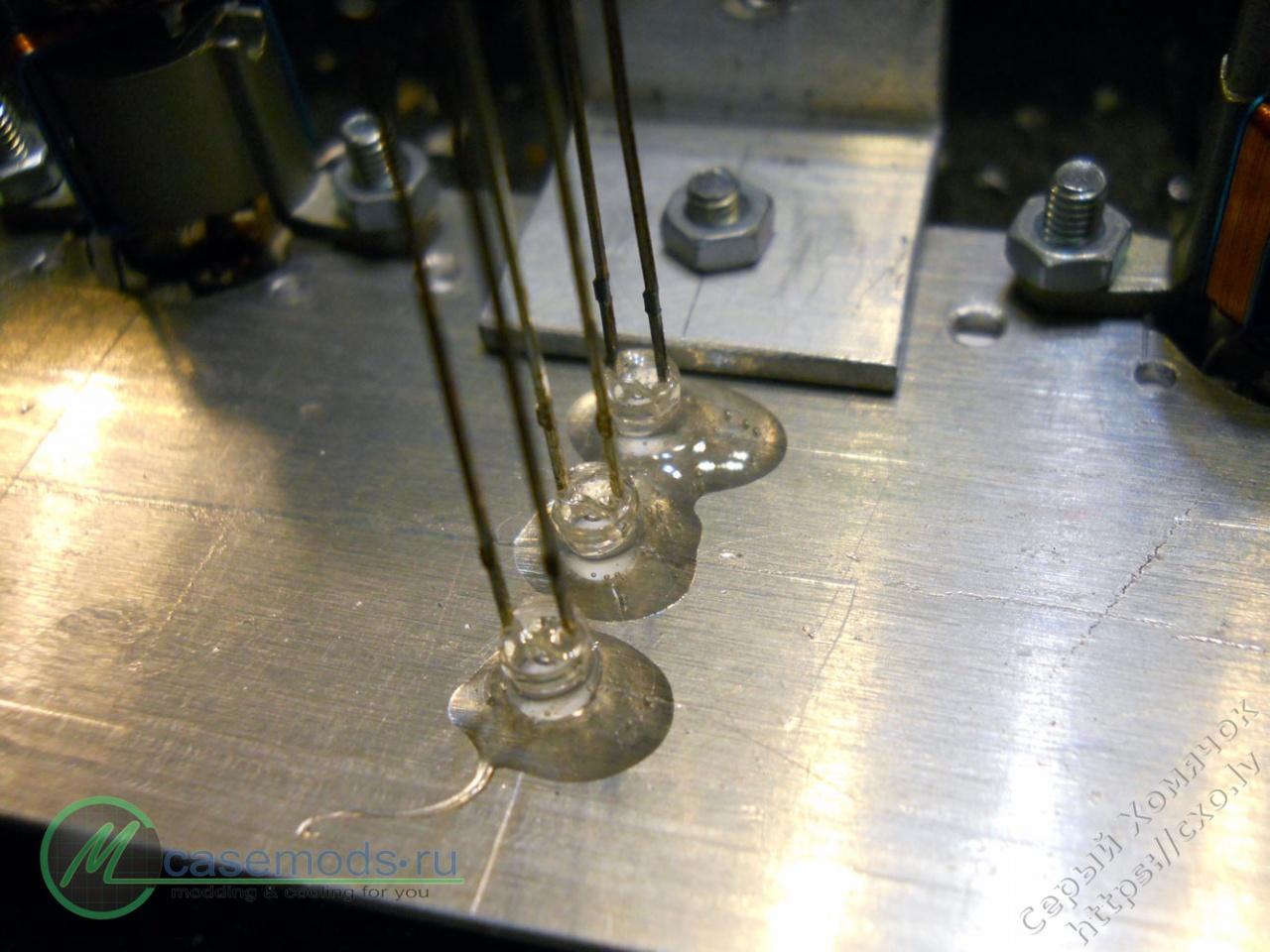

В отверстия, расположенные в центре индикатора, надо вклеить три светодиода красного цвета свечения.

Thumbnail image



После отвердения клея, рекомендую покрыть его чёрной краской, это позволит избежать паразитной засветки от соседних светодиодов.

Thumbnail image

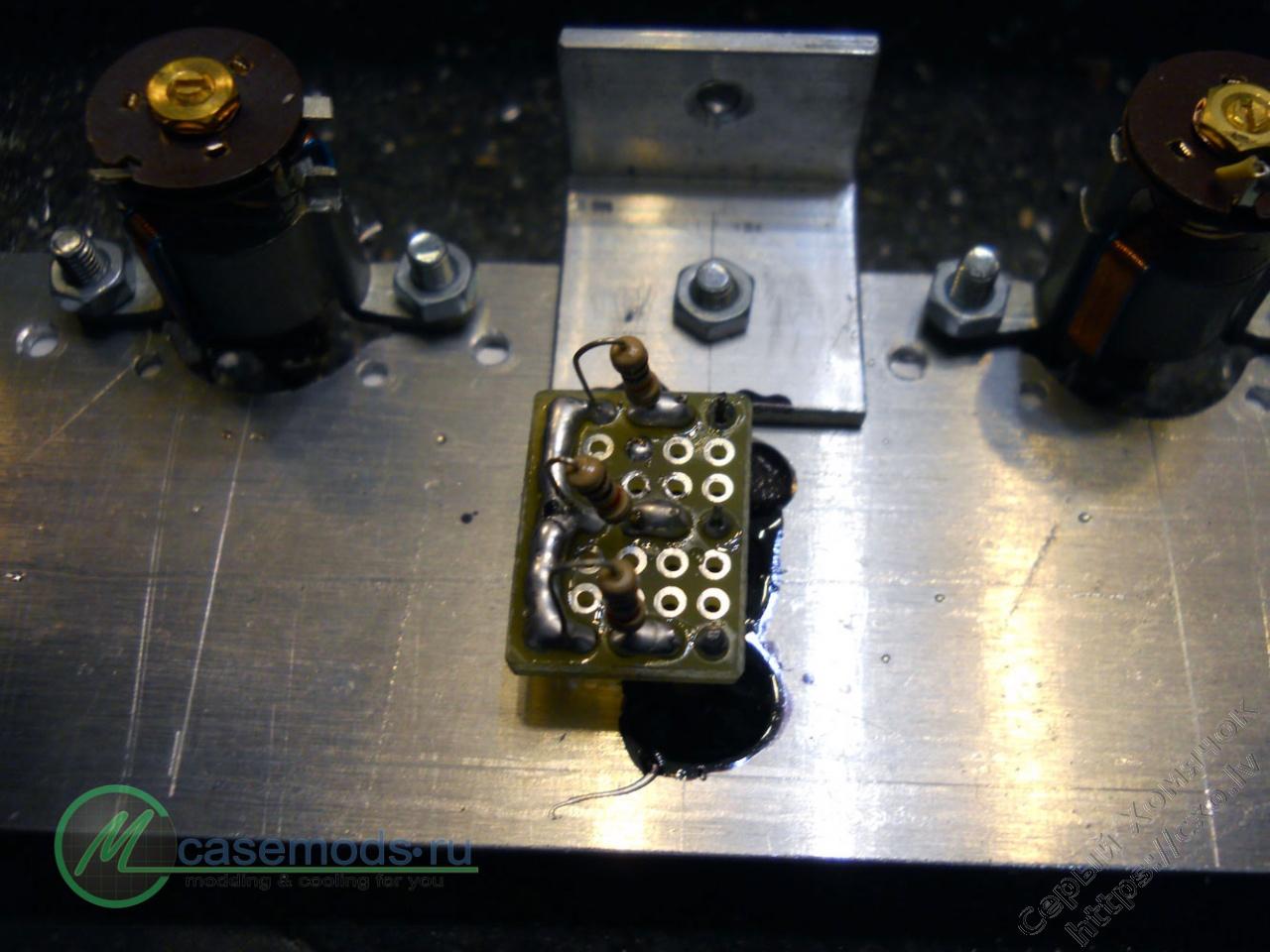

Ну и на выводы припаиваем плату с резисторами. Сами светодиоды подключаются параллельно обмоткам реле на плате коммутации.

Thumbnail image

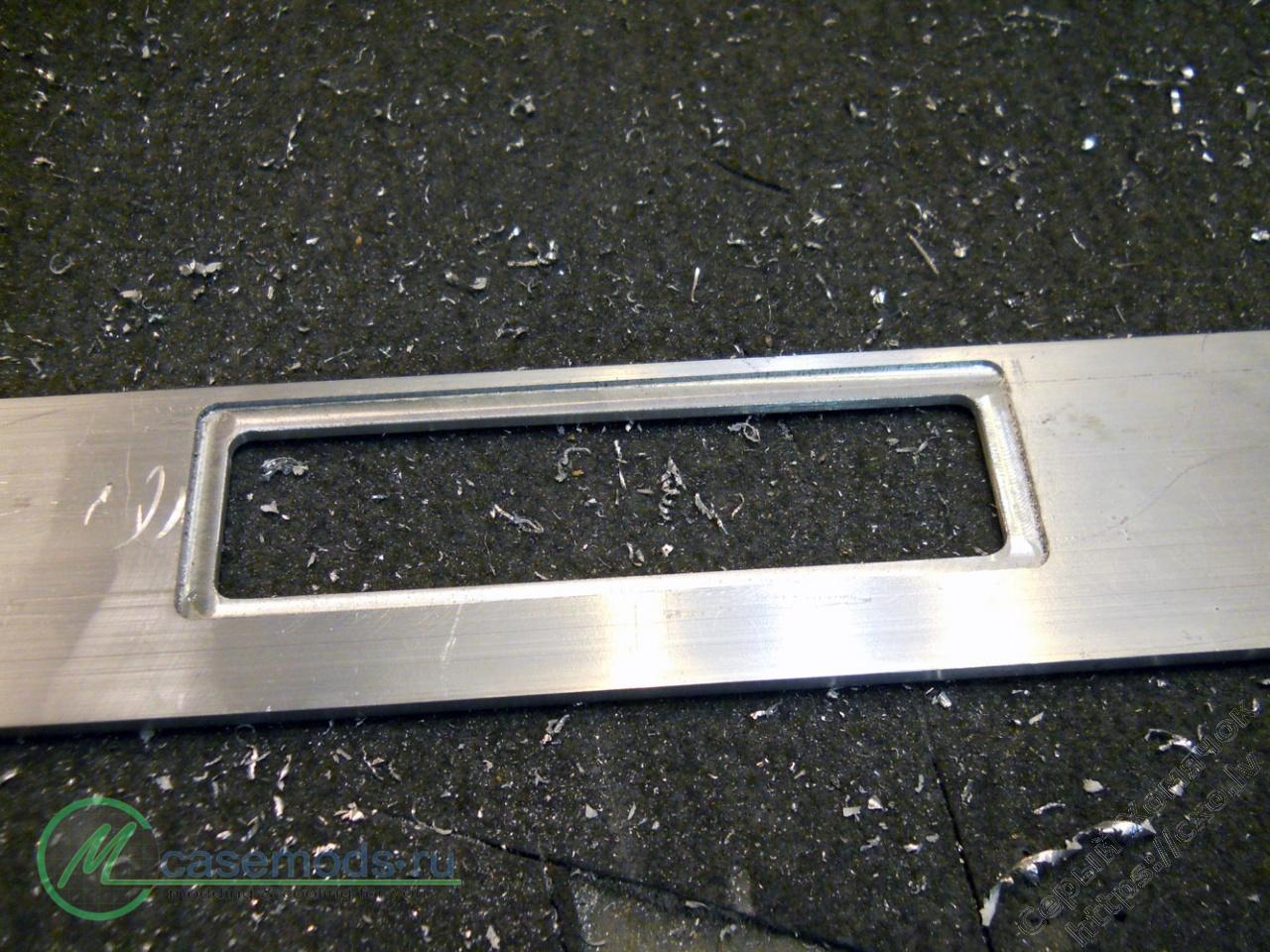

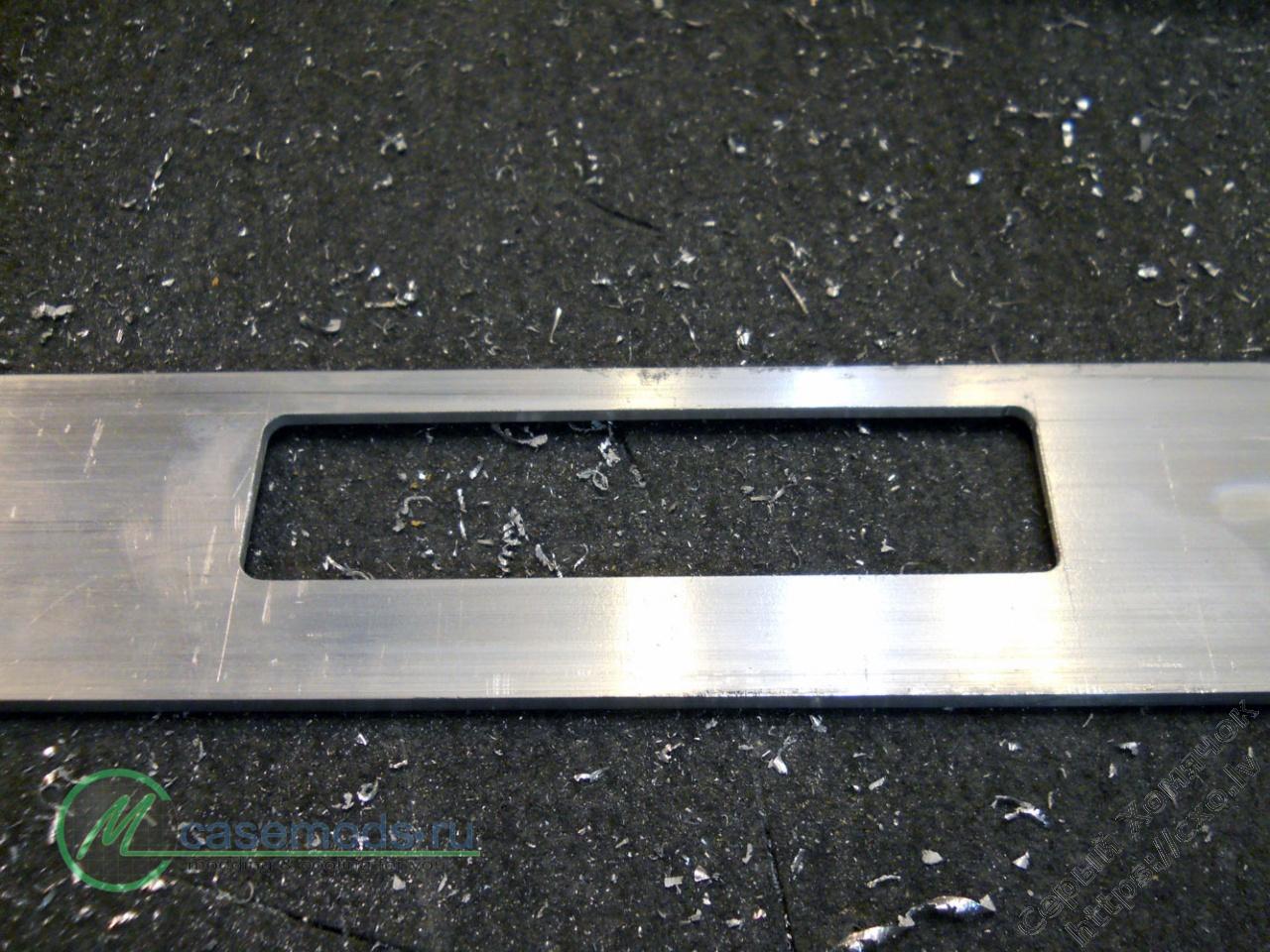

Под индикатор надо прорезать окно, воспользуемся той же технологией, что и прорезании окна под разъём питания. Только тут надо проявить максимум аккуратности и терпения – от этого будет зависеть внешний вид усилителя.

Thumbnail image



Тут я не удержался и профрезеровал с обратной стороны углубление под стекло, но это не является обязательным. Можно применить тонкую прозрачную плёнку для лазерных принтеров, эта плёнка очень тонкая и не повлияет на размеры, что не сказать о стекле.

Thumbnail image



Отверстия под кнопки просверлены сверлом 8.4 миллиметра. Это потому, что у меня есть алюминиевый пруток диаметром восемь миллиметров, из него получатся отличные кнопки.


Thumbnail image

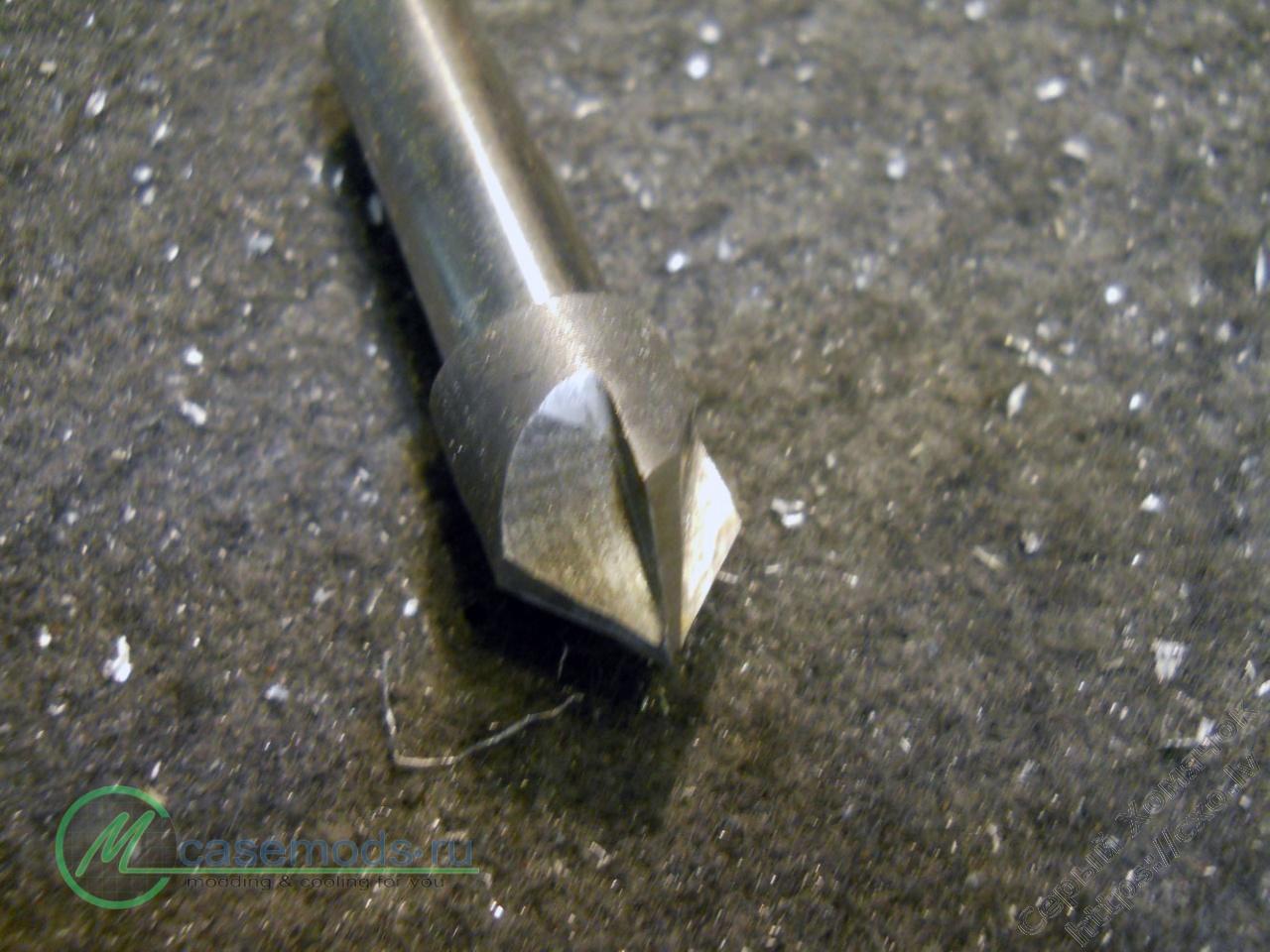

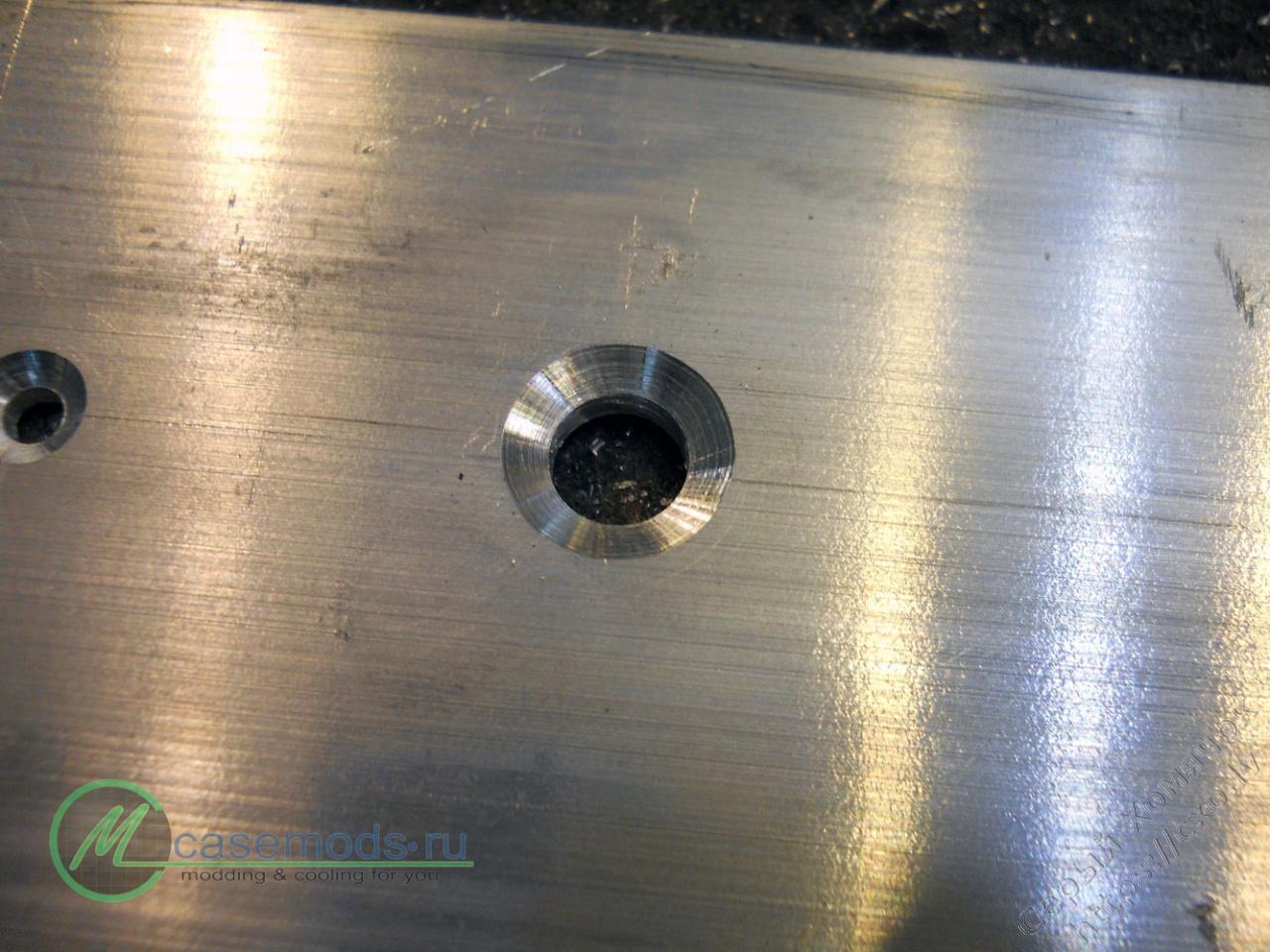

Фаску в отверстии лучше всего сделать при помощи зенкера, сверлом трудно добиться ровной поверхности.

Thumbnail image

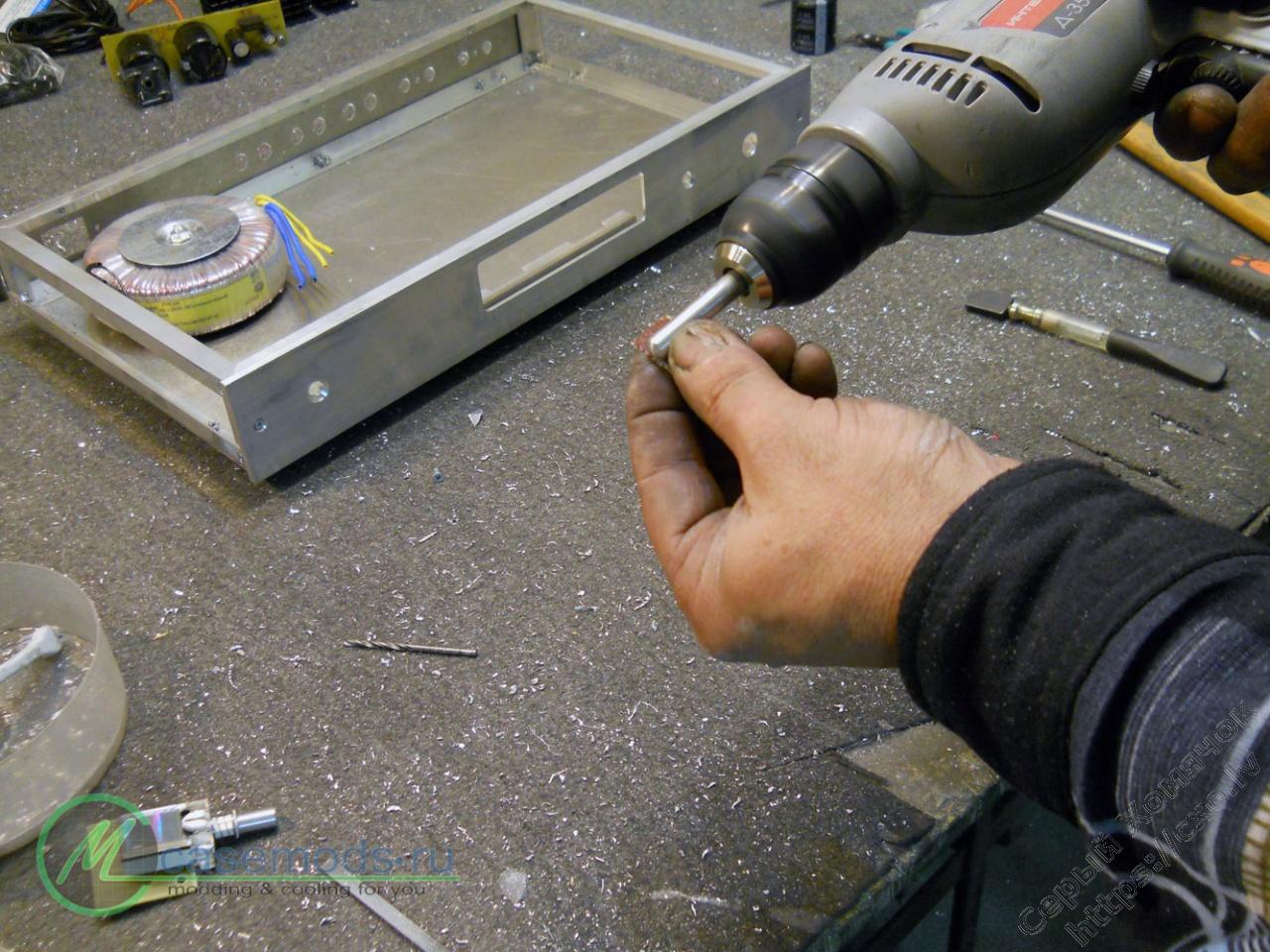

Сама кнопка отпиливается от прутка нужной длины и шлифуется вручную при помощи ручной дрели. С обратной стороны надо просверлить отверстие 4 миллиметра. Торец желательно отполировать.

Thumbnail image

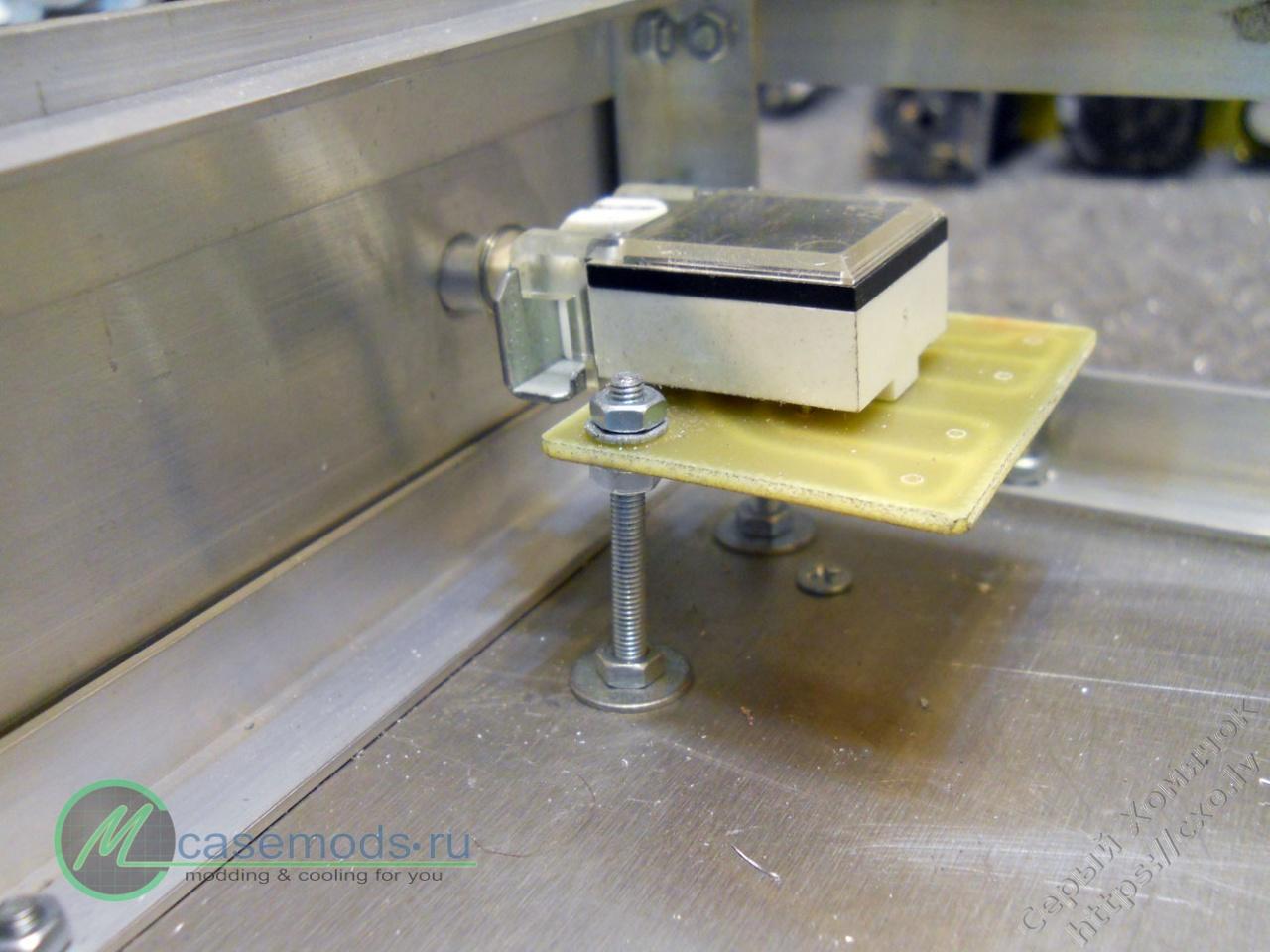

Выключатель питания крепится на двух длинных винтах, это позволит точно выставить его высоту для того, чтобы кнопка не тёрла в отверстии.

Thumbnail image

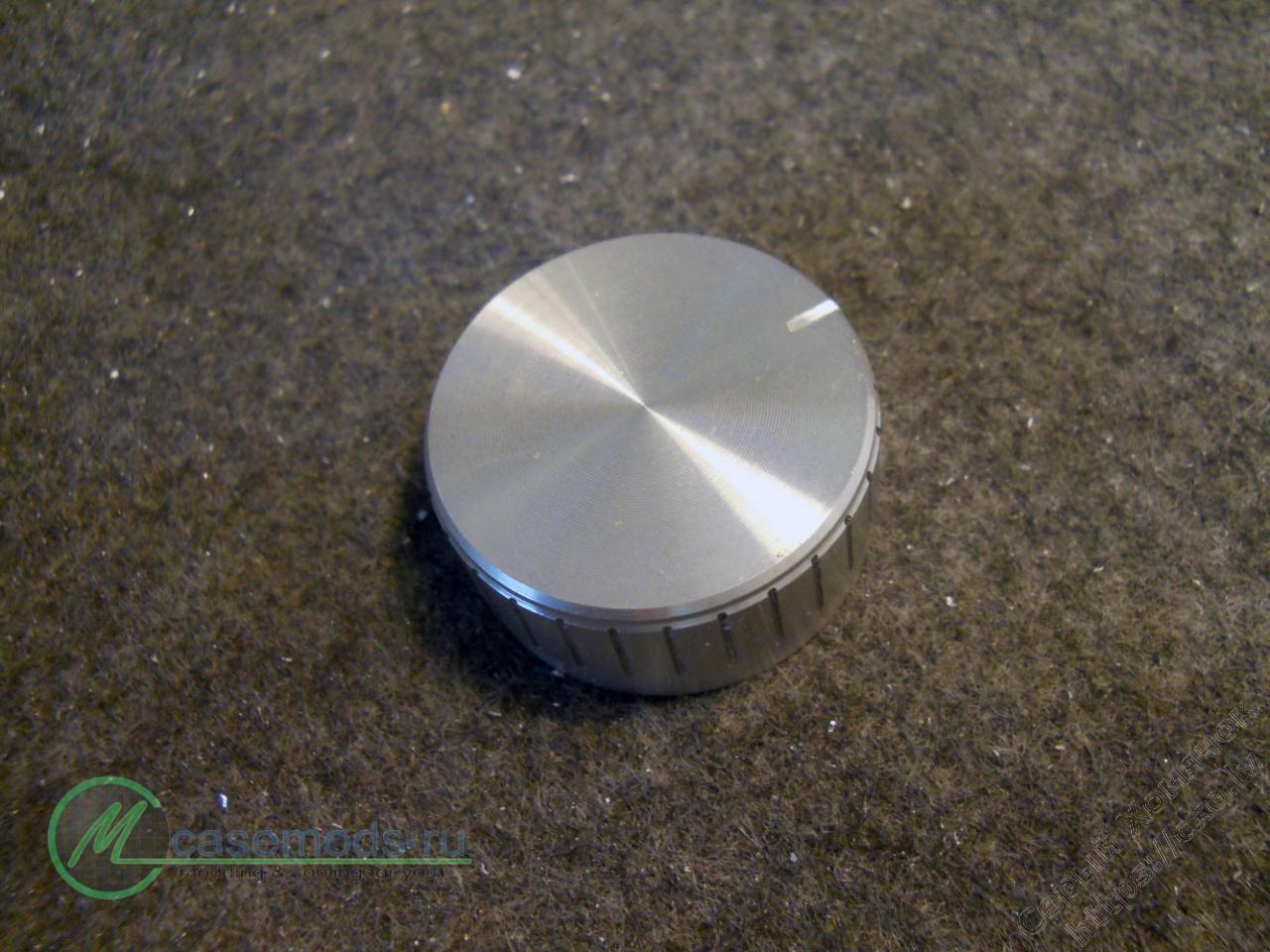

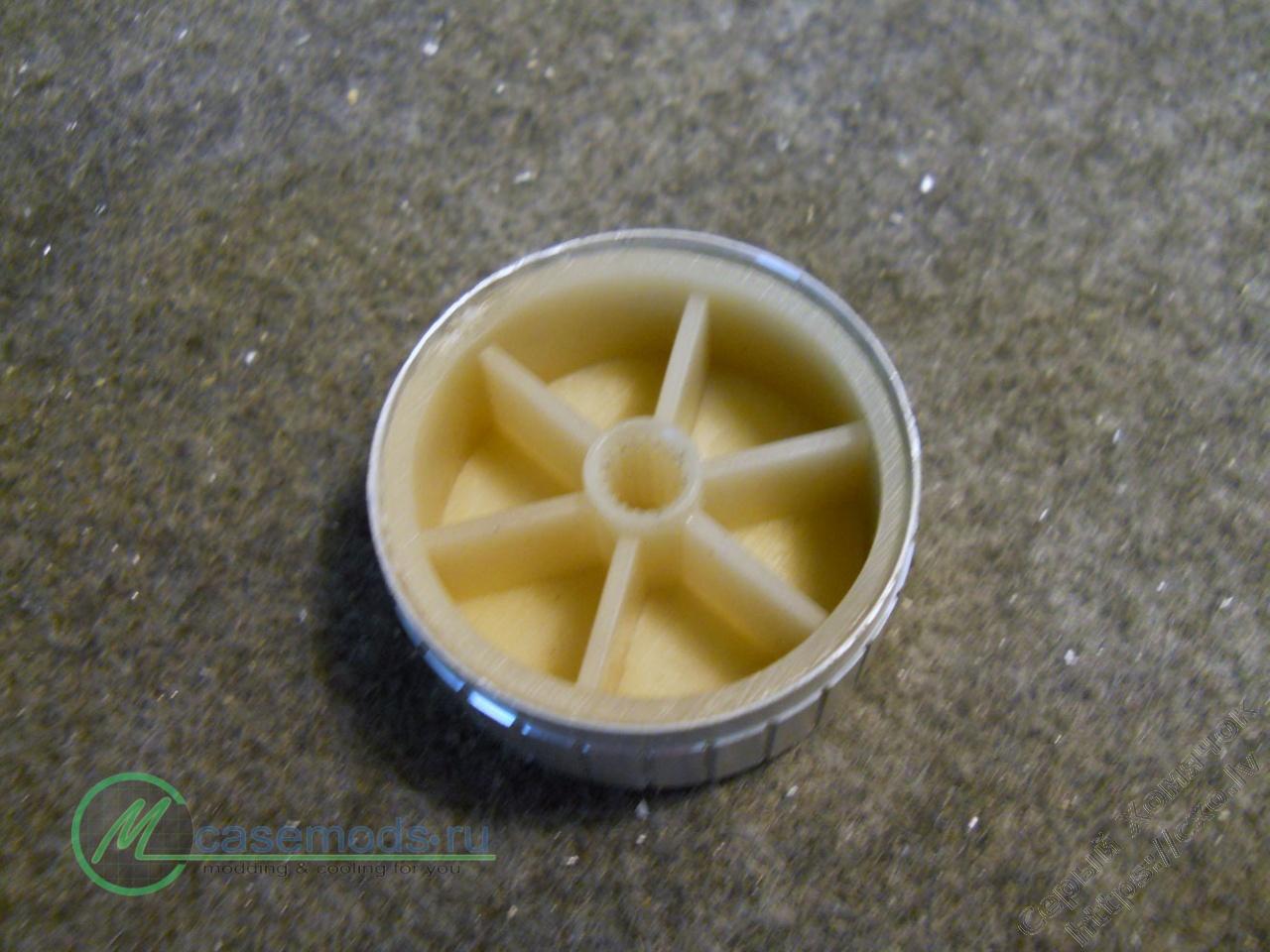

Ручку громкости можно применить готовую, это не ухудшит внешнего вида. В продаже есть вот такие красивые ручки.

Thumbnail image   Thumbnail image

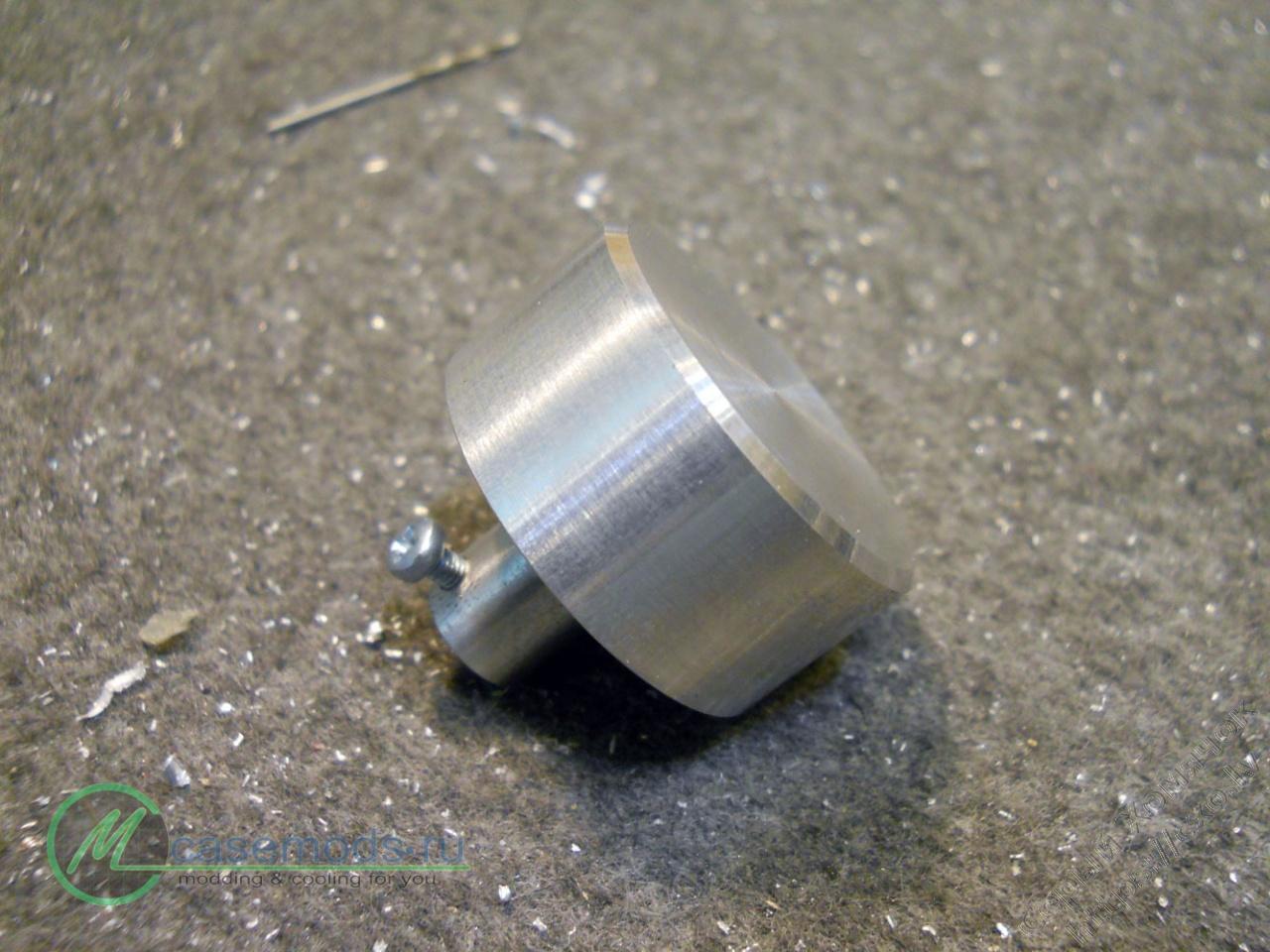

Но мне она не нравится, я применил самодельную. У кого есть знакомый токарь – советую обратиться к нему за помощью и сделать вот такую ручку.

Thumbnail image

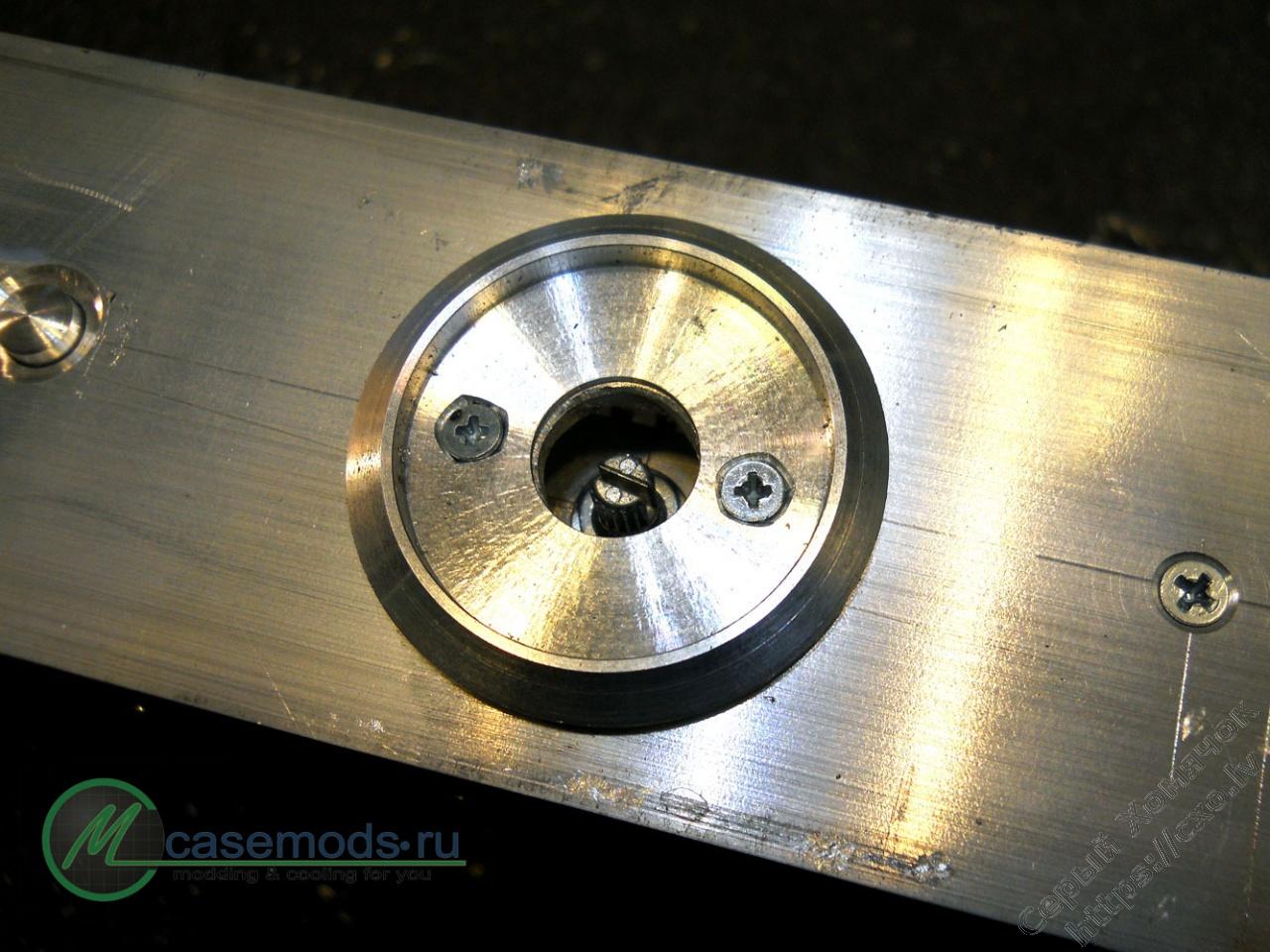

И для полной завершённости надо изготовить декоративное кольцо.

Thumbnail image

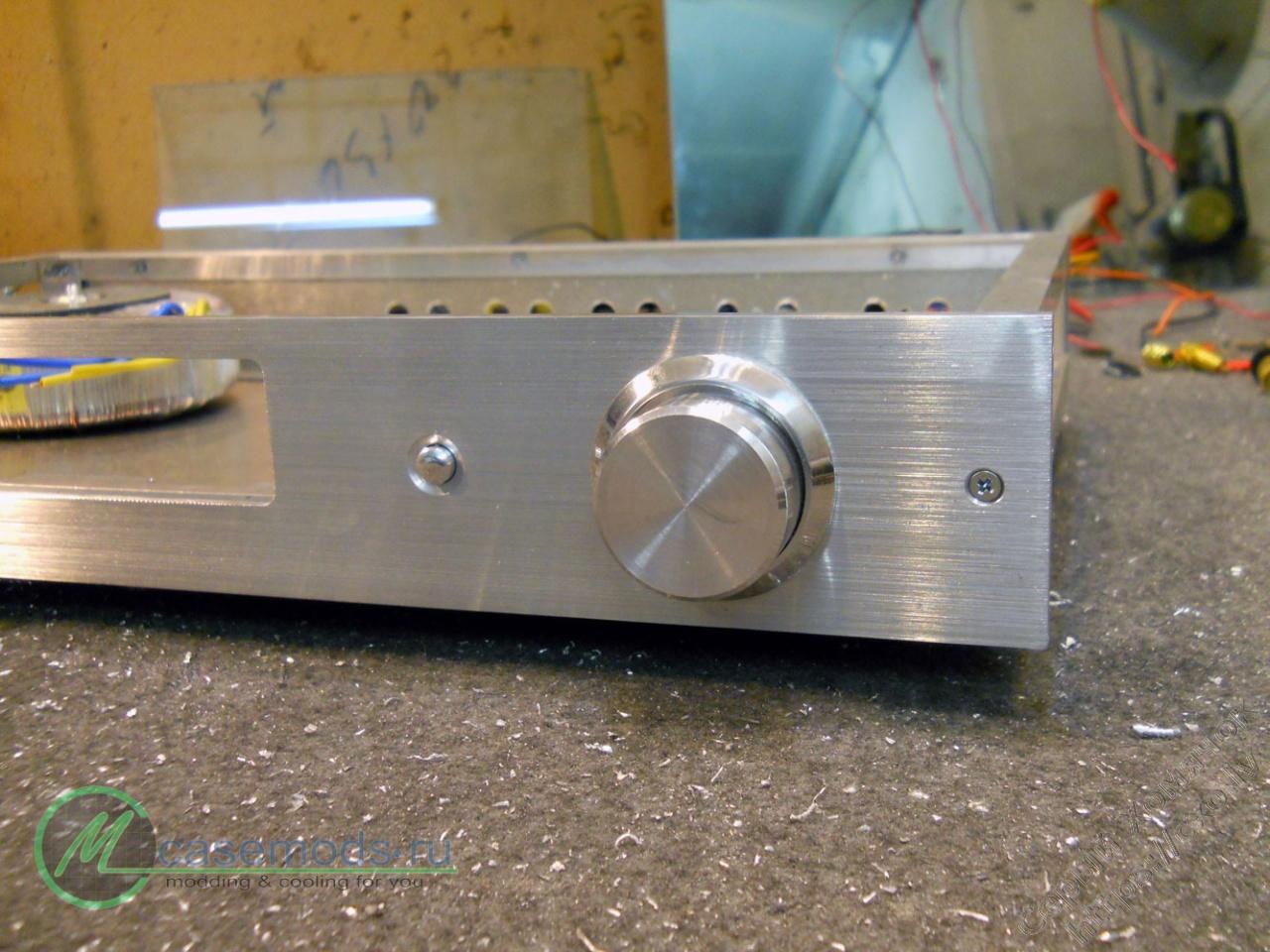

В сочетании с ручкой это примет вполне законченный вид.

Thumbnail image

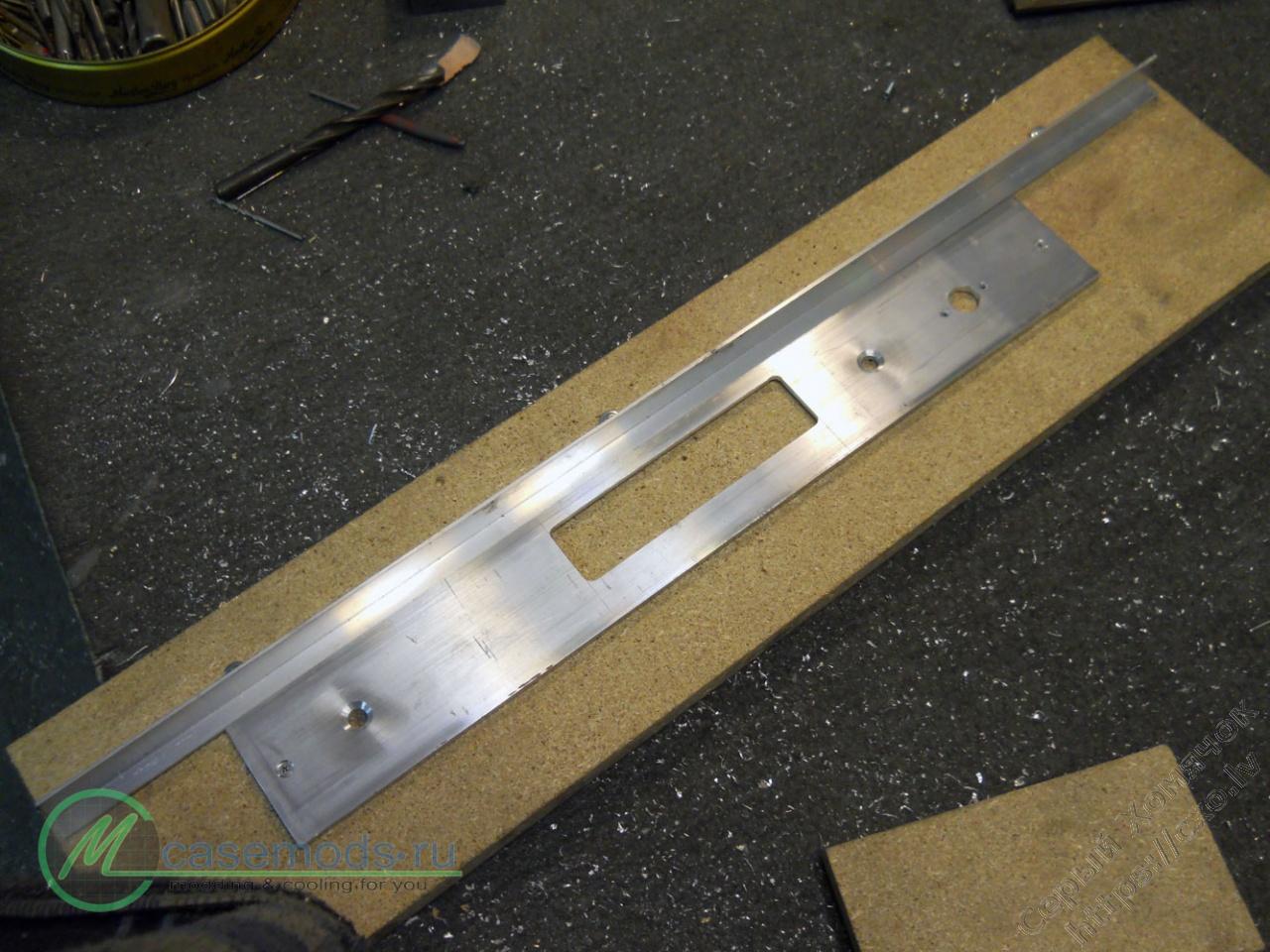

Но ещё раз скажу – это не обязательно, отлично будет смотреться и с другой ручкой. Осталась работа над отделкой корпуса. Переднюю панель надо тщательно отшлифовать. Для этого соберём небольшое приспособление.

Thumbnail image

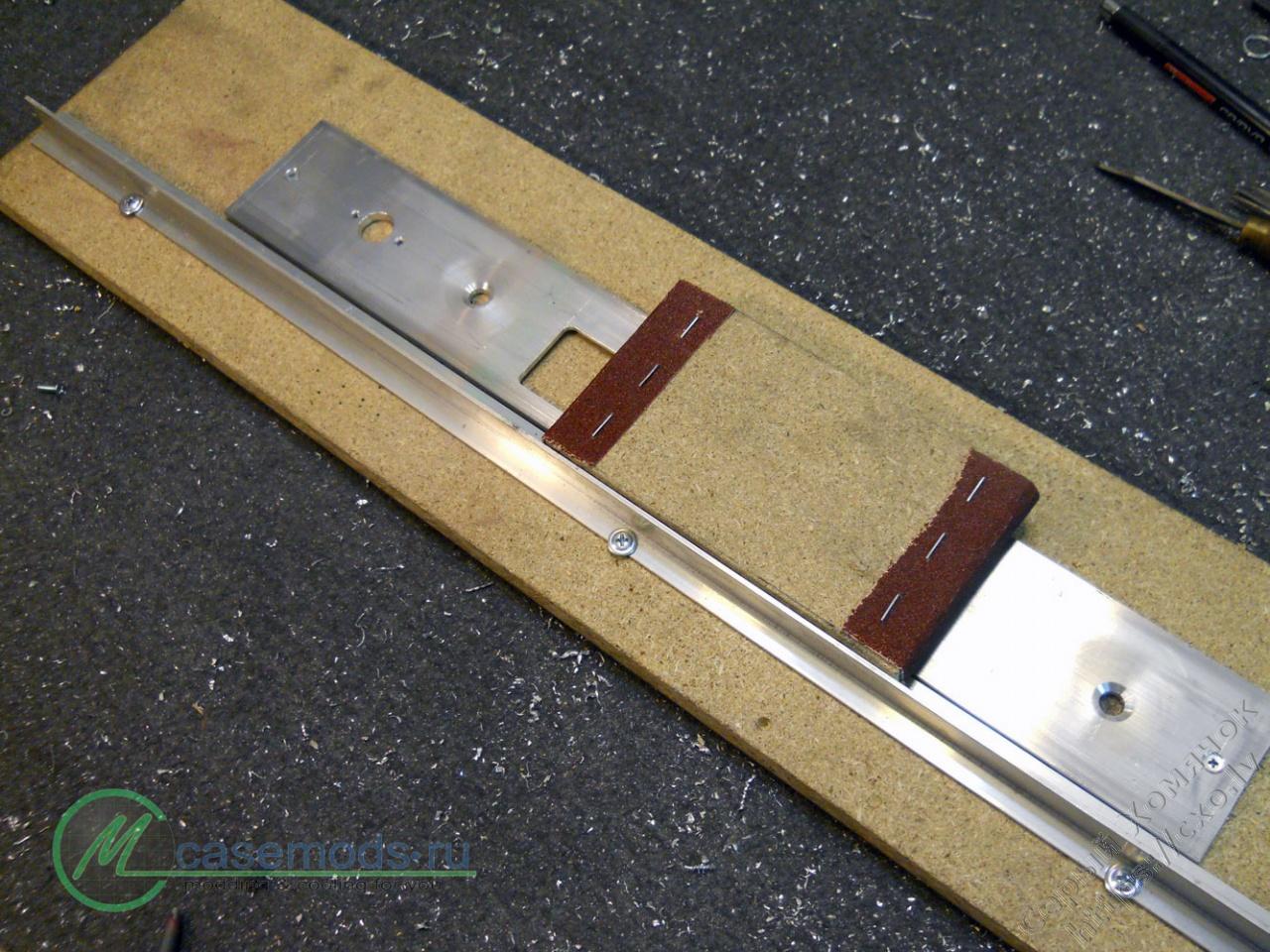

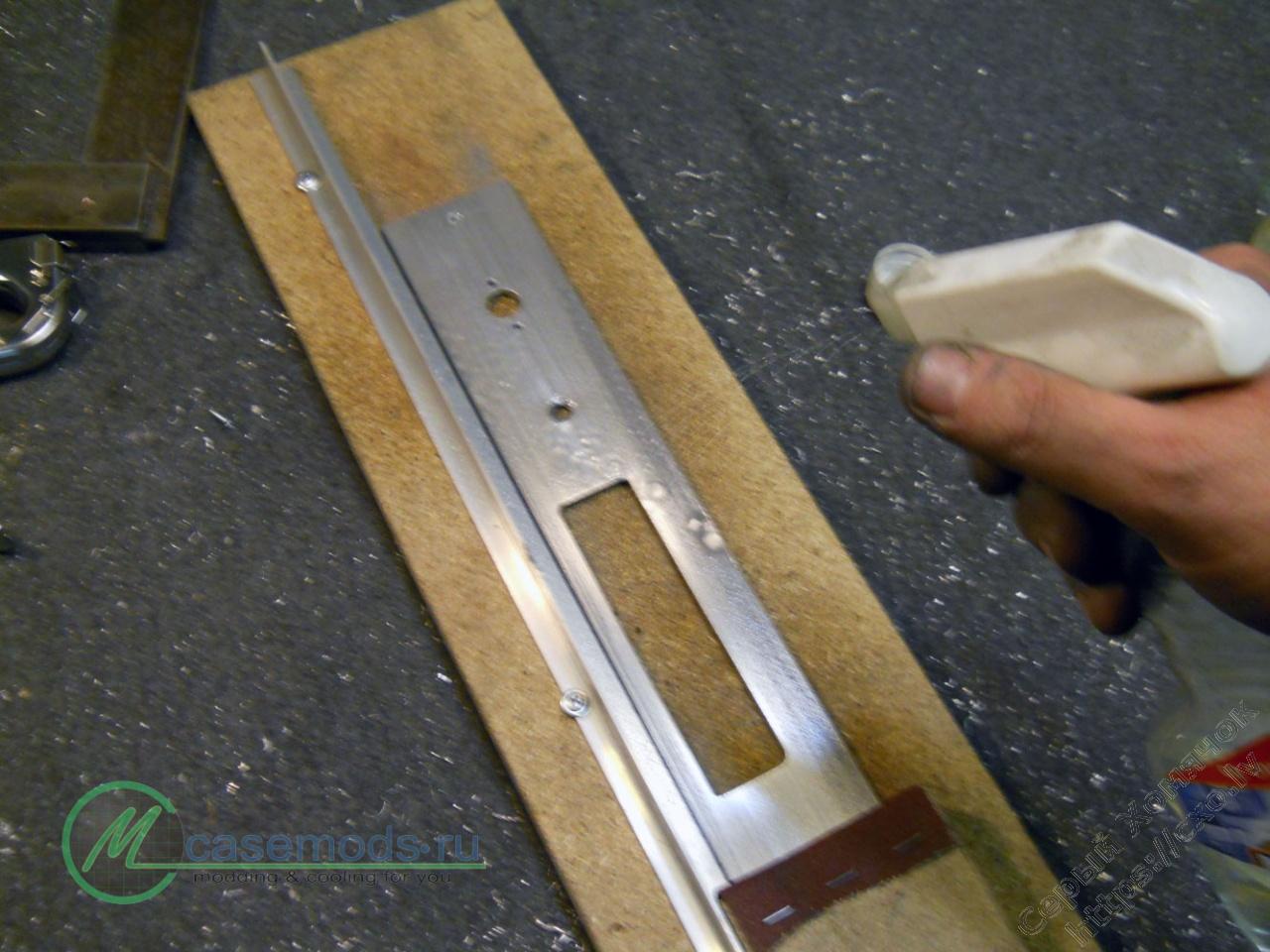

Панель закрепляется на основании из ДСП, сбоку прикручивается угольник – он служит направляющей. Полоска наждачной бумаги со средней зернистостью прикрепляется к отрезку того же ДСП. Наждачная бумага перемещается вдоль панели и одновременно прижимается к направляющей. Это позволит получить параллельные риски на панели.

Thumbnail image

При обработке панель надо обильно поливать керосином. Его можно налить в распылитель, будет очень удобно. Панель должна быть всегда влажной. Не трите на сухую! Могут остаться трудноустранимые дефекты.

Thumbnail image



Через час можно будет полюбоваться на результаты.

Thumbnail image

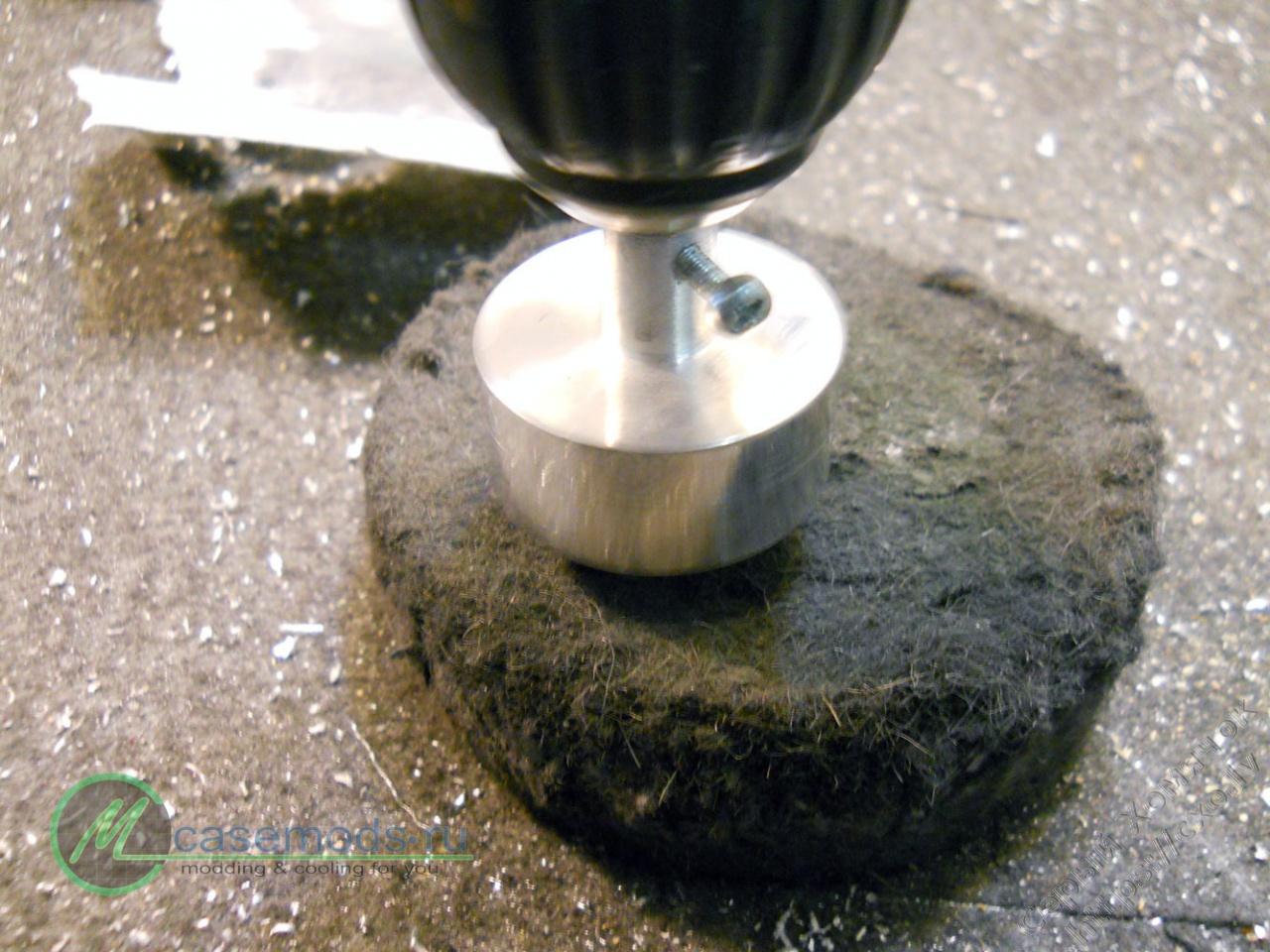

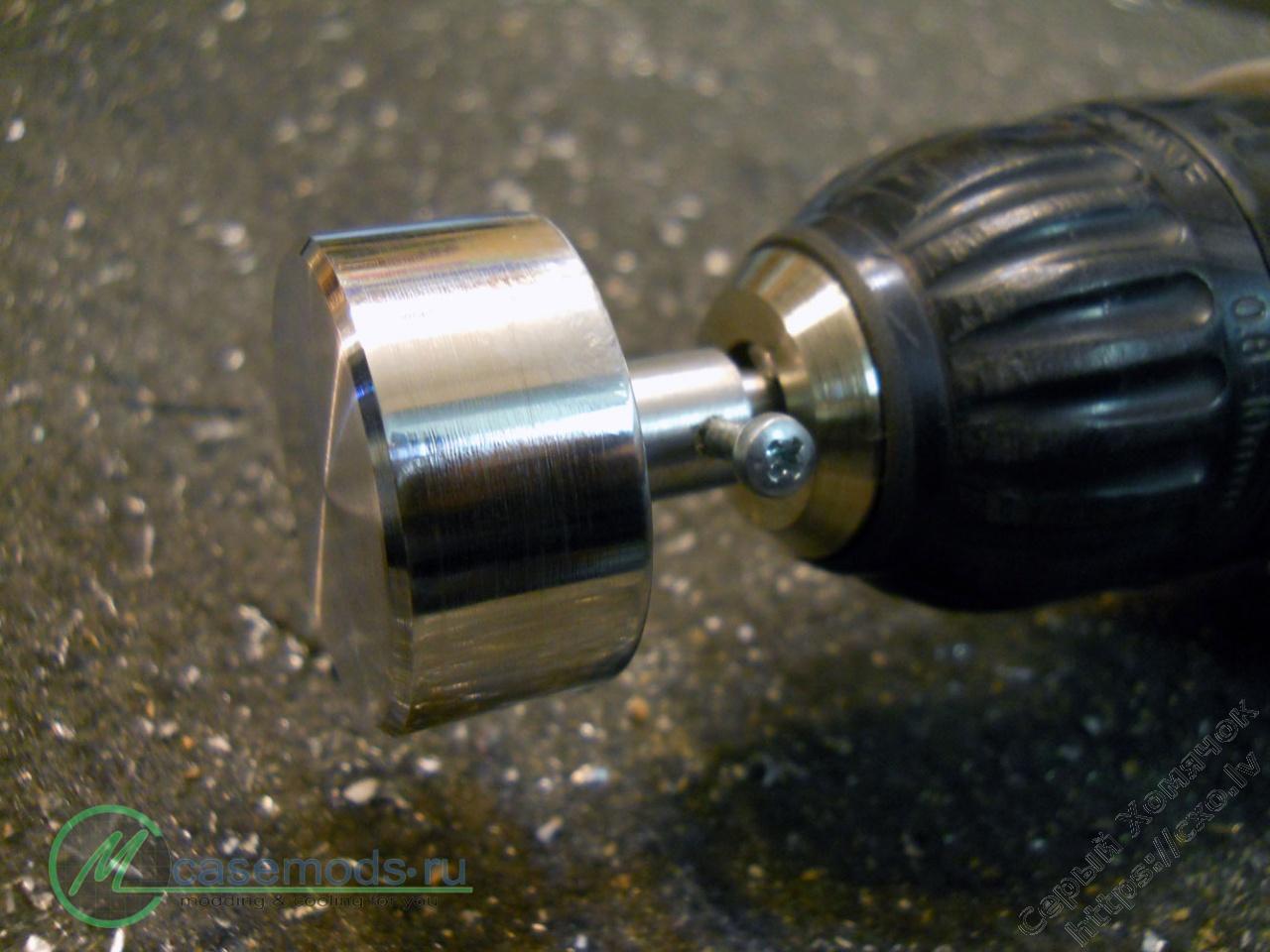

Ручку громкости можно отполировать при помощи дрели.

Thumbnail image   Thumbnail image

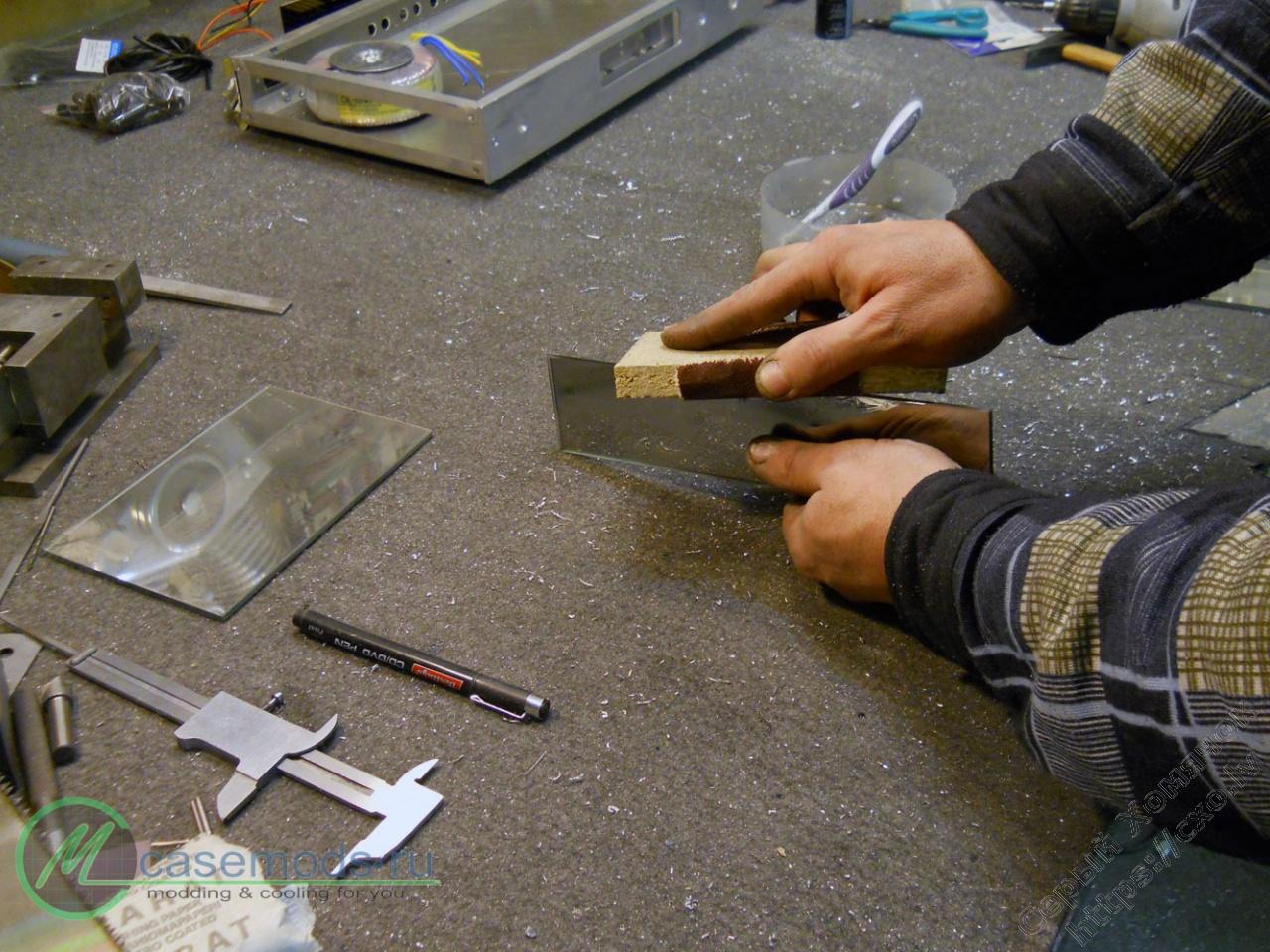

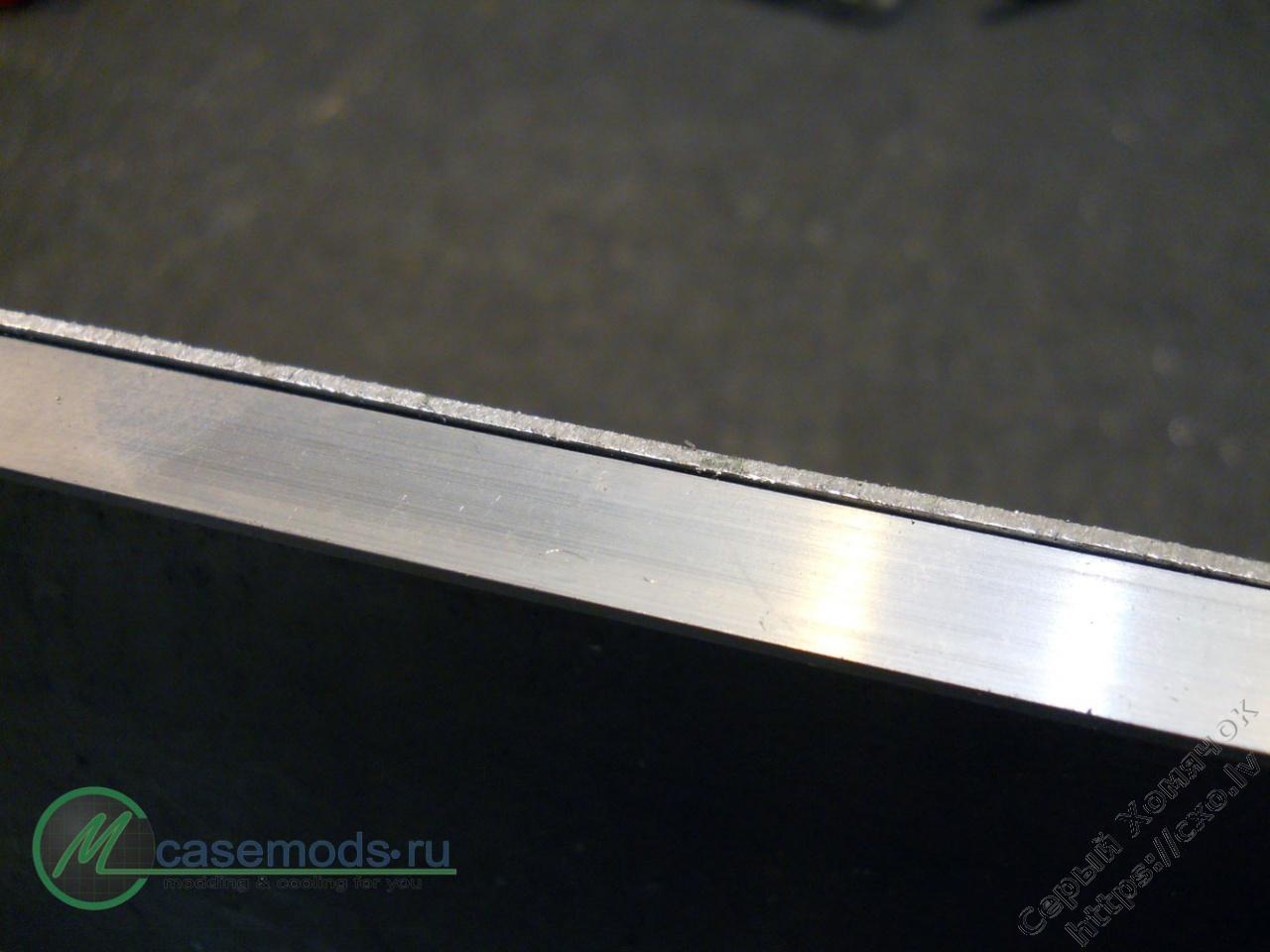

Осталось дело за малым – вырезать стёкла для отделки корпуса. Я применил для этого зеркало серого цвета. Самое простое – заказать всё это в зеркальной мастерской, но можно сделать самому. Отрезать стекло – не проблема, а вот обработать кромки – это надо постараться. Обработка производится наждачной бумагой с водой. Постепенно уменьшая номера, можно добиться почти идеальной полировки. Но можно остановиться и на ровной матовой поверхности.

Thumbnail image

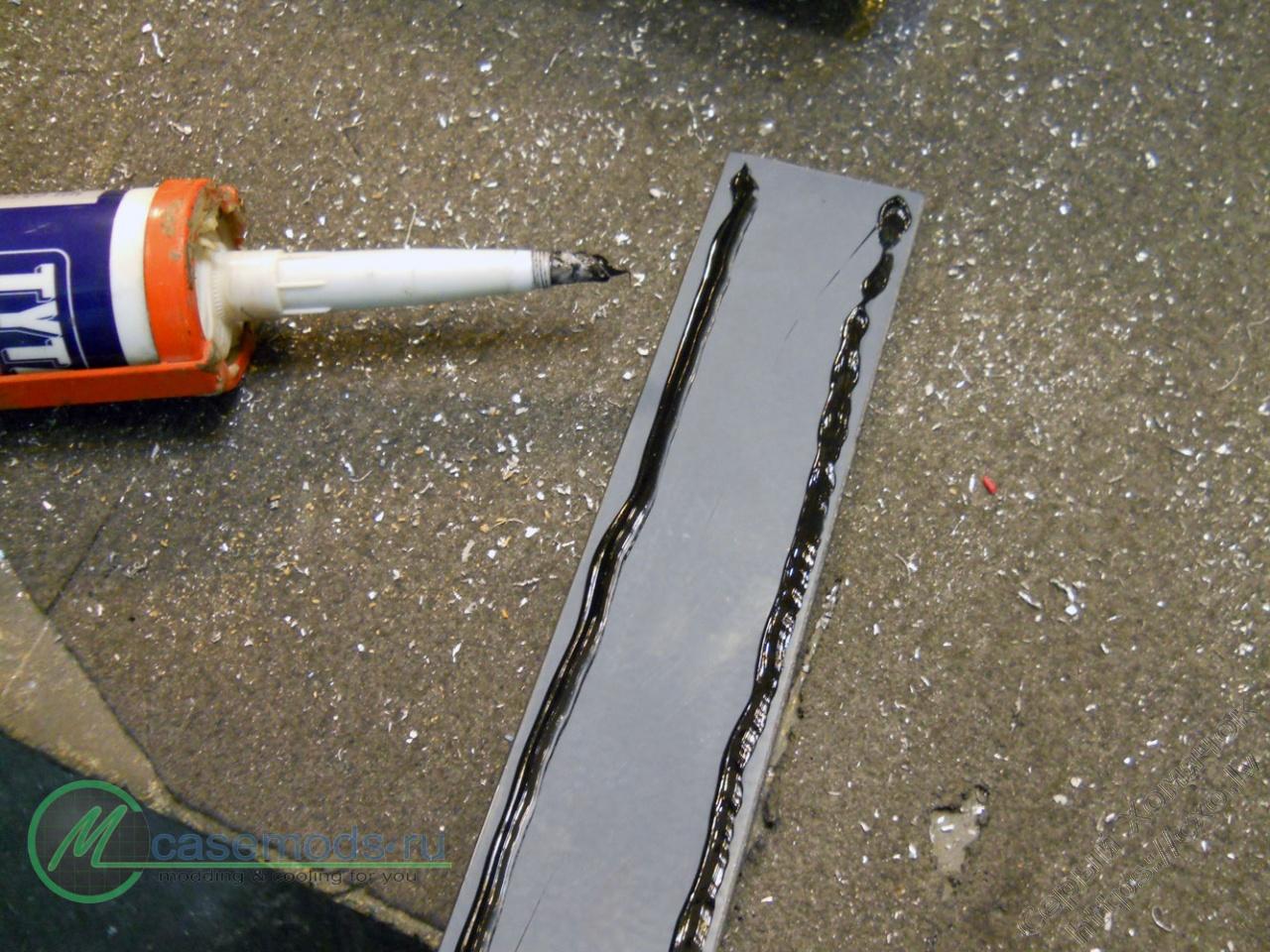

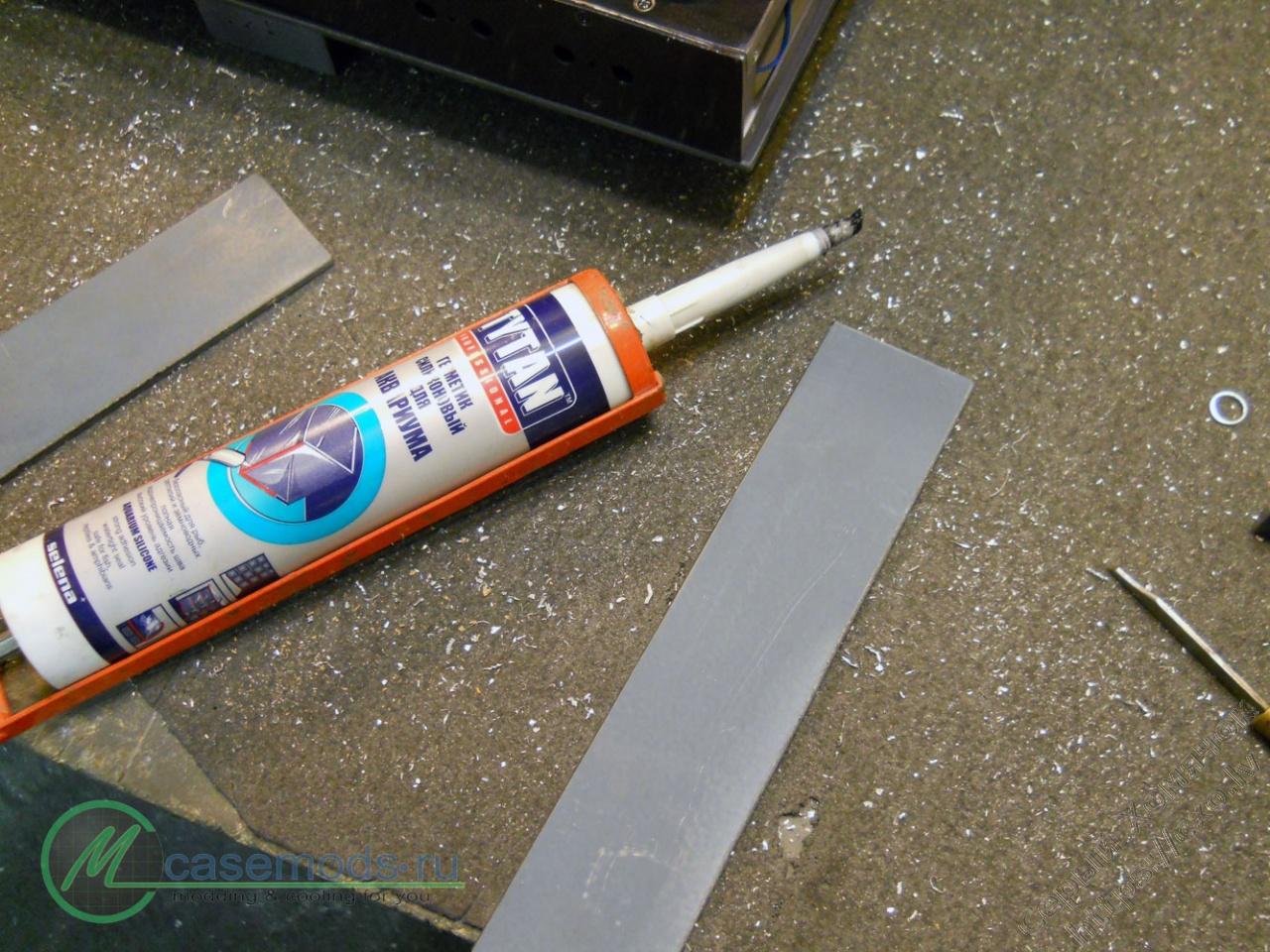

Боковые полоски стекла приклеиваются к корпусу при помощи аквариумного силикона.

Thumbnail image   Thumbnail image

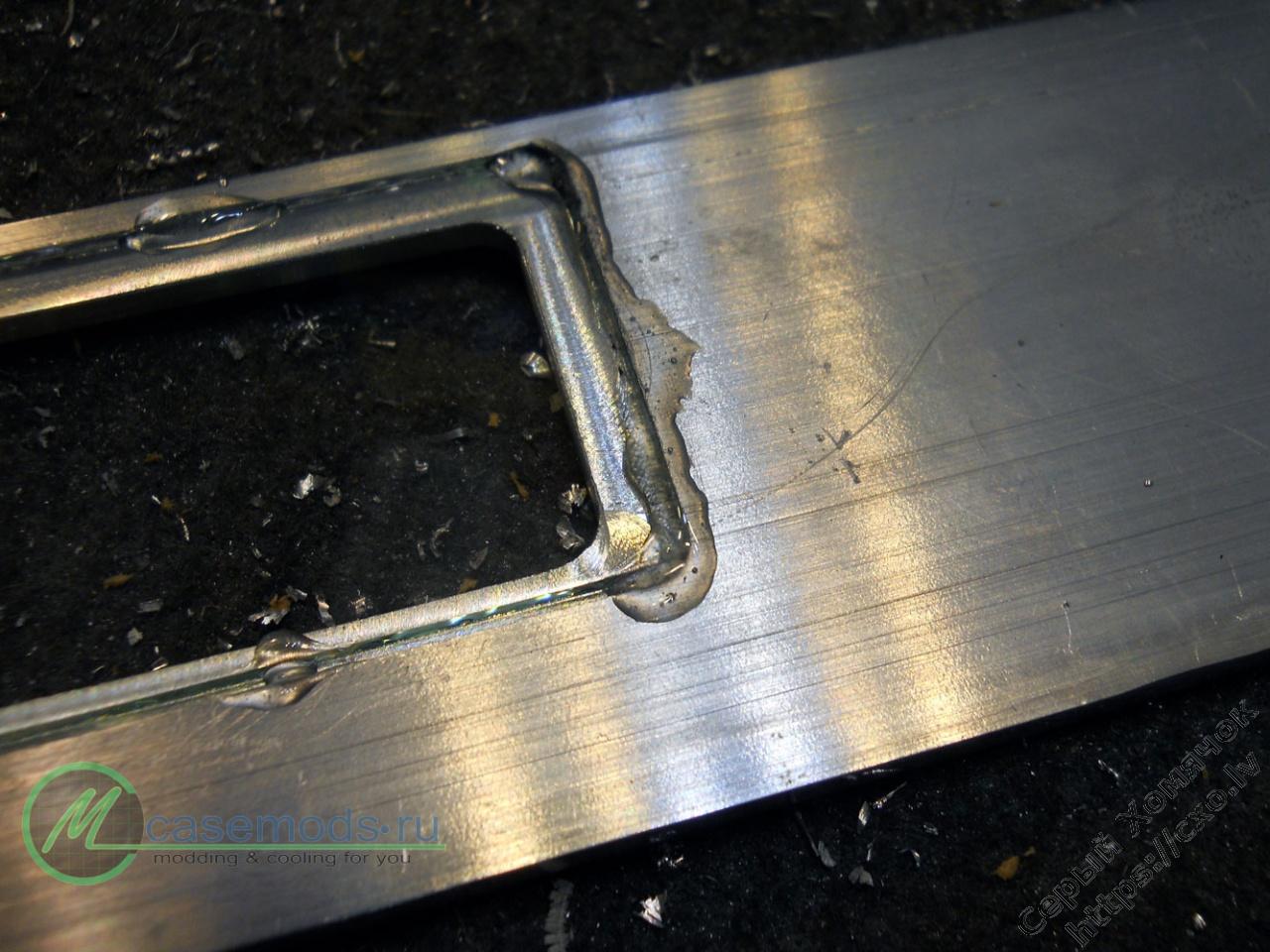

Стекло в углубление вклеивается при помощи эпоксидного клея. После отвердения, излишки клея удаляются острым лезвием.

Thumbnail image

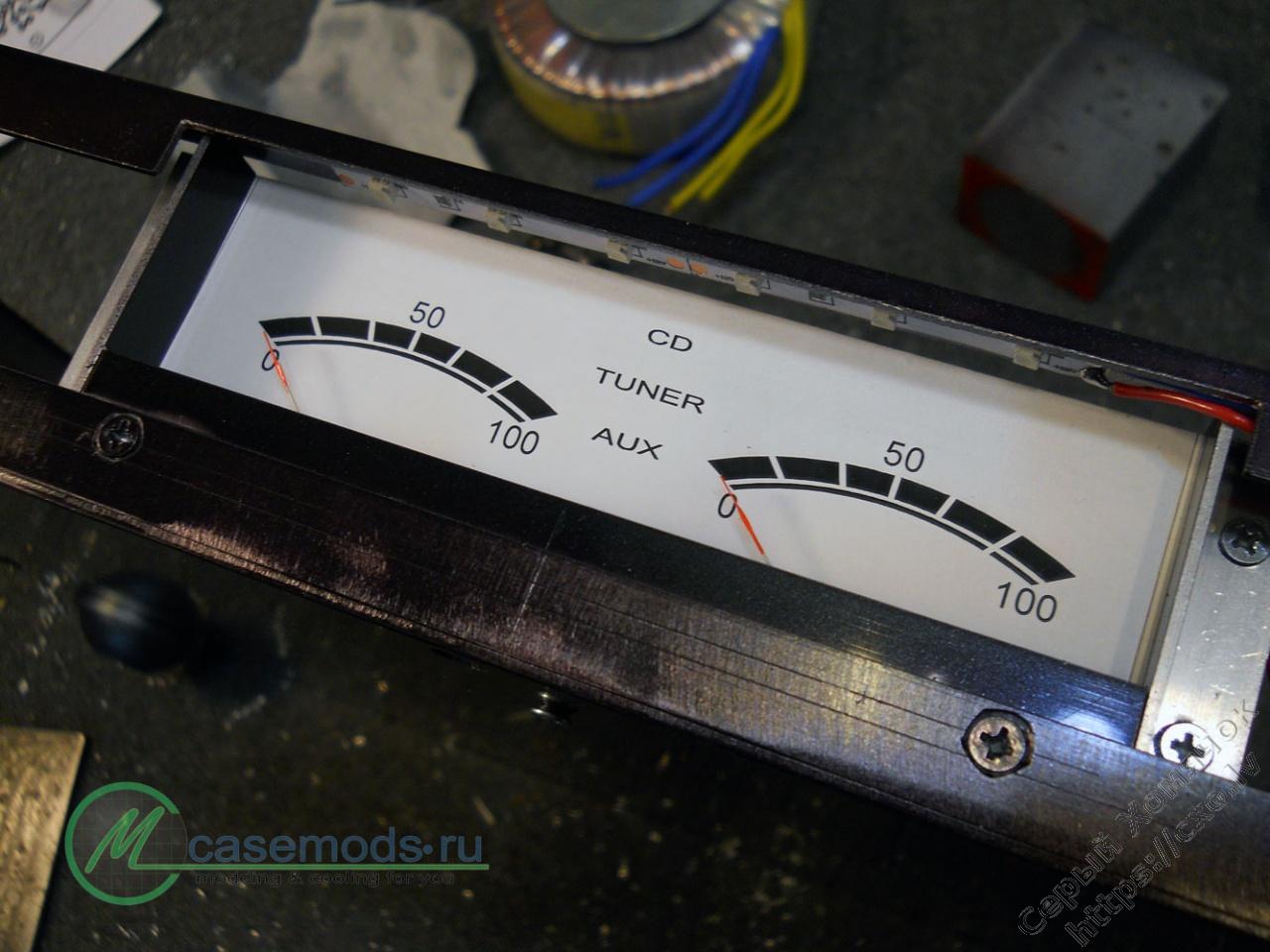

Собираем индикатор. Картинка для шильдика рисуется в любом графическом редакторе и печатается на самолеящейся плёнке белого цвета.

Thumbnail image

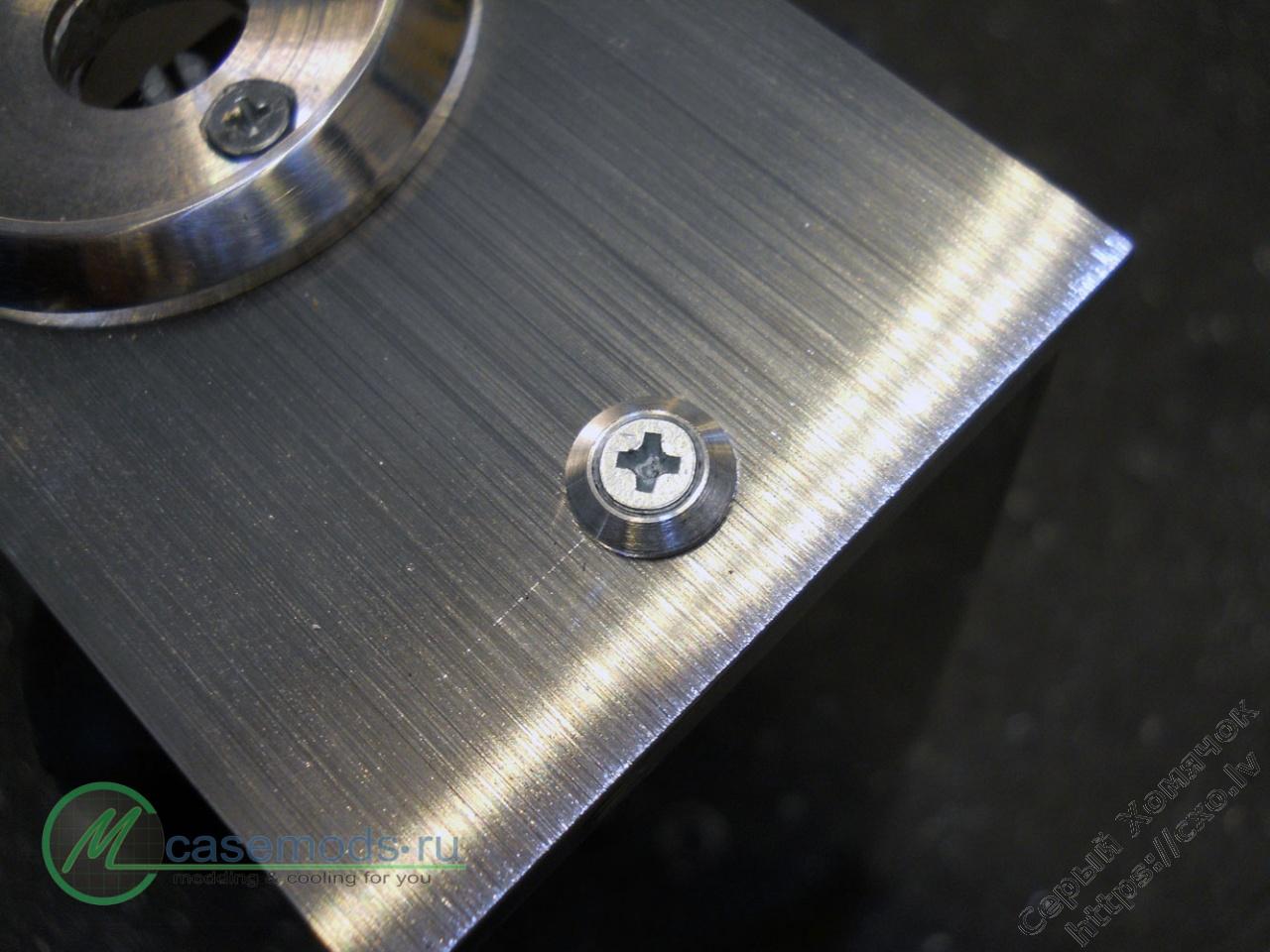

Ещё хорошо бы заказать у токаря декоративные подкладки под винты, они придадут профессиональный вид усилителю.

Thumbnail image

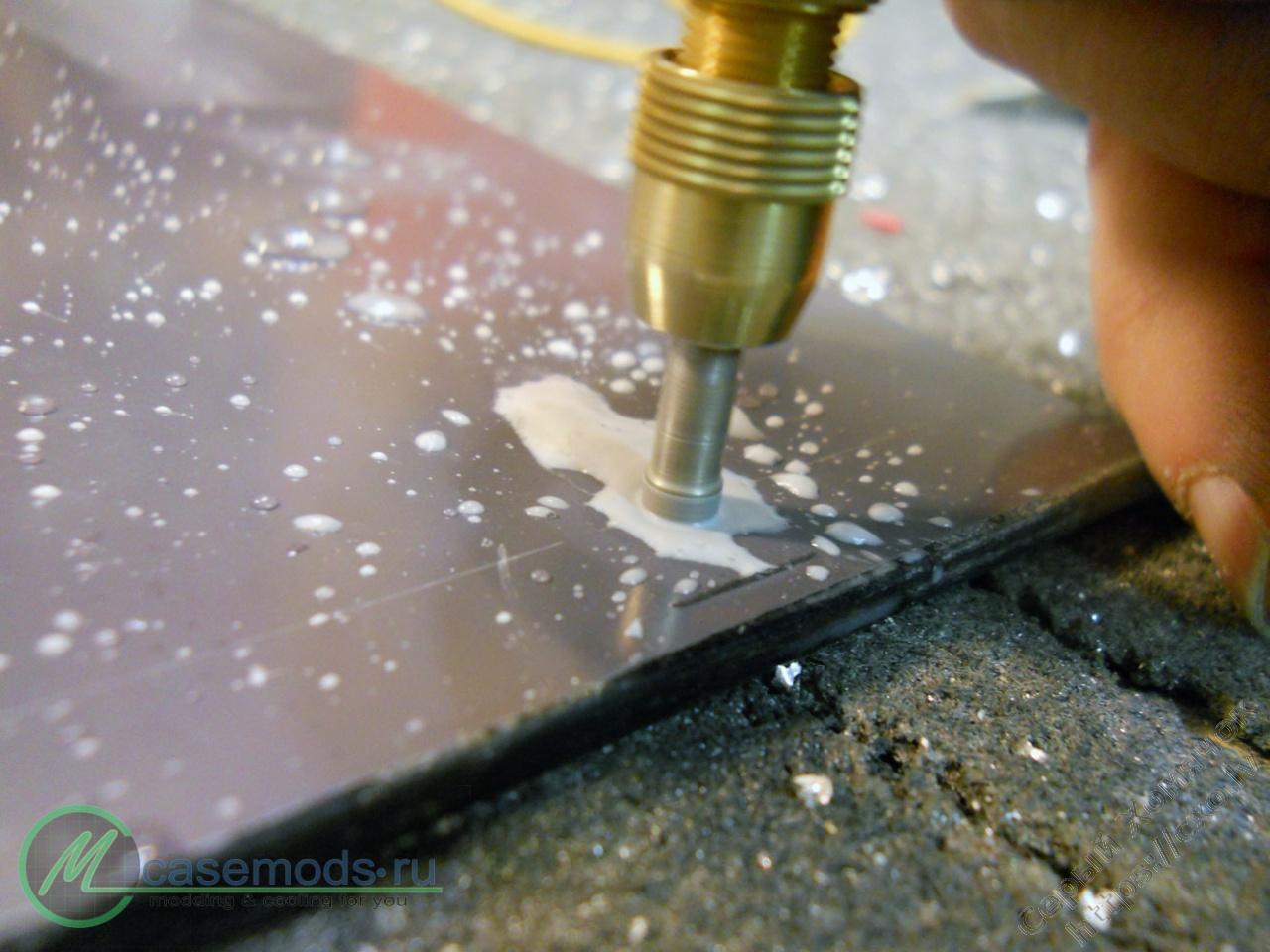

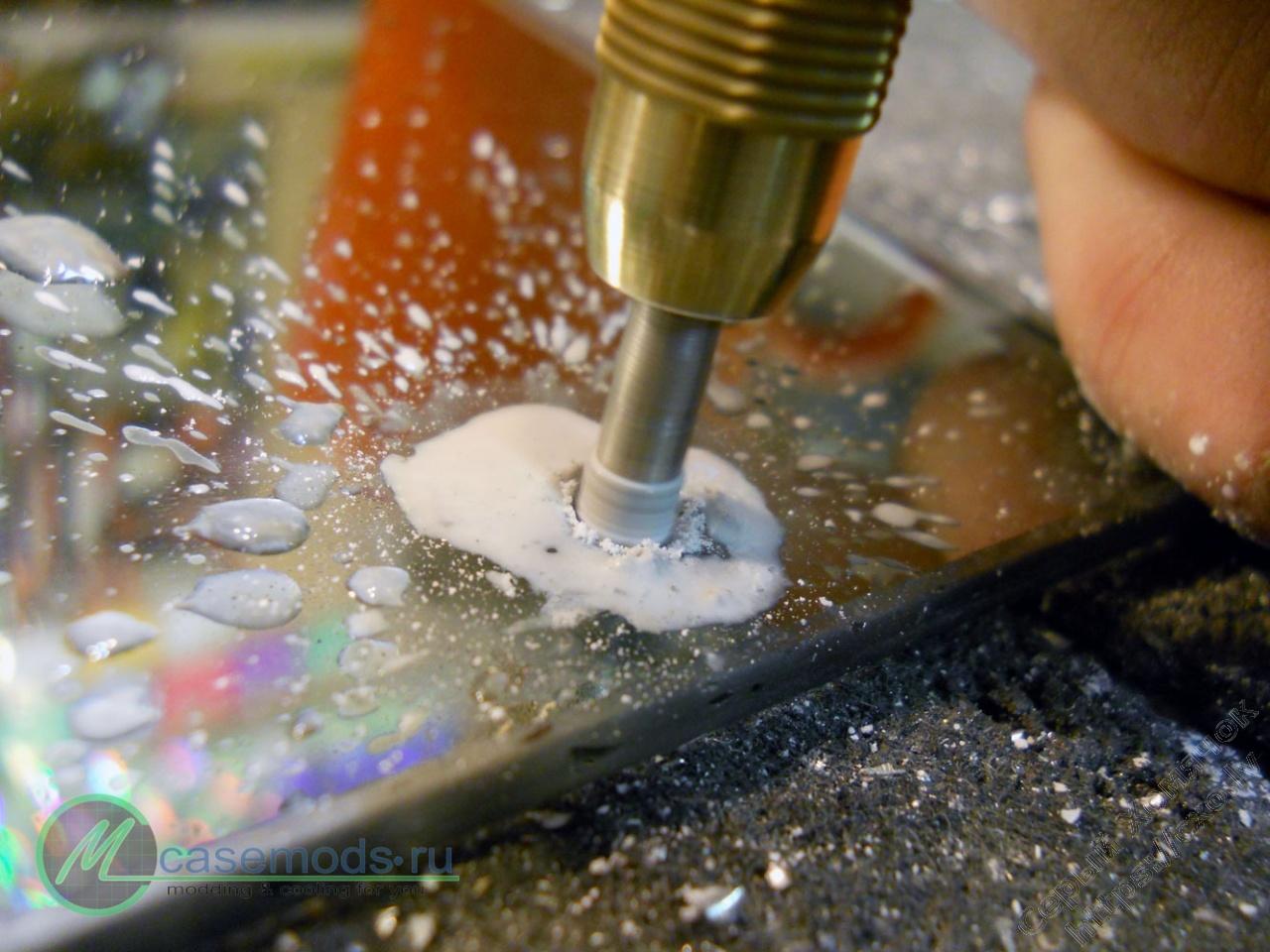

Сам корпус покрывается чёрной краской из баллончика, но это тоже не является необходимостью – каркас почти не виден. Если крышка корпуса сделана из стекла, кстати, хорошие результаты даёт обычное зеркало, в ней надо просверлить отверстия. Я их делал при помощи трубчатого сверла. Сначала до половины толщины с обратной стороны зеркала…

Thumbnail image



А потом с лицевой. Если делать наоборот, то не будет видно, где сверлить, а насквозь сверлить не советую – в этом случае сколы неизбежны.

Thumbnail image

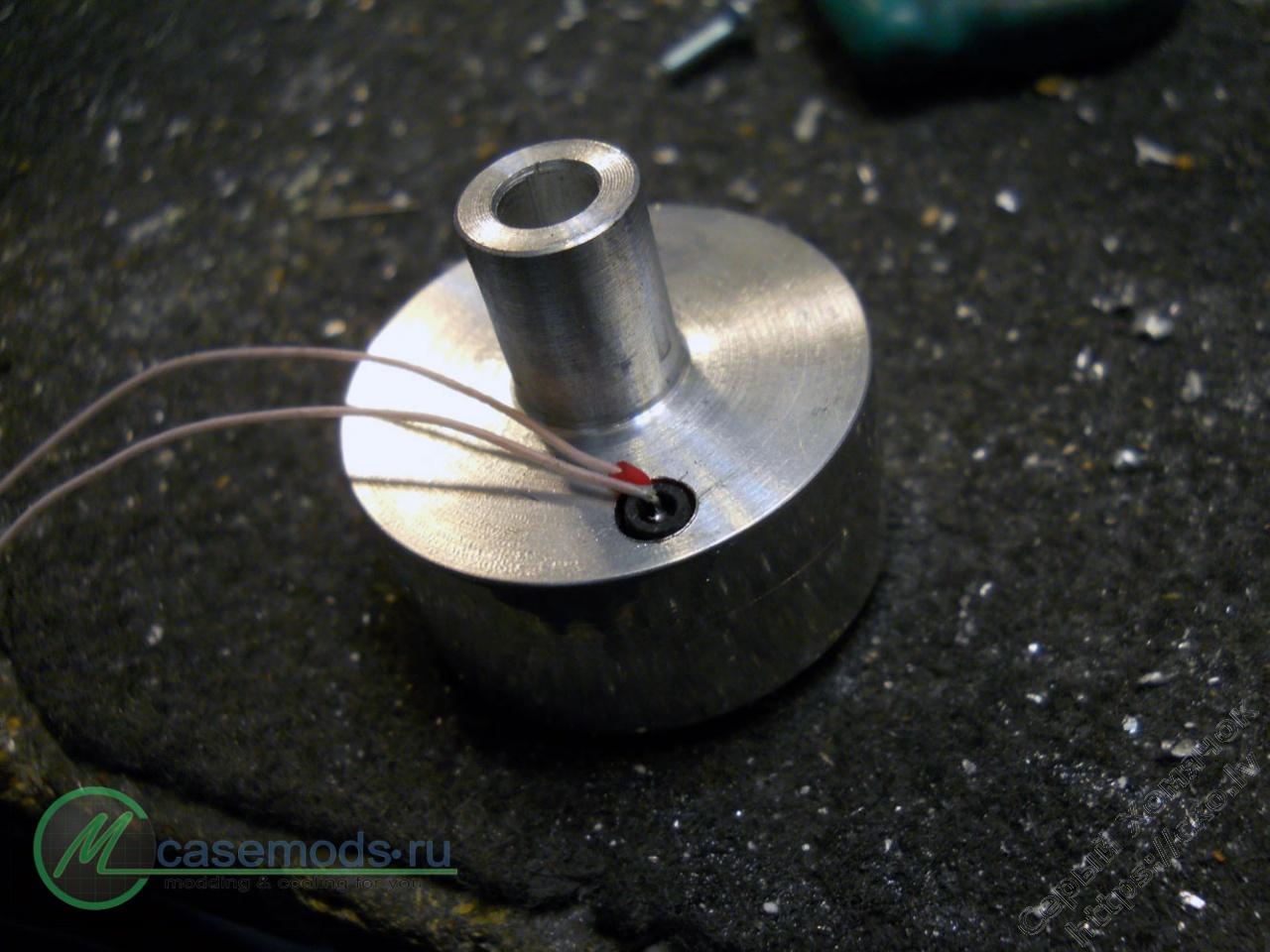

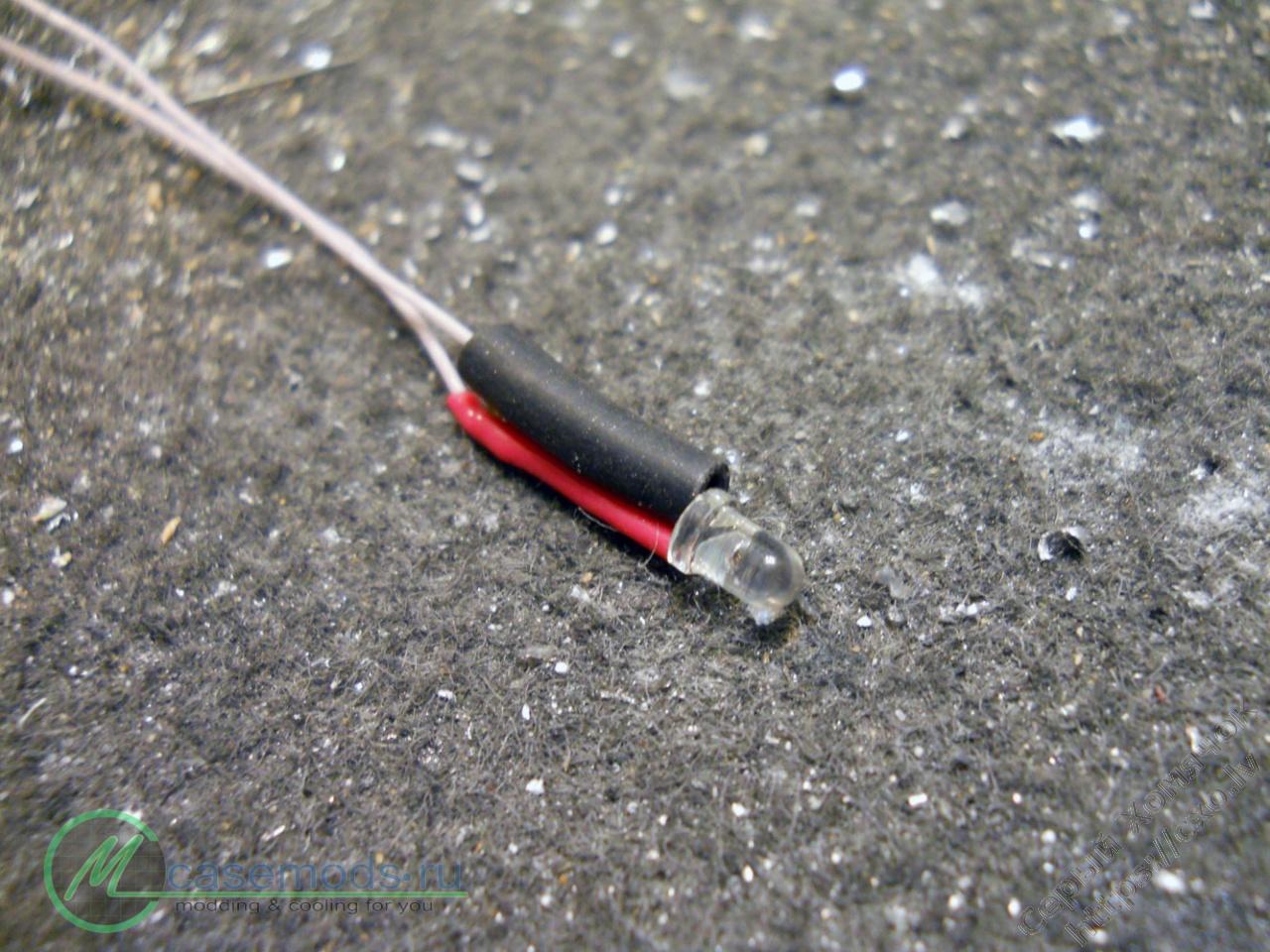

Теперь берём светодиод красного цвета и диаметром три миллиметра. В ручке громкости сверлится отверстие с лицевой стороны диаметром три миллиметра, а с обратной, почти до конца, надо рассверлить его сверлом четыре миллиметра. К светодиоду припаивается резистор, и провода изолируются трубочками. Желательно применить провод марки МГТФ.

Thumbnail image

Полученная конструкция вставляется в отверстие и закрепляется каплей клея.

Thumbnail image

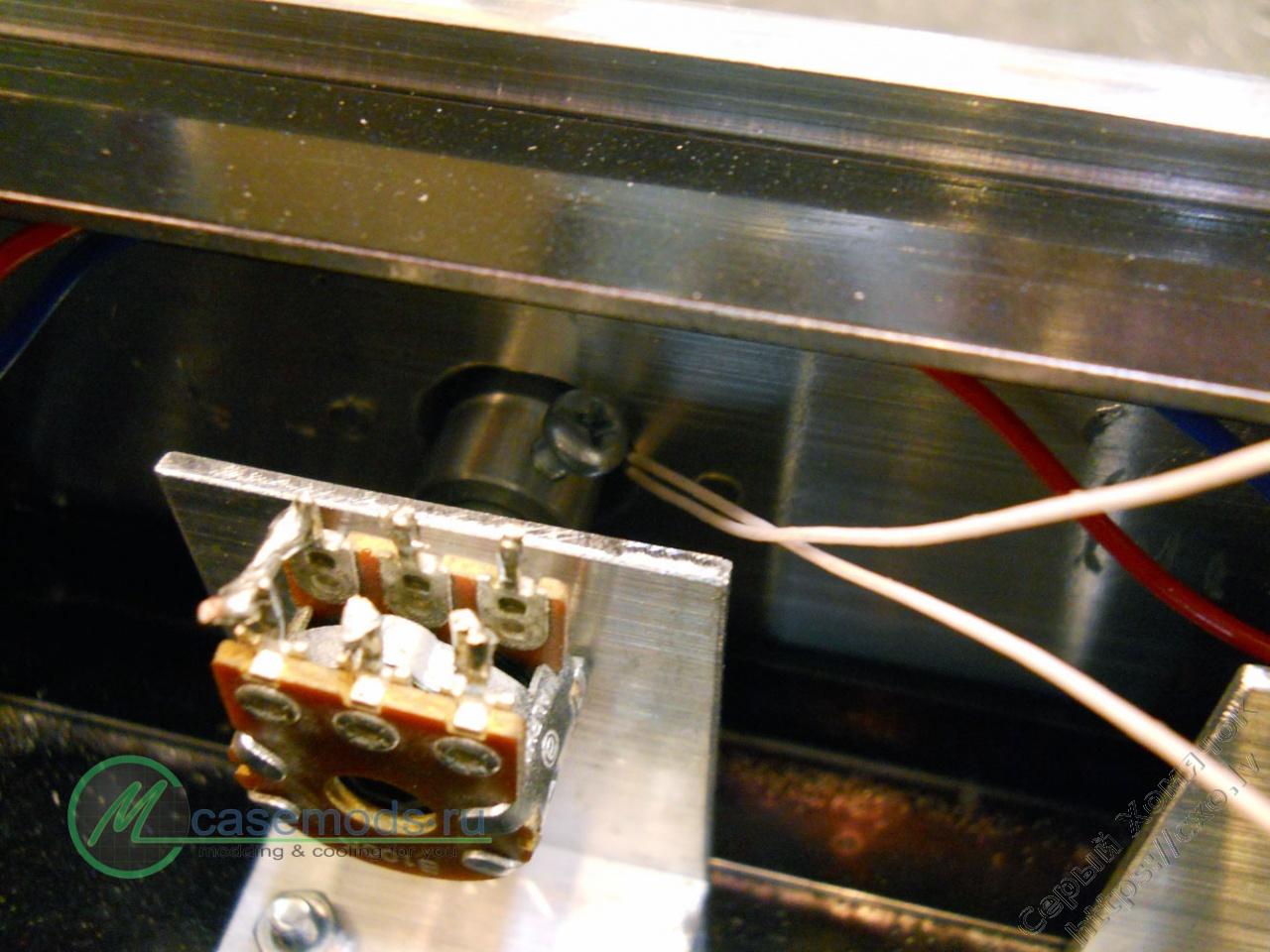

Рукоятка ставится на место, а провода пропускаются в щель между панелью и осью.Провода от светодиода подключаются к питающему напряжению.

Thumbnail image


Вот теперь всё! Осталось закрепить верхнюю крышку. Под винтики тоже желательно подложить декоративные подкладки. Но можно применить винтики чёрного цвета.

Thumbnail image

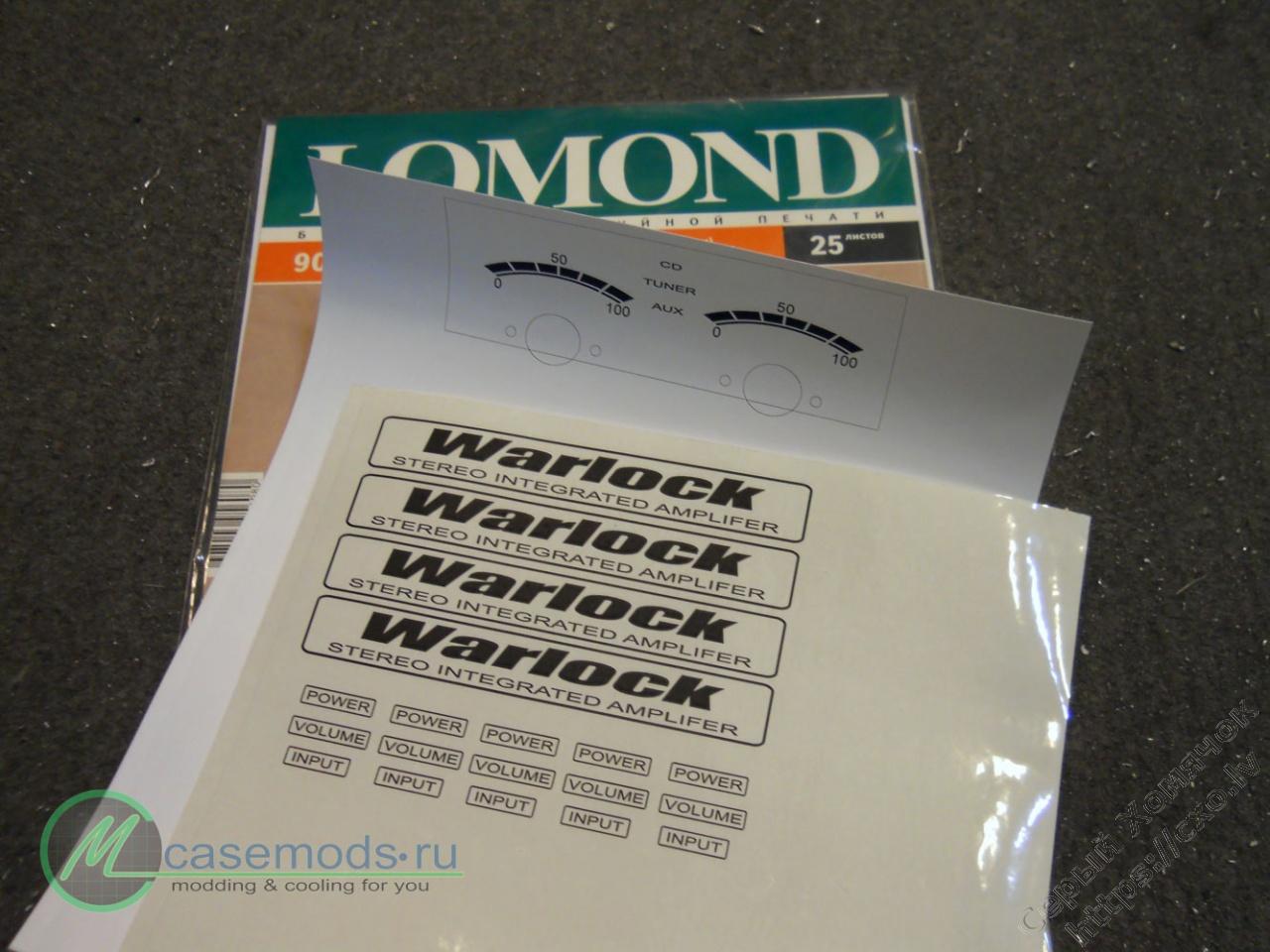

Завершающим этапом делаем надписи на передней панели. Самый простой вариант – напечатать их на прозрачной самоклеящейся плёнке. Я именно так и поступил.

Thumbnail image

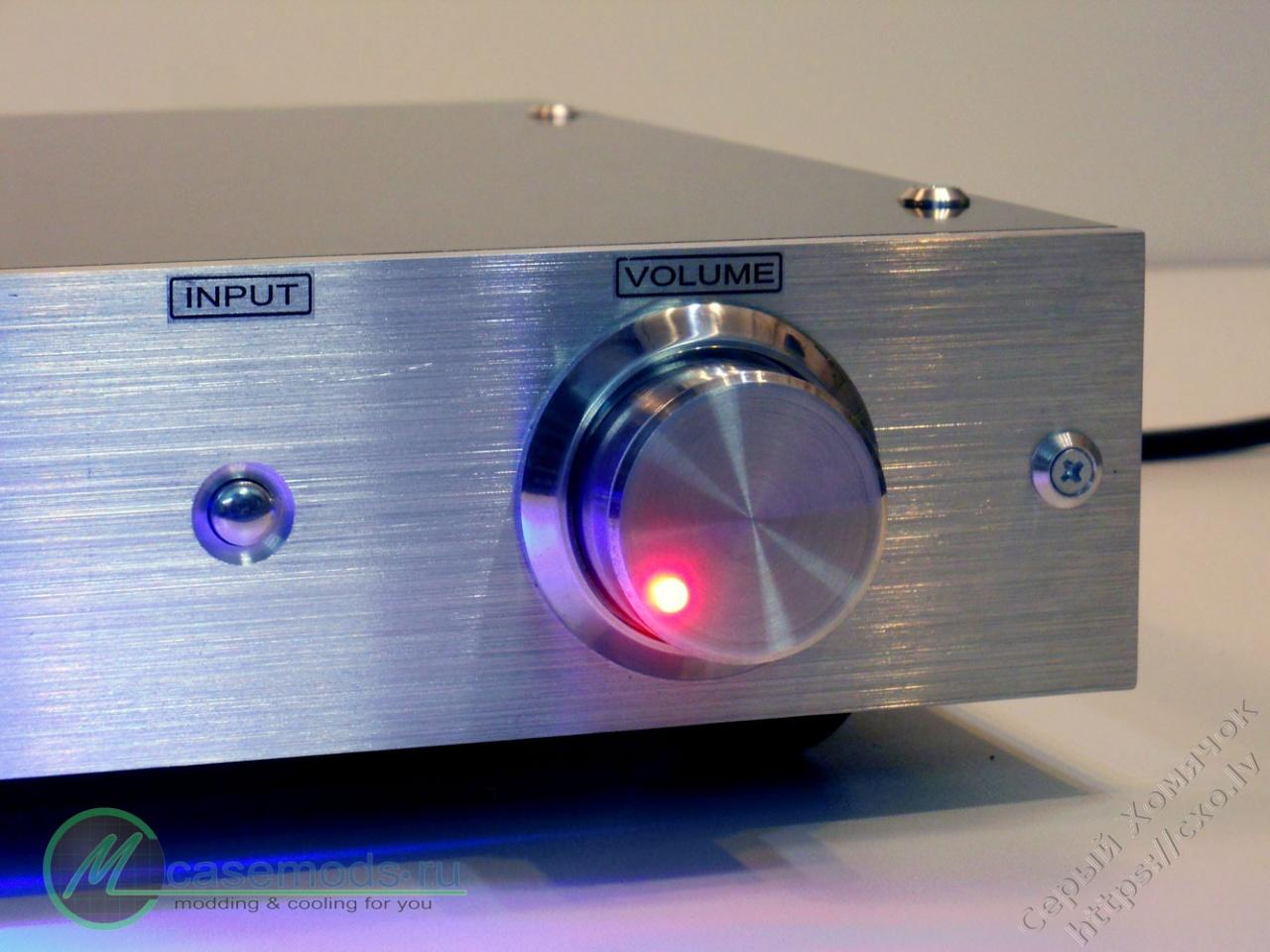

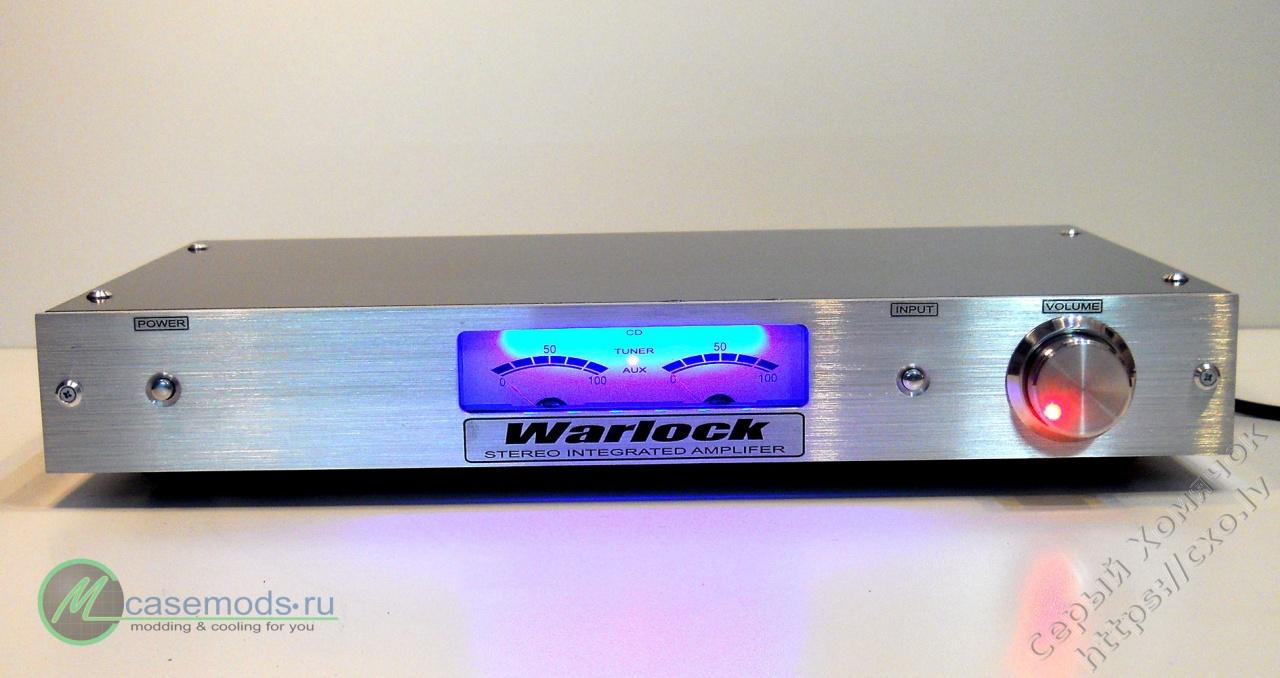

Вот, что у вас должно было получиться в итоге.

Thumbnail image  Thumbnail image  Thumbnail image



Не хвастаясь скажу, что у меня на эту работу ушло шестнадцать часов. Так что этот усилитель вполне возможно построить за выходные дни. Успеха!
